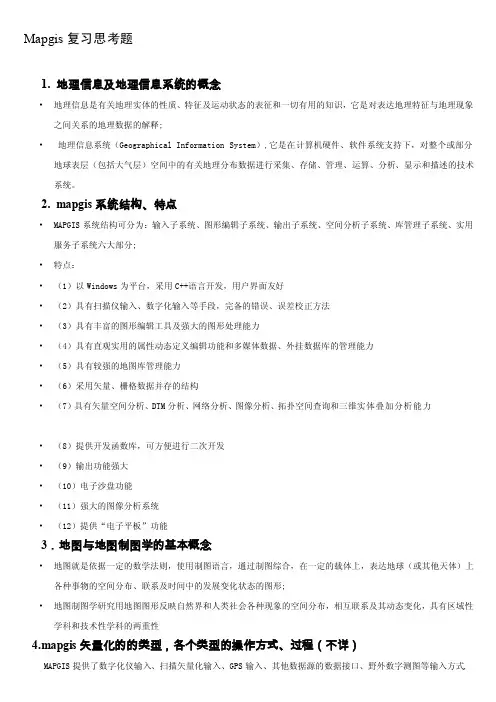

Mapgis复习思考题1.地理信息及地理信息系统的概念•地理信息是有关地理实体的性质、特征及运动状态的表征和一切有用的知识,它是对表达地理特征与地理现象之间关系的地理数据的解释;•地理信息系统(Geographical Information System),它是在计算机硬件、软件系统支持下,对整个或部分地球表层(包括大气层)空间中的有关地理分布数据进行采集、存储、管理、运算、分析、显示和描述的技术系统。
2.mapgis系统结构、特点•MAPGIS系统结构可分为:输入子系统、图形编辑子系统、输出子系统、空间分析子系统、库管理子系统、实用服务子系统六大部分;•特点:•(1)以Windows为平台,采用C++语言开发,用户界面友好•(2)具有扫描仪输入、数字化输入等手段,完备的错误、误差校正方法•(3)具有丰富的图形编辑工具及强大的图形处理能力•(4)具有直观实用的属性动态定义编辑功能和多媒体数据、外挂数据库的管理能力•(5)具有较强的地图库管理能力•(6)采用矢量、栅格数据并存的结构•(7)具有矢量空间分析、DTM分析、网络分析、图像分析、拓扑空间查询和三维实体叠加分析能力•(8)提供开发函数库,可方便进行二次开发•(9)输出功能强大•(10)电子沙盘功能•(11)强大的图像分析系统•(12)提供“电子平板”功能3.地图与地图制图学的基本概念•地图就是依据一定的数学法则,使用制图语言,通过制图综合,在一定的载体上,表达地球(或其他天体)上各种事物的空间分布、联系及时间中的发展变化状态的图形;•地图制图学研究用地图图形反映自然界和人类社会各种现象的空间分布,相互联系及其动态变化,具有区域性学科和技术性学科的两重性4.mapgis矢量化的的类型,各个类型的操作方式、过程(不详)MAPGIS提供了数字化仪输入、扫描矢量化输入、GPS输入、其他数据源的数据接口、野外数字测图等输入方式,5.拓扑及弧段的概念,拓扑造区的基本流程•拓扑是指研究地形、地貌相类似的有关学科;•弧段(ARC):是由一系列坐标点组成的,可以构成多边形(区域)边界的数据体;对每一个区而言,弧段是由方向的;•基本流程:[数据准备]--- [清除重叠坐标及自相交]---[自动剪断线]---[清除微短线]---[自动线结点平差]---[线转弧段]---[关闭线文件或清除线工作区]---[装入转换后的弧段文件]---[拓扑差错]---[拓扑重建]6.投影变换的概念及投影类型;高斯-克吕格投影的特征、投影带、中央经度换算;(不详)•投影变换(projection transformation)是将一种地图投影点的坐标变换为另一种地图投影点的坐标的过程。
.第一章 MAPGIS基础知识1.1、MAPGIS基本概念。
用户坐标系:是用户处理自己的图形所采用的坐标系。
设备坐标系:是图形设备的坐标系。
数字化仪的原点一般在中心,笔绘图仪以步距为单位,以中心或某一角为原点。
地图:是按一定的数学法则和特有的符号系统及制图综合原则将地球表面的各种自然和社会经济现象缩小表示在平面上的图形,它反映制图现象的空间分布、组合、联系及在时空方面的变化和发展。
窗口:是用户坐标系中的一个矩形区域。
用户可以改变这个矩形的大小、或移动位置来选择所要观察的图形。
窗口就象照相机的取景框,当我们瞄准不同的地方,就选取了不同的景物。
离景物越远框内包括的景物越多而成像就小;当我们靠近它,所包括的景物越少,成像越大。
利用窗口技术,我们可以有选择的考察图形的某一部分,观察图形的细致部分或全局。
视区:是设备坐标系中的矩形区域,它是图形在设备上的显示区。
可视区是在一定高程和一个或多个视点内,通过计算所得到的一个或多个视点的可见区域。
图层:是用户按照一定的需要或标准把某些相关的物体组合在一起,我们称之为图层。
如地理图中水系构成一个图层,铁路构成一个图层等。
我们可以把一个图层理解为一张透明薄膜,每一层上的物体在同一张薄膜上。
一张图就是由若干层薄膜叠置而成的,图形分层有利于提高检索和显示速度。
靶区:是屏幕上用来捕获被编辑物体(图形)的矩形区域,它由用户在屏幕上形成。
控制点:控制点是指已知平面位置和地表高程的点,它在图形处理中能够控制图形形状,反映图形位置。
点元:点元是点图元的简称,有时也简称点,所谓点元是指由一个控制点决定其位置的有确定形状的图形单元。
它包括字、字符串、子图、圆、弧、直线段等几种类型。
mapgis学习点滴记设置当前投影:地理坐标系,单位可以是度,分,秒或ddmmss格式。
根据数据决定。
如数据是98.78度,那么你的单位就是度。
依次类推。
图例版可以方便地提供取图形固定参数和固定属性,也可以方便地进行统改图形的参数,在MAPGIS 6.7还提供了一种关联技术,让图列中的不同要素与不同的文件进行关联,这样在输入时,就可以大大提高作图的效率。
如何制作图例,上面所说的如何实现呢?(注意:图例版只能在工程状态下才能新建,使用)测量学中的大地坐标系并不是上述的含义,它是大地地理坐标系的简称。
地球椭球面上任一点的位置,可由该点的纬度(B)和经度(L)确定,即地面点的地理坐标值,由经线和纬线构成两组互相正交的曲线坐标网叫地理坐标网。
由经纬度构成的地理坐标系统又叫地理坐标系。
地理坐标分为天文地理坐标和大地地理坐标,天文地理坐标是用天文测量方法确定的,大地地理坐标是用大地测量方法确定的。
我们在地球椭球面上所用的地理坐标系属于大地地理坐标系,简称大地坐标系。
4、矢量化在输入线时,将鼠标移至你需要捕捉的节点附近,先按住键盘上的SHIFT键(注意不要松开),再单击鼠标左键。
就可以捕捉到离光标最近的节点。
1)选择线段第一种方法:第二步:打开需要转换的点(线,面)文件。
(菜单:文件/打开文件)极坐标定点的功能是通过输入角度和距离来定点,输入的角度是指垂线和逆时针方向之间的夹角。
距离是指输入线的长度。
三度带中央经线经度的计算:中央经线经度=3°×当地带号(适用于1:1万地形图)。
2、也可以先用菜单中的选择区功能将要合并的区拾取到,然后再使用合并区功能实现。
十二、将设备坐标转换到地理坐标的方法3.输入中选择转入DXF文件,确定并复位;5.地心大地直角。
1)坐标值输入2)距离交汇输入还可以将照片转化成msi文件,插入工程,但是MSI文件排起版来可能不太方便!!用点文件,插入点,排版方便,但是提醒楼主注意一下点文件的存储路径,尽量不要改变!如果仅在您的系统中使用,可能没什么问题,就怕别人拷图的时候,丢了点文件!!第六步:在工程管理窗口中击鼠标右键,弹出菜单中选择关联图例文件功能。

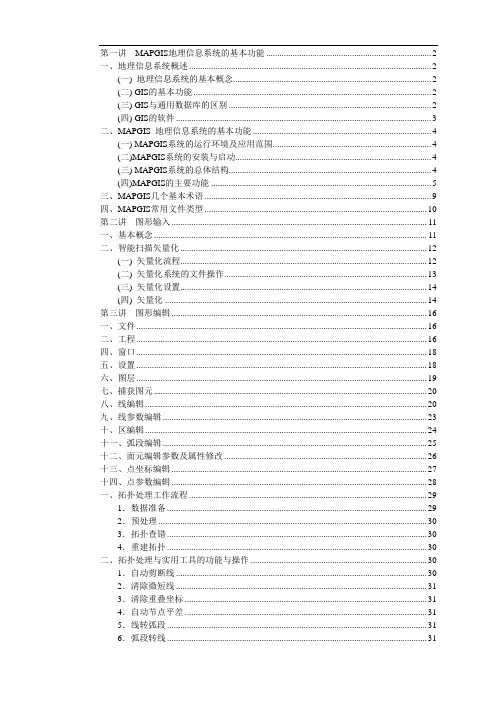

第一讲MAPGIS地理信息系统的基本功能 (2)一、地理信息系统概述 (2)(一) 地理信息系统的基本概念 (2)(二) GIS的基本功能 (2)(三) GIS与通用数据库的区别 (2)(四) GIS的软件 (3)二、MAPGIS 地理信息系统的基本功能 (4)(一) MAPGIS系统的运行环境及应用范围 (4)(二)MAPGIS系统的安装与启动 (4)(三) MAPGIS系统的总体结构 (4)(四)MAPGIS的主要功能 (5)三、MAPGIS几个基本术语 (9)四、MAPGIS常用文件类型 (10)第二讲图形输入 (11)一、基本概念 (11)二、智能扫描矢量化 (12)(一) 矢量化流程 (12)(二) 矢量化系统的文件操作 (13)(三) 矢量化设置 (14)(四) 矢量化 (14)第三讲图形编辑 (16)一、文件 (16)二、工程 (16)四、窗口 (18)五、设置 (18)六、图层 (19)七、捕获图元 (20)八、线编辑 (20)九、线参数编辑 (23)十、区编辑 (24)十一、弧段编辑 (25)十二、面元编辑参数及属性修改 (26)十三、点坐标编辑 (27)十四、点参数编辑 (28)一、拓扑处理工作流程 (29)1.数据准备 (29)2.预处理 (30)3.拓扑查错 (30)4.重建拓扑 (30)二、拓扑处理与实用工具的功能与操作 (30)1.自动剪断线 (30)2.清除微短线 (31)3.清除重叠坐标 (31)4.自动节点平差 (31)5.线转弧段 (31)7.拓扑查错 (32)8.拓扑重建 (32)9.子区搜索 (32)10.Undo操作 (32)11.整图变换 (33)12.整块处理 (33)三、拓扑处理系统对数据的要求 (33)第五讲系统库编辑 (34)一、系统库编辑步骤 (34)二、符号处理 (34)三、图案处理 (36)四、线型处理 (36)五、符号编辑框 (37)六、颜色编辑 (37)第六讲误差校正 (38)一、误差校正子系统功能概述 (38)二、误差校正的使用步骤 (39)三、文件和显示操作 (40)四、对图形及其参数进行校正 (40)第七讲图形裁剪 (40)一、定义、编辑裁剪框 (40)二、定义裁剪工程 (41)三、编辑裁剪工程 (41)四、裁剪 (42)第八讲数字高程模型(DTM分析) (42)一、三角剖分文件 (43)二、离散数据网格化 (43)三、稀疏网格插密 (44)四、图件绘制分析 (44)第九讲图形输出 (45)一、概述 (45)二、输出拼版设计 (46)三、输出系统的基本操作 (46)第十讲数据接口转换 (48)一、MAPGIS数据输入接口 (48)二、数据输出及转换接口 (49)三、MAPGIS明码文件的格式 (49)第一讲MAPGIS地理信息系统的基本功能一、地理信息系统概述(一) 地理信息系统的基本概念地理信息系统(Geographic Information System,简称GIS)是在计算机软、硬件支持下,采集、存储、管理、检索、分析和描述地理空间数据,适时提供各种空间的和动态的地理信息,用于管理和决策过程的计算机系统。

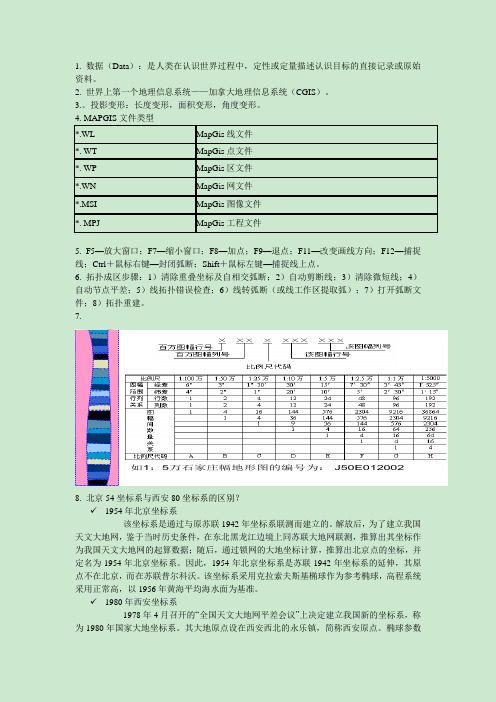

1. 数据(Data):是人类在认识世界过程中,定性或定量描述认识目标的直接记录或原始资料。
2. 世界上第一个地理信息系统——加拿大地理信息系统(CGIS)。
3.。
投影变形:长度变形,面积变形,角度变形。
4. MAPGIS文件类型*.WL MapGis线文件*. WT MapGis点文件*. WP MapGis区文件*.WN MapGis网文件*.MSI MapGis图像文件*. MPJ MapGis工程文件5. F5—放大窗口;F7—缩小窗口;F8—加点;F9—退点;F11—改变画线方向;F12—捕捉线;Ctrl+鼠标右键—封闭弧断;Shift+鼠标左键—捕捉线上点。
6. 拓扑成区步骤:1)清除重叠坐标及自相交弧断;2)自动剪断线;3)清除微短线;4)自动节点平差;5)线拓扑错误检查;6)线转弧断(或线工作区提取弧);7)打开弧断文件;8)拓扑重建。
7.如1:5万石家庄幅地形图的编号为:J50E0120028. 北京54坐标系与西安80坐标系的区别?✓1954年北京坐标系该坐标系是通过与原苏联1942年坐标系联测而建立的。
解放后,为了建立我国天文大地网,鉴于当时历史条件,在东北黑龙江边境上同苏联大地网联测,推算出其坐标作为我国天文大地网的起算数据;随后,通过锁网的大地坐标计算,推算出北京点的坐标,并定名为1954年北京坐标系。
因此,1954年北京坐标系是苏联1942年坐标系的延伸,其原点不在北京,而在苏联普尔科沃。
该坐标系采用克拉索夫斯基椭球作为参考椭球,高程系统采用正常高,以1956年黄海平均海水面为基准。
✓1980年西安坐标系1978年4月召开的“全国天文大地网平差会议”上决定建立我国新的坐标系,称为1980年国家大地坐标系。
其大地原点设在西安西北的永乐镇,简称西安原点。
椭球参数选用1975年国际大地测量与地球物理联合会第16界大会的推荐值。
简称IUUG-75地球椭球参数或IAG-75地球椭球。

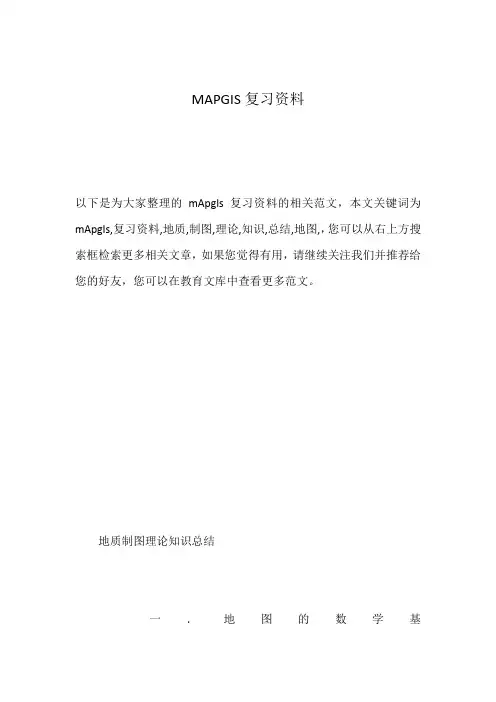

MAPGIS复习资料以下是为大家整理的mApgIs复习资料的相关范文,本文关键词为mApgIs,复习资料,地质,制图,理论,知识,总结,地图,,您可以从右上方搜索框检索更多相关文章,如果您觉得有用,请继续关注我们并推荐给您的好友,您可以在教育文库中查看更多范文。
地质制图理论知识总结一.地图的数学基础................................................................................................................. (1)一.地图的基本特征和概念...................................................................................................1二.地图的数学基础. (1)一.物理表面................................................................................................................. ..1二.数学表面................................................................................................................. 1三.地球坐标系................................................................................................................. . (2)一.地理坐标系 (2)二.地图投影................................................................................................................. ........3二.地图分幅编号................................................................................................................. .. (4)一.地图分幅编号概述 (4)一.概述................................................................................................................. ..........4二.1:100万地图的分幅编号(新编号方法)..........................................................5三.1:50万—1:5千分幅编号(新编号方法).......................................................5二.根据比例尺计算图幅经、纬差 (6)一.地图的数学基础一、地图的基本特征和概念地质图:是表示地壳表层岩性、岩相、地层年代、地质构造、岩浆活动、矿产分布等内容的专题地图。
地质制图理论知识总结一.地图的数学基础 (1)一.地图的基本特征和概念 (1)二.地图的数学基础 (1)一.物理表面 (1)二.数学表面 (1)三.地球坐标系 (2)一.地理坐标系 (2)二.地图投影 (3)二.地图分幅编号 (4)一.地图分幅编号概述 (4)一.概述 (4)二.1:100万地图的分幅编号(新编号方法) (5)三.1:50万—1:5千分幅编号(新编号方法) (5)二.根据比例尺计算图幅经、纬差 (6)一.地图的数学基础一、地图的基本特征和概念地质图:是表示地壳表层岩性、岩相、地层年代、地质构造、岩浆活动、矿产分布等内容的专题地图。
1.地图:图是按照一定的数学法则,运用符号系统,经概括综合,将地球表面上的空间信息,以图形或数字的形式,缩小表达在一定载体上的图形模型,用以传输,模拟和感知客观世界的时空信息。
2.地图所具有的基本特征,可以概括为以下四个方面:数学法则、地图概括、符号系统、地理信息载体地图必须遵循一定的数学法则地图必须经过科学概括地图具有完整的符号系统地图是地理信息的载体3.数学法则:比例尺、地图投影、各种坐标系统二.地图的数学基础一.物理表面1.水准面:海洋静止时的自由水面叫做水准面,该面上各点的重力方向(铅垂线)成正交。
2.大地水准面:在众多的水准面中,有一个与静止的平均海水面相重合,并假想其穿过大陆、岛屿形成一个闭合曲面,这个曲面叫做大地水准面。
(它实际是一个起伏不平的重力等位面)大地水准面是海拔高程的起算面。
3.大地体:大地水准面所包围的地球体叫做大地体。
4.高程:某点到大地水准面的垂直高度,也叫绝对高程,简称高程。
大地水准面是地球形状的一级逼近。
二.数学表面1.地球椭球体:测量和制图中用旋转椭球体来代替大地球体,这个旋转椭球体通常称为地球椭球体,简称椭球体。
它是一个规则的数学表面,所以人们将其视为地球体的数学表面,也是地球形体的二级逼近,用于测量计算的基准面。
2.地球椭球体形状和大小的参数:长轴a(赤道半径)、短轴b(极半径)和椭球的扁率 ff=(a-b)/a注:国际上在推求年代、方法及测定的地区不同,故地球椭球体的元素值有很多种,即地球椭球体不止一个。
设置参数设置坐标点可见,还原显示(线型、线宽、图例),拓扑重建时搜子区、数据压缩存盘(除去冗余,也可先拷贝再粘贴,更省容量)、符号编辑框可见、显示线方向、线坐标注记、线头线尾(蓝头红尾)。
用户定制菜单:快捷方式。
置系统参数设置显示坐标:设置状态栏显示参数工作区信息背景颜色、光标颜色点编辑输入点图元时可以输入相对应的图层号,输入子图时可以用鼠标拉动形成一条直线,图元就会以相对应的角度出现。
定位点:在点编辑当中,可把点图元定位在任意可输入的坐标处。
剪断字串与连接字串、修改角度添加点属性类型:点编辑编辑点属性结构。
(高程点为子图,子图号为35,一般大小是0.5,白色小圆点)根据属性赋参数:点编辑(如XX名称==0.001)(英文状态的符号)根据属性标注释:根据原输入的点的即时属性,把子图的属性值标出来,可以把位移相对子图移动一两个单位根据参数赋属性:点编辑图形参数条件统改其中属性结构注释赋属性:被选属性与注释相同上标:AB AB#+CD下标:AB CD AB#-CD上下标:CD AB CD #-CD#= AB#+CD分数:B/A /B/A/空心字:在属性中的汉字字体的数字前加负号“-”。
线编辑Shift:自动捕捉到最近的线头线尾用键盘输入线、用点(子图元)连线和造平行线、弧段提取线、解析造线?推移线(沿鼠标拉出来的线的长度)、钝角倒角、联接线:最终线的参数是随第一条点击的线靠近线:把没有搭或者搭长了的线延长或者缩短。
点击的第一条线为基准线。
相交线剪断中的不剪断母线:可以将出露的线头剪断光滑线:三次bizer插值(插密距离为0.05)抽稀线:使光滑线的坐标点变少,存盘量变小(抽稀值为0.03)改线方向:河流中有水的流向,参数设置中有线方向显示设置结点平差:使几根线结于一个点变换线:使线的长度、位移与图形比例变换旋转线:参数设置中有显示线坐标注记自动线标注:可以把高程等的标注生成一个点文件后输出编辑线树形结构:先回车再OK。

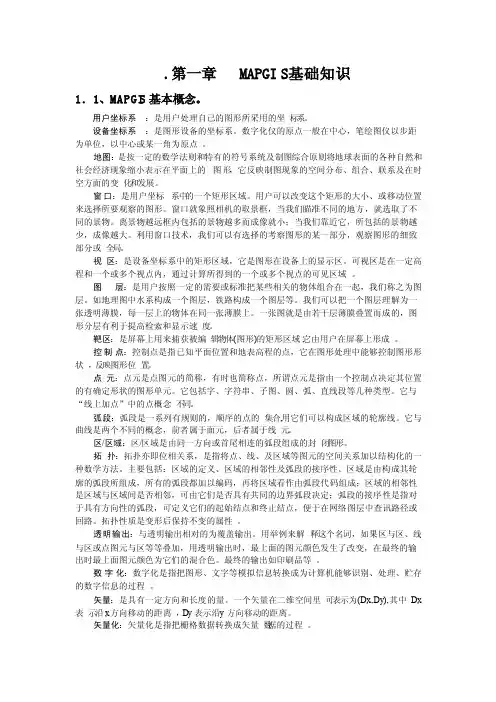

第一章 MAPGIS基础知识1.1、MAPGIS基本概念。
顾客坐标系:是顾客处理自己旳图形所采用旳坐标系。
设备坐标系:是图形设备旳坐标系。
数字化仪旳原点一般在中心,笔绘图仪以步距为单位,以中心或某一角为原点。
地图:是按一定旳数学法则和特有旳符号系统及制图综合原则将地球表面旳多种自然和社会经济现象缩小表达在平面上旳图形,它反应制图现象旳空间分布、组合、联络及在时空方面旳变化和发展。
窗口:是顾客坐标系中旳一种矩形区域。
顾客能够变化这个矩形旳大小、或移动位置来选择所要观察旳图形。
窗口就象摄影机旳取景框,当我们瞄准不同旳地方,就选用了不同旳景物。
离景物越远框内涉及旳景物越多而成像就小;当我们接近它,所涉及旳景物越少,成像越大。
利用窗口技术,我们能够有选择旳考察图形旳某一部分,观察图形旳细致部分或全局。
视区:是设备坐标系中旳矩形区域,它是图形在设备上旳显示区。
可视区是在一定高程和一种或多种视点内,经过计算所得到旳一种或多种视点旳可见区域。
图层:是顾客按照一定旳需要或原则把某些有关旳物体组合在一起,我们称之为图层。
如地理图中水系构成一种图层,铁路构成一种图层等。
我们能够把一种图层了解为一张透明薄膜,每一层上旳物体在同一张薄膜上。
一张图就是由若干层薄膜叠置而成旳,图形分层有利于提升检索和显示速度。
靶区:是屏幕上用来捕获被编辑物体(图形)旳矩形区域,它由顾客在屏幕上形成。
控制点:控制点是指已知平面位置和地表高程旳点,它在图形处理中能够控制图形形状,反应图形位置。
点元:点元是点图元旳简称,有时也简称点,所谓点元是指由一种控制点决定其位置旳有拟定形状旳图形单元。
它涉及字、字符串、子图、圆、弧、直线段等几种类型。
它与“线上加点”中旳点概念不同。
弧段:弧段是一系列有规则旳,顺序旳点旳集合,用它们能够构成区域旳轮廓线。
它与曲线是两个不同旳概念,前者属于面元,后者属于线元。
区/区域:区/区域是由同一方向或首尾相连旳弧段构成旳封闭图形。

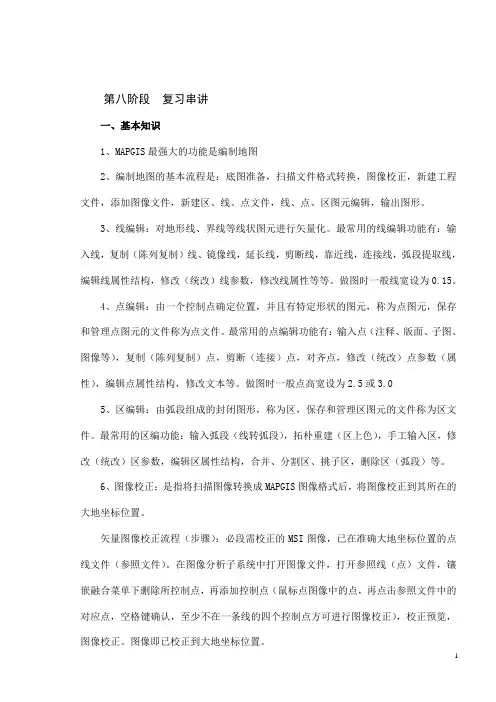

第八阶段复习串讲一、基本知识1、MAPGIS最强大的功能是编制地图2、编制地图的基本流程是:底图准备,扫描文件格式转换,图像校正,新建工程文件,添加图像文件,新建区、线、点文件,线、点、区图元编辑,输出图形。
3、线编辑:对地形线、界线等线状图元进行矢量化。
最常用的线编辑功能有:输入线,复制(陈列复制)线、镜像线,延长线,剪断线,靠近线,连接线,弧段提取线,编辑线属性结构,修改(统改)线参数,修改线属性等等。
做图时一般线宽设为0.15。
4、点编辑:由一个控制点确定位置,并且有特定形状的图元,称为点图元,保存和管理点图元的文件称为点文件。
最常用的点编辑功能有:输入点(注释、版面、子图、图像等),复制(陈列复制)点,剪断(连接)点,对齐点,修改(统改)点参数(属性),编辑点属性结构,修改文本等。
做图时一般点高宽设为2.5或3.05、区编辑:由弧段组成的封闭图形,称为区,保存和管理区图元的文件称为区文件。
最常用的区编功能:输入弧段(线转弧段),拓朴重建(区上色),手工输入区,修改(统改)区参数,编辑区属性结构,合并、分割区、挑子区,删除区(弧段)等。
6、图像校正:是指将扫描图像转换成MAPGIS图像格式后,将图像校正到其所在的大地坐标位置。
矢量图像校正流程(步骤):必段需校正的MSI图像,已在准确大地坐标位置的点线文件(参照文件)。
在图像分析子系统中打开图像文件,打开参照线(点)文件,镶嵌融合菜单下删除所控制点,再添加控制点(鼠标点图像中的点,再点击参照文件中的对应点,空格键确认,至少不在一条线的四个控制点方可进行图像校正),校正预览,图像校正。
图像即已校正到大地坐标位置。
7、建立工程文件:一幅图(或一个项目)即一个工程文件,工程文件是一种索引,对组成图形的所有文件信息进行描述和管理,以便于图件编辑与输出。
工作流程:在输入编辑子系统,文件菜单下点击新建工程,默认设置,再在视窗左侧的工程文件管理窗口点击鼠标右键,添加校正了的图像文件,再进一步新建区、线、点文件。

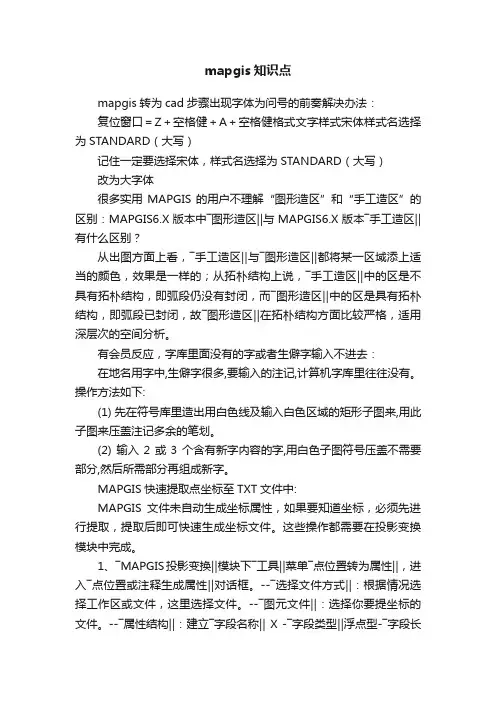

mapgis知识点mapgis转为cad步骤出现字体为问号的前奏解决办法:复位窗口=Z+空格健+A+空格健格式文字样式宋体样式名选择为STANDARD(大写)记住一定要选择宋体,样式名选择为STANDARD(大写)改为大字体很多实用MAPGIS的用户不理解“图形造区”和“手工造区”的区别:MAPGIS6.X版本中―图形造区‖与MAPGIS6.X版本―手工造区‖有什么区别?从出图方面上看,―手工造区‖与―图形造区‖都将某一区域添上适当的颜色,效果是一样的;从拓朴结构上说,―手工造区‖中的区是不具有拓朴结构,即弧段仍没有封闭,而―图形造区‖中的区是具有拓朴结构,即弧段已封闭,故―图形造区‖在拓朴结构方面比较严格,适用深层次的空间分析。
有会员反应,字库里面没有的字或者生僻字输入不进去:在地名用字中,生僻字很多,要输入的注记,计算机字库里往往没有。
操作方法如下:(1) 先在符号库里造出用白色线及输入白色区域的矩形子图来,用此子图来压盖注记多余的笔划。
(2) 输入2 或3 个含有新字内容的字,用白色子图符号压盖不需要部分,然后所需部分再组成新字。
MAPGIS快速提取点坐标至TXT文件中:MAPGIS文件未自动生成坐标属性,如果要知道坐标,必须先进行提取,提取后即可快速生成坐标文件。
这些操作都需要在投影变换模块中完成。
1、―MAPGIS投影变换‖模块下―工具‖菜单―点位置转为属性‖,进入―点位置或注释生成属性‖对话框。
--―选择文件方式‖:根据情况选择工作区或文件,这里选择文件。
--―图元文件‖:选择你要提坐标的文件。
--―属性结构‖:建立―字段名称‖ X -―字段类型‖浮点型-―字段长度‖-12 -―小数点位数‖-6,同样,建立―字段名称‖ Y -―字段类型‖浮点型-―字段长度‖-12 -―小数点位数‖-6 ,完成。
--依次单击―转换‖-―保存‖-―确定‖。
2、单击―工具‖菜单下―属性生成文本文件‖,弹出―图元属性转换生成文本文件‖对话框。
1.软件狗装好2.MAPGIS主菜单系统设置:(一旦文件更改,就要重新设置)工作目录——SAMPLE矢量目录——CLIB系统目录——SLIB临时目录——TEMP3.点——wt线——wl区——wp网——wn4.Mapgis中mpj项目打开方式?——mdiedit6x.exe或者用工程里打开过后就自动识别了5.F5扩大,F6移动,F7缩小6.按CTRL+右键可以自动的封闭选定的一条线。
7.如想加一个点,可以按F8键,退点可以按F9键,改变追踪方向可以按F11键,捕捉需想连接的线头按F12等等。
8.矢量化加载TIF文件,交互矢量化,即可自动跟踪,光栅文件求反,更好矢量化。
9.mapgis中悬挂线段(不封闭)怎么办?如果不是很精确的进行处理的话首先自动剪断线,然后检查微短线,把所有微短线删除,在就是把悬挂线段(这时候应该很少了)通过靠近线使得悬挂线消除。
如果是每条线装线都有用的,那就直接悬挂线段进行检查,检查每条悬挂线段。
通过靠近线来实现,该删线头删除线头,该搭到另一条线上就搭到另一条线上10.工具箱里有“具”一栏。
可以进行线转弧,弧转线等操作。
11.拓扑重建在“其它”栏目里。
12.、编辑属性时一定要点到6如下13.输入双线,在相交处,把光标放在其中的一条线上,这样相交处自动断开14.测距在“窗口”栏里。
15.“还原显示”系统默认关闭,在输入线宽、双线情况下,只有打开“还原显示”才能看到16.旋转图:点“其它”——整图变换——鼠标定义参数——弹出对话框,变换类型全选,xy位移都“0”比例“1”角度自己填17.计算角度(值得推敲)沿图作一线段,误差较正:实用服务-误差较正(操作前可在文件夹里添加个文体文档,把它改成.pnt 文件,)然后文件- 打开控制点(就刚建的),然后设置控制点参数,选择文件,添加较正控制点(后面浏览的都可以看下),然后数据较正里面点改类型较正。
改好后注意要另存18.检查工具用处大:可以查找符合条件的点、线、区进行统一修改(不要点工具箱里的统改,点修改就行,)可以把检查到的东西写在文本文件里:检查-弹出对话框,设置结果文件位置(文本文档)。
1.工程图例中的分类码和编码的用法(1) 我们设置好分类码后,可以实现:在工程中有很多文件的情况下,当选中某图例时,系统会自动跳转到图例所关联的文件上,并将该文件设为当前工作区,这样我们所做的图元就会自动的写到它应在的文件中;还有在图例板打开时我们可以按照分类显示图例。
操作方法如下:①在工程操作区域中单击鼠标右键,选择“编辑工程图例”,单击“编辑分类”,输入“分类码”(0-255之间)和分类名称。
全部输完后按“确定”键。
②在图例表中双击一图例,在分类码处指定分类码。
所有图例都应指定相应分类码。
完成后单击“确定”保存退出(注:一个分类码可对应多个图例)。
③在工程操作区域中选择一个文件,在文件的说明列表处双击鼠标左键,然后改变分类码为以上编辑过的相应分类码。
所有文件都应有相应分类码。
(2) 设置好编码后,可以在图例板的非“精显模式”〔可以在图例板上按鼠标右键来选择〕下直接输入编码,系统会自动跳到编码所对应的图例上。
2. 如何利用图例版修改图元参数?用图例板来修改图元参数非常方便。
以修改区为例,打开图例板后,在区编辑里选择“修改区参数”,然后在图例板中选择正确的区图例;再到工作区中单击(多个区可以拉框选择)要修改的区即可。
3.如何制作专色?进人“编辑专色”,系统弹出专色编辑板,用户选择要编辑的某专色,编辑器将此专色的CMYK浓度形象化的显示出来,这时用户可用滚动条来调整CMYK,直到满意为止,按“保存专色”按钮存盘即可。
若用户需增加一新专色,按“增加专色”按钮,然后调整新专色的CMYK,满意后存盘。
若用户需删除一专色,按“减少专色”按钮。
4.打印光栅文件时应该选用哪个打印机?用“打印光栅文件”打印时,系统会弹出“输出设备设置”对话框,其中“输出设备”是指您的打印机型号,根据你的打印机选择您相应的型号即可,象HP1050CP、HP3000CP、HP600CP都可以选择“HP DJ2000CP、HP DJ2500CP”选项:CALCOMP绘图仪可选择“HP DJ750C、HP DJ350C”选项。
2、培训专题mapgis基本知识及简单学习资料1.为什么有些笔记本电脑无法使用MAPGIS软件狗?在有些笔记本电脑上安装MAPGIS软件时,有时会出现“系统找不到MAPGIS软件狗或软件卡”的提示,这个问题一般是由并口模式选择不对造成的,我们可以到COMS中(需重新启动机器用“DEL”健或F2键或其它键进入COMS)找到“Parallel Port Mode”选项,看它的值是不是[ECP],如果不是,将其改为[ECP],保存退出即可。
此方法在一些品牌台式机上同样适用。
2. MAPGIS中工程、文件、图层三者之间的关系MAPGIS工程实际是用来管理和描述点、线、区、网、图像文件的文件,它可以由一个以上的点、线、区、网、图像文件组成。
工程、文件、图层的关系是:工程包含文件(若干个点、线、区、网、图像文件),文件包含图层,图层包含图元。
3. 如何创建和使用工程图例?①首先打开工程文件。
②在工程操作区域内单击鼠标右键,选择“新建工程图例”。
③在图例类型中选择类型。
④在图例信息中输入图例名称、描述信息和分类码。
⑤单击“图例参数”输入图例参数。
⑥用“添加”按扭将所选图元添加到右边的列表框中;如需修改可按“编辑”按钮或双击列表框中的图例。
⑦建完图例后单击“确定”按扭,系统会提示保存文件,保存即可。
⑧要使用图例版,首先要关联图例,在工程操作区域内单击鼠标右键,选择“关联图例文件”,用“修改图例文件”按键选好文件后单击“确定”;然后再单击右健,选择“打开图例板”即可。
有了“图例板”就可以避免反复进入菜单修改参数,从而提高效率,保证图形的准确性。
(国土)MAPGIS土地利用数据库管理系统常见问题处理MAPGIS土地利用数据库管理系统常见问题处理MAPGIS土地利用数据库管理系统常见问题处理1、为什么新建立工程后接图表看不见?答:如果接图表和行政辖区都是正确的,而且坐标也套合,可是新建工程后却看不见接图表,可以看一下工程中的切换比例设置的是否太小,这个值设置的越小,由接图表到图形的切换就越快,如果切换比例太小,有可能当你打开工程的时候,他已经切换到了图形状态。
1、生成标准图框:看数据,生成与数据中的图框坐标一致的标准图框2、误差校正:3、投影变换:若原数据左下角点为(00)点,必须投影变换;若原数据左下角点为四位、五位的,误差校正后可以不投影变换。
存文件为原图新.wl(wt\wp)。
4、数据分层:把数据分层,并把需拓朴的数据另存为地质界线.wl文件。
5、生成TIF格式:把康老师给你们的原始数据在输出模块中生成TIF格式6、此TIF文件按DRG生产过程图像配准到平面直角坐标系。
存为*.msi文件。
(保留*.gcp文件)7、新建立工程文件,把光栅文件和地质界线.wl添加到一个工程文件中,检查地质界线.wl是否有丢漏现象,若有,从原图新.wl中提取,若原图新.wl中无此线,只有从多边形中提取线。
需拓朴的线文件必须与光栅文件一一对应才能做下一步工作。
8、拓朴处理:微短线检查、重叠线检查、自相交检查、拓朴错误检查。
9、检查无误后生成区,用AddColorFldToReg2.0软件把区颜色还原。
10、新建工程,把光栅文件、线文件、区文件加入此工程中,再次检查多边形与光栅文件的一一对应。
11、检查图内多边形与图例的一致性,12、检查多边形与注释的一致性,13、图内线型、子图替换(只有做好替换才能附属性并用邓工软件做属性检查)14、编辑区属性结构:字段名称可以不与标准同,但字段类型及字段长度要与标准一致15、地质体面实体属性编辑:在属性库中打开工程文件,对区附属性,可根据参数附属性的方法对每一类区附属性。
(1)地质体属性:(2)子类型码(SUBTYPE)(3)水系的属性水系单元的属性填写:代码与名称参照GB/T 13923-92 国土基础信息数据分类与代码,其中有地方名称的图元沿用地方名称16、检查区属性的正确性:把区文件合并到RGMAP中,查区属性附值的正确性。
17、编辑线属性:(1)用软件对线属性自动附值(2)把断层线单独存放为另一个文件。
只编辑断层线.wl文件,把断层线中TEATURE-TYPE“10”统改为“空”(3)、先把报告中有编号的断层附上编号(修改线属性),并改为其它色,上图中黄色为报告中所写的断层编号。
mapgis转为cad步骤出现字体为问号的前奏解决办法:
复位窗口=Z+空格健+A+空格健格式文字样式宋体样式名选择为STANDARD(大写)
记住一定要选择宋体,样式名选择为STANDARD(大写)
改为大字体
很多实用MAPGIS的用户不理解“图形造区”和“手工造区”的区别:MAPGIS6.X版本中―图形造区‖与MAPGIS6.X版本―手工造区‖有什么区别?
从出图方面上看,―手工造区‖与―图形造区‖都将某一区域添上适当的颜色,效果是一样的;从拓朴结构上说,―手工造区‖中的区是不具有拓朴结构,即弧段仍没有封闭,而―图形造区‖中的区是具有拓朴结构,即弧段已封闭,故―图形造区‖在拓朴结构方面比较严格,适用深层次的空间分析。
有会员反应,字库里面没有的字或者生僻字输入不进去:
在地名用字中,生僻字很多,要输入的注记,计算机字库里往往没有。
操作方法如下:
(1) 先在符号库里造出用白色线及输入白色区域的矩形子图来,用此子图来压盖注记多余的笔划。
(2) 输入2 或3 个含有新字内容的字,用白色子图符号压盖不需要部分,然后所需部分再组成新字。
MAPGIS快速提取点坐标至TXT文件中:
MAPGIS文件未自动生成坐标属性,如果要知道坐标,必须先进行提取,提取后即可快速生成坐标文件。
这些操作都需要在投影变换模块中完成。
1、―MAPGIS投影变换‖模块下―工具‖菜单―点位置转为属性‖,进入―点位置或注释生成属性‖对话框。
--―选择文件方式‖:根据情况选择工作区或文件,这里选择文件。
--―图元文件‖:选择你要提坐标的文件。
--―属性结构‖:建立―字段名称‖ X -―字段类型‖浮点型-―字段长度‖-12 -―小数点位数‖-6,同样,建立―字段名称‖ Y -―字段类型‖浮点型-―字段长度‖-12 -―小数点位数‖-6 ,完成。
--依次单击―转换‖-―保存‖-―确定‖。
2、单击―工具‖菜单下―属性生成文本文件‖,弹出―图元属性转换生成文本文件‖对话框。
--同样选择―文件‖而非工作区。
--―图元文件‖:选择要提坐标的文件。
--―生成文件‖:保存为要存放坐标的txt文件--依次选择―转换‖ -―确定‖。
包含坐标的文件就保存成功了。
MapGis6.7的几种捕捉点功能:
在mapgis的绘图操作中,特别是绘制线和造基线操作,捕捉点以达到精确绘图是非常重要,也要经常用到。
其实mapgis6.7捕捉点功能是很强大的!以下是据我所知的捕捉点功能。
首先,是几种常用的捕捉点功能:
1、Shift+鼠标左键,捕捉线上任何结点!
2、Ctrl+鼠标右键,捕捉起点,完成线闭合。
3、很强的F12,捕捉线的中点、线的分段点(n/m)、距离值(捕捉距离线的起始点多少长度的点)、线头线尾、靠近线(捕捉鼠标附近线上的点)、靠近点(捕捉点文件上的点,不同于用点连接线,不它灵活)。
4、用点连接线,捕捉点文件上的点。
5、解析造线中跟多捕捉点功能。
还有几个鲜为人知的能提高效率的mapgis画线定点的快捷键,都是在英文输入状态或者大写状态下使用的:
1、a–键,相当于F12的捕捉线头线尾;
2、s–键,相当于F12的捕捉线中点;
3、d–键,相当于F12的靠近线;
4、f–键,相当于F12的靠近线(母线加点)。
MAPGIS6.7中还有更好用的快捷方式不为人知:
注意:这些快捷键只有在输入状态下才有用。
MAPGIS帮助上根本就没有提到过!这也是为什么很多朋友都不知道的原因!下面为介绍一下:
―A‖键------输入线时:锁定线头或线尾(输入弧段:锁定弧段头或弧段尾)
―S‖键------锁定线中点(锁定弧段中点)
―D‖键------靠近线的最近点__不加点)(靠近弧段的最近点__不加点)
―F‖键------ 靠近线的最近点__加点)(靠近弧段的最近点__加点)
有了上面介绍的快捷键,工作起来会方便太多了!也用不着到处找其它辅助软件了!
将精确制图的快捷键补充完整!补充如下:
―Ctrl‖ 键------封闭线或弧段(这个应该大多数人都知道)
用法:按住Ctrl + 鼠标右键
―Shift‖键------锁定线或弧段的折点(鼠标光标放在要锁定的线上,靠近要锁定的那端就行,接近也可以!)
用法:按住Shift + 鼠标左键
MapGIS中挑子区操作教程
在MapGIS中进行挑子区操作,必须具备的条件:在同一个区文件中有一个小区完全包含在另一个大区中。
此操作需在编辑子系统中进行。
例如,在一个已有的大区中,挑一个小的子区出来:
可以复制一个小区覆盖到大区之内,选择―挑子区‖工具,左键单击大区中未被小区占据处,完成挑子区。
(注意挑出子区的属性)
如果没有现成的小区,使用―造基线‖、―输入区‖工具,在大区内造一个小区,进行挑子区。
如果在一个区文件中,有许多小区包含在大区的情况,要求全部挑出子区,执行菜单―其他‖、―子区搜索‖,则完成所有区挑子区操作。
Mapgis比例尺问题
Mapgis比例尺是个简单而又许多人甚至是大虾们搞不懂的问题,现介绍如下:
Mapgis内部默认比例尺为1:1000,即1mm代表1m,就是说输出时页面设置中X、Y比例均为1时,表示的是比例尺为1:1000;
假设需要比例尺为1:50000,即缩小50倍,则X、Y比例均设为0.02即可。
下面用公式说明:所需输出比例尺假设为1:a,则欲求X、Y比例均为b,则由1*b/1000=1:a,得到b=1000/a,即X、Y比例均设为b即可。
在MAPGIS投影坐标类型中,有五种坐标类型:
1.用户自定义也称设备坐标(以毫米为单位),
2.地理坐标系(以度或度分秒为单位),
3.大地坐标系(以米为单位),
4.平面直角坐标系(以米为单位),
5.地心大地直角。
进行设备坐标转换到地理坐标的方法:
第一步:启动投影变换系统。
第二步:打开需要转换的点(线,面)文件。
(菜单:文件/打开文件)
第三步:编辑投影参数和TIC点;选择转换文件(菜单:投影转换/MAPGIS文件投影/选转换点(线,面)文件。
);编辑TIC点(菜单:投影转换/当前文件TIC点/输入TIC点。
注意:理伦值类型设为地理坐标系,以度或度分秒为单位);编辑当前投影参数(菜单:投影转换/编辑当前投影参数。
注:当前投影坐标类型选择为用户自定义,坐标单位:毫米,比例尺母:1);编辑结果投参数(菜单:投影转换/设置转换后的参数。
注:当前投影坐标系类型选择为地埋坐标系,坐标单位:度或度分秒)。
第四步:进行投影转换(菜单:投影转换/进行投影投影转换)。
高斯克吕格投影及经纬度:
我国规定1:1万、1:2.5万、1:5万、1:10万、1:25万、1:50万比例尺地形图,均采用高斯克吕格投影。
1:2.5至1:50万比例尺地形图采用经差6度分带,1:1万比例尺地形图采用经差3度分带。
6度带是从0度子午线起,自西向东每隔经差6为一投影带,全球分为60带,各带的带号用自然序数1,2,3,…60表示。
即以东经0-6为第1带,其中央经线为3E,东经6-12为第2带,其中央经线为9E,其余类推。
3度带,是从东经1度30分的经线开始,每隔3度为一带,全球划分为120个投影带。
图4-13表示出6度带与3度带的中央经线与带号的关系。
在高斯克吕格投影上,规定以中央经线为X轴,赤道为Y轴,两轴的交点为坐标原点。
X坐标值在赤道以北为正,以南为负;Y坐标值在中央经线以东为正,以西为负。
我国在北半球,X坐标皆为正值。
Y坐标在中央经线以西为负值,运用起来很不方便。
为了避免Y坐标出现负值,将各带的坐标纵轴西移500公里,即将所有Y值都加500公里。
由于采用了分带方法,各带的投影完全相同,某一坐标值(x,y),在每一投影带中均有一个,在全球则有60个同样的坐标值,不能确切表示该点的位置。
因此,在Y值前,需冠以带号,这样的坐标称为通用坐标。
高斯克吕格投影各带是按相同经差划分的,只要计算出一带各点的坐标,其余各带都是适用的。
注意:
1.高斯-克吕格坐标系的X、Y轴正好对应MAPGIS坐标系的Y和X,高斯-克吕格坐标系的纵向为X,而MAPGIS坐标系的纵向为Y。
2.高斯-克吕格坐标系的横向坐标(不是X轴)最多为6位,纵向最多为7位。
在MAPGIS 中使用时,若横向为8位,则前2位为带号,使用时记着要去掉前边的带号,将带号输入对应的参数中。
3.高斯-克吕格坐标系的坐标单位为米,而MAPGIS坐标系的坐标为毫米,所以输入比例尺时要注意对应。
注释附为区属性:
具体步骤:
新建点、区文件
点图元——编辑点属性结构——注释附为属性——保存关闭
其他——label与区合并——打开点文件——查看区属性
裁剪时丢区的处理方法
方法一:在输人编辑系统中,对区进行拓扑错误检查,然后修改。
消除拓扑错误。
方法二:在裁剪程序中,设置“裁剪方式”采用“制图裁剪”。
方法三:降级到MAPGIS6.5或5.0,用低版本的MAPGIS进行裁剪。
如果无法生成图片,有可能是路径太深。
