CM1E 系列 电子式塑壳断路器
CM1Z 系列 智能型断路器
CM1L 系列 带剩余电流保护塑壳断路器
CM1EL 系列 带剩余电流保护 电子可调式断路器
CM2 系列 塑料外壳式断路器
CM2Z 系列 智能型塑壳断路器
CM2L 系列 带剩余电流保护塑壳断路器
CM3 系列 塑料外壳式断路器
CH1 系列 小型断路器

塑壳断路器选型要素和注意事项

塑壳断路器选型要素和注意事项

塑壳断路器选型要素和注意事项断路器按构造分类有万能式、塑料外壳式，其中塑壳断路器适用于额定电压690V，频率50/60Hz，额定电流16至1600A的配电系统或做变压器，电动机，电容器等的保护设备用。

主要起到分配电能，做各支路及用电设备的过载，短路，漏点及欠电压保护，也可用于线路及用电设备的不频繁转换用。

其广泛应用于工农业、交通、矿山、民用建筑和国防等部门，对电力的传输和分配、电路的控制与保护起很大作用，是一种使用量大，面广的产品。

由于使用者对塑壳断路器的特性和技术要求了解不深或不全面，有些概念容易互相混淆，在实际应用中就经常出现一些偏失和误解。

本文对用户在选择和使用塑壳断路器时需要注意的个重要参数开展了详细的介绍，以帮助用户合理选择使用塑壳断路器。

一、塑壳断路器选型需注意的5大重要参数1、断路器壳架等级断路器壳架等级额定电流是指基本尺寸一样的框架和塑料外壳中能装的最大脱扣器的额定电流。

断路器额定电流是指断路器中的脱扣器能长期通过的电流，又称断路器脱扣器额定电流。

同一系列中有多种壳架等级额定电流，同一壳架等级额定电流中又有多种额定电流。

例如DZ20系列中有100、225、400、630、800、1250等壳架等级额定电流，而100壳架等级额定电流中有16A、20A、25A、32A、40A、50A、63A、80A、100A额定电流;225A壳架等级额定电流中有100A，125A、160A、180A、200A、225A额定电流。

DZ20—100和DZ20—225两种壳架等级中都有100A额定电流，但断路器体积外形和分断能力不一样，因此在选用时要把型号填写完整即具体的壳架等级额定电流内的断路器额定电流。

额定电流分级是按(1.25)优先系数来选择的：一方面是符合和满足最大线路和电器元件额定电流的需要;另一方面是为了标准化，以取得最正确的使用导线及加工的效益。

因此它所规定的级别是：3(6)、8、10、12.5、16，20、25、32、40、50、63、80，100、125、160、200、250、315、400A等。

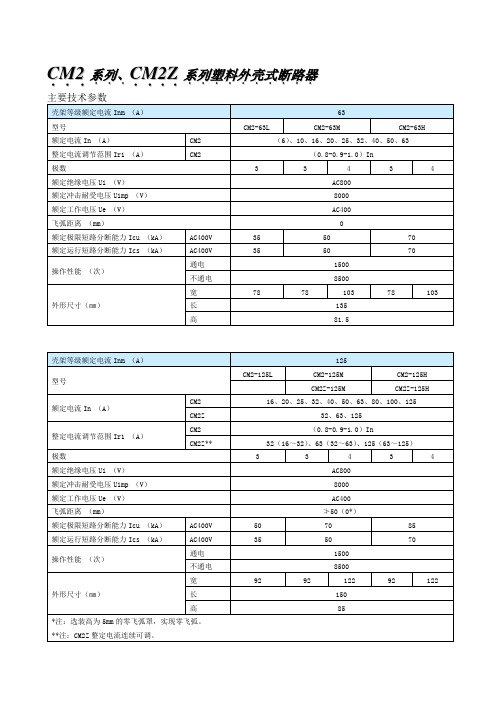

CM2系列、CM2Z系列塑料外壳式断路器

CM2系列、CM2Z系列塑料外壳式断路器
CM2-630M
CM2-630H
CM2Z-630M***
CM2Z-630H***
额定电流In（A）
CM2
400、500、630
CM2Z
630
整定电流调节范围Ir1（A）
CM2
（0.8-0.9-1.0）In
CM2Z**
630（315~630）
极数
3
3
4
3
4
额定绝缘电压Ui（V）
AC800
额定冲击耐受电压Uimp（V）
AC400
飞弧距离（mm）
≯50（0*）
额定极限短路分断能力Icu（kA）
AC400V
50
70
85
额定运行短路分断能力Ics（kA）
AC400V
35
50
70
操作性能（次）
通电
1000
不通电
7000
外形尺寸（㎜）
宽
107
107
142
107
142
长
165
高

*注：选装高为6mm的零飞弧罩，实现零飞弧。
高
81.5
壳架等级额定电流Inm（A）
125
型号
CM2-125L
CM2-125M
CM2-125H
CM2Z-125M
CM2Z-125H
额定电流In（A）
CM2
16、20、25、32、40、50、63、80、100、125
CM2Z
32、63、125
整定电流调节范围Ir1（A）
CM2
（0.8-0.9-1.0）In
操作性能（次）
通电
1000
不通电
4000

塑壳断路器选型标准

塑壳断路器选型标准

塑壳断路器选型标准塑壳断路器是一种常见的电气设备，广泛应用于家庭、工业和商业领域。

正确选择适合的塑壳断路器对于电气系统的安全和稳定运行至关重要。

在选择塑壳断路器时，需要考虑诸多因素，包括额定电流、额定电压、短路保护能力、使用环境等。

本文将就塑壳断路器的选型标准进行详细介绍，以帮助读者正确选择适合的塑壳断路器。

首先，额定电流是选择塑壳断路器的关键因素之一。

额定电流是指断路器在额定工作条件下能够正常运行的最大电流值。

在选择塑壳断路器时，需要根据实际负载电流大小来确定断路器的额定电流。

一般来说，额定电流应略大于实际负载电流，以确保断路器能够正常工作并具有一定的过载能力。

其次，额定电压也是选择塑壳断路器的重要考量因素。

额定电压是指断路器能够正常工作的最大电压值。

在选择塑壳断路器时，需要根据电气系统的额定电压来确定断路器的额定电压。

断路器的额定电压应与电气系统的额定电压相匹配，以确保断路器能够正常工作并具有一定的耐压能力。

此外，短路保护能力也是选择塑壳断路器的重要考量因素之一。

短路是电气系统中常见的故障之一，能够迅速准确地切断短路故障电流对于保护电气设备和人身安全至关重要。

在选择塑壳断路器时，需要考虑其短路保护能力，确保其能够在短路故障发生时迅速切断电路，以保护电气设备和人身安全。

最后，使用环境也是选择塑壳断路器的重要考量因素之一。

不同的使用环境对于塑壳断路器的要求也不同。

例如，在潮湿、腐蚀或高温环境中，需要选择具有防水防潮、防腐蚀或耐高温性能的塑壳断路器，以确保其能够在恶劣环境中正常工作。

综上所述，正确选择适合的塑壳断路器对于电气系统的安全和稳定运行至关重要。

在选择塑壳断路器时，需要考虑诸多因素，包括额定电流、额定电压、短路保护能力、使用环境等。

希望本文所述的塑壳断路器选型标准能够帮助读者正确选择适合的塑壳断路器，确保电气系统的安全和稳定运行。

cm5塑壳断路器选型手册

cm5塑壳断路器选型手册
Advanced mould manufacturing equipments, automation producing equipments for spare parts, assembling and inspecting lines for breakers and test equipments have been brought in. Meanwhile, information and network management, taking ERP management as the focal point, has been applied and quality environmental systems (ISO9001/ISO14001/OHSMS18001) have also been established and perfected to ensure reliability and safety for customers.
有一支以博士、硕士、本科生为主的多层次研发队伍，工程技术人员占企业员工总数
的4 5％ 左 右 。 公 司 拥 有 先 进 的 模 具 制 造 、 零 部 件 自 动 化 生 产 、 断 路 器 装 配 自 动 检 测 流
水 线 等 一 大 批 先 进 的 制 造 和 试 验 检 测 设 备 ； 实 施 以E R P管 理 为 重 点 的 信 息 化 、 网 络 化
常熟开关制造有限公司 为您提供电气系统完整的解决方案
CV1-12系列 高压真空断路器
CV2-12系列 高压真空 断路器
CV1-2 4系列 高压真空 断路器
CV1-40.5系列 高压真空断路器
CW1系列 智能型万能式断路器
CW2系列 智能型万能式断路器

CM1-225L 3300CM1塑壳断路器

CM1-225L 3300CM1塑壳断路器

CM1-225L/3300CM1塑壳断路器塑壳式断路器: CM1-225L/3300额定电流: 10A-800A壳架: 125壳架 160壳架 250壳架 400壳架 800壳架极数: 3/4额定工作电压：AC400V 、AC690V额定绝缘电压：800V极限短路分断能力：25KA~70KACM1-63L/3300,CM1-63L/3310,CM1-63L/3320,CM1-63L/3330,CM1-63L/3340, CM1-63L/3350,CM1-63L/3360,CM1-63L/3370,CM1-63L/33002CM1-63M/3300,CM1-63M/3310,CM1-63M/3320,CM1-63M/3330,CM1-63M/3340, CM1-63M/3350,CM1-63M/3360,CM1-63M/3370,CM1-63M/33002CM1-63H/3300,CM1-63H/3310,CM1-63H/3320,CM1-63H/3330,CM1-63H/3340, CM1-63H/3350,CM1-63H/3360,CM1-63H/3370,CM1-63H/33002CM1-63L/4P,CM1-63M/4PCM1-100L/3300,CM1-100L/3310,CM1-100L/3320,CM1-100L/3330,CM1-100L/3340,CM1-100L/3350,CM1-100L/3360,CM1-100L/3370,CM1-100L/33002CM1-100M/3300,CM1-100M/3310,CM1-100M/3320,CM1-100M/3330,CM1-100M/3340,CM1-100M/3350,CM1-100M/3360,CM1-100M/3370,CM1-100M/33002CM1-100M/4300,CM1-100M/4310,CM1-100M/4320,CM1-100M/4330,CM1-100M/4340,CM1-100M/4350,CM1-100M/4360,CM1-100M/4370,CM1-100H/3300,CM1-100H/3310,CM1-100H/3320,CM1-100H/3330,CM1-100H/3340,CM1-100H/3350,CM1-100H/3360,CM1-100H/3370,CM1-100H/33002CM1-100H/4300,CM1-100H/4310,CM1-100H/4320,CM1-100H/4330,CM1-100H/4340,CM1-100H/4350,CM1-100H/4360,CM1-100H/4370,CM1-225L/3300,CM1-225L/3310,CM1-225L/3320,CM1-225L/3330,CM1-225L/3340,CM1-225L/3350,CM1-225L/3360,CM1-225L/3370,CM1-225L/33002CM1-225M/3300,CM1-225M/3310,CM1-225M/3320,CM1-225M/3330,CM1-225M/3340,CM1-225M/3350,CM1-225M/3360,CM1-225M/3370,CM1-225M/33002CM1-225M/4300,CM1-225M/4310,CM1-225M/4320,CM1-225M/4330,CM1-225M/4340,CM1-225M/4350,CM1-225M/4360,CM1-225M/4370CM1-225H/3300,CM1-225H/3310,CM1-225H/3320,CM1-225H/3330,CM1-225H/3340,CM1-225H/3350,CM1-225H/3360,CM1-225H/3370,CM1-225H/33002CM1-225H/4300,CM1-225H/4310,CM1-225H/4320,CM1-225H/4330,CM1-225H/4340,CM1-225H/4350,CM1-225H/4360,CM1-225H/4370CM1-400L/3300,CM1-400L/3310,CM1-400L/3320,CM1-400L/3330,CM1-400L/3340,CM1-400L/3350,CM1-400L/3360,CM1-400L/3370,CM1-400L/33002CM1-400M/3300,CM1-400M/3310,CM1-400M/3320,CM1-400M/3330,CM1-400M/3340,CM1-400M/3350,CM1-400M/3360,CM1-400M/3370,CM1-400M/33002CM1-400M/4300,CM1-400M/4310,CM1-400M/4320,CM1-400M/4330,CM1-400M/4340,CM1-400M/4350,CM1-400M/4360,CM1-400M/4370,CM1-400H/3300,CM1-400H/3310,CM1-400H/3320,CM1-400H/3330,CM1-400H/3340,CM1-400H/3350,CM1-400H/3360,CM1-400H/3370CM1-400H/4300,CM1-400H/4310,CM1-400H/4320,CM1-400H/4330,CM1-400H/4340,CM1-400H/4350,CM1-400H/4360,CM1-400H/4370CM1-630L/3300,CM1-630L/3310,CM1-630L/3320,CM1-630L/3330,CM1-630L/3340,CM1-630L/3350,CM1-630L/3360,CM1-630L/3370,CM1-630L/33002CM1-630M/3300,CM1-630M/3310,CM1-630M/3320,CM1-630M/3330,CM1-630M/3340,CM1-630M/3350,CM1-630M/3360,CM1-630M/3370,CM1-630M/33002CM1-630M/4300,CM1-630M/4310,CM1-630M/4320,CM1-630M/4330,CM1-630M/4340,CM1-630M/4350,CM1-630M/4360,CM1-630M/4370CM1-630H/3300,CM1-630H/3310,CM1-630H/3320,CM1-630H/3330,CM1-630H/3340,CM1-630H/3350,CM1-630H/3360,CM1-630H/3370,CM1-630H/33002CM1-630H/4300,CM1-630H/4310,CM1-630H/4320,CM1-630H/4330,CM1-630H/4340,CM1-630H/4350,CM1-630H/4360,CM1-630H/4370CM1-800L/3300,CM1-800L/3310,CM1-800L/3320,CM1-800L/3330,CM1-800L/3340,CM1-800L/3350,CM1-800L/3360,CM1-800L/3370CM1-63L/3300 CM1-63M/3300 CM1-63/4300 CM1-100L/3300 CM1-100M/3300 CM1-100H/3300 CM1-100/2300 CM1-100/4300CM1断路器 CM1断路器，常熟CM1，CM1断路器，CM1断路器，CM1断路器在常熟同领域遥遥领先！质量好！服务好，口碑好性能稳定,详细介绍价格|尺寸|图片||参数|厂家等信息是成套厂，经销商信赖的合作伙伴CM1系列塑壳式断路器: CM1-100H/3310CM1-63L/3300,CM1-63L/3310,CM1-63L/3320,CM1-63L/3330,CM1-63L/3340,CM1-63L/3350,CM1-63L/3360,CM1-63L/3370,CM1-63L/33002CM1-63M/3300,CM1-63M/3310,CM1-63M/3320,CM1-63M/3330,CM1-63M/3340, CM1-63M/3350,CM1-63M/3360,CM1-63M/3370,CM1-63M/33002CM1-63H/3300,CM1-63H/3310,CM1-63H/3320,CM1-63H/3330,CM1-63H/3340, CM1-63H/3350,CM1-63H/3360,CM1-63H/3370,CM1-63H/33002CM1-63L/4P,CM1-63M/4PCM1-100L/3300,CM1-100L/3310,CM1-100L/3320,CM1-100L/3330,CM1-100L/3340,CM1-100L/3350,CM1-100L/3360,CM1-100L/3370,CM1-100L/33002CM1-100M/3300,CM1-100M/3310,CM1-100M/3320,CM1-100M/3330,CM1-100M/3340,CM1-100M/3350,CM1-100M/3360,CM1-100M/3370,CM1-100M/33002CM1-100M/4300,CM1-100M/4310,CM1-100M/4320,CM1-100M/4330,CM1-100M/4340,CM1-100M/4350,CM1-100M/4360,CM1-100M/4370,CM1-100H/3300,CM1-100H/3310,CM1-100H/3320,CM1-100H/3330,CM1-100H/3340,CM1-100H/3350,CM1-100H/3360,CM1-100H/3370,CM1-100H/33002CM1-100H/4300,CM1-100H/4310,CM1-100H/4320,CM1-100H/4330,CM1-100H/4340,CM1-100H/4350,CM1-100H/4360,CM1-100H/4370,CM1-225L/3300,CM1-225L/3310,CM1-225L/3320,CM1-225L/3330,CM1-225L/3340,CM1-225L/3350,CM1-225L/3360,CM1-225L/3370,CM1-225L/33002CM1-225M/3300,CM1-225M/3310,CM1-225M/3320,CM1-225M/3330,CM1-225M/3340,CM1-225M/3350,CM1-225M/3360,CM1-225M/3370,CM1-225M/33002CM1-225M/4300,CM1-225M/4310,CM1-225M/4320,CM1-225M/4330,CM1-225M/4340,CM1-225M/4350,CM1-225M/4360,CM1-225M/4370CM1-225H/3300,CM1-225H/3310,CM1-225H/3320,CM1-225H/3330,CM1-225H/3340,CM1-225H/3350,CM1-225H/3360,CM1-225H/3370,CM1-225H/33002CM1-225H/4300,CM1-225H/4310,CM1-225H/4320,CM1-225H/4330,CM1-225H/4340,CM1-225H/4350,CM1-225H/4360,CM1-225H/4370CM1-400L/3300,CM1-400L/3310,CM1-400L/3320,CM1-400L/3330,CM1-400L/3340,CM1-400L/3350,CM1-400L/3360,CM1-400L/3370,CM1-400L/33002CM1-400M/3300,CM1-400M/3310,CM1-400M/3320,CM1-400M/3330,CM1-400M/3340,CM1-400M/3350,CM1-400M/3360,CM1-400M/3370,CM1-400M/33002CM1-400M/4300,CM1-400M/4310,CM1-400M/4320,CM1-400M/4330,CM1-400M/4340,CM1-400M/4350,CM1-400M/4360,CM1-400M/4370,CM1-400H/3300,CM1-400H/3310,CM1-400H/3320,CM1-400H/3330,CM1-400H/3340,CM1-400H/3350,CM1-400H/3360,CM1-400H/3370CM1-400H/4300,CM1-400H/4310,CM1-400H/4320,CM1-400H/4330,CM1-400H/4340,CM1-400H/4350,CM1-400H/4360,CM1-400H/4370CM1-630L/3300,CM1-630L/3310,CM1-630L/3320,CM1-630L/3330,CM1-630L/3340,CM1-630L/3350,CM1-630L/3360,CM1-630L/3370,CM1-630L/33002CM1-630M/3300,CM1-630M/3310,CM1-630M/3320,CM1-630M/3330,CM1-630M/3340,CM1-630M/3350,CM1-630M/3360,CM1-630M/3370,CM1-630M/33002CM1-630M/4300,CM1-630M/4310,CM1-630M/4320,CM1-630M/4330,CM1-630M/4340,CM1-630M/4350,CM1-630M/4360,CM1-630M/4370CM1-630H/3300,CM1-630H/3310,CM1-630H/3320,CM1-630H/3330,CM1-630H/3340,CM1-630H/3350,CM1-630H/3360,CM1-630H/3370,CM1-630H/33002CM1-630H/4300,CM1-630H/4310,CM1-630H/4320,CM1-630H/4330,CM1-630H/4340,CM1-630H/4350,CM1-630H/4360,CM1-630H/4370CM1-800L/3300,CM1-800L/3310,CM1-800L/3320,CM1-800L/3330,CM1-800L/3340,CM1-800L/3350,CM1-800L/3360,CM1-800L/3370CM1断路器 CM1断路器，常熟CM1，CM1断路器，CM1断路器，CM1断路器在常熟同领域遥遥领先！质量好！服务好，口碑好性能稳定,详细介绍价格|尺寸|图片||参数|厂家等信息是成套厂，经销商信赖的合作伙伴CM1-63L/3300 CM1-63M/3300 CM1-63/4300 CM1-100L/3300 CM1-100M/3300 CM1-100H/3300 CM1-100/2300 CM1-100/4300 CM1-160L/3300 CM1-160M/3300 CM1-160H/2300 CM1-160/4300 CM1-225L/3300 CM1-225M/3300 CM1-225H/3300 CM1-225/2300 CM1-225/4300 CM1-250L/3300 CM1-250M/3300 CM1-250H/3300 CM1-250/4300 CM1-400L/3300 CM1-400M/3300 CM1-400H/3300 CM1-400/4300CM1-630L/3300 CM1-630M/3300 CM1-630H/3300 CM1-630/4300 CM1-800M/3300 CM1-800H/3300 CM1-800/4300 CM1-1250/3300 CM1-1250/4300 160L/3300 CM1-160M/3300 CM1-160H/2300 CM1-160/4300 CM1-225L/3300 CM1-225M/3300 CM1-225H/3300 CM1-225/2300 CM1-225/4300 CM1-250L/3300 CM1-250M/3300 CM1-250H/3300 CM1-250/4300 CM1-400L/3300 CM1-400M/3300 CM1-400H/3300 CM1-400/4300CM1-630L/3300 CM1-630M/3300 CM1-630H/3300 CM1-630/4300 CM1-800M/3300 CM1-800H/3300 CM1-800/4300 CM1-1250/3300 CM1-1250/4300 CM1断路器塑壳式断路器: CM1-100L/3300CM1-100L/3300:CM1-63L/3300,CM1-63L/3310,CM1-63L/3320,CM1-63L/3330,CM1-63L/3340,CM1-63L/3350,CM1-63L/3360,CM1-63L/3370,CM1-63L/33002CM1-63M/3300,CM1-63M/3310,CM1-63M/3320,CM1-63M/3330,CM1-63M/3340,CM1-63M/3350,CM1-63M/3360,CM1-63M/3370,CM1-63M/33002CM1-63H/3300,CM1-63H/3310,CM1-63H/3320,CM1-63H/3330,CM1-63H/3340,CM1-63H/3350,CM1-63H/3360,CM1-63H/3370,CM1-63H/33002CM1-63L/4P,CM1-63M/4PCM1-100L/3300,CM1-100L/3310,CM1-100L/3320,CM1-100L/3330,CM1-100L/3340,CM1-100L/3350,CM1-100L/3360,CM1-100L/3370,CM1-100L/33002CM1-100M/3300,CM1-100M/3310,CM1-100M/3320,CM1-100M/3330,CM1-100M/3340,CM1-100M/3350,CM1-100M/3360,CM1-100M/3370,CM1-100M/33002CM1-100M/4300,CM1-100M/4310,CM1-100M/4320,CM1-100M/4330,CM1-100M/4340,CM1-100M/4350,CM1-100M/4360,CM1-100M/4370,CM1-100H/3300,CM1-100H/3310,CM1-100H/3320,CM1-100H/3330,CM1-100H/3340,CM1-100H/3350,CM1-100H/3360,CM1-100H/3370,CM1-100H/33002CM1-100H/4300,CM1-100H/4310,CM1-100H/4320,CM1-100H/4330,CM1-100H/4340,CM1-100H/4350,CM1-100H/4360,CM1-100H/4370,CM1-225L/3300,CM1-225L/3310,CM1-225L/3320,CM1-225L/3330,CM1-225L/3340,CM1-225L/3350,CM1-225L/3360,CM1-225L/3370,CM1-225L/33002CM1-225M/3300,CM1-225M/3310,CM1-225M/3320,CM1-225M/3330,CM1-225M/3340,CM1-225M/3350,CM1-225M/3360,CM1-225M/3370,CM1-225M/33002CM1-225M/4300,CM1-225M/4310,CM1-225M/4320,CM1-225M/4330,CM1-225M/4340,CM1-225M/4350,CM1-225M/4360,CM1-225M/4370CM1-225H/3300,CM1-225H/3310,CM1-225H/3320,CM1-225H/3330,CM1-225H/3340,CM1-225H/3350,CM1-225H/3360,CM1-225H/3370,CM1-225H/33002CM1-225H/4300,CM1-225H/4310,CM1-225H/4320,CM1-225H/4330,CM1-225H/4340,CM1-225H/4350,CM1-225H/4360,CM1-225H/4370CM1-400L/3300,CM1-400L/3310,CM1-400L/3320,CM1-400L/3330,CM1-400L/3340,CM1-400L/3350,CM1-400L/3360,CM1-400L/3370,CM1-400L/33002CM1-400M/3300,CM1-400M/3310,CM1-400M/3320,CM1-400M/3330,CM1-400M/3340,CM1-400M/3350,CM1-400M/3360,CM1-400M/3370,CM1-400M/33002CM1-400M/4300,CM1-400M/4310,CM1-400M/4320,CM1-400M/4330,CM1-400M/4340,CM1-400M/4350,CM1-400M/4360,CM1-400M/4370,CM1-400H/3300,CM1-400H/3310,CM1-400H/3320,CM1-400H/3330,CM1-400H/3340,CM1-400H/3350,CM1-400H/3360,CM1-400H/3370CM1-400H/4300,CM1-400H/4310,CM1-400H/4320,CM1-400H/4330,CM1-400H/4340,CM1-400H/4350,CM1-400H/4360,CM1-400H/4370CM1-630L/3300,CM1-630L/3310,CM1-630L/3320,CM1-630L/3330,CM1-630L/3340,CM1-630L/3350,CM1-630L/3360,CM1-630L/3370,CM1-630L/33002CM1-630M/3300,CM1-630M/3310,CM1-630M/3320,CM1-630M/3330,CM1-630M/3340,CM1-630M/3350,CM1-630M/3360,CM1-630M/3370,CM1-630M/33002CM1-630M/4300,CM1-630M/4310,CM1-630M/4320,CM1-630M/4330,CM1-630M/4340,CM1-630M/4350,CM1-630M/4360,CM1-630M/4370CM1-630H/3300,CM1-630H/3310,CM1-630H/3320,CM1-630H/3330,CM1-630H/3340,CM1-630H/3350,CM1-630H/3360,CM1-630H/3370,CM1-630H/33002CM1-630H/4300,CM1-630H/4310,CM1-630H/4320,CM1-630H/4330,CM1-630H/4340,CM1-630H/4350,CM1-630H/4360,CM1-630H/4370CM1-800L/3300,CM1-800L/3310,CM1-800L/3320,CM1-800L/3330,CM1-800L/3340,CM1-800L/3350,CM1-800L/3360,CM1-800L/3370。

塑壳断路器JCM1说明书

塑壳断路器JCM1说明书
26/35 55 60
40/80 80
90
25 30
—
40 50
— 65 75
— 100
110
18/0.3 — 30/0.25 —
25/0.25 — 50/0.25
—
26/0.25 — 30/0.25 10/0.5
30/0.25 — 50/0.25 20/0.3
50mm
43/0.25 10/0.5 85/0.25 20/0.3
Icu/COSΦ
流 In A 数 固定式 插入式 400V 690V 400V 690V
飞弧距 离
JCM1-63L JCM1-63M JCM1-63
JCM1-100L JCM1-100M JCM1-100H JCM1-100 JCM1-225L JCM1-225M JCM1-225H JCM1-225 JCM1-400C JCM1-400L JCM1-400M JCM1-400H
c)大气的相对湿度在周围最高温度+40℃时不超过 50%，在较低的温度下可以有较高的相对
湿度，（例如 20℃时为 90%），并考虑到因温度变化发生在产品表面的凝露；
1.3.2 正常安装条件
a)安装条件：一般应垂直安装，也可水平安装（横装）；
b)安装类别：断路器主电路Ⅲ类；控制电路和辅助电路为Ⅱ类；
30/0.25 10/0.5 26/0.25 —
50/0.25 20/0.25 35/0.25 —
30/0.25 10/0.5 50/0.25 20/0.3
43/0.25 10/0.25 85/0.25 20/0.3
30/0.25 10/0.25 50/0.25 20/0.3
20/0.25 —
35/0.25 —

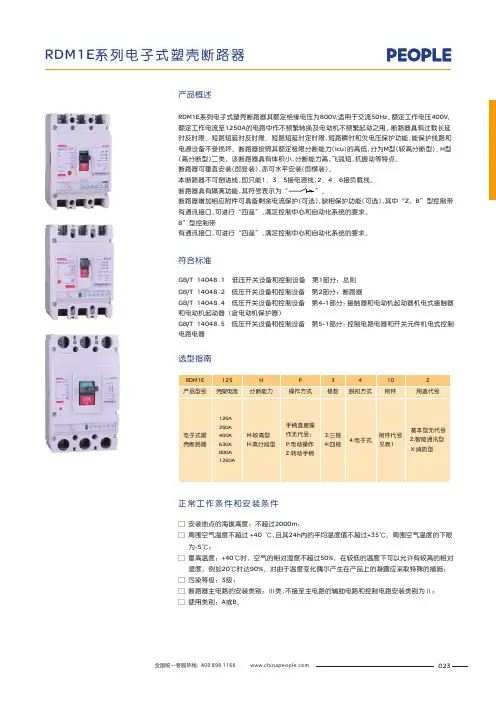

人民电器 RDM1E系列电子式塑壳断路器 选型说明书
