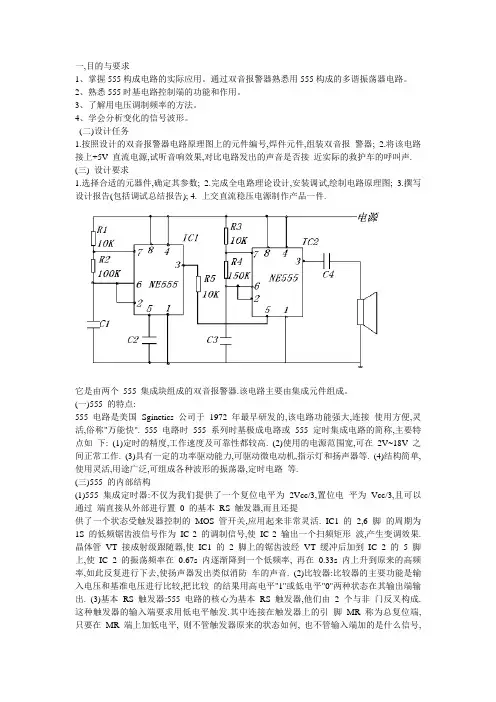

一,目的与要求1、掌握555构成电路的实际应用。
通过双音报警器熟悉用555构成的多谐振荡器电路。
2、熟悉555时基电路控制端的功能和作用。
3、了解用电压调制频率的方法。
4、学会分析变化的信号波形。
(二)设计任务1.按照设计的双音报警器电路原理图上的元件编号,焊件元件,组装双音报警器;2.将该电路接上+5V 直流电源,试听音响效果,对比电路发出的声音是否接近实际的救护车的呼叫声.(三) 设计要求1.选择合适的元器件,确定其参数;2.完成全电路理论设计,安装调试,绘制电路原理图;3.撰写设计报告(包括调试总结报告);4. 上交直流稳压电源制作产品一件.它是由两个555 集成块组成的双音报警器.该电路主要由集成元件组成。
(一)555 的特点:555 电路是美国Sginetics 公司于1972 年最早研发的,该电路功能强大,连接使用方便,灵活,俗称"万能快". 555 电路时555 系列时基极成电路或555 定时集成电路的简称,主要特点如下: (1)定时的精度,工作速度及可靠性都较高. (2)使用的电源范围宽,可在2V~18V 之间正常工作. (3)具有一定的功率驱动能力,可驱动微电动机,指示灯和扬声器等. (4)结构简单,使用灵活,用途广泛,可组成各种波形的振荡器,定时电路等.(三)555 的内部结构(1)555 集成定时器:不仅为我们提供了一个复位电平为2Vcc/3,置位电平为Vcc/3,且可以通过端直接从外部进行置0 的基本RS 触发器,而且还提供了一个状态受触发器控制的MOS 管开关,应用起来非常灵活. IC1 的2,6 脚的周期为1S 的低频锯齿波信号作为IC 2 的调制信号,使IC 2 输出一个扫频矩形波,产生变调效果.晶体管VT 接成射级跟随器,使IC1 的 2 脚上的锯齿波经VT 缓冲后加到IC 2 的 5 脚上,使IC 2 的振荡频率在0.67s 内逐渐降到一个低频率, 再在0.33s 内上升到原来的高频率,如此反复进行下去,使扬声器发出类似消防车的声音. (2)比较器:比较器的主要功能是输入电压和基准电压进行比较,把比较的结果用高电平"1"或低电平"0"两种状态在其输出端输出. (3)基本RS 触发器:555 电路的核心为基本RS 触发器,他们由 2 个与非门反叉构成.这种触发器的输入端要求用低电平触发.其中连接在触发器上的引脚MR 称为总复位端, 只要在MR 端上加低电平, 则不管触发器原来的状态如何, 也不管输入端加的是什么信号,触发器的输出均被置0. (4)输出电路:输出电路是将基本RS 触发器的Q 端的信号经过反向驱动后送VO 输出端.由于555 内部的输出电路由驱动电路,使其带负载的能力得以提高,可直接驱动小型继电器,微电动机及扬声器. (5)放电开关:555 电路的使用大多与电容的充电和放电有关,通常是将比较器的输入端接到外电路的一个电容上,这只电容与电阻串联,工作时,电源通过电阻向电容充电, 当电容上的电压达到值电压时, 比较器输出状态发生变化, 使RS 触发器的输出从高电平翻转到低电平,这个输出电压的变化就是定时控制信号.为了使定时电路可以反复使用,当完成一次定时控制后,为了将电容上的电荷放掉,在555 电路中设置了一个放电开关晶体管。
