流化床气流粉碎机及喷嘴设计ppt课件

流化床气流粉碎机及喷嘴设计ppt课件

M
K 1
2 )]2(K 1)
A* M K 1
2
22
参数计算（2）
1、已知滞止参数及出口速度 通过V/V*的关系求M，进而计算所有参数 2、已知滞止参数及出口马赫数 根据马赫数可求出所有截面的参数 3、已知滞止参数及出口压力 通过出口压力与滞止压力的关系求出出口截
面马赫数，进而计算出口截面参数
流化床气流粉碎机
1.气流粉碎机
• 利用高速气流（300～500m/s）或过热蒸汽（300～400℃）的能量使颗 粒产生相互冲击、碰撞、摩擦剪切而实现超细粉碎，广泛应用于化工、 非金属矿物的超细粉碎，是最常用的超细粉碎设备之一。
（1）气流粉碎机的工作原理
将压缩空气通过拉瓦尔喷管加速成亚音速或超音速气流，喷出的射 流带动物料作高速运动，使物料碰撞、摩擦剪切而粉碎。
（3）气流粉碎机的特点
优点：
1） 80%以上的颗粒是依靠颗粒间的相互冲击碰撞被粉碎的，只 有不到20%的颗粒是通过颗粒与粉碎室内壁的碰撞和摩擦被粉 碎。可以粉碎莫氏硬度为1～10的材料，经气流粉碎后的物料 平均粒度细，最细可以达到0.2μm，一般为0.5μm～20μm； 粒度分布较窄，可以满足窄粒度分布产品粉的要求； 2）由于压缩空气在喷嘴处绝热膨胀会使系统温度降低，颗粒的 粉碎是在低温瞬间完成的，从而避免了某些物质在粉碎过程中 产生热量而破坏其化学成分的现象发生，尤其适用于热敏性物 料的粉碎。加工温度低（小于气流温度），材料破碎时的应变 率高，可粉碎低熔点、热敏性和生物等材料。可粉碎低熔点和 热敏性材料及生物活性制品。
参数计算（2）
例子：一台蒸汽喷射器的喷嘴，使用的蒸汽压力P0=1.0MPa，T0=200℃，流量Q=2kg/s，
要求出口压力50000Pa。求喷嘴主要参数。

流化床PPT课件

流化床PPT课件
所谓临界流化速度指刚刚哪能使粒子流化起来的气体空床 流速。可用测定空床层压降变化来确定。如图7-3。
11
.
7.2 流化床中的气、固运动 第7章 流化床反应器
7.2.1 流化床的流体力学 流化床压降用下式计算：
pW A tL m f 1m f pg..............(7 1 )
从图中实线的拐点就可定出固定最小流化速率umf。 起始流化速率可用下式子计算：
8
.
7.1 概述
第7章 流化床反应器
但流化床也有一些不足之处：
混合剧烈，存在相当宽的停留时间分布。 气泡通过床层，减少了气-固相接触机会，降低了转化率。 剧烈的碰撞、磨擦，加速了催化剂的粉化。 流动现象的复杂性，揭示其内在规律性较难。 在出口，需要旋风分离设备，回收催化剂。
9
.
图
图
7.2 流化床中的气、固运动 第7章 流化床反应器 7.2.1 流化床的流体力学 （1）临界流化速度（umf）
• 对于B类颗粒，由图7-8求X，图7-9求Y，然后按下式子求出R。
• R=1+XY………….（7-26）
18
.
7.2 流化床中的气、固运动 7.2.2 气泡及其行为
第7章 流化床反应器
⑴气泡的结构 人们常把气泡与气泡以外的密相床部分分别称作泡
相与乳相。气泡在上升途中，因聚并和膨胀而增大， 同时不断与乳相间进行着质量的交换，所以气泡不仅 是造成床层运动的动力，又是授受物质的储存库，它 的行为自然就是影响反应结果的一个决定性因素。
1 .7 3 3 m 0 f f d p u mf d 3 p
p 2 g ..... 7 . .( 2 ) ..
12
.
7.2 流化床中的气、固运动 第7章 流化床反应器

生物流化床ppt课件

生物流化床ppt课件
YK s
, i )
Ks
Rv
Ks max
Q
g
2
( V
max
, b Las
YKs
, i )
Ks
因为直接求ρ e／ρi和Rv的解析比较困难。Atkinson采用图解法求 值
Your company slogan
该图反应的是无量纲 进水浓度ρi ／ Ks的 值为100的条件下， g1函数所反映的残余 函数率ρe ／ρi对无 量纲停留时间倒数Q ／Vμmax的变化关 系。
Your company slogan
生物流化床的优缺点
生物流化床的优点： 1、有机物容积负荷高，抗冲击负荷能力强。 2、微生物活性强，处理效率高。 3、占地少，投资省。
生物流化床的缺点： 1、设备的磨损比固定床严重，载体颗粒在流动过程中会磨损变
小。 2、设计时还存在着生产放大方面的问题，如防堵塞、曝气方法、
以空气为氧源，往往需要采用较大的回流比，动力消耗较大，回流比r 值确定后还应观察在此流速条件下生物载体是否流化。
Your company slogan
三相生物流化床
三相生物流化床是气、液、固三相直接在流化床内进行生化反应， 不另设充氧设备和脱膜设备，载体表面的生物膜依靠气体的搅动 作用，使颗粒之间剧烈摩擦而脱落。三相流化床又称气动流化床。 三相生物流化床的设计应该注意防止气泡在床内合并成大气泡影 响充氧效率。充氧方式有减压释放空气充氧和射流曝气充氧等形 式。由于可能有少量载体被带出床体，因此通常有载体回流。
Si Se Qi Qe
(1 r)Q(Qi Qe ) Q(Si Se )D
r (Si Se ) 1 Qi Qe
分别为进水和出水BOD5浓度，mg ／L。 分别为进水和出水的溶解氧浓度， mg ／L。

2019年-《流化床反应器》PPT课件-PPT精选文档

2019年-《流化床反应器》PPT课件-PPT精选文档

1.1有机硅在国内外的进展程度
（2）国外在生产有机硅领域的领先者有：
★美国道康宁公司(DowCorning)
产量为：300kt／a
★通用电气有机硅公司(GE)
产量：约200kt／a
★德国瓦克化学(Waker)
产量：约160kt／a
★日本信越化学(Shinetsu)
产量：约110kt／a
★法国罗纳—普朗克化学(Rhone-Polenc)
2.2 直接法合成有机硅单体的原理 0 1 合成有机硅单体的工艺流程图
图1 甲基单体合成单元工艺流程框图
2.3流态化技术
01 流态化概述
固体颗粒像流体一样进行流动的现象称为流态化。 流态化是一门强化颗粒与流体（气体或液体）之间接触 和传递的工程技术。按流态化类型可分为三类：散式流 态化，聚式流态化和三相流态化。
1.3 流化床的现有现 状
目前研发的反应器主要有柱型流化床、柱锥形流
化床、带脉冲喷嘴的下锥式流化床、异径流化床、 带扩大顶部的下锥体流化床。
2 工艺流程的介绍
1 工业合成甲基氯硅烷的研究 2 直接法合成有机硅单体的原理 3 流态化技术
2.1 工业合成甲基氯硅烷的研究
• 现代有机硅和有机硅工业的产生始于格力雅反应。1904年 F.Stanley Kipping和Dilthey通过格力雅反应合成了有机硅化合 物，这是有机硅发展史上的一大飞跃，迄今它仍是实验室合成 含Si-C化合物的重要方法。
产量：约100kt／a
1.1有机硅在国内外的进展程度
Lorem
这些大公司占有了全球 80%以上的生产能力。其他 还有美国威特科(Witco)、 德国许耳斯(Hüls)、拜耳 (Bayer)、日本东芝、东丽 等公司也有相当规模生产 能力，而俄罗斯、东欧、 中国被认为是从事小规模 生产的国家和地区。

2015粉体第3章课件

2015粉体第3章课件
1/ 2
（三）被粉碎物料的物性
强度：被破碎物料对外力的抵抗能力 。 实测强度约为理论强度的1/100～1/1000。 硬度：表示材料抵抗其它物体刻划或压入其表 面的能力，即使固体表面产生局部变形所需的 能量。 一般，硬度越大，越耐磨。
可碎（磨）性：表示方法多种。
用可碎（磨）性系数定量地衡量矿物机械强度对破 碎的影响。 可碎（磨）性系数＝该机在相同条件下破碎（研磨）指定 物料的生产率/该机破碎（研磨）中等硬度物料（如石 英）的生产率
Rosin-Rammler等认为：粉碎产物的粒度分布具 有二分性，即合格细粉和不合格粗粉。
粉碎模型：
（1）体积粉碎模型。整个颗粒受到破坏，粉碎后生成物多为 粒度大的中间颗粒。随着粉碎过程进行，颗粒粉碎为细粒。 冲击粉碎和挤压粉碎与此模型接近。 （2）表面粉碎模型。在粉碎的某一时刻，仅是颗粒的表面产 生破坏，被磨削下微粉，这一破坏作用基本不涉及颗粒内部。 这种情形是典型的研磨和磨削粉碎形式。 （3）均一粉碎模型。施加于颗粒的作用力使颗粒产生均匀的 分散性破坏，直接粉碎成微粉。仅在结合极不紧密的集合体 等特殊场合出现。
英国科学家格里菲斯（Griffith）提出了微裂纹理 论，为脆性断裂的主要理论基础。 格里菲斯微裂纹理论认为，实际材料中总是存在许 多细小的裂纹和缺陷，在外力的作用下，这些裂纹和缺 陷附近产生应力集中现象。当应力达到一定程度时，裂 纹开始扩展而导致断裂。

f
f
2 Er a 断裂应力
三种假说的统一公式(Lweis公式)如下：
dd dA C a d
式中 dA——颗粒粒度减小dd时的粉碎能耗； C，a——系数； d——颗粒粒径。
将上式积分，并使a值分别取2、1、1.5， 可分别得到Rittinger定律、kick定律和Bond 定律三种假说的表示式。 表面积假说适合于细粉碎，体积假说适合 于粗粉碎，裂缝假说适用范围介于以上两者 之间。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

2.流化床对撞式气流粉碎机
• 缺点：
– 颗粒不断高速冲击分级叶片，在生产超硬粉粒时 ，分级叶片的磨损仍很严重。
2.流化床对撞式气流粉碎机
• （5）应用：
– 高硬物料、高纯物料、难粉碎层状非金属矿、热 敏性和密集气孔性物料等。
2.流化床对撞式气流粉碎机
• （6）特征
• 利用一对或若干对喷嘴相对喷射时产生的超音速气流使 物料彼此从两个或多个方向相互冲击和碰撞而粉碎。
2.流化床对撞式气流粉碎机
– 磨损轻，污染少：从第一次撞击，粉粒主要是进 行相互之间的冲撞，对室外壁冲撞少。
– 设备体积小，占地面积少：在同等生产能力的前 提下，流化床对撞式气流磨比圆盘式气流磨体积 减少10~15%，占地面积减少15~30%。
– 自动化程度高，噪声小，生产能力大，适合于大 规模工业化生产。
2.流化床对撞式气流粉碎机
• （4）优缺点 • 优点：
–粉碎效率高，能耗低： 气流带颗粒呈多角度对撞，作用力大，粉粒的 受力复杂，外加的能量被粉粒充分吸收，喷射功 损耗少； 把流化床原理与平卧式涡轮超细分级器相结合 ，使细料及时排出，减少了因细粉过粉碎而损失 的能量。 与圆盘式气流磨相比，平均能耗减少30~50% 。
缺点：能耗较大，生产成本较高。
2.流化床对撞式气流粉碎机
• （1）流化床对撞式气流粉 碎：将对喷原理与流化床中 膨胀气体喷射流相结合。
• 流化床式气流粉碎机是德国 20世纪80年代的新产品，主 要生产厂家是德国Alpine公 司，美国、日本、中国也有 公司生产。
2.流化床对撞式气流粉碎机

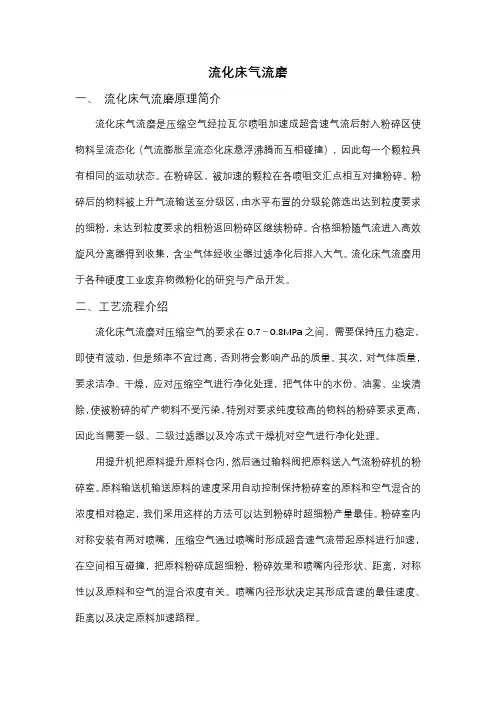

• （2）工作原理：物料通过阀门进 入料仓，螺旋将物料送入研磨室 ；空气通过逆喷嘴喷入研磨室使 物料呈流态化。被加速的物料在 各喷嘴交汇点汇合，在此，颗粒 互相冲撞、摩擦、剪切而粉碎。 粉碎的物料由上升气流输送至涡 轮式超细分级器，细粉产品经出 口排出，较粗的颗粒沿机壁返回 磨矿室，尾气进入除尘器排出。
（3）气流粉碎机的特点
3）气流粉碎纯粹是物理行为，既没有其它物质掺入其中，也没 有高温下的化学反应，因而保持物料的原有天然性质。颗粒表 面光滑，颗粒形状规整，纯度高，活性大，分散性好。 4）因为气流粉碎技术是根据物料的自磨原理而实现对物料的粉 碎，粉碎的动力是空气。粉碎腔体对产品污染极少，粉碎是在 负压状态下进行的，颗粒在粉碎过程中不发生任何泄漏。只要 空气经过净化，就不会造成新的污染源。
（a）亚音速射流喷嘴 （b）音速射流喷嘴 （c）超音速射流喷嘴 常用射流的喷嘴形式
（8）拉瓦尔喷管设计
超音速喷嘴一般有四部分构成：稳定段、亚音速 渐缩段、喉部临界截面和超音速扩散段，如图所示。 这四部分应当用光滑圆弧相连接，构成一个光滑的内 腔型面。
2.流化床对撞式气流粉碎机
2.流化床对撞式气流粉碎机
粒子在高速喷射气流交点碰 撞，该点位于流化床中心。
靠气流对粒子的高速冲击及 粒子间的相互碰撞而使粒子
粉碎，与腔壁影响不大。
磨损大大减弱。
流化床内对撞气流 交汇点示意图
2.流化床对撞式气流粉碎机
①
④
②
③
③
②
④
①
（a）平面汇聚式
（b）空间汇聚式
流化床对喷式气流粉碎机的二种粉碎室结构形式示意图
流化床气流粉碎机
1.气流粉碎机
• 利用高速气流（300～500m/s）或过热蒸汽（300～400℃）的能量使颗 粒产生相互冲击、碰撞、摩擦剪切而实现超细粉碎，广泛应用于化工、 非金属矿物的超细粉碎，是最常用的超细粉碎设备之一。
（1）气流粉碎机的工作原理
将压缩空气通过拉瓦尔喷管加速成亚音速或超音速气流，喷出的射 流带动物料作高速运动，使物料碰撞、摩擦剪切而粉碎。
被粉碎的物料随气流至分级区进行分级，达到粒度要求的物料由收 集器收集下来，未达到粒度要求的物料再返回粉碎室继续粉碎，直 至达到要求的粒度并被捕集。
（2）气流粉碎机的粉碎过程
• 压缩空气或过热蒸汽通过喷嘴后，产生高速气流且在喷嘴附近 形成很高的速度梯度，通过喷嘴产生的超音速高湍流作为颗粒 载体。物料经负压的引射作用进入喷管，高压气流带着颗粒在 粉碎室中作回转运动并形成强大旋转气流，物料颗粒之间不仅 要发生撞击，而且气流对物料颗粒也要产生冲击剪切作用，同 时物料还要与粉碎室发生冲击、摩擦、剪切作用。如果碰撞的 能量超过颗粒内部需要的能量，颗粒就将被粉碎。粉碎合格的 细小颗粒被气流推到旋风分离室中，较粗的颗粒则继续在粉碎 室中进行粉碎，从而达到粉碎目的。
2.流化床对撞式气流粉碎机
⑧
⑧
⑦
⑦
⑥
⑥
⑨
⑤
⑤
①
①
④③ ②
④ ③②
（a）物料经过喷嘴
（b）物料不经过喷嘴
流化床对喷式气流粉碎机的两种形式结构示意图
2.流化床对撞式气流粉碎机
（3）技术特点 产品细度高（d50=3～10μm），粒度分布窄且
无过大颗粒；粉磨效率高，能耗低，产量大，比其 它类型的气流磨节能50%；采用刚玉、碳化硅或PU （环）等作易磨件因而磨耗低，产品受污染少，纯 度高，可加工无铁质污染的粉体，也可粉碎硬度高 的物料；结构紧凑，简单；噪音小；可实现操作自 动化。但造价较高。
（3）气流粉碎机的特点
优点：
1） 80%以上的颗粒是依靠颗粒间的相互冲击碰撞被粉碎的，只 有不到20%的颗粒是通过颗粒与粉碎室内壁的碰撞和摩擦被粉 碎。可以粉碎莫氏硬度为1～10的材料，经气流粉碎后的物料 平均粒度细，最细可以达到0.2μm，一般为0.5μm～20μm； 粒度分布较窄，可以满足窄粒度分布产品粉的要求； 2）由于压缩空气在喷嘴处绝热膨胀会使系统温度降低，颗粒的 粉碎是在低温瞬间完成的，从而避免了某些物质在粉碎过程中 产生热量而破坏其化学成分的现象发生，尤其适用于热敏性物 料的粉碎。加工温度低（小于气流温度），材料破碎时的应变 率高，可粉碎低熔点、热敏性和生物等材料。可粉碎低熔点和 热敏性材料及生物活性制品。
• 由于物料高速直接对撞，冲击强度大，能量利用率高， 可用于粉碎莫氏硬度10级以下的各种脆性和韧性物料， 产品粒度可达亚微米级。
• 还克服了靶式靶板和循环式磨体易损坏的缺点，减少了 对产品的污染，延长了使用寿命。
• 是一种较理想和先进的气流粉碎机。
（7）拉瓦尔喷管
d* d*
d*
（8）拉瓦尔喷管设计
