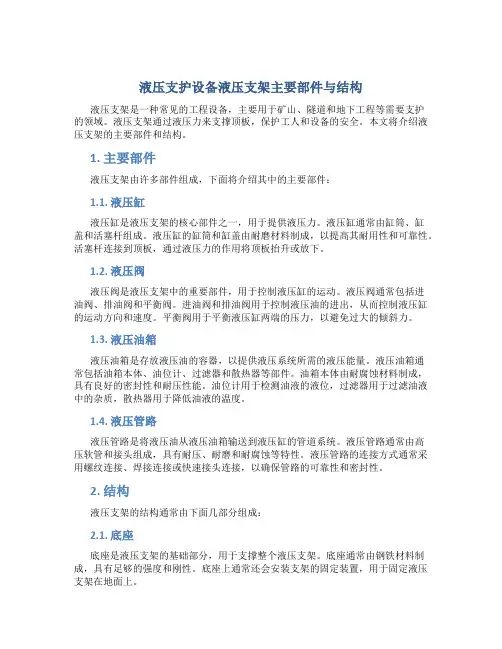

液压支护设备液压支架主要部件与结构液压支架是一种常见的工程设备，主要用于矿山、隧道和地下工程等需要支护的领域。

液压支架通过液压力来支撑顶板，保护工人和设备的安全。

本文将介绍液压支架的主要部件和结构。

1. 主要部件液压支架由许多部件组成，下面将介绍其中的主要部件：1.1. 液压缸液压缸是液压支架的核心部件之一，用于提供液压力。

液压缸通常由缸筒、缸盖和活塞杆组成。

液压缸的缸筒和缸盖由耐磨材料制成，以提高其耐用性和可靠性。

活塞杆连接到顶板，通过液压力的作用将顶板抬升或放下。

1.2. 液压阀液压阀是液压支架中的重要部件，用于控制液压缸的运动。

液压阀通常包括进油阀、排油阀和平衡阀。

进油阀和排油阀用于控制液压油的进出，从而控制液压缸的运动方向和速度。

平衡阀用于平衡液压缸两端的压力，以避免过大的倾斜力。

1.3. 液压油箱液压油箱是存放液压油的容器，以提供液压系统所需的液压能量。

液压油箱通常包括油箱本体、油位计、过滤器和散热器等部件。

油箱本体由耐腐蚀材料制成，具有良好的密封性和耐压性能。

油位计用于检测油液的液位，过滤器用于过滤油液中的杂质，散热器用于降低油液的温度。

1.4. 液压管路液压管路是将液压油从液压油箱输送到液压缸的管道系统。

液压管路通常由高压软管和接头组成，具有耐压、耐磨和耐腐蚀等特性。

液压管路的连接方式通常采用螺纹连接、焊接连接或快速接头连接，以确保管路的可靠性和密封性。

2. 结构液压支架的结构通常由下面几部分组成：2.1. 底座底座是液压支架的基础部分，用于支撑整个液压支架。

底座通常由钢铁材料制成，具有足够的强度和刚性。

底座上通常还会安装支架的固定装置，用于固定液压支架在地面上。

2.2. 支柱支柱是液压支架的主要支撑部分，用于承受顶板的重量和压力。

支柱通常由强度高的材料制成，具有足够的刚度和稳定性。

支柱通常通过液压缸与顶板连接，可以根据需要调整支柱的高度和倾斜角度。

2.3. 顶板顶板是液压支架的重要部件之一，用于支撑矿山或隧道顶部的岩石和土壤。

一、液压支架的组成：主要由顶梁、底座、掩护梁、前后连杆（或摆杆）、立柱、千斤顶、各类阀、胶管等组成。

二、辅助装置：推移装置、护帮装置、复位装置、侧护装置、调架装置、防倒防滑装置、挡矸装置等三、液压支架的分类：1、按架型结构及围岩关系分：掩护式支架、支撑式支架、支撑掩护式支架。

2、按适用煤层倾角分：一般工作面支架、大倾角支架3、按适用采高分：薄煤层支架、中厚煤层支架、大采高支架4、按适用采煤方法分：一次采全高支架、放顶煤支架、铺网支架、充填支架5、按在工作面中的位置分：工作面支架、过渡支架（排头支架）、端头支架6、按稳定机构分：四连杆机构支架、单绞点机构支架、反四连杆机构支架、摆杆机构支架、机械限位支架（橡胶限位、弹簧钢板限位、千斤顶限位等）7、按组合方式分：单架式支架、组合式支架8、按控制方式分：本架控制支架、邻架控制支架、成组控制支架9、按控制原理分：液压直接控制支架、液压先导控制支架、电液控制支架四、名称解释1、初撑力：泵站的工作压力达到整定值时，支架对顶板的支撑力称为初撑力。

2、额定初撑力：支架各立柱初撑力之和。

3、额定工作压力：支架立柱安全阀调定的开启压力。

4、额定供液压力：支架确定的泵站压力。

5、工作阻力：支架对顶板的最大支撑力称为工作阻力，是由立柱安全阀的整定压力决定的。

6、底板比压：支架的工作阻力与支架底座底板接触的面积比。

7、支架支护强度：表示单位面积支架所提供的支护能力。

8、相对残余变形量：当顶梁和底座弯曲时，为最大变形量与两垫块间距离之比；当扭转时，为最大残余变形量与其测点到厂垫块距离之比。

ZF8000/17/32型支架主要技术参数ZFG8000/19/32型过渡支架主要技术参数ZY3000/09/20掩护式液压支架主要技术参数ZY3200/09/21型掩护式液压支架主要技术参数ZF6400/17/32型放顶煤液压支架主要技术参数ZZ2600/06/12型支撑掩护式液压支架主要技术参数ZY6700/20/40型掩护式液压支架主要技术参数ZF11000/20/38放顶煤液压支架主要技术参数。

一、液压支架的组成：主要由顶梁、底座、掩护梁、前后连杆（或摆杆）、立柱、千斤顶、各类阀、胶管等组成。

二、辅助装置：推移装置、护帮装置、复位装置、侧护装置、调架装置、防倒防滑装置、挡矸装置等三、液压支架的分类：1、按架型结构及围岩关系分：掩护式支架、支撑式支架、支撑掩护式支架。

2、按适用煤层倾角分：一般工作面支架、大倾角支架3、按适用采高分：薄煤层支架、中厚煤层支架、大采高支架4、按适用采煤方法分：一次采全高支架、放顶煤支架、铺网支架、充填支架5、按在工作面中的位置分：工作面支架、过渡支架（排头支架）、端头支架6、按稳定机构分：四连杆机构支架、单绞点机构支架、反四连杆机构支架、摆杆机构支架、机械限位支架（橡胶限位、弹簧钢板限位、千斤顶限位等）7、按组合方式分：单架式支架、组合式支架8、按控制方式分：本架控制支架、邻架控制支架、成组控制支架9、按控制原理分：液压直接控制支架、液压先导控制支架、电液控制支架四、名称解释1、初撑力：泵站的工作压力达到整定值时，支架对顶板的支撑力称为初撑力。

2、额定初撑力：支架各立柱初撑力之和。

3、额定工作压力：支架立柱安全阀调定的开启压力。

4、额定供液压力：支架确定的泵站压力。

5、工作阻力：支架对顶板的最大支撑力称为工作阻力，是由立柱安全阀的整定压力决定的。

6、底板比压：支架的工作阻力与支架底座底板接触的面积比。

7、支架支护强度：表示单位面积支架所提供的支护能力。

8、相对残余变形量：当顶梁和底座弯曲时，为最大变形量与两垫块间距离之比；当扭转时，为最大残余变形量与其测点到厂垫块距离之比。

ZF8000/17/32型支架主要技术参数ZFG8000/19/32型过渡支架主要技术参数ZY3000/09/20掩护式液压支架主要技术参数ZY3200/09/21型掩护式液压支架主要技术参数ZF6400/17/32型放顶煤液压支架主要技术参数ZY3200/7.5/16型掩护式液压支架主要技术参数ZY5000/18/38型掩护式液压支架主要技术参数ZZ2600/06/12型支撑掩护式液压支架主要技术参数ZY6700/20/40型掩护式液压支架主要技术参数ZF11000/20/38放顶煤液压支架主要技术参数。

一、液压支架的工作原理及结构1、液压支架的工作原理：液压支架是以高压液压为动力，由若干液压元件（液压缸和阀件）与一些金属结构件按一定连接方式组合而成的一种采煤工作面支护设备，它能实现升架（支撑顶板）、降架（脱离顶板）、移架、推动刮板输送机前移以及顶板管理一整套工序，并能可靠地支撑顶板，有效地隔离采空区，防止矸石进入工作面，保证了正常作业所需的空间。

液压支架与采煤机、工作面刮板输送机配套使用，实现了采煤综合机械化，解决了机械化采煤工作面顶板管理落后于采煤工作的矛盾，进一步提高了采煤和运输设备的效能，减轻了煤矿工人的劳动强度，改善了安全生产条件。

2、液压支架的基本组成部分：液压支架由承载结构件、执行元件、控制和操纵元件、辅助装置、传动介质等组成。

图—1液压支架的组成1—前立柱；2—后立柱；3—顶梁；4—掩护梁；5—前连杆；6—后连杆；7—底座；8—操作阀；9—推移千斤顶⑴承载结构件有：顶梁、掩护梁和底底座等。

顶梁是直接与顶板相接触，并承受顶板岩石载荷的支架部件；掩护梁是阻挡采空区冒落矸石不涌入工作面空间，并承受冒落矸石的载荷，以承受顶板水平推力的部件；底座是直接与底板相接触，传递顶板压力到底板并承受顶板压力的支架部件。

⑵执行元件有：立柱和各种千斤顶。

立柱是支撑在顶梁（或掩护梁）和底座之间直接或间接承受顶板载荷的油缸，立柱是支架的主要动力执行元件，它的结构强度和结构形式决定了支架的支撑力的大小和支撑高度范围；千斤顶是除立柱以外的各种油缸，它完成推移刮板输送机、移设支架和调整支架及完成各种保护动作等。

⑶控制和操纵元件有：操纵阀、截止阀及各种油缸的控制阀等。

操纵阀是用以操纵支架各执行元件动作的阀，它是支架的动作指挥元件。

根据支架的执行元件多少及对动作的要求不同，操纵阀的结构也不一样。

液压支架上所用的控制阀较多，但油缸控制阀只有液控单向阀和安全阀。

⑷辅助装置：除上述三项构件以外的其它构件。

它包括推移装置、复位装置、挡矸装置、护帮装置、防倒防滑装置、喷雾装置和照明等。

前言综合机械化采煤是煤矿技术进步的标志，是煤矿增加产量、提高劳动效率、增加经济效益的重要手段。

实践证明大力发展综合机械化采煤，研制和使用液压支架是十分关键的。

至今，我国煤矿中使有的支架类型很多，按照支架采煤工作面安装位置来划分有端头支架和中间液压支架。

端头液压支架简称端头支架，专门安装在每个采煤工作面的两端。

中间液压支架是安装在除工作面端头以外的采煤工作面上所的位置的支架。

目前使用的液压支架分为三类。

即：支撑式液压支架、掩护式液压支架、支撑掩护式液压支架。

从架型的结构特点来看，由于架型的不同，它的支撑力分布和作用也不同；从顶板条件来看，由于直接类别和老顶级别的不同，支架所承受的载荷也不同，所以为了在使用中合理地选择架型，要对支架的支撑力承载力的关系进行分析，使支架的支撑力能适应顶板载荷的要求。

本设计论文则设计层煤厚度在1.9米到2.4米，老顶级别为二级，直接顶类别为一类的掩护式液压支架的设计。

支撑力较小，切顶性能差，但由于顶梁短，支撑力集中在靠近煤壁的顶板上，所以支护强度较大、且均匀，掩护性好，能承受较大的水平推力，对顶板反复支撑的次数少，能带压移架。

但由于顶梁短，立柱倾斜布置，故作业空间和通风断面小。

其因此本设计设计这类掩护式液压支架。

1 绪论1.1液压支架现状及发展趋势1.1.1 液压支架现状液压支架的设计、制造和使用，从1954年英国研制成功了液压支架发展到现在，已经基本成熟，它已经形成了能适应各种不同煤矿地质条件的各类液压支架。

从液压支架的形式来看，由支撑式液压支架发展到掩护式液压支架和支撑掩护式液压支架；从支架的质量来看，有轻型液压支架、中型液压支架和重型液压支架；从支撑高度来看，有薄煤层液压支架、中厚煤层液压支架和厚煤层液压支架，其中厚煤层液压支架又分煤层一次采全高液压支架和中间液压支架。

所以从液压支架的现状来看，由过去的手工设计、制造和使用发展到全部计算机程序设计。

总之，随着时代的发展和进步，液压支架设计、制造和使用，将越来越完善、安全、可靠。

一、液压支架的工作原理及结构1、液压支架的工作原理：液压支架是以高压液压为动力，由若干液压元件（液压缸和阀件）与一些金属结构件按一定连接方式组合而成的一种采煤工作面支护设备，它能实现升架（支撑顶板）、降架（脱离顶板）、移架、推动刮板输送机前移以及顶板管理一整套工序，并能可靠地支撑顶板，有效地隔离采空区，防止矸石进入工作面，保证了正常作业所需的空间。

液压支架与采煤机、工作面刮板输送机配套使用，实现了采煤综合机械化，解决了机械化采煤工作面顶板管理落后于采煤工作的矛盾，进一步提高了采煤和运输设备的效能，减轻了煤矿工人的劳动强度，改善了安全生产条件。

2、液压支架的基本组成部分：液压支架由承载结构件、执行元件、控制和操纵元件、辅助装置、传动介质等组成。

图—1液压支架的组成1—前立柱；2—后立柱；3—顶梁；4—掩护梁；5—前连杆；6—后连杆；7—底座；8—操作阀；9—推移千斤顶⑴承载结构件有：顶梁、掩护梁和底底座等。

顶梁是直接与顶板相接触，并承受顶板岩石载荷的支架部件；掩护梁是阻挡采空区冒落矸石不涌入工作面空间，并承受冒落矸石的载荷，以承受顶板水平推力的部件；底座是直接与底板相接触，传递顶板压力到底板并承受顶板压力的支架部件。

⑵执行元件有：立柱和各种千斤顶。

立柱是支撑在顶梁（或掩护梁）和底座之间直接或间接承受顶板载荷的油缸，立柱是支架的主要动力执行元件，它的结构强度和结构形式决定了支架的支撑力的大小和支撑高度范围；千斤顶是除立柱以外的各种油缸，它完成推移刮板输送机、移设支架和调整支架及完成各种保护动作等。

⑶控制和操纵元件有：操纵阀、截止阀及各种油缸的控制阀等。

操纵阀是用以操纵支架各执行元件动作的阀，它是支架的动作指挥元件。

根据支架的执行元件多少及对动作的要求不同，操纵阀的结构也不一样。

液压支架上所用的控制阀较多，但油缸控制阀只有液控单向阀和安全阀。

⑷辅助装置：除上述三项构件以外的其它构件。

它包括推移装置、复位装置、挡矸装置、护帮装置、防倒防滑装置、喷雾装置和照明等。

液压支护设备液压支架主要部件与结构1.液压支柱液压支柱是液压支架的核心部件，它是由活塞杆、液压油缸、密封装置和液压缸阻尼器等组成。

液压支柱通过液压油缸的液压缸壁及其内部密封装置来提供支撑力，通过活塞杆传递支撑力到顶板上。

液压缸阻尼器用于调整液压支柱的压力，保证在煤炭采掘过程中支架稳定可靠。

2.液压供油系统3.控制系统控制系统用于对液压支架的工作进行监控和控制，并实现液压支柱的自动化控制。

它包括控制台、传感器、执行器等设备。

传感器用于感知液压支柱的工作状态，如伸缩长度、支撑力等。

控制台通过对传感器信号的采集及处理，对液压支架进行控制，实现支架的升降、支撑力的调整等功能。

执行器则根据控制指令执行相应的动作。

液压支架的结构如下：1.底盘底盘是液压支架的基础结构，它用于支撑液压支柱、液压供油系统和控制系统等。

底盘一般由钢材焊接而成，具有足够的刚度和强度。

2.立柱立柱是液压支架的支撑结构，它连接底盘与顶梁，起到支撑作用。

立柱一般由高强度钢材制成，具有足够的承载能力和刚度。

3.顶梁顶梁是液压支架的主要承力构件，它连接立柱并支撑于顶板下方，用于传递顶板荷载至液压支柱上。

顶梁一般由高强度钢材焊接而成，具有足够的刚度和承载能力。

4.支架支架是液压支架的主要工作部分，它由多个液压支柱组成，用于支撑煤矿工作面顶板。

支架的结构一般由钢材焊接而成，具有足够的刚度和强度。

综上所述，液压支护设备液压支架的主要部件包括液压支柱、液压供油系统和控制系统，其结构主要由底盘、立柱、顶梁和支架等组成。

液压支架通过液压支柱提供支撑力，实现地下矿山工作面的支护作用。

液压支架的整体结构设计液压支架是一种基于液压原理和结构设计的支撑装置，常用于各种机械设备的支撑、举升、定位和固定等工作。

液压支架的整体结构设计涉及到液压系统、支撑结构、控制系统和安全保护等方面。

一、液压系统设计液压系统是液压支架的核心部分，包括液压缸、液压泵、液压管路和油箱等组成。

液压缸是液压支架实现运动的主要执行部件，液压泵是提供液压能源的核心部件。

液压管路需要合理布局，以确保液体流动的畅通和系统的动作迅速可靠。

油箱起到储存液压油和冷却液的作用，应选择合适的容量和结构。

二、支撑结构设计支撑结构是液压支架的主要承力部件，其设计应充分考虑工作负载、行程需求、稳定性和合理布局等方面。

常用的液压支架支撑结构有四柱式、六柱式和单柱式等。

四柱式支撑结构适用于较小的工作负载和行程要求，六柱式支撑结构适用于较大的工作负载和行程要求，单柱式支撑结构适用于较高的精度要求。

三、控制系统设计控制系统是液压支架实现运动控制的关键，其设计应考虑运动的平稳性、速度调节性、位置定位性和自动化程度等方面。

常用的液压支架控制系统有手动控制、脚踏控制和数控控制等。

手动控制适用于简单的操作需求，脚踏控制适用于较复杂的操作需求，数控控制适用于自动化生产线和高精度加工等需求。

四、安全保护设计安全保护是液压支架设计中至关重要的一环，其设计应考虑人身安全和设备安全两方面。

人身安全方面，液压支架应设有紧急停止装置、安全防护罩和警示标识等。

设备安全方面，液压支架应设有过载保护装置、液压管路泄漏检测装置和温度保护装置等。

在液压支架的整体结构设计中，还需要考虑外形尺寸、制造工艺、使用寿命和维护保养等方面的因素。

外形尺寸应根据实际使用需求进行选择，制造工艺应符合相关标准和规范，使用寿命应满足设备的需求，维护保养应方便、简单和及时。

总的来说，液压支架的整体结构设计应综合考虑液压系统、支撑结构、控制系统和安全保护等方面的因素，以确保液压支架的性能、稳定性和可靠性，满足不同场合的使用需求。

一、液压支架的工作原理及结构1、液压支架的工作原理：液压支架是以高压液压为动力，由若干液压元件（液压缸和阀件）与一些金属结构件按一定连接方式组合而成的一种采煤工作面支护设备，它能实现升架（支撑顶板）、降架（脱离顶板）、移架、推动刮板输送机前移以及顶板管理一整套工序，并能可靠地支撑顶板，有效地隔离采空区，防止矸石进入工作面，保证了正常作业所需的空间。

液压支架与采煤机、工作面刮板输送机配套使用，实现了采煤综合机械化，解决了机械化采煤工作面顶板管理落后于采煤工作的矛盾，进一步提高了采煤和运输设备的效能，减轻了煤矿工人的劳动强度，改善了安全生产条件。

2、液压支架的基本组成部分：液压支架由承载结构件、执行元件、控制和操纵元件、辅助装置、传动介质等组成。

2 3图一1液压支架的组成1一前立柱；2一后立柱；3一顶梁；4一掩护梁；5一前连杆；6一后连杆；7一底座；8一操作阀；9一推移千斤顶⑴承载结构件有：顶梁、掩护梁和底底座等。

顶梁是直接与顶板相接触，并承受顶板岩石载荷的支架部件；掩护梁是阻挡采空区冒落矸石不涌入工作面空间，并承受冒落矸石的载荷，以承受顶板水平推力的部件；底座是直接与底板相接触，传递顶板压力到底板并承受顶板压力的支架部件。

⑵执行元件有：立柱和各种千斤顶。

立柱是支撑在顶梁（或掩护梁）和底座之间直接或间接承受顶板载荷的油缸，立柱是支架的主要动力执行元件，它的结构强度和结构形式决定了支架的支撑力的大小和支撑高度范围；千斤顶是除立柱以外的各种油缸，它完成推移刮板输送机、移设支架和调整支架及完成各种保护动作等。

⑶控制和操纵元件有：操纵阀、截止阀及各种油缸的控制阀等。

操纵阀是用以操纵支架各执行元件动作的阀，它是支架的动作指挥元件。

根据支架的执行元件多少及对动作的要求不同，操纵阀的结构也不一样。

液压支架上所用的控制阀较多，但油缸控制阀只有液控单向阀和安全阀。

⑷辅助装置：除上述三项构件以外的其它构件。

它包括推移装置、复位装置、挡矸装置、护帮装置、防倒防滑装置、喷雾装置和照明等。

煤矿液压支架结构件组成及其作用煤矿液压支架是煤矿综采设备中最重要的设备之一，用于煤矿井下工作面开采支护顶板，保护设备和人员的安全。

液压支架结构件都有哪些组成？各个部件的作用又是什么？下面河南合信小编带大家了解一下。

一、顶梁顶梁直接与顶板接触，是支架的主要承载部件之一，其主要作用包括：1．承接顶板岩石的载荷；2．反复支撑顶板，可对比较坚硬的顶板起破碎作用；3．为回采工作面提供足够的安全空间。

顶梁的结构一般分为整体式和分体式（即顶梁前加前梁）。

本支架顶梁为整体式结构，它是由钢板拚焊的箱形结构。

左、右两侧设有和掩护梁侧护板重叠的侧护板（左、右均为活侧护板）以封闭架间空间。

支架顶梁由四条主筋和顶腹板构成变截面箱形钢板结构。

顶梁相对较长，可提供足够的行人空间。

顶梁上平面两侧边低一个板厚，用于安装活动侧护板，控制顶梁活动侧护板的千斤顶和簧套筒均设在顶梁体内，并在顶梁上留有足够的安装空间。

顶梁的主要功能是承受顶板的压力，并通过立柱和底座传递到底板。

二、掩护梁掩护梁上部与顶梁铰接，下部与前、后连杆相连，经前、后连杆与底座连为一个整体，是支架的主要连接和掩护部件，其主要作用包括：1．承受顶板给与的水平分力和侧向力，保证支架的抗扭性能；2．掩护梁与前、后连杆、底座形成四连杆机构，实现支架的运动趋势；3．阻挡后部落煤前串，维护工作空间。

另外，由于掩护梁承受的弯矩和扭矩较大，工作状况恶劣，所以掩护梁必须具有足够的强度和刚度。

本支架的掩护梁为整体箱形变截面结构，用钢板焊接而成，为保证掩护梁有足够的强度，和顶梁、前后连杆连接部位都焊有加强板，在相应的危险截面和危险焊缝处也都有加强板。

三、前、后连杆前、后连杆上下分别与掩护梁和底座铰接，共同形成四连杆机构，其主要作用包括：1．使支架在调高范围内，顶梁前端与煤壁的距离（梁端距）变化尽可能小，更好地支护顶板。

2．承受顶板的水平分力和侧向力，使立柱不受侧向力。

前、后连杆的结构形式可以是整体式，也可以是分体式。
