喷油器正确拆装步骤

斯太尔喷油器的拆装一、喷油器的拆卸(1)拆下用来固定储液罐总成支架的螺栓(3个)，将储液罐总成搬到一个可不能阻碍作业的地址。

注意：不要拆下各类软管。

(2)拆下用来固定空气滤清器支架的螺栓(4个)。

(3)剪断用来将线束固定在空气滤清器支架上的TY-RAP型电缆夹(3个)。

(4)松开空气滤清器上的进气软管(2根)上的软管卡啥，拔出软管，将空气滤清器连同支架一路拆下来。

(5)拆下每一个气缸盖罩上的螺栓(6个)，将气缸盖罩拆下来。

注意：不得重复利用橡胶密封圈。

(6)拆下喷油器接头上的螺母(2个)，拆下线束。

参考：尽管喷油器没有极性，但为了能够安装回原位，应事前做好标记。

(7)拆下线束导管上的螺栓，松开螺栓。

(8)移开线束导管，拆下漏油管上的螺钉，拆下漏油管。

(9)完全松开高压管的扩口螺母，做好从喷油器上拆下高压管的预备工作。

(10)拆下喷油器夹具的螺栓，将喷油器夹具拆下。

(11)拆下喷油器。

二、安装喷油器若是已改换了喷油器，须将喷油器内记录的校正量存入发动机ECU。

若是不能把该校正量正确存入发动机ECU，那么有可能会造成发动机故障，因此须加注意。

(1)将新的O形圈和喷油嘴底座装到用于改换的喷油器上。

(2)将喷油器插入气缸盖，安装喷油器夹具。

现在，先临时拧上夹紧螺栓。

(3)将高压管的扩口螺母临时拧在喷油器上。

(4)安装漏油管。

现在先临时拧上螺钉。

(5)现在确认喷油器的安装状态。

(6)在确认安装没有问题后，按规定扭矩拧紧喷油器夹具的夹紧螺栓。

(7)将高压管的扩口螺母按规定扭矩拧紧。

(8)将漏油管的螺钉按规定扭矩拧紧。

(9)将线束导管安装回原位，拧紧螺栓。

(10)将喷油器的线束通过线束导管，安装接头。

(11)安装气缸盖罩，拧紧盖罩螺栓。

(12)安装好空气滤清器，连接进气软管(2根)，拧紧软管卡萨。

喷油器的拆卸与更换方法喷油器是发动机燃油系统中的重要组件，其功能是在燃烧室中喷射燃油，确保正常燃烧过程。

但长时间使用后，喷油器可能会受到污染或损坏，需要进行拆卸与更换。

本文将介绍喷油器拆卸与更换的方法。

第一步：准备工具和材料在进行喷油器的拆卸和更换之前，我们需要准备以下工具和材料：1. 扳手和扭力扳手：用于拆卸和装配喷油器的螺栓；2. 柔性皮带：用于固定引擎曲轴以保持发动机位置；3. 喷油器密封圈：用于更换喷油器后重新安装；4. 海绵或干净的布料：用于拭去旧的油污。

确保在进行操作之前检查所有工具是否完好，并确保自己具备使用这些工具的能力和技巧。

第二步：找到喷油器位置在拆卸和更换喷油器之前，需要先找到喷油器的位置。

通常喷油器位于发动机的进气歧管顶部，可以根据发动机的不同型号查找细节。

如果需要，可以参考相关的技术手册或咨询专业人员的建议。

第三步：拆卸喷油器1. 断开电池的负极连接，以避免发生电气意外。

2. 利用柔性皮带固定引擎曲轴，以防止发动机的意外旋转。

3. 使用扳手和扭力扳手逐步拆卸固定喷油器的螺栓。

请注意，应按照特定的扭矩要求进行操作，以避免损坏发动机的其他部件。

4. 将喷油器从进气歧管上小心地取下。

请确保小心处理喷油器，避免造成损坏或滴漏。

第四步：更换喷油器1. 使用海绵或干净的布料清洁进气歧管上的残存污垢，确保清洁干净。

2. 取出新的喷油器，并确保其与原来的喷油器完全匹配。

检查新喷油器上的密封圈是否完好，如果有破损或老化，应更换新的密封圈。

3. 将喷油器插入进气歧管，并确保它被牢固地固定在位。

4. 使用扭力扳手按照制造商的建议，逐步拧紧喷油器的螺栓，以确保正确的扭矩。

5. 连接电池的负极，恢复电力供应。

第五步：测试和调整在更换喷油器后，应该进行测试和调整，以确保其正常工作。

可以启动发动机，观察喷油器是否有喷油或滴漏现象，并检查发动机的运行情况是否正常。

如果发现任何异常情况，应立即停止发动机，并检查是否安装正确或有其他问题。

2.0蒙迪欧喷油嘴拆卸方法引言喷油嘴是发动机燃油系统中重要的零部件之一，其功能是将燃油喷射到发动机气缸中，实现燃油燃烧。

由于长时间使用和燃油的沉积，喷油嘴可能会出现堵塞或损坏的情况，需要进行拆卸和清洁。

本文将介绍2.0蒙迪欧喷油嘴拆卸的方法。

步骤一：准备工作在开始拆卸喷油嘴之前，需要做一些准备工作，以确保工作的安全和顺利进行。

1. 确保发动机已经冷却完全，以免燃烧和烫伤。

2. 在拆卸前，关闭发动机并断开电池的负极连接。

3. 准备工具和设备，例如扳手、螺纹切割工具和油品清洗剂。

步骤二：拆卸喷油嘴的进气管在拆卸喷油嘴之前，需要先拆卸喷油嘴的进气管。

1. 使用扳手拧松进气管上的螺栓，将进气管与喷油嘴分离。

2. 将螺栓和螺母放在一个安全的地方以备后用。

步骤三：拆卸喷油嘴在拆卸喷油嘴之前，需要确保电池已断开连接，并使用螺纹切割工具进行拆卸。

1. 使用螺纹切割工具，拧松喷油嘴上的紧固螺纹。

2. 将喷油嘴从发动机上轻轻拧下，用橡胶垫或者塑料垫将其包裹，以防止零件表面损坏。

步骤四：清洁喷油嘴拆卸下来的喷油嘴可能会有沉积物和污垢，需要进行清洗。

1. 将喷油嘴放入清洁剂中，让其浸泡片刻，以软化和溶解污垢。

2. 使用刷子或喷气工具，轻轻刷洗或吹洗喷油嘴，将污垢彻底清除。

3. 清洗后，用布或纸巾擦干喷油嘴的表面。

步骤五：安装喷油嘴在喷油嘴安装之前，需要确保喷油嘴和其他零部件的清洁和完好。

1. 在安装之前，检查喷油嘴上的密封垫圈是否完好，如有损坏或变形，需要更换。

2. 将喷油嘴插入发动机上的喷油嘴孔中，然后用手轻轻旋转并拧紧。

3. 使用螺纹切割工具逆时针拧紧喷油嘴，直到紧固。

步骤六：安装喷油嘴的进气管在安装喷油嘴的进气管之前，确保喷油嘴已正确安装。

1. 将进气管与喷油嘴连接，并用扳手拧紧螺栓。

2. 检查连接是否安全并紧固，防止漏气和松脱。

结论通过正确拆卸和清洁2.0蒙迪欧喷油嘴，可以改善燃油系统的性能，提高发动机的燃烧效率。

2
北京宝瑞发柴油技术服务有限公司—博世柴油系统服务中心
博世柴油新系统发展(中国车用)
单位:千台
3
北京宝瑞发柴油技术服务有限公司—博世柴油系统服务中心
博世柴油新系统发展(中国车用)
CRS-PC
900 800 700 600 500 400 300 200 100 0 2004
CRSN
UIS-PC
UPS
北京宝瑞发柴油技术服务有限公司博世柴油系统服务中心13喷油器适配用专用的故障检测仪bosch的kts系列长城的专用诊断仪k81北京宝瑞发柴油技术服务有限公司博世柴油系统服务中心14北京宝瑞发柴油技术服务有限公司博世柴油系统服务中心15北京宝瑞发柴油技术服务有限公司博世柴油系统服务中心16与知名品牌合作北京宝瑞发柴油技术服务有限公司博世柴油系统服务中心17宝瑞发地址
11
北京宝瑞发柴油技术服务有限公司—博世柴油系统服务中心
安装步骤
第二步：进行喷油器的安装 １．注意喷油器安装的方向 ２．用专用工具把喷油器安装到位 第三步：对待安装油管进行清洁度处理 第四步：进行高压油管的安装．方法同拆卸．
第五步：进行电磁阀插头的连接．
第六步：安装回油接头．
第七步：进行泄露检查．
12
北京宝瑞发柴油技术服务有限公司—博世柴油系统服务中心
喷油器适配
用专用的故障检测仪 ＢＯＳＣＨ的ＫＴＳ系列
长城的专用诊断仪Ｋ８１
13
北京宝瑞发柴油技术服务有限公司—博世柴油系统服务中心
宝 瑞 发 一 角
14
北京宝瑞发柴油技术服务有限公司—博世柴油系统服务中心
与知名品牌合作
16
北京宝瑞发柴油技术服务有限公司—博世柴油系统服务中心

精选课件
11
安装喷油器 • 安装摇臂，调整所拆摇臂的气门间隙
精选课件
12
安装喷油器
• 安装其它的元件，恢复发动机。检查有无 泄漏。
精选课件
13
• 调整所拆摇臂的气门间隙
安装喷油器
精选课件
14
安装喷油器Байду номын сангаас
精选课件
15
安装喷油器
精选课件
16
精选课件
17
精选课件
18
4
• 用撬棒撬出喷油器
拆喷油器
精选课件
5
• 将喷油器正确入座
安装喷油器
精选课件
6
• 预紧喷油器压板固定螺栓
安装喷油器
精选课件
7
• 将高压过渡管入座
安装喷油器
精选课件
8
• 预紧高压过渡管压紧螺母
安装喷油器
精选课件
9
安装喷油器 • 紧固喷油器压板螺栓到最后的扭矩
精选课件
10
安装喷油器 • 紧固高压过渡管到最后的扭矩
Cummins
喷油器的正确拆装步骤
ISC/ISL CM850
精选课件
1
拆喷油器
1. 拆除高压过渡管
2.
拆下这缸对应的高压油管，拆下高压过渡管压紧螺母，用专用
工具3164025 拔出高压过渡管
高压油管
压紧螺母
高压过渡管
精选课件
2
• 拆除排气门摇臂
拆喷油器
精选课件
3
• 拆下喷油器压板
拆喷油器
精选课件

喷油嘴拆卸安装方法1. 喷油嘴简介喷油嘴是燃油系统中一个非常重要的组件，用于将燃油以雾化的形式喷入汽车发动机的燃烧室。

它的工作原理直接影响着发动机的燃烧效率和动力性能。

在汽车使用一段时间后，喷油嘴可能需要进行清洁或更换。

下面将介绍喷油嘴的拆卸和安装方法。

2. 工具准备在进行喷油嘴的拆卸和安装之前，我们需要准备以下工具：- 扳手- 电压表- 清洁剂- 润滑油- 工作手套- 安全眼镜3. 拆卸步骤请按照以下步骤拆卸喷油嘴：1. 断开电池负极以避免触电。

2. 打开发动机盖并定位到喷油嘴所在的位置。

3. 使用扳手固定住喷油嘴上的螺母，然后轻轻拧下嘴身。

4. 将喷油嘴从燃油导管上拆下，并小心地将喷嘴与喷油嘴之间的密封垫圈保留好。

4. 清洁喷油嘴在拆卸喷油嘴之后，我们可以进行清洁和维护工作。

以下是清洁喷油嘴的步骤：1. 将喷油嘴放入清洁剂中浸泡，以去除积累在喷油嘴上的杂质和沉积物。

2. 用软毛刷轻轻清洁喷油嘴的喷孔，确保喷孔通畅。

3. 用干净的抹布擦拭喷油嘴，确保没有残留的清洁剂。

5. 安装喷油嘴在清洁和维护完成后，我们可以开始安装喷油嘴。

以下是安装喷油嘴的步骤：1. 涂抹润滑油在喷油嘴的嘴身上，以便更容易安装。

2. 重新安装喷油嘴时，确保将密封垫圈正确放置在喷嘴和燃油导管之间。

3. 轻轻地用手拧紧喷油嘴上的螺母，确保喷油嘴安装牢固。

4. 定位好喷油嘴，然后固定发动机盖。

5. 连接电池的负极。

6. 电压测试为了确保喷油嘴的正常工作，我们需要进行电压测试。

以下是电压测试的步骤：1. 启动发动机并让其运行一段时间，以确保喷油嘴正常工作。

2. 使用电压表测量每个喷油嘴的电压输出。

正常情况下，电压应该稳定在预定范围内。

3. 如果电压存在异常，可能需要调整或更换喷油嘴。

7. 注意事项在进行喷油嘴的拆卸和安装过程中，请务必注意以下事项：- 请确保在操作喷油嘴时佩戴工作手套和安全眼镜，以保护自己的安全。

- 在断开电池之前，确保车辆的所有电子设备关闭以避免触电。

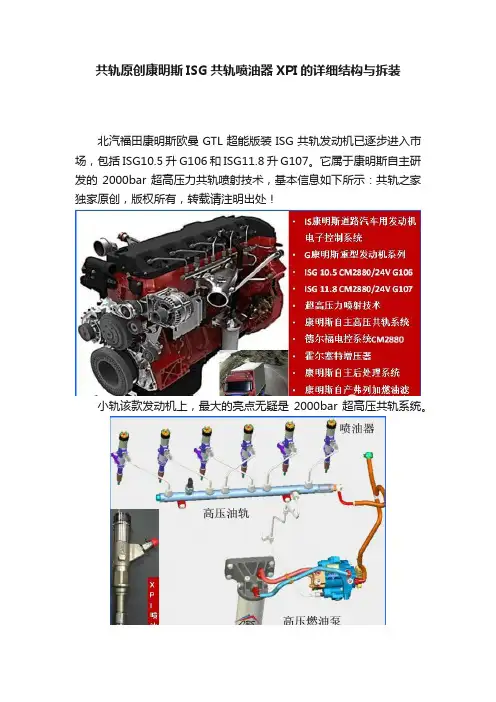

共轨原创康明斯ISG共轨喷油器XPI的详细结构与拆装北汽福田康明斯欧曼GTL超能版装ISG共轨发动机已逐步进入市场，包括ISG10.5升 G106和ISG11.8升G107。

它属于康明斯自主研发的2000bar超高压力共轨喷射技术，基本信息如下所示：共轨之家独家原创，版权所有，转载请注明出处！小轨该款发动机上，最大的亮点无疑是2000bar超高压共轨系统。

而超高压共轨系统中，无泄漏的XPI喷油器又是亮点中的亮点。

它是康明斯与瑞士行业明星斯堪尼亚SCANIA合作开发的喷油器。

其原理与博世无泄漏喷油器CRIN3.3相类似。

今天共轨之家就与泵友们一起学习XPI喷油器的详细结构及拆卸装配方法。

1XPI喷油器的拆卸方法1拧开油嘴紧帽，依次取下紧帽、油嘴针阀体、长活塞和预紧弹簧。

XPI喷油器的针阀和阀杆连成一体，统称控制活塞。

仔细察看活塞的油嘴段，侧面有相同的高压油道，如下图所示：2拧开电磁阀紧帽，依次取下电磁阀紧帽、衔铁芯、衔铁盘、缓冲弹簧、球座、密封球以及衔铁升程垫片和隔板。

电磁阀弹簧需要拧开电磁铁尾端的调整螺丝才能取出来。

3拧开阀组件紧固螺丝后，即可依次取出上阀、中阀和下阀。

拆散后的喷油器组件如下图所示：小轨阀组件的阀座由上、中、下三部分组成，这也是XPI喷油器最独到的地方。

由于是无泄漏设计，阀组件在紧固螺丝以下一端不需要隔开高低压燃油，因此阀座可以分为三部分，这样可以大大降低加工的难度。

2XPI喷油器的结构组成和所有共轨喷油器一样，XPI喷油器也分为五大组件：电磁阀、衔铁组件、阀组件、喷油器体和油嘴偶件下图所示是XPI喷油器各部件名称：欧洲主流的XPI喷油器主要有两个调整垫片：衔铁升程调整垫片和油嘴针阀升程调整垫片。

垫片越厚，升程越大。

国内ISG的XPI喷油器只有一个调整垫片，即衔铁升程垫片。

针阀升程较大，靠制造保障，不通过垫片做调整。

而电磁阀弹簧预紧力，由电磁阀尾端的螺丝来调整，螺丝旋得越紧，弹簧力就越大。

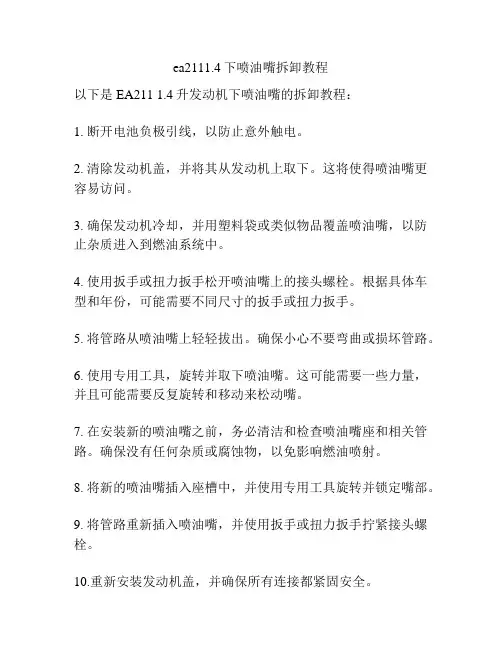

ea2111.4下喷油嘴拆卸教程
以下是EA211 1.4升发动机下喷油嘴的拆卸教程：
1. 断开电池负极引线，以防止意外触电。

2. 清除发动机盖，并将其从发动机上取下。

这将使得喷油嘴更容易访问。

3. 确保发动机冷却，并用塑料袋或类似物品覆盖喷油嘴，以防止杂质进入到燃油系统中。

4. 使用扳手或扭力扳手松开喷油嘴上的接头螺栓。

根据具体车型和年份，可能需要不同尺寸的扳手或扭力扳手。

5. 将管路从喷油嘴上轻轻拔出。

确保小心不要弯曲或损坏管路。

6. 使用专用工具，旋转并取下喷油嘴。

这可能需要一些力量，并且可能需要反复旋转和移动来松动嘴。

7. 在安装新的喷油嘴之前，务必清洁和检查喷油嘴座和相关管路。

确保没有任何杂质或腐蚀物，以免影响燃油喷射。

8. 将新的喷油嘴插入座槽中，并使用专用工具旋转并锁定嘴部。

9. 将管路重新插入喷油嘴，并使用扳手或扭力扳手拧紧接头螺栓。

10.重新安装发动机盖，并确保所有连接都紧固安全。

11.重新连接电池负极引线。

请注意，以上步骤仅提供一般性指导。

具体的步骤和工具可能会因车型和年份而有所不同。

强烈建议参考相关车辆的维修手册或咨询专业技术人员以获得详细和准确的指导。

封性能。
研磨或更换针阀偶件
03
对于磨损严重的针阀和密封面，可以进行研磨修复或更换新的
针阀偶件。
预防措施建议
使用优质燃油
选择品质好的燃油，可以减少喷油嘴堵塞的 风险。
避免发动机长时间高温运行
注意发动机的散热系统是否正常工作，避免 发动机长时间高温运行。
定期清洗油路
定期清洗发动机油路，可以去除油路中的杂 质和胶质，保持油路畅通。
准备所需工具和材料，如扳手、螺丝 刀、密封胶等。
检查喷油器型号和规格，确保与发动 机匹配。
安装过程详解
将喷油器插入到发动机的燃油 分配管中，确保喷油器与分配
管紧密配合。
使用扳手或螺丝刀固定喷油器 ，注意不要过紧或过松。
连接喷油器的电线插头，确保 插头与插座牢固连接。
在喷油器与分配管连接处涂抹 密封胶，防止燃油泄漏。
发动机高温
发动机长时间高温运行， 容易导致喷油嘴内部的密 封件老化、变形，从而引 起泄漏和堵塞。
磨损
喷油嘴长时间工作，内部 的针阀和密封面会逐渐磨 损，导致喷油量不准确和 泄漏。
针对性处理措施介绍
清洗喷油嘴
01
对于堵塞的喷油嘴，可以使用专业的清洗剂进行清洗，以去除
内部的杂质和胶质。
更换密封件
02
对于老化和变形的密封件，需要及时更换，以保证喷油嘴的密
定期检查和更换密封件
定期对喷油嘴的密封件进行检查和更换，以 保证其密封性能。
06
总结回顾与拓展延伸
关键知识点总结回顾
喷油器的基本构造和工作原理
喷油器是燃油喷射系统中的重要部件，由电磁线圈、针阀、喷孔等构成。当电磁线圈通电 时，产生磁场吸引针阀开启，燃油经过喷孔喷出。

2.4.7喷油器的拆装1．拆下高压油管和固定螺母，用木锤振松喷油器，取出总成，视需要可用专用拉器拉出；2．清洗喷油器外部；3．分解喷油器的上部，旋松调压螺钉紧固螺帽，取出调压螺钉、调压弹簧和顶杆，将喷油器倒夹在台钳上，旋下针阀体紧固螺帽，取下针阀体和针阀；4．针阀偶件成对浸泡在清洁的柴油里。

如果针阀和针阀体难以分开，可用钳子垫上橡胶片夹住针阀尾端拉出；5．装配步骤与拆卸步骤相反，按“后拆先装”的原则进行装配。

2.4.8喷油泵的拆装1．喷油泵的拆卸（1）先堵住低压油路进出油口和高压油管接头：防止污物进人油路，用柴油、煤油、汽油或中性金属清洗剂清洗泵体外部。

旋下调速器底部的放油螺钉，放尽机油；（2）将油泵固定在专用拆装架或自制的T型架上，拆下输油泵总成、检视窗盖板、油尺等总成附件及泵体底部螺塞；（3）转动凸轮轴，使1缸滚轮体处于上止点，将滚轮体托板(或销钉)插入调整螺钉与锁紧螺母之间(或挺柱体锁孔中)，使滚轮体和凸轮轴脱离；（4）拆下调速器后盖固定螺钉，将调速器后壳后移到倾斜适当角度，拨开连接杆上的锁夹或卡销，使供油齿杆和连接杆脱离。

用尖咀钳取下启动弹簧、取下调速器后壳总成。

（5）用专用扳手固定住供油提前角自动调节器，在喷油泵另一端用专用套筒拆下调速飞块支座固定螺母，用拉器拉下飞块支座总成，用专用套筒拆下提前器固定螺母，用拉器拉下提前器。

（6）拆凸轮轴部件：拆卸前应先检查凸轮轴的轴向间隙(0.05～0.10mm)。

将测得值与标准比较，即可在装配时知道应增垫片的厚度。

若不需要更换凸轮轴轴承，先测间隙也可减少装配时的反复调整。

拆下前轴承盖，收好调整垫片，拆下凸轮轴支撑轴瓦。

用木锤从调速器一端敲击凸轮轴，将轴和轴承一起从泵体前端取下。

若需要更换轴承，可用拉器拉下轴承；（7）将泵体检视窗一侧向上放平。

从油底塞孔中装入滚轮挺柱顶持器，顶起滚轮部件，拔出挺柱托板(或销钉)，取出滚轮体总成，按上述方法，依次取出各缸滚轮体总成。

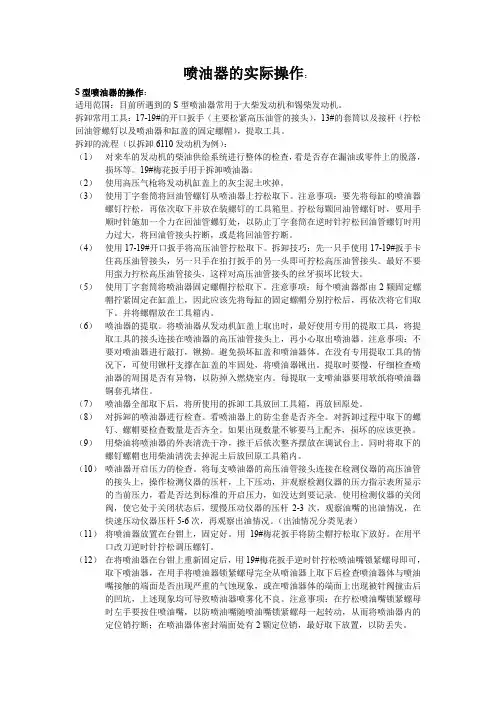

喷油器的实际操作：S型喷油器的操作：适用范围：目前所遇到的S型喷油器常用于大柴发动机和锡柴发动机。

拆卸常用工具：17-19#的开口扳手（主要松紧高压油管的接头），13#的套筒以及接杆（拧松回油管螺钉以及喷油器和缸盖的固定螺帽），提取工具。

拆卸的流程（以拆卸6110发动机为例）：（1）对来车的发动机的柴油供给系统进行整体的检查，看是否存在漏油或零件上的脱落，损坏等。

19#梅花扳手用于拆卸喷油器。

（2）使用高压气枪将发动机缸盖上的灰尘泥土吹掉。

（3）使用丁字套筒将回油管螺钉从喷油器上拧松取下。

注意事项：要先将每缸的喷油器螺钉拧松，再依次取下并放在装螺钉的工具箱里。

拧松每颗回油管螺钉时，要用手顺时针施加一个力在回油管螺钉处，以防止丁字套筒在逆时针拧松回油管螺钉时用力过大，将回油管接头拧断，或是将回油管拧断。

（4）使用17-19#开口扳手将高压油管拧松取下。

拆卸技巧：先一只手使用17-19#扳手卡住高压油管接头，另一只手在拍打扳手的另一头即可拧松高压油管接头。

最好不要用蛮力拧松高压油管接头，这样对高压油管接头的丝牙损坏比较大。

（5）使用丁字套筒将喷油器固定螺帽拧松取下。

注意事项：每个喷油器都由2颗固定螺帽拧紧固定在缸盖上，因此应该先将每缸的固定螺帽分别拧松后，再依次将它们取下。

并将螺帽放在工具箱内。

（6）喷油器的提取。

将喷油器从发动机缸盖上取出时，最好使用专用的提取工具，将提取工具的接头连接在喷油器的高压油管接头上，再小心取出喷油器。

注意事项：不要对喷油器进行敲打，锹拗。

避免损坏缸盖和喷油器体。

在没有专用提取工具的情况下，可使用锹杆支撑在缸盖的牢固处，将喷油器锹出。

提取时要慢，仔细检查喷油器的周围是否有异物，以防掉入燃烧室内。

每提取一支喷油器要用软纸将喷油器铜套孔堵住。

（7）喷油器全部取下后，将所使用的拆卸工具放回工具箱，再放回原处。

（8）对拆卸的喷油器进行检查。

看喷油器上的防尘套是否齐全。

对拆卸过程中取下的螺钉、螺帽要检查数量是否齐全。

小型拖拉机喷油泵和喷油器的拆装方法拖拉机的喷油泵和喷油器是发动机燃油供给系统的重要组成部分。

当喷油系统出现故障时，经常需要拆下喷油泵和喷油器进行检修或更换。

下面将介绍小型拖拉机喷油泵和喷油器的拆装方法。

拆装喷油泵的方法如下：1.首先，停车并切断发动机的电源。

2.拆卸燃油管路：先使用扳手或火花扳手拆卸喷油器与喷油泵间的燃油连接螺钉。

然后，拆卸喷油泵与进油管路的连接螺钉。

最后，拔下燃油管路，将其保持在安全位置以防止污染或损坏。

3.拆卸喷油泵：使用适当的工具将喷油泵上的连接螺钉拆卸下来。

这些螺栓通常由螺母固定在发动机上。

拆下螺栓后，即可拆卸喷油泵。

请注意，喷油泵可能非常重，故需要三个或以上乘员一起合作进行拆卸。

4.安装喷油泵时，需要将其定位到相应的位置，并使用手工扳手或电动扳手将螺栓紧固在发动机上。

请确保喷油泵与发动机连接螺栓正确安装并紧固。

5.安装燃油管路：将燃油管路插入相应的位置，并用相关螺母重新连接喷油泵与喷油器。

拆装喷油器的方法如下：1.喷油器拆装前，请确保发动机已停止，并且没有电源。

2.用扳手或火花扳手拆卸喷油器与喷油管路间的连接螺钉。

通常，每个缸体上有一个喷油器。

请记住连接螺钉的位置，以便在重新安装时确保其正确放置。

3.用特定工具或尖嘴钳拆下喷油器。

在拆卸过程中，需小心以免损坏喷油器。

除非清洁或更换，否则请将其待在安全位置并尽量避免触摸喷油器的喷孔和密封面。

4.安装喷油器之前，务必清洁喷油孔和密封面。

使用无纤维碱性清洁剂和洁净无纤维布擦拭。

5.安装喷油器：将喷油器小心地放入相应位置，并确保连接螺钉正确放置。

使用适当的力量拧紧连接螺钉，以确保其牢固连接。

在拆装喷油泵和喷油器的过程中，请务必格外小心避免过度拧紧或损坏相关零件。

拆装时，应注意所有相关安全规定，遵守相关操作手册的指导和建议。

如果您对拆装过程不太熟悉，建议寻求专业技术人员的帮助，以确保操作的正确性和安全性。

N o n g j i y u w e i x i u燃油供给系统是柴油机的重要组成部分，属于柴油机的心脏，而喷油器又恰恰是该系统最重要的部件。

喷油器技术状态的好与否将直接影响着柴油机能否正常工作。

喷油器作为柴油机三大精密偶件之一，和其他零部件有所不同，对其加工和装配精度的要求十分严格，不能随意进行拆卸。

否则，不但影响使用寿命，而且极容易造成喷油器精密偶件的损坏，以致影响其使用寿命。

一、喷油器的拆卸方法1拆卸喷油器时，对于密封垫圈为锥垫的喷油器，在拧松喷油嘴紧帽前，须首先将锥垫卸下，以避免喷油嘴针阀体在锥垫夹持下，随着喷油嘴紧帽同时转动，造成喷油嘴针阀体定位销折断，甚至导致喷油器壳体与喷油嘴针阀体定位销开裂。

对于壳体上有定位销的喷油器，在拧松喷油嘴紧帽之前，应先拧退喷油压力调整螺钉，以避免喷油嘴偶件在喷油嘴弹簧压力作用下向外偏移，以致对定位销产生较大的扭矩，造成定位销折断，甚至导致销孔开裂。

在拆下喷油器后，一定要记清楚所在气缸的序号，千万不要弄错。

由于针阀和喷嘴体都属于超精密部件，因而拿放喷油嘴总成时一定要格外小心，不能有丝毫的损坏。

另外要注意的是，在发动机上卸下喷油器总成后，要先将总成外部清洁干净，然后再逐步在喷油器手泵实验台上进行检验，细致地检查喷射初始压力、喷雾质量以及漏油状况。

如经过检查确认质量良好，可以不必对其进行解体。

二、喷油器的拆卸要点喷油器的拆装有着一定的程序和专用工具，所以说，拆装工作人员必须按一定的程序，使用专用拆装工具进行拆装，不得随意拆装，更不能随便敲击，以免造成损坏。

喷油器拆解时，应先拆解喷油器的上部分，旋松调压螺钉紧固螺帽，取出调压螺钉、调压弹簧和顶杆，将喷油器倒夹在工作台钳上，松下针阀体紧固螺帽，取出针阀体及针阀。

如果遇到针阀体难以从紧帽中取出的情况，就要先抽出针阀，然后再在针阀体的头部垫上木块，轻轻击打出针阀体。

如果针阀难以从针阀体内取出时，可在汽油中浸泡一会儿就会取出。

分解与组装 喷油嘴的拆卸与按装
Section 6.1
1喷.拆下油气门嘴罩 (的1). 拆卸与组装
2. 拆卸摇臂组件(2). 3.拆开高压燃油管 (3), 然后拆下喷油嘴上的 电线和喷油嘴(4). 4.从喷油嘴顶端和摇臂壳处拆开喷油嘴上的 线束, 并取下(依次松开各螺母) 喷油嘴下穿一铁丝, 拉出喷油嘴(不可以在上 部转动或撬喷油嘴)
5) 紧固套 (14). 力矩: 39.2 – 49.0 Nm {4 – 5 kgm}
6) 按装线束. 拧紧喷油嘴顶部的螺母. 力矩: 2 ± 0.2 Nm {0.2 ± 0.02 kgm}
喷喷油油嘴嘴的线的束拆压下卸与组装
按装线夹
摇臂组件按装力矩: 93 – 103 Nm {9.5 – 10.5 kgm}
气门罩螺栓力矩: .5 kgm}
准备按装喷油嘴
喷油嘴的拆卸与组装
紧固螺栓的机油面
喷油嘴的按装与硬管的按装顺序如下. 1) 把座 (12) 装到喷油嘴 (11), 然后放入按装部位. 2) 临时装上螺栓 (13). 紧一点但喷油嘴要能动 3) 临时装上套 (14) 到喷油嘴 (11). 紧到它与喷油嘴相碰并
停止
4) 紧固按装螺栓 (13) . 力矩:58.8 – 73.5 Nm {6.0 – 7.5 kgm}

福克斯喷油嘴的拆卸方法引言福克斯喷油嘴是汽车燃油系统中的重要组成部分，负责将燃油喷射到汽缸中进行燃烧。

在维护和修理汽车时，有时会需要拆卸福克斯喷油嘴。

本文将介绍福克斯喷油嘴的拆卸方法，帮助读者正确高效地完成这一任务。

材料准备在开始拆卸福克斯喷油嘴之前，我们需要准备以下工具和材料：- 扳手- 螺丝刀- 汽车维修手册（可选）- 清洁剂步骤一：断开电池连接在拆卸福克斯喷油嘴之前，我们需要确保车辆处于安全状态。

为此，我们需要先断开车辆的负极电池连接。

使用扳手松开电池的负极螺钉，并将负极电缆从电池上取下。

步骤二：找到喷油嘴福克斯喷油嘴通常位于引擎上方，沿着气缸盖安装。

如果您不确定喷油嘴的具体位置，可以参考汽车维修手册或在线搜索相关信息。

步骤三：清洁工作在拆卸喷油嘴之前，我们需要对其周围的区域进行清洁，以防止尘土和污垢进入发动机内部。

使用清洁剂和干净的布或刷子清洁喷油嘴周围的部分。

步骤四：断开喷油嘴连接福克斯喷油嘴通常与供油系统相连，我们需要将其脱离这些连接。

首先，找到喷油嘴上方的供油管路。

使用扳手或螺丝刀，松开供油管路连接螺纹，将其从喷油嘴上取下。

步骤五：拆卸喷油嘴福克斯喷油嘴通常通过螺纹连接到气缸盖上。

使用扳手或专用的喷油嘴扳手，逆时针旋转，拧下喷油嘴。

在拧下嘴时，请小心不要损坏周围的零件或密封垫。

步骤六：检查和清洁喷油嘴一旦福克斯喷油嘴被拆卸下来，我们可以对其进行检查和清洁。

请注意，福克斯喷油嘴是精密的零件，任何损坏或污垢都可能导致汽车性能下降。

使用清洁剂和刷子清洁喷油嘴的喷油孔，并确保其通畅。

步骤七：安装新的喷油嘴如果福克斯喷油嘴需要更换，我们需要先将新的喷油嘴准备好。

确保新喷油嘴与旧喷油嘴完全匹配，并使用辊塑料膜涂抹一些清洁剂或润滑油。

将新喷油嘴插入气缸盖中，按逆时针方向旋转，直到它完全紧固。

步骤八：连接喷油嘴将喷油嘴与供油系统重新连接。

使用扳手或螺丝刀，将供油管路螺纹连接到喷油嘴上，确保紧固但不要过紧。

柴油机喷油器的拆卸与装配我国现在的农机维修点，主要是换件修理，一遇问题首先想到的是拆卸，而喷油器不同于其它零部件，它的加工、装配精度要求很高，拆装不当很可能破坏它原有的配合，导致其技术状态变差，使用寿命降低。

1．喷油器从发动机上卸下技巧从发动机上拆卸喷油器时，有时会遇到喷油器粘结在气缸上而无法拆下，这是由于燃烧室积碳粘结喷油嘴，此时不可以强拆硬拉，以免损坏机件。

可按如下的方法试一试：（1）当积碳粘结轻微时，把高压油管、回油管、压板卸下后，用小铁锤前后、左右轻轻敲打喷油器上部，用固定扳手或活动扳手夹住喷油器的护帽，先顺时针扳动，再逆时针扳动，顺、逆转动几次后，用中号或大号螺钉旋具(螺丝刀)撬住喷油器体凸肩，即可把其卸下。

（2）当积碳粘结严重时，把油路和附件拆卸后，用煤油滴入喷油器安装座孔中，或者喷入少量的螺栓松动剂，过一段时间用坚实的木棒沿径向圆周切线方向左右敲击喷油器，使喷油器转动，再左右扳动使喷油器松动，用螺钉旋具(螺丝刀)撬住喷油器体凸肩(在进油口处)，把喷油器逐渐拔出。

（3）如果喷油器总成粘结很严重用上述方法也卸不下来，只能先旋出喷油器体，将喷油嘴和压帽先剩在缸盖内。

然后拆下缸盖，由缸盖下面打出喷油嘴，再拆下喷油器上体（不要装入喷油嘴），用顶杆打出全部喷油器体。

这种做法虽然喷油器体报废了，不过可以打出。

如果特别紧，可以在旋入喷油器上体前，用氧气乙炔焰，将缸盖中的喷油嘴压帽烤红拆下，注意千万小心别伤到缸盖。

2．喷油器拆解方法使油嘴朝上将喷油器夹紧有铜衬垫的台式虎钳上，旋下紧帽，取出针阀偶件，拔出针阀浸入清洁油中。

然后将喷油器翻转180 °，夹紧后旋下调压螺帽和调压螺钉，取出调压弹簧及顶杆。

针阀咬住时应在柴油中浸泡一定时间，然后用铁钳垫一软布夹住针阀，轻轻转动的同时拔出，以防拉毛。

喷油器喷油嘴紧帽的拧紧力矩很大，拆装喷油器时，如果没有台虎钳会感到困难。

可以用下述方法试一试：①一人用大号活动扳手钳在喷油器体的方块部位，并把喷油器按在木板上钳住压稳；另一人用合适的开口扳手一端夹住喷油嘴紧帽，用锤子敲击开口扳手的另一端，振松后便能把喷油嘴紧帽卸下。

Cummins
喷油器的正确拆装步骤
ISC/ISL CM850
拆喷油器
1. 拆除高压过渡管
2.
拆下这缸对应的高压油管，拆下高压过渡管压紧螺母，用专用
工具3164025 拔出高压过渡管
高压油管
压紧螺母
高压过渡管
• 拆除排气门摇臂
拆喷油器
• 拆下喷油器压板
拆喷油器
• 用撬棒撬出喷油器
拆喷油器
• 将喷油器正确入座
• 调整所拆摇臂的气门间隙
安装喷油器
安装喷油器
安装喷油器
安装喷油器
• 预紧喷油器压板固定螺栓
安装喷油器
• 将高压过渡管入座
安装喷油器Biblioteka • 预紧高压过渡管压紧螺母
安装喷油器
安装喷油器 • 紧固喷油器压板螺栓到最后的扭矩
安装喷油器 • 紧固高压过渡管到最后的扭矩
安装喷油器 • 安装摇臂，调整所拆摇臂的气门间隙
安装喷油器
• 安装其它的元件，恢复发动机。检查有无 泄漏。
