单片机原理及应用
——Atmega16的C语言开发及应用
实训指导书
武汉电力职业技术学院
实训一 Atmega16单片机实训装置及开发工具的研究
1、实训目的
（1）熟悉实训任务；
（2）熟悉、了解单片机实验装置；
（3）熟悉CodeVisionAVR C单片机开发软件的使用方法；
（4）熟悉双龙电子MCU在系统编程软件——SLISP或在系统编程下载软件PonyProg2000
的使用方法。
（5）掌握Atmega16单片机的第一次使用。
2、实训方式
讲练结合，以练为主。
3、实训指导
单片机ATmega16主要单元原理图如图1~图5所示。
图1 Atmega16最小配置模块、程序下载、异步通信RS232连接原理图
图2 8位LED显示器模块连接原理图
液晶显示器
图3 8×8点阵显示器模块、16×2LCD液晶显示器模块连接原理图
图4 发光二极管LED、拨动开关模块原理连接图
J06
J16
J26
J36J35J34J14
J24J04
J15
J25J05VCC
J37J17
J27J07
图5 模拟电压信号模块、4×4键盘模块原理接线图
ATmega16在出厂时配置为1MHZ的内部晶振，并使能JTAG仿真接口。所以单片机在XINHAO
Vcc ANJIAN
1 R1
2 R2 3 R3 Rw 4 R4
5 R5
6 R6
7 R7
8 R8 Vcc 9 GND 10 首次使用时必须通过熔丝重新配置为外部晶振并取消JTAG功能。方法如下：
（1）启动“SLISP”，如下图6所示。将“通信参数设置及器件选择”栏按图中所示设
置，并在“编成选项”栏中选中“配置熔丝”选项，此时会弹出“配置熔丝设置”窗口如图
7所示。
图6 SLISP程序下载窗口
图7 熔丝配置窗口一
（2）在弹出的“配置熔丝设置”窗口中，将所有选项全部取消，如图8所示。
图8 熔丝配置窗口二
3）单击“编程配置”按钮，进行熔丝的重新配置。
、思考题
单片机原理及应用电子教案课件
第一章：单片机概述
1.1 单片机的定义和发展历程
1.2 单片机的特点和应用领域
1.3 单片机的分类和主要性能指标
1.4 单片机的发展趋势和前景
第二章：单片机的基本组成原理
2.1 单片机的硬件组成
2.2 单片机的软件组成
2.3 单片机的工作原理
2.4 单片机的时序和工作状态
第三章：单片机的指令系统
3.1 单片机的指令格式和分类
3.2 单片机的寻址方式
3.3 单片机的常用指令及其功能
3.4 单片机的特殊指令及其功能
第四章：单片机的编程技术和应用
4.1 单片机的编程语言和工具
4.2 单片机的编程步骤和技巧
4.3 单片机的程序调试和优化
4.4 单片机的应用领域及实例
第五章：单片机的接口技术和扩展应用 5.1 单片机接口技术的基本概念
5.2 单片机的并行接口和串行接口
5.3 单片机的外设接口及驱动电路
5.4 单片机的扩展应用及实例
第六章：单片机的中断系统
6.1 中断系统的概念和分类
6.2 单片机中断系统的工作原理
6.3 单片机中断系统的编程和应用
6.4 外部中断源的识别和应用实例
第七章：单片机的定时器和计数器
7.1 定时器和计数器的基本概念
7.2 单片机定时器和计数器的工作原理
7.3 单片机定时器和计数器的编程和应用
7.4 定时器和计数器应用实例
第八章：单片机的串行通信接口
8.1 串行通信的基本概念和标准
8.2 单片机串行通信接口的工作原理
8.3 单片机串行通信的编程和应用
8.4 串行通信接口应用实例
第九章：单片机的人机交互接口
9.1 人机交互接口的基本概念
9.2 单片机与显示器接口的编程和应用 9.3 单片机与键盘接口的编程和应用
9.4 单片机与鼠标和触摸屏接口的编程和应用
第十章：单片机的开发工具和环境
10.1 单片机开发工具的分类和功能
10.2 单片机编程软件的使用和操作
10.3 单片机仿真器和调试器的工作原理和使用方法

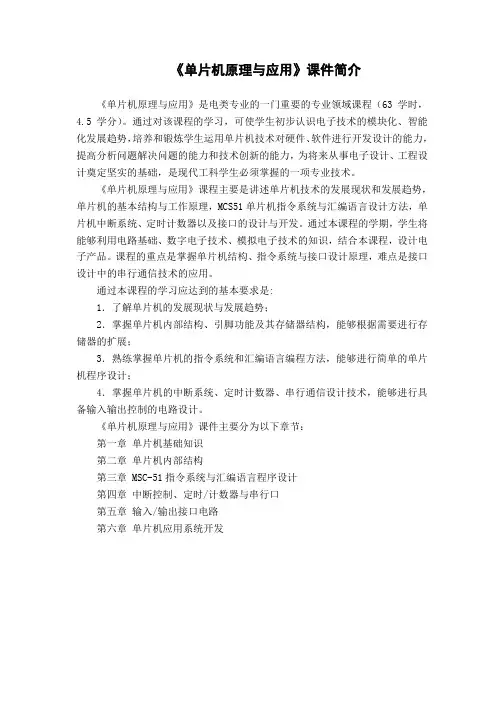

《单片机原理与应用》课件简介
《单片机原理与应用》是电类专业的一门重要的专业领域课程（63学时，
4.5学分）。通过对该课程的学习，可使学生初步认识电子技术的模块化、智能
化发展趋势，培养和锻炼学生运用单片机技术对硬件、软件进行开发设计的能力，
提高分析问题解决问题的能力和技术创新的能力，为将来从事电子设计、工程设
计奠定坚实的基础，是现代工科学生必须掌握的一项专业技术。
《单片机原理与应用》课程主要是讲述单片机技术的发展现状和发展趋势，
单片机的基本结构与工作原理，MCS51单片机指令系统与汇编语言设计方法，单
片机中断系统、定时计数器以及接口的设计与开发。通过本课程的学期，学生将
能够利用电路基础、数字电子技术、模拟电子技术的知识，结合本课程，设计电
子产品。课程的重点是掌握单片机结构、指令系统与接口设计原理，难点是接口
设计中的串行通信技术的应用。
通过本课程的学习应达到的基本要求是:
1．了解单片机的发展现状与发展趋势；
2．掌握单片机内部结构、引脚功能及其存储器结构，能够根据需要进行存
储器的扩展；
3．熟练掌握单片机的指令系统和汇编语言编程方法，能够进行简单的单片
机程序设计；
4．掌握单片机的中断系统、定时计数器、串行通信设计技术，能够进行具
备输入输出控制的电路设计。
《单片机原理与应用》课件主要分为以下章节：
第一章 单片机基础知识
第二章 单片机内部结构
第三章 MSC-51指令系统与汇编语言程序设计
第四章 中断控制、定时/计数器与串行口
第五章 输入/输出接口电路
第六章 单片机应用系统开发
.
;.. 第一章习题
1.1 单项选择题
（1） 单片机又称为单片微计算机，最初的英文缩写是____。 答案(D)
A.MCPB.CPUC.DPJD.SCM
（2） Intel公司的MCS-51系列单片机是______的单片机。 答案(C)
A.1位B.4位C.8位D.16位
（3） 单片机的特点里没有包括在内的是______。答案(C)
A.集成度高B.功耗低C.密封性强D.性价比高
（4） 单片机的发展趋势中没有包括的是______。答案(B)
A.高性能B.高价格C.低功耗D.高性价比
（5） 十进制数56的二进制数是 ______。答案(A)
A.00111000BB.01011100BC.11000111BD.01010000B
（6） 十六进制数93的二进制数是______。答案(A)
A.10010011BB.00100011BC.11000011BD.01110011B
（7） 二进制数11000011的十六进制数是______。答案(B)
A.B3HB.C3HC.D3HD.E3H
（8） 二进制数11001011的十进制无符号数是______。答案(B)
A.213B.203C.223D.233
（9） 二进制数11001011的十进制有符号数是______。答案(B)
A.73B.-75C.-93D.75
（10）十进制数29的8421BCD压缩码是______。答案(A)
A.00101001BB.10101001BC.11100001BD.10011100B
（11）十进制数-36在8位微机中的反码和补码是______。答案(D)
A. 00100100B、11011100BB.00100100B、11011011BC.10100100B、11011011BD.11011011B、11011100B
（12）十进制数+27在8位微机中的反码和补码分别是______。答案(C)
