三一内部资料SY310挖掘机电气培训教材.pdf

挖掘机电气系统培训教材一、前言随着建筑产业的不断发展，越来越多的建筑机械被应用于建筑工地上，其中挖掘机作为具有重要作用的工程机械之一，其应用领域非常广泛，广泛应用于土木工程、城市建设和矿山等领域。

在挖掘机的生产和使用过程中，电气系统是不可或缺的重要组成部分。

因此，对挖掘机电气系统的学习，具有重要意义。

本教材针对挖掘机电气系统进行深层次的解析，旨在帮助读者更好地了解并掌握挖掘机的电气系统。

二、电气系统的概述2.1 电气系统的分类挖掘机电气系统按照使用电压分类可以分为低压电气系统和高压电气系统两种。

其中低压电气系统指的是电压在1000伏以下的电气系统，多数采用24V的直流电压。

高压电气系统指的是电压在1000伏以上的电气系统。

2.2 电气系统的组成挖掘机的电气系统主要由以下五个部分组成：•电源系统•控制系统•信号系统•照明系统•仪表系统2.3 电源系统电源系统主要是提供电气系统所需要的电力，其中包括蓄电池、发电机和稳压器等组成部分。

蓄电池主要是提供挖掘机启动所需的电流，发电机则是为电气系统提供所需的电流，稳压器则起到稳定电压的作用。

2.4 控制系统控制系统主要负责挖掘机各种功能的启停和控制，其中包括发动机控制系统、辅助系统控制、液压系统控制、控制柜等部分。

在各个具体实现中会有所不同。

2.5 信号系统信号系统主要是向操作者传达有关机器状态的信息，包括转速、油压、温度等指标值，大大提高了机器的使用安全性，同时也帮助操作员更好地掌握机器的使用情况。

2.6 照明系统照明系统主要是为夜间作业提供必要的照明，大大改善了挖掘机在夜间的操作安全性，同时也提高了夜间工作的效率和质量。

2.7 仪表系统仪表系统主要是对挖掘机进行各种参数的测量，包括机器的各项指标、温度、速度等，可以及时响应机器的异常情况，并及时给出提示，以确保机器的安全使用。

三、电气系统的维护挖掘机电气系统的使用过程中，维护工作十分重要。

维护可以及时发现机器的潜在问题，并采取相应的手段进行修复和调整。

新员工挖机培训课程资料---电器系统10、仪表和监控本机器电气系统包括报警单元及电子监控系统，仪表包括发动机水温表、发动机油压表、燃油油位表、电压表、工作小时计、发动机转速表。

所有仪表带背光装置。

图3 1、组合表 2、报警单元 3、组合开关组合表：包括柴油机冷却液温度表、柴油油量表、工作小时计、发动机转速表、柴油机机油压力表、系统电压表。

图51、发动机水温模拟量显示2、水温/液压油温精确值显示3、燃油量模拟量显示4、工作小时累计显示 5、发动机转速模拟量显示 6、转速精确值显示7、机油压力模拟量显示 8、系统电压/机油压力精确值显示发动机冷却水温表（1）--指示发动机冷却液的温度；发动机冷却水温在LCD屏中显示趋势。

水温/液压油温精确值显示（2）--数码显示当前水温或液压油温的精确温度值，使用FUN功能键切换显示水温或液压油温，单位℃。

燃油油位(3)--指示燃油箱的油位，当燃油指示油面在“0”附近时应立即加油。

燃油量在LCD屏中显示趋势。

小时计（4）--显示机器累计工作时间。

转速表（5、6）--显示发动机飞轮转速； LCD屏上部（5）显示趋势， LCD屏下部（6）数码显示当前转速的精确值，单位转/分（RPM）。

机油压力表（7）--显示发动机机油压力，如发动机机油压力过低，应立即停止机器，停止发动机并找出故障的原因，在排除故障之前不要操作机器。

机油压力在LCD屏中显示趋势。

电压/机油压力精确显示（8）--在默认情况下LCD屏数码显示当前系统电压值，单位伏特（V）；通过按动功能键FUN，可切换到显示当前机油压力的精确值，单位Mpa。

报警单元：包括机油压力超低、冷却液温度超高、液压油温超高、油水分离报警、充电指示、预热指示、空气滤芯堵塞，位于机器报警测控点的传感器实时监控整机的运行状况，并根据传感器，压力开关、温度开关的输入信号完成数据的采集和数据处理，驱动报警单元进行报警指示灯亮报警提醒司机。

报警单元在仪表盘上分布情况如下图所示，使用的都是国际通用的符号。

挖掘机电气系统培训教材挖掘机电气系统培训教材第一章挖掘机电气系统的概述挖掘机电气系统是挖掘机的重要组成部分，主要由电子控制系统、马达驱动系统、传感器监测系统、电池供电系统等多个部分组成。

电气系统的设计、维护与修理对于挖掘机的正常使用和操作很重要。

本章将对挖掘机电气系统的概述进行介绍。

1.1 电子控制系统电子控制系统是挖掘机电气系统中的核心部分，它主要负责对挖掘机的各种功能进行控制与管理，包括发动机控制、行走系统控制、液压系统控制和工作装置控制等。

该系统主要由控制器、传感器、执行器和线束组成。

控制器是电子控制系统的主要设备，它负责与其他设备通讯，控制机器行动。

1.2 马达驱动系统马达驱动系统是挖掘机电气系统的重要组成部分，主要包括车体驱动马达、行走驱动器、转台驱动器等。

马达驱动系统由控制器、马达和传动装置组成，控制器负责接收马达控制信号，将其转化为能够驱动马达的电信号，并控制传动装置。

马达通过传动装置带动机器进行行走或转动。

1.3 传感器监测系统传感器监测系统是挖掘机电气系统的关键部分，它主要用于监测和传递机器的相关参数信息，包括油液温度、油液流量、机器位置和速度等。

传感器监测系统通过传感器采集机器的各种参数信息，将其转换为电信号，并传递给控制器进行处理。

1.4 电池供电系统电池供电系统是挖掘机电气系统的配套设施，主要负责为挖掘机的电气设备提供电力供应。

该系统包括蓄电池、电源开关和电气线路等部分，其中蓄电池是电气系统的核心部分，负责为整个系统供电。

第二章挖掘机电气系统的工作原理挖掘机电气系统的工作原理是整个电气系统运行的基础，了解工作原理可以帮助我们更好地理解和操作挖掘机。

本章将对挖掘机电气系统的工作原理进行介绍。

2.1 控制器工作原理控制器是挖掘机电子控制系统的核心部分，负责接收传感器传来的信息，对信息进行处理后控制执行器进行动作。

控制器工作原理可概括为如下四个步骤：（1）接收信号：控制器通过控制器板上的接口接收来自传感器的信号，包括机器的位置、速度、压力等信息。

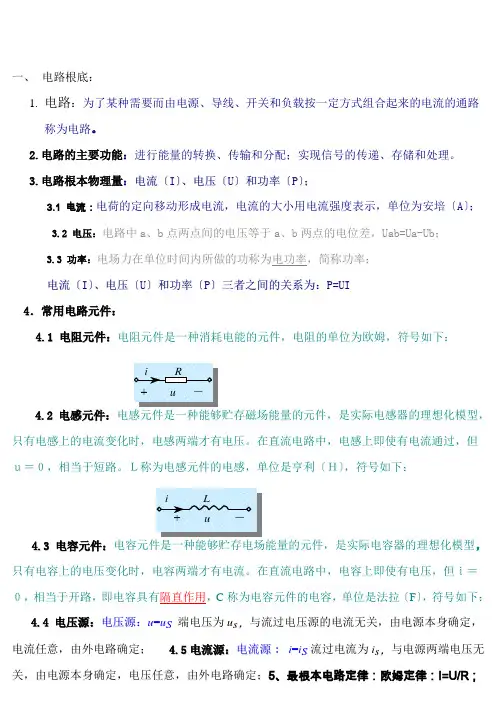

一、电路根底：1.电路：为了某种需要而由电源、导线、开关和负载按一定方式组合起来的电流的通路称为电路。

2.电路的主要功能：进行能量的转换、传输和分配；实现信号的传递、存储和处理。

3.电路根本物理量：电流〔I〕、电压〔U〕和功率〔P〕；3.1 电流：电荷的定向移动形成电流，电流的大小用电流强度表示，单位为安培〔A〕；3.2 电压：电路中a、b点两点间的电压等于a、b两点的电位差，Uab=Ua-Ub；3.3 功率：电场力在单位时间内所做的功称为电功率，简称功率；电流〔I〕、电压〔U〕和功率〔P〕三者之间的关系为：P=U I4．常用电路元件：4.1电阻元件：电阻元件是一种消耗电能的元件，电阻的单位为欧姆，符号如下：4.2电感元件：电感元件是一种能够贮存磁场能量的元件，是实际电感器的理想化模型，只有电感上的电流变化时，电感两端才有电压。

在直流电路中，电感上即使有电流通过，但ｕ＝０，相当于短路。

Ｌ称为电感元件的电感，单位是亨利〔Ｈ〕，符号如下：4.3电容元件：电容元件是一种能够贮存电场能量的元件，是实际电容器的理想化模型，只有电容上的电压变化时，电容两端才有电流。

在直流电路中，电容上即使有电压，但ｉ＝０，相当于开路，即电容具有隔直作用，C称为电容元件的电容，单位是法拉〔F〕，符号如下：4.4电压源：电压源：u=u S端电压为u s，与流过电压源的电流无关，由电源本身确定，电流任意，由外电路确定；4.5电流源：电流源：i=i S流过电流为i s，与电源两端电压无关，由电源本身确定，电压任意，由外电路确定；5、最根本电路定律：欧姆定律：I=U/R；6、电路的连接形式：6.1 串联：串联电路实现分压，n 个电阻串联可等效为一个电阻。

分压公式为两个电阻串联时6.2 并联： 并联电路实现分流，n 个电阻并联可等效为一个电阻。

当两个电阻并联时：7、常用的根本电路维修工具：指针式万用表和数字式万用表万用表可以测量交直流电压值，交直流电流值，电阻值，电容值等物理量。

挖掘机培训教材液压挖掘机结构及使用三一重机挖掘机事业部研究院二○○六年十一月目 录 前言第一章概述第一节 国外挖掘机发展概况第二节 国内挖掘机发展概况第二章挖掘机的用途与分类第一节 挖掘机的用途第二节 挖掘机的分类第三节 国内外主要产品介绍第三章挖掘机的基本构造及工作原理第一节 概述第二节 工作原理第三节 机械系统的基本构造第四节 液压系统的基本构造第五节 电气控制系统的基本构造第六节 挖掘机的主要技术参数第七节 挖掘机的技术特点第四章竞争优势分析第一节 概述第二节 主要技术性能分析第三节 产品型谱分析第四节 主要配置比较第五节 核心技术对比分析第六节 安全性能比较第七节 环保性能比较第八节 使用成本对比分析第五章挖掘机的操作使用技术第一节 （施工）基础知识第二节 作业准备工作第四节 操作注意事项第六章挖掘机的保养与维护第一节 日常检查及其内容第二节 大、中、小修周期及内容第七章常见故障的诊断与排除第一节 概述第二节 机械系统常见故障的诊断与排除第三节 液压系统常见故障的诊断与排除第四节 电气控制系统常见故障的诊断与排除第五节 发动机常见故障的诊断与排除第六节 其它常见故障的诊断与排除第八章挖掘机的选型及施工范例第一节 选型与配套装备的匹配原则第二节 施工范例介绍第九章挖掘机试验技术及评估方法第一节 评价指标体系第二节 试验技术与方法第三节检测标准前言挖掘机是用来开挖土壤的施工机械。

它是用铲斗上的斗齿切削土壤并装入斗内，装满土后提升铲斗并回转到卸土地点卸土，然后再使转台回转、铲斗下降到挖掘面，进行下一次挖掘。

挖掘机在建筑、筑路、水利、电力、采矿、石油、天然气管道铺设和军事工程中被广泛地使用。

挖掘机主要用于筑路工程中的堑壕开挖，建筑工程中开挖基础，水利工程中开挖沟渠、运河和疏浚河道，在采石场、露天开采等工程中剥离和矿石的挖掘等。

据统计，工程施工中约60％的土石方量是靠挖掘机完成的。

此外，挖掘机更换工作装置后还可进行浇筑、起重、安装、打桩、夯土和拔桩等作业。

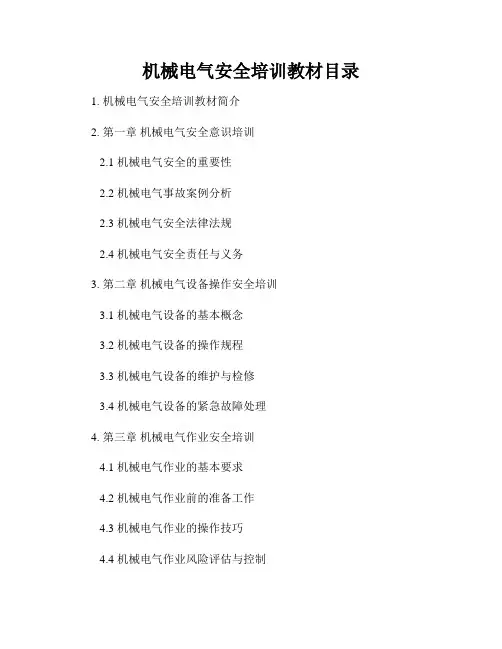

机械电气安全培训教材目录
1. 机械电气安全培训教材简介
2. 第一章机械电气安全意识培训
2.1 机械电气安全的重要性
2.2 机械电气事故案例分析
2.3 机械电气安全法律法规
2.4 机械电气安全责任与义务
3. 第二章机械电气设备操作安全培训
3.1 机械电气设备的基本概念
3.2 机械电气设备的操作规程
3.3 机械电气设备的维护与检修
3.4 机械电气设备的紧急故障处理
4. 第三章机械电气作业安全培训
4.1 机械电气作业的基本要求
4.2 机械电气作业前的准备工作
4.3 机械电气作业的操作技巧
4.4 机械电气作业风险评估与控制
5. 第四章机械电气事故应急处理培训 5.1 机械电气事故的分类与特点
5.2 机械电气事故应急预案制定
5.3 机械电气事故现场处理技巧
5.4 机械电气事故的事后处理与调查
6. 第五章机械电气安全管理培训
6.1 机械电气安全管理体系
6.2 机械电气安全管理职责划分
6.3 机械电气安全培训与演练
6.4 机械电气安全绩效评估与改进
7. 机械电气安全培训教材总结
7.1 机械电气安全培训的重要性
7.2 机械电气安全培训的目标与方法 7.3 机械电气安全培训的效果评估 7.4 机械电气安全培训的持续改进。
