硫酸镍溶液配置和使用规范指南

镀镍槽液配制作业指导书文件编号 文件版次 Rev 0.0生效日期 2013年8月17日 页 数第1页 共1 页编 制审 核批 准1. 技术参数：2. 步骤：2.1 将镀槽清洗干净，注入镀槽50%体积的去离子水，加温至60~70℃； 2.2 加入计算量的氯化镍和硫酸镍，并搅拌至完全溶解；2.3 用10%的硫酸(AR)调节pH 值至3.0，加入2~3mL/L H 2O 2搅拌半小时， 然后用4%的氢氧化钠溶液调节pH 至5.5~6.0，65~70℃保温半小时； 2.4 维持水温在50～55℃，加入2～3g/L 活性碳，充分搅拌半时，过滤干净； 2.5 将所需硼酸另外用沸水溶解，加入镀槽，搅拌均匀，过滤；2.6 加水至接近预定体积，用10%稀硫酸(AR)调PH 至3.0恒温在55℃左右， 用瓦楞阴极在D K ≈0.3A/dm 2左右电解处理，至瓦楞板上低电流密度区银 灰色为止；2.7 取少量镀液, 用霍尔槽及小型镀槽加入所需添加剂, 在正常工艺条件下 试镀, 若不正常, 则将大槽内镀液继续进行电解处理, 至正常为止； 2.8 在大槽内，按规定量加入添加剂， 在正常条件下试镀， 直至正常。

3.注意事项：3.1 配制槽液选用的硫酸镍、氯化镍、硼酸的杂质尽量纯净，性能优良； 3.2 硼酸的溶解度不高，一般需要另外用沸水溶解后倒入槽中，并且在活性 炭处理过滤后加入，防止硼酸过滤析出；3.3 活性炭处理槽液时候，活性炭的加入应该按照“少量多次”的补加原则； 3.4 瓦楞板：波浪状的板，一般使用铁片即可。

第一次使用一定要事先全部 镀层镍，防止铁杂质污染；3.5 电解槽液。

电解前先用大电流D K ≈3A/dm 2电解1-2分钟后，再使用 D K ≈0.3A/dm 2电解。

如果电解过程中镀层发黑，需要打磨后再继续电解， 至瓦楞板上低电流密度区银灰色为止； 3.6 配槽时佩戴好劳保用品。

化学镀镍溶液分析
一、硫酸镍的测定
用移液管吸镀液5毫升于300毫升锥形瓶中，加蒸馏水
100毫升，加入乙醇胺2毫升，缓冲溶液（PH＝10）10毫
升，紫脲酸胺少许，以0.05M EDTA溶液滴定至棕黄色转
紫色为终点，近终点时滴定速度要放慢。

NiSO4·7H2O克/升＝M×V×280.8/5
式中：M：标准EDTA溶液的摩尔浓度
V：耗用标准EDTA溶液的毫升数
二、次亚磷酸钠的测定
吸取镀液2毫升于250毫升碘瓶中，加入盐酸25毫升，准确加入0.1N碘溶液25毫升，以盐酸3-5毫升洗瓶颈及
瓶塞，盖好瓶塞，在暗处放置30分钟，打开塞子，用少量
水洗瓶颈、瓶塞，以0.1N硫代硫酸钠滴定至浅黄色，加淀
粉3毫升，继续滴定至蓝色消失为终点。

NaH2PO2·H2O克/升＝(N1V1-N2V2)×53/2
式中：N1：标准碘溶液的当量浓度
V2：耗用标准碘溶液毫升数
N2：标准硫代硫酸钠的当量浓度
V2：耗用标准硫代硫酸钠溶液毫升数。

硫酸镍生产操作规程规范《硫酸镍生产操作规程规范》一、原料准备1. 硫酸镍生产所需的原料主要包括镍资源、硫酸、石灰石等。

在操作过程中，应严格按照配方比例准备原料，并确保原料的质量符合生产要求。

二、原料处理1. 将镍资源进行干燥处理，确保含水量符合生产要求。

2. 硫酸和石灰石也需要进行处理，确保其质量稳定。

三、反应操作1. 在硫酸镍生产过程中，反应釜的操作应该符合相关的安全操作规程，确保反应过程的安全性。

2. 反应过程中需按照指定的温度、压力和时间进行控制，确保反应效果和产品质量。

四、分离和提取1. 反应完成后，通过过滤或离心等方式将所得反应液进行分离和提取，得到目标产品。

2. 分离和提取操作过程中，需要注意操作技术和设备的合理运用，并确保产品的纯度和质量。

五、后续处理1. 得到的产品经过脱水、干燥等后续处理工序，确保产品的稳定性和可储存性。

2. 后续处理过程需严格按照相关规程操作，确保产品的质量和稳定性。

六、废物处理1. 在硫酸镍生产过程中产生的废物要进行合理的处理，确保不对环境和人体造成影响。

2. 废物处理过程需符合国家相关的环境保护法规和标准。

七、安全生产1. 在整个生产过程中，应注意安全生产和现场管理，确保生产过程平稳、安全进行。

2. 各项安全设施和应急措施都需处于良好状态，以应对可能出现的突发情况。

八、质量管理1. 硫酸镍生产过程中，应建立健全的质量管理体系，确保产品质量稳定。

2. 严格执行质量控制措施和质量检测标准，对产品质量进行全程监控和管理。

3. 对产品质量出现异常情况，需要立即采取相应的措施进行调整和改进。

以上是《硫酸镍生产操作规程规范》，生产操作人员在操作过程中应严格遵守规程，确保产品质量和生产安全。

化学镀镍药水配置方法
化学镀镍药水的配置方法如下:
1. 准备所需材料：化学镀镍药水是由多种化学品配制而成的，包括硫酸镍、氯化镍、硼酸、硫酸、氢氧化钠等。

在配制药水之前，需要先准备好这些材料。

2. 称取所需化学品：根据药水配方，称取所需的化学品的重量。

例如，如果药水配方中硫酸镍的质量分数为 10%,需要称取 100 克硫酸镍，并加入到 900 毫升的去离子水中。

3. 溶解化学品：将称取的化学品加入到去离子水中，并搅拌均匀，直到化学品完全溶解为止。

4. 调整药水 pH 值：化学镀镍药水的 pH 值通常在 4-6 之间。

可以使用氢氧化钠或硫酸来调整药水的 pH 值。

如果药水的 pH 值过高，可以加入少量硫酸来降低 pH 值;如果药水的 pH 值过低，可以加入少量氢氧化钠来提高 pH 值。

5. 制备完成：将药水搅拌均匀后，即可使用。

化学镀镍药水的配置方法需要严格控制各种化学品的重量和比例，以确保药水的质量和稳定性。

在配制药水时，需要戴好实验室防护用具，避免直接接触化学品。

沙丁镍开缸作业指导
开缸药液操作条件
注：B1线开缸体积为900L.
1.清洗所有镍槽及清洗水槽。

2.使用滚镀缸体加热热水至于60~80镀。

3.准备2个100L左右的大白桶，洗干待用。

4.按开缸体积及浓度计算开缸所需要的化学品数量，准备待用。

5.将加热好的热水加入到大白桶中，容量控制在一半左右即可。

6.将固体包装的硫酸镍加入大白桶，边加入边搅拌，至完全溶解。

7.将溶解好的硫酸镍溶液用大烧杯舀至母槽。

如果使用的热水较多液位不要超
过300刻度(B1)。

8.开泵循环，将准备好的氯化镍从回流口加入母槽，注意结块的需要打散。

9.将准备好的硼酸从回流口中加入母槽，注意结块的需要打散。

10.打开加热，药水循环半小时左右使药剂充分溶解。

11.按开缸浓度准备开缸剂、走位剂、辅助剂，从回流口缓慢加入，循环15分钟。

12.准备2个小白桶将粗砂及细砂分别稀释20倍后，从回流口缓慢加入。

13.使用纯水将液位补充至于标准液位（B1停机状态为350刻度）循环10分钟
后取样分析基础液浓度、PH，调整ok后，使用哈氏片进行试片，ok后产线进行试镀。

Ok后量产。

准备：批准：。

化学镍配伍硫酸镍400-460g/L A剂次磷酸钠180-200g/L+络合剂+稳定剂+促进剂 B 剂次磷酸钠480-520g/L+光剂+稳定剂 C剂化学镀镍化学镀镍已成为国际上表面处理领域中发展最快的工业技术之一，以其优良的性能，在几乎所有的工业部门都得到了广泛应用，每年总产值达10亿美元，而且每年还以5%～7%的速度递增。

一、性质和用途用次磷酸钠作还原剂获得的镀层实际上是镍磷合金。

依含磷量不同可分为低磷（1%～4%）、中磷（4%～10%）和高磷（10%～12%）。

从不同pH值的镀液中可获得不同含磷量的镀层，在弱酸性液（pH=4～5）中可获得中磷和高磷合金；从弱碱性液（pH=8～10）中可获得低磷和中磷合金。

含磷为8%以上的Ni-P合金是一种非晶态镀层。

因无晶界所以抗腐性能特别优良。

经过热处理（300～400℃）变成非晶态与晶态的混合物时硬度可高达HV=1155；化学复合镀层硬度更高，如Ni-P-SiC，镀态HV=700，350℃热处理后可达到HV=1300。

非晶态合金是开发新材料的方向，现已成为工程学科的一大热门。

近年低磷化学镀镍是研究开发的又一热点，含磷1%～4%的Ni-P合金，镀态的HV=700，热处理后接近硬铬的硬度，是替代硬铬层的理想镀层，又是可在铝上施镀的好镀种。

化学镀层的种类、性质和主要用途，列于表3-1-2。

化学镀镍层与电镀镍层的性能比较，列于表3-1-3。

表3-1-2 化学镀镍种类性质和主要用途表3-1-3 化学镀镍与电镀镍的性能比较化学镀镍的脆性较大，在钢上仅能经受2.2%的塑性变形而不出现裂纹。

在620℃下退火后，塑性变形能力可提高到6%；当热处理温度达840℃时，其塑性还可进一步改善。

化学镀镍层同钢铁、铜及其合金、镍和钴等基体金属有良好的结合力。

在铁上镀覆10～12μm的化学镀镍层，经反复弯曲180°后未出现任何裂纹和脱落现象。

但与高碳钢、不锈钢的结合力比上述金属差；同非金属材料的结合力会更差些，重要的是取决于非金属材料镀前预处理质量。

化学试剂六水合硫酸镍(硫酸镍)1范围本标准规定了化学试剂六水合硫酸镍（硫酸镍）的性状、规格、试验、检验规则和包装及标志。

本标准适用于化学试剂六水合硫酸镍（硫酸镍）的检验。

分子式：NiSO4·6H2O相对分子质量：262.84（根据2018年国际相对原子质量）CAS号：10101-97-02规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。

GB/T601化学试剂标准滴定溶液的制备GB/T602化学试剂杂质测定用标准溶液的制备GB/T603化学试剂试验方法中所用制剂及制品的制备GB/T6682分析实验室用水规格和试验方法GB/T9723-2007化学试剂火焰原子吸收光谱法通则GB/T9738化学试剂水不溶物测定通用方法GB15346化学试剂包装及标志GB/T23942-2009化学试剂电感耦合等离子体原子发射光谱法通则GB/T35496-2017化学试剂硝酸盐测定通用方法HG/T3921化学试剂采样及验收规则3性状本试剂为绿色结晶，溶于水。

4规格六水合硫酸镍的规格见表1。

表1六水合硫酸镍的规格名称优级纯分析纯化学纯含量（NiSO4·6H2O），w/%≥99.0≥98.5≥98.0水不溶物，w/%≤0.005≤0.01≤0.02氯化物（Cl），w/%≤0.001≤0.001≤0.005硝酸盐（NO3），w/%≤0.003≤0.003≤0.02钠（Na），w/%≤0.01≤0.02≤0.05镁（Mg），w/%≤0.001≤0.002≤0.005钾（K），w/%≤0.002≤0.005≤0.01钙（Ca），w/%≤0.002≤0.005≤0.02表1(续)六水合硫酸镍的规格名称优级纯分析纯化学纯锰（Mn ），w /%≤0.0002≤0.0005≤0.001铁（Fe ），w /%≤0.0005≤0.001≤0.005钴（Co ），w /%≤0.0005≤0.001≤0.005铜（Cu ），w /%≤0.0005≤0.001≤0.002锌（Zn ），w /%≤0.0005≤0.001≤0.002铅（Pb ），w /%≤0.0005≤0.001≤0.0025试验5.1警示本试验方法中使用的部分试剂具有毒性或腐蚀性，一些试验过程可能导致危险情况，操作者应采取适当的安全和健康措施。

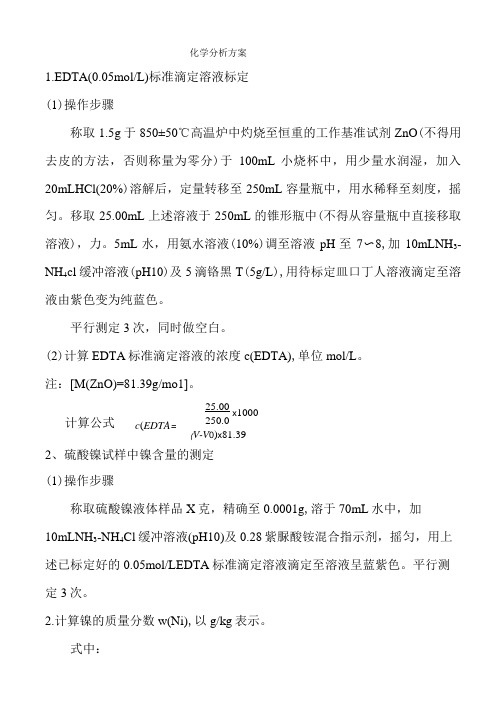

化学分析方案1.EDTA(0.05mol/L)标准滴定溶液标定 (1)操作步骤称取1.5g 于850±50℃高温炉中灼烧至恒重的工作基准试剂ZnO (不得用去皮的方法，否则称量为零分)于100mL 小烧杯中，用少量水润湿，加入20mLHCl(20%)溶解后，定量转移至250mL 容量瓶中，用水稀释至刻度，摇匀。

移取25.00mL 上述溶液于250mL 的锥形瓶中(不得从容量瓶中直接移取溶液)，力。

5mL 水，用氨水溶液(10%)调至溶液pH 至7〜8,加10mLNH 3-NH 4cl 缓冲溶液(pH10)及5滴铬黑T (5g/L ),用待标定皿口丁人溶液滴定至溶液由紫色变为纯蓝色。

平行测定3次，同时做空白。

(2)计算EDTA 标准滴定溶液的浓度c(EDTA),单位mol/L 。

注：[M(ZnO)=81.39g/mo1]。

2、硫酸镍试样中镍含量的测定 (1)操作步骤称取硫酸镍液体样品X 克，精确至0.0001g ,溶于70mL 水中，加10mLNH 3-NH 4Cl 缓冲溶液(pH10)及0.28紫脲酸铵混合指示剂，摇匀，用上述已标定好的0.05mol/LEDTA 标准滴定溶液滴定至溶液呈蓝紫色。

平行测定3次。

2.计算镍的质量分数w(Ni),以g/kg 表示。

式中：计算公式c (EDTA =25.00250.0 x 1000 (V -V 0)x 81.39c(EDTA)EDTA标准滴定溶液浓度的准确数值，单位为摩尔每升(mol/L)；V(EDTA)样品测定消耗EDTA标准滴定溶液体积的数值，单位为毫升(mL)；M(Ni)——镍原子质量的数值，单位为克每摩尔(g/mol)[M(Ni)=58.69]；m试样的质量，单位为克(g)。

注：1．所有原始数据必须请裁判复查确认后才有效，否则考核成绩为零分。

2．所有容量瓶稀释至刻度后必须请裁判复查确认后才可进行摇匀。

3．记录原始数据时，不允许在报告单上计算，待所有的操作完毕后才允许计算。

硫酸镍水溶液密度概述及解释说明1. 引言1.1 概述本文旨在对硫酸镍水溶液密度进行详细的概述和解释说明。

硫酸镍水溶液是一种常见的化学物质，具有广泛的应用领域。

而密度作为一个重要的物理性质参数，对于研究硫酸镍水溶液的性质以及用途具有重要意义。

本文将首先介绍硫酸镍水溶液的基本概念，包括其定义和含义，并给出密度计算方法。

接着，将探讨硫酸镍水溶液密度在相关领域中的重要性及应用场景。

之后，将分析影响硫酸镍水溶液密度的因素，主要包括温度、浓度以及其他因素如压力和杂质等。

为了准确测量硫酸镍水溶液密度，我们还将介绍常用的测量方法，并提供一些常见仪器设备的原理解析。

最后，在结论与展望部分中，我们将对硫酸镍水溶液密度进行总结归纳，并评价现有研究现状存在的不足之处。

同时，还将提出未来研究的方向，以期深入了解硫酸镍水溶液密度及其相关领域的发展。

2. 硫酸镍水溶液密度的基本概念2.1 硫酸镍水溶液的定义硫酸镍水溶液是指将一定量的硫酸镍固体与适量的水溶解而成的混合物。

其中，硫酸镍是一种无机化合物，由镍离子（Ni2+）和硫酸根离子（SO42-）组成。

在水中形成的硫酸镍水溶液具有一定浓度和特定的化学性质。

2.2 密度的定义和计算方法密度是物质单位体积内所包含质量的量度，通常用公式“密度=质量/体积”来表示。

对于硫酸镍水溶液而言，其密度可以通过实验测量得到。

通常情况下，可以利用称重法或密度计等仪器进行测量。

2.3 硫酸镍水溶液密度的重要性及应用领域硫酸镍水溶液密度的准确测定对于许多应用和研究领域都具有重要意义。

首先，密度可作为评估硫酸镍溶液浓度、纯度以及溶液稳定性的重要参数。

其次，在化工工业中，硫酸镍水溶液密度的准确测量对于精确控制生产过程和优化反应条件至关重要。

此外，硫酸镍水溶液密度的研究还在电池、电镀、催化剂等领域具有广泛应用。

例如，在电池方面，通过测量硫酸镍水溶液的密度可以评估其充放电性能和能源存储能力。

在电镀方面，了解硫酸镍水溶液的密度可以帮助调节电镀过程中的沉积速率和质量均匀性。

电镀黑镍工艺一、配方和工作规范硫酸镍70～100g/l硫酸锌40～50g/l硼酸25～35g/l硫氰酸钾25～35g/l硫酸镍铵40～60g/lPH 4.5～5.5时间根据需要电流密度Dk 0.1～0.4A/dm2温度30～36℃阴极镍板阴极移动需要二、溶液配制1. 往槽中加入所需体积约1/2 的去离子水或纯净水, 加热至40～50℃, 加入硫酸镍使其溶解,搅拌。

2. 在另外的小容器中, 用少量热纯净水搅拌溶解硫酸锌, 溶解后搅拌加入槽内。

3. 用近沸的少量纯净水在另外的小容器中搅拌加入所需量的硼酸, 溶解后搅拌加入槽内。

4. 在另外的小容器中盛入少量热纯净水, 加入所需量的硫酸镍铵, 搅拌溶解后, 在搅拌下加入槽内。

5. 加双氧水1～2ml/l, 搅拌后加热至50℃, 保温2h, 使双氧水分解。

6. 加入1～2g/l的活性炭, 搅拌15min, 静置8h, 然后过滤。

7. 在另一容器内用少量纯净水将计算量的硫氰酸钾, 搅拌溶解后, 在搅拌下加入槽内。

8. 补充纯净水至所需体积, 并将槽内溶液搅拌均匀。

9. 测定pH值, 用氨水调高, 用10%稀硫酸或盐酸调低。

至pH =4.5 。

必要时进行化学分析。

10. 试镀成功后, 即可投入生产。

三、生产注意事项1. 镀黑镍时, 工件要带电入槽, 中途不能断电。

2. 挂具使用2～3次后, 应用盐酸退去镀层后再使用, 以免电接触不良, 造成脱皮。

3. 钢铁工件镀黑镍之前, 应先镀铜、黄铜或锌、要有一定的厚度, 以便提高工件抗蚀性和避免拉丝漏底,至少镀5μm, 延长黑镍不变色时间。

4. 阴极要不断移动, 防止泛白点。

5. 当溶液的PH过低, 黑镍层结合不牢, 有白色斑点, PH值过高时镀层易于脱落。

所以应严格控制PH值。

6. 电流控制要适当, 如电流密度过高, 镀层烧焦粗糙丧失光亮度, 易于发脆剥落；当电流密度较小时,镀层呈彩虹色, 有时呈黄褐色有条纹的镀层。

镍检测作业指导书
1.试剂
1.1镍标准储备溶液：称取1.0000g金属镍，溶于10ml硝酸溶液中，加热驱除氮氧化物，用水定容至1000ml。

1.2镍标准中间溶液：取镍标准储备溶液5.00ml 于100ml容量瓶中，用硝酸溶液稀释至刻度，摇匀。

1.3镍标准使用溶液：取镍标准中间溶液
2.00ml 于100ml容量瓶中，用硝酸溶液稀释至刻度，摇匀。

1.4硝酸镁：称取5g硝酸镁，加水溶解并定容至100ml。

2.分析步骤
2.1吸取镍标准使用溶液0ml，0.25ml，0.50ml，1.00ml，2.00ml和
3.00ml于5个100ml容量瓶内，
各加入硝酸镁溶液1.0ml，用硝酸溶液定容至刻度，摇匀。

2.2吸取10ml水样，加入0.1ml硝酸镁溶液，同时取10ml硝酸溶液，加入硝酸镁溶液0.1ml，作为空白。

2.3仪器参数设定后依次吸取20ul试剂空白，标准系列和样品，注入石墨管，启动石墨炉控制程序和记录仪，记录吸收峰高或峰面积。

一、概述六水硫酸镍是一种重要的化学品，在工业生产中有着广泛的用途。

镍是一种重要的金属元素，用途涉及到电镀、合金制备、电池制造等多个领域。

由于镍在环境污染和人体健康方面的危害，对镍的检测和监控显得尤为重要。

为了保证对镍元素含量的准确检测，需要使用镍有机原子吸收标准溶液进行分析和校准。

二、镍有机原子吸收标准溶液的制备镍有机原子吸收标准溶液是指在一定体积的有机溶剂中溶解一定量的镍化合物，制备为一定浓度的镍原子吸收标准溶液。

在制备过程中，需要注意以下几点：1.选择合适的有机溶剂，比如乙醇或乙醚等，根据实际需要选择具有一定极性的有机溶剂。

2.选择合适的镍化合物作为原料，一般选择氯化镍、硫酸镍等。

3.将镍化合物溶解在有机溶剂中，通过适当的搅拌和加热使其溶解充分。

4.根据需要调节溶液的浓度，可以通过稀释的方法使标准溶液达到所需的工作浓度。

三、镍原子吸收光谱分析镍有机原子吸收标准溶液主要用于镍原子吸收光谱分析。

在进行镍元素含量的准确分析时，需要进行以下步骤：1.利用光谱仪器对样品进行原子吸收光谱分析，根据光谱峰值的强度和浓度的关系计算镍元素的含量。

2.在分析中使用标准溶液进行校准，保证结果的准确性和可比性。

3.根据实际需要进行稀释和预处理，确保样品对光谱仪器的适应性和合适性。

四、镍有机原子吸收标准溶液的应用镍有机原子吸收标准溶液的应用覆盖了多个领域，主要包括：1.工业生产中的镍含量监测，比如在合金制备、电镀等过程中，需要对镍元素含量进行控制和监测。

2.环境监测中的镍元素检测，比如在大气、水体、土壤等环境中对镍元素的含量进行监测和调查。

3.食品安全中的镍元素检测，镍元素在食品中的含量也受到法律法规的限制和监管，因此需要进行相应的分析和检测。

五、总结镍有机原子吸收标准溶液在镍元素检测和监测中起着重要的作用，通过对标准溶液的制备和应用，可以有效保证对镍元素含量的准确分析和监控。

在未来的发展中，将进一步提高标准溶液的质量和稳定性，推动镍元素检测技术的进步和应用范围的扩大。

硫酸镍安全技术说明书一、化学品名称化学品中文名：硫酸镍化学品英文名：Nickel Sulfate化学品中文名2：六水合硫酸镍化学品英文名2：NickelSulphateHexahydrate二、危险性概述紧急情况概述：本品不燃。

受高热分解产生有毒的硫化物烟气。

吸入后对呼吸道有刺激性。

可引起哮喘和肺嗜酸细胞增多症，可致支气管炎。

对眼有刺激性。

皮肤接触可引起皮炎和湿疹，常伴有剧烈瘙痒，称之为“镍痒症”。

大量口服引起恶心、呕吐和眩晕。

镍化合物属致癌物。

对环境有危害，对水体可造成污染。

GHS 危险性类别：急性毒性-经口，类别3；急性毒性-吸入，类别3；皮肤腐蚀/刺激，类别2；呼吸道致敏物，类别1；皮肤致敏物，类别1；生殖细胞致突变性, 类别2；致癌性，类别1A；生殖毒性，类别1B；特异性靶器官毒性-反复接触，类别1；危害水生环境-急性危害，类别1；危害水生环境-长期危害，类别1。

标签要素：象形图：警示词：危险危险信息：吸入后对呼吸道有刺激性。

可引起哮喘和肺嗜酸细胞增多症，可致支气管炎。

对眼有刺激性。

皮肤接触可引起皮炎和湿疹，常伴有剧烈瘙痒，称之为“镍痒症”。

大量口服引起恶心、呕吐和眩晕。

镍化合物属致癌物。

对环境有危害，对水体可造成污染。

防范说明：预防措施：接触后彻底清洁脸、手；接触时不得饮食及吸烟；接触时避免吸入其粉尘或烟雾；使用场所通风良好或在室外使用，如通风不好则使用适当的呼吸保护用品；被污染的衣物应厂内清洗；须穿防护服及使用防护手套；使用前需阅读安全说明；安全说明理解后方能操作；使用要求的个人防护用品；避免丢弃到环境中。

安全储存：储存于阴凉、通风的库房。

远离火种、热源。

应与氧化剂分开存放，切忌混储。

储区应备有合适的材料收容泄漏物。

废弃处理：废弃物料及包装容器处置需遵循当地相关法规。

物理化学危险：受高热分解产生有毒的硫化物烟气。

健康危害：吸入后对呼吸道有刺激性。

可引起哮喘和肺嗜酸细胞增多症，可致支气管炎。

硫酸镍溶液沸点硫酸镍溶液是由硫酸和镍离子组成的溶液，其沸点是指在一定的压力下，溶液中镍离子开始蒸发的温度。

了解硫酸镍溶液的沸点对于工业生产中的分离和提纯过程非常重要。

我们来了解一下硫酸镍溶液的物理性质。

硫酸镍溶液是一种无色或微黄色的液体，具有强烈的刺激性气味。

它是一种强酸性溶液，能与金属反应产生氢气。

硫酸镍溶液的浓度通常以摩尔浓度或质量浓度来表示。

硫酸镍溶液的沸点受多种因素影响，其中最主要的因素是溶液中的溶质浓度和环境压力。

溶液的沸点与浓度成正相关，浓度越高，沸点越高。

这是因为在溶液中，溶质和溶剂之间存在着相互作用力，这些相互作用力阻碍了溶质分子的蒸发，提高了溶液的沸点。

另一个影响硫酸镍溶液沸点的因素是环境压力。

根据气体状态方程，压力越高，蒸发需要克服的压力越大，溶液的沸点也就越高。

因此，在高海拔地区或者低压环境下，硫酸镍溶液的沸点会降低。

需要注意的是，硫酸镍溶液的沸点并不仅仅受到溶质浓度和环境压力的影响，还受到其他因素的影响。

其中包括杂质的存在、溶液的酸碱度、溶液的pH值等。

这些因素会改变溶液中溶质和溶剂之间的相互作用力，从而影响溶液的沸点。

在工业生产中，我们通常会通过加热硫酸镍溶液来提高溶液的沸点，促使其中的溶质蒸发。

这样可以实现对溶液中的镍离子的分离和提纯。

在加热过程中，随着溶液温度的升高，溶质分子的动能增加，相互作用力被克服，溶质分子逐渐从液体相转变为气体相。

总结一下，硫酸镍溶液的沸点受到多种因素的影响，包括溶质浓度、环境压力、溶液中的杂质、酸碱度和pH值等。

了解硫酸镍溶液的沸点对于工业生产中的分离和提纯过程非常重要。

在实际操作中，我们可以通过加热溶液来提高溶液的沸点，促使其中的溶质蒸发，实现对溶液中的镍离子的分离和提纯。
