模拟电子技术试题四

摸拟电子技术(第2版) 4 A卷答案一、单选题(每题1分)1.D2.A3.B4.D5.D6.D7.B8.C9.A10.C11.B12.C13.B14.D15.B16.A17.A18.B19.C20.A21.D22.B23.B24.A25.B26.D27.A28.B29.C二、判断题(每题1分)1.错误2.错误3.错误4.正确１5.错误6.错误7.错误8.错误9.错误10.正确11.错误12.错误13.错误14.错误15.错误16.错误三、填空题(每题1分)1.∞、∞、0、∞、02.电压、电流、串联、并联3.正、负4.电压串联、∞、11、11、1、14、14、15.提高、扩展、减小、改变6.电压、电流7.正、负8.虚短、虚断9. 10、0.00910.电压、电流、串联、并联11.零、约等于输入信号12.基本放大、反馈２３13. 负反馈、正反馈14. 稳定静态工作点、提高放大器的动态性能15. 串联 负、电流 负16. 输入、增大、减小17. 输出、引回到输入18. 输出、减小、增大19. 60dB20. 小、大21. 开环（或答：基本）、闭环（或答：反馈）四、计算分析题(每题1分)1. V V V R R R R R R RU F O 5.222323252////132323-=⨯+⨯-=⋅+⋅-=Ω=+=k R R R R R F P 43.1)////(2132. （1）由图可知432R R R i i i +=，即3OA 4A 2A R u u R u R u -+=-代入数据可得A O 52u u =。

又因为４2A1R u R u I -=可得I A u u 5-=，故I u u u 26052A O -==A u f = -260 （2）R i =10k Ω计算的最后结果数字： （1）A u f = -260（2）R i =10k Ω3. （a ）12R R A uf -= （b ）212R R R A uf +=4. (1) 应引入电压串联负反馈，如下图所示图号：4309(2) 。

模拟试卷一一、填空(16分)1．半导体二极管的主要特性是。

2．三极管工作在放大区时，发射结为偏置，集电结为偏置；工作在饱和区时发射结为偏置，集电结为偏置。

3．当输入信号频率为和时，放大倍数的幅值约下降为中频时的倍，或者是下降了，此时及中频时相比，放大倍数的附加相移约为。

4．为提高放大电路输入电阻应引入反应；为降低放大电路输出电阻，应引入反应。

5．乙类功率放大电路中，功放晶体管静态电流、静态时的电源功耗。

这类功放的能量转换效率在理想情况下，可到达，但这种功放有失真。

6．在串联型稳压电路中，引入了——负反应；为了正常稳压，调整管必须工作在区域。

二、选择正确答案填空(24分)1．在某放大电路中，测的三极管三个电极的静态电位分别为0 V，-10 V，-9.3 V，那么这只三极管是( )。

A．型硅管 B．型锗管 C．型硅管 D．型锗管2．某场效应管的转移特性如图１所示，该管为( )。

A．P沟道增强型管B．P沟道结型场效应管C．N沟道增强型管D．N沟道耗尽型管3．在图示2差分放大电路中，假设 = 20 ，那么电路的( )。

A．差模输入电压为10 ，共模输入电压为10 。

B．差模输入电压为10 ，共模输入电压为20 。

C．差模输入电压为20 ，共模输入电压为10 。

D．差模输入电压为20 ，共模输入电压为20 。

4．通用型集成运放的输入级采用差动放大电路，这是因为它的( )。

A．输入电阻高 B．输出电阻低 C．共模抑制比大 D．电压放大倍数大5．在图示电路中为其输入电阻，为常数，为使下限频率降低，应( )。

A．减小C，减小 B．减小C，增大C．增大C，减小 D．增大C，增大6．如下图复合管，V1的 b1 = 30，V2的 b2 = 50，那么复合后的 b 约为( )。

A．1500 B．80 C．50 D．307．桥式正弦波振荡电路由两局部电路组成,即串并联选频网络和( )。

A．根本共射放大电路 B．根本共集放大电路C．反相比例运算电路 D．同相比例运算电路8．某电路输入电压和输出电压的波形如下图，该电路可能是( )。

大学《模拟电子技术》试题及答案一、填空题1．PN 结反向偏置时，PN 结的内电场 。

PN 具有 特性。

2．硅二极管导通后，其管压降是恒定的，且不随电流而改变，典型值为 伏；其门坎电压V th 约为 伏。

3．为了保证三极管工作在放大区，要求：发射结 偏置，集电结 偏置。

对于ＮＰＮ型三极管，应使V BC 。

4．放大器级间耦合方式主要有阻容（RC ）耦合、直接耦合和 耦合三大类。

5．在三极管组成的三种不同组态的放大电路中，共射和共基组态有电压放大作用，组态有电流放大作用， 组态有倒相作用； 组态带负载能力强。

6．将交流电变换成脉动直流电的电路称为整流电路；半波整流电路输出的直流电压平均值等于输入的交流电压（即变压器副边电压）有效值的 倍；全波整流电路输出的直流电压平均值等于输入的交流电压（即变压器副边电压）有效值的 倍。

7．为了分别达到下列要求，应引人何种类型的反馈：①降低电路对信号源索取的电流：。

②当环境温度变化或换用不同值的三极管时，要求放大电路的静态工作点保持稳定： 。

③稳定输出电流： 。

8．某负反馈放大电路的开环放大倍数A=100000，反馈系数F ＝0.01，则闭环放大倍数≈⋅f A 。

二、选择题1．某放大电路在负载开路时的输出电压为4V ，接入12kΩ的负载电阻后，输出电压降为3V ，这说明放大电路的输出电阻为（ ）。

A)10kΩ B)2kΩ C)4kΩ D)3kΩ2．为了使高内阻信号源与低阻负载能很好的配合，可以在信号源与低阻负载间接入（ ）。

βA)共射电路B)共基电路C)共集电路D)共集-共基串联电路3．与甲类功率放大方式比较，乙类OCL互补对称功放的主要优点是（）。

A)不用输出变压器B)不用输出端大电容C)效率高D)无交越失真4．有两个放大倍数相同，输入电阻和输出电阻不同的放大电路A和B，对同一个具有内阻的信号源电压进行放大。

在负载开路的条件下，测得A放大器的输出电压小，这说明A的（）。

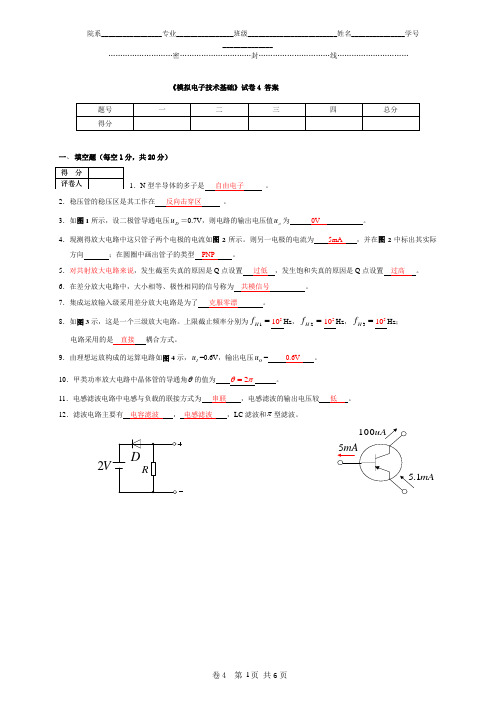

院系_________________专业________________班级_________________________姓名_______________学号______________………………………密…………………………封…………………………线…………………………《模拟电子技术基础》试卷4 答案一、填空题（每空1分，共20分）1．N 型半导体的多子是 自由电子 。

2．稳压管的稳压区是其工作在 反向击穿区 。

3．如图1所示，设二极管导通电压D u ＝0.7V ，则电路的输出电压值o u 为 0V 。

4．现测得放大电路中这只管子两个电极的电流如图2所示。

则另一电极的电流为 5mA ，并在图2中标出其实际方向 ；在圆圈中画出管子的类型 PNP 。

5．对共射放大电路来说，发生截至失真的原因是Q 点设置 过低 ，发生饱和失真的原因是Q 点设置 过高 。

6．在差分放大电路中，大小相等、极性相同的信号称为 共模信号 。

7．集成运放输入级采用差分放大电路是为了 克服零漂 。

8．如图3示，这是一个三级放大电路。

上限截止频率分别为1H f =510Hz ，2H f =510Hz ，3H f =510Hz ；电路采用的是 直接 耦合方式。

9．由理想运放构成的运算电路如图4示，I u =0.6V ，输出电压O u = 0.6V 。

10．甲类功率放大电路中晶体管的导通角θ的值为2θπ= 。

11．电感滤波电路中电感与负载的联接方式为串联 ，电感滤波的输出电压较 低 。

12．滤波电路主要有电容滤波 ， 电感滤波 ，LC 滤波和π型滤波。

2VmAHz图1 图2图3Ou Iu图4 图5二、（每题只有一个正确答案，将答案填在横线上。

每题2分，共20分）1．PN 结加反向电压时，将有利于 D 。

A ．多子扩散B ．多子漂移C ．少子扩散D ．少子漂移 2．当晶体管工作在饱和区时，发射结和集电结为 A 。

A ．前者正偏、后者正偏B ．前者正偏、后者反偏C ．前者反偏、后者正偏D ．前者反偏、后者反偏3．如图5所示，三极管三个管脚电位给出，那么这个管子的类型和材料为 D 。

模拟电子技术试题及答案### 模拟电子技术试题一、选择题1. 理想运算放大器的输入电阻是：- A. 有限的- B. 无穷大- C. 零- D. 负无穷大2. 在放大电路中，引入负反馈的目的是：- A. 提高增益- B. 降低增益- C. 稳定输出- D. 减小失真3. 正弦波振荡器的振荡条件是：- A. 相位平衡- B. 振幅平衡- C. 相位平衡和振幅平衡- D. 以上都不是二、填空题1. 集成运算放大器的输入级通常采用______结构，以提高输入电阻和降低噪声。

2. 稳压二极管在电路中通常工作在______状态，用于稳定电压。

3. 晶体管放大电路中，为了获得较大的放大倍数，通常将晶体管的发射极接地，构成______放大电路。

三、简答题1. 请简述差分放大电路的工作原理。

2. 说明为什么在电路中需要使用耦合电容。

四、计算题1. 已知一个NPN型晶体管的β值为50，基极电流Ib=20μA，求集电极电流Ic。

2. 假设有一个由两个电阻R1和R2组成的电压分压器，R1=10kΩ，R2=20kΩ，求在输入电压为12V时，输出电压Vout。

答案一、选择题1. B2. B3. C二、填空题1. 差分2. 反向击穿3. 共射三、简答题1. 差分放大电路是一种具有两个输入端的放大电路，它能够放大两个输入端电压的差值。

差分放大电路的主要优点是能够抑制共模干扰，提高电路的稳定性和抗干扰能力。

2. 在电路中使用耦合电容的目的是为了实现交流信号的传输和直流隔离。

耦合电容允许交流信号通过，同时阻止直流分量，从而在不同的电路部分之间传递信号，而不会影响静态工作点。

四、计算题1. 集电极电流Ic = β * Ib = 50 * 20μA = 1mA。

2. 输出电压Vout = (R2 / (R1 + R2)) * Vin = (20kΩ / (10kΩ + 20kΩ)) * 12V = 8V。

4 基本放大电路自我检测题一．选择和填空1. 在共射、共基、共集三种基本放大电路组态中，希望电压放大倍数绝对值大，可选用 A 或C ；希望带负载能力强，应选用 B ；希望从信号源索取电流小，应选用 B ；希望既能放大电压，又能放大电流，应选用 A ；希望高频响应性能好，应选用 C 。

（A ．共射组态，B ．共集组态，C ．共基组态）2．射极跟随器在连接组态方面属共 集电 极接法，它的电压放大倍数接近 1 ，输入电阻很 大 ，输出电阻很 小 。

3．H 参数等效电路法适用 低 频 小 信号情况。

4．图解分析法适用于 大 信号情况。

5．在线性放大条件下，调整图选择题5所示电路有关参数，试分析电路状态和性能指标的变化。

（A ．增大， B ．减小，C ．基本不变）（1）当R c 增大时，则静态电流I CQ 将 C ，电压放大倍数v A 将 A ，输入电阻R i 将 C ，输出电阻R o 将 A ；（2）当V CC 增大，则静态电流I CQ 将 A ，电压放大倍数v A 将 A ，输入电阻R i 将 B ，输出电阻R o 将 C 。

6．在图选择题5所示电路中 ，当输入电压为1kHz 、5mV 的正弦波时，输出电压波形出现底部削平失真。

回答以下问题。

（1）这种失真是 B 失真。

（A ．截止，B ．饱和，C ．交越，D ．频率） （2）为了消除失真，应 B 。

（A ．增大C R ，B ．增大b R ，C ．减小b R ，D ．减小 CC V ，E ．换用β大的管子）。

R b R c+V CCC 2C 1R Lv iv oT图选择题57. 随着温度升高，晶体管的电流放大系数 _A_，穿透电流CEO I _A_，在I B 不变的情况下b-e 结电压V BE_B _。

（ A ．增大，B ．减小，C ．不变）8．随着温度升高，三极管的共射正向输入特性曲线将 C ，输出特性曲线将 A ，输出特性曲线的间隔将 E 。

（A ．上移， B ．下移，C ．左移，D ．右移，E ．增大，F ．减小，G ．不变） 9．共源极放大电路的v o 与v i 反相位，多作为 中间级 使用。

模拟电子技术基础第四版郝艾芳答案模拟电子技术基础试题填空题1、 PN结中内电场阻止_的扩散，推动_的漂移运动。

2、 BJT工作在压缩区时，其发射结处在_偏置，erf处在_偏置。

3、射极输出器的输入信号从极间输入，而输出是从极间取出。

因此，射极输出器是一个共极放大器。

4、甲类功放BJT的.导通角为 ;乙类功放BJT的导通角为 ;甲乙类功放BJT的导通角为 ;5、若两个输入信号电压的大小，极性，就称为差模输入信号。

6、为了平衡放大器的工作点，应当导入负反馈;为了平衡放大器的性能，应当导入负反馈。

7、自激振荡电路主要由放大器和反馈电路两部分组成，前者要求有足够的放大倍数，后者要求反馈信号与输入信号同相。

8、在电感意见反馈三点式振荡器中，BJT c-e极间的电路元件就是电感 ;b-e极间的电路元件就是电感 ;c-b极间的电路元件就是电容。

9、已知某放大电路电压放大倍数的频率特性为_表明其下限频率为)10_，上限频率为106 ，10f(1j)(1――j6)f10 中频的电压增益为_ 60 _dB，输出电压与输入电压在中频段的相位差为__-180° _ 。

10、在双端输出、双端输入的理想差分压缩电路中，若两个输出电压 DUI1 = DUI2，则输入电压 DUo = 0 。

若 DUI1 = + mV，DUI2 = +500 mV，则所述差动压缩电路的输出差模电压 DUId = ，差模输出信号分别为 DUId1 = -500 ，DUId2 = 500 ，共模输出信号 DUIc = 。

11、功率放大电路的最大输出功率是在输入电压为正弦波时，输出基本不失真情况下，负载上可能获得的。

答案1、多子，少子;2、正向，逆向;3、b-c， e-c， c;4、360， 180，180>θ<360;5、相等，相反;6、直流，交流;7、放大器，反馈电路，同相;8、电感，电感，电容;9、10 Hz，106 Hz，60 dB，-180°;10、0， mV，500 mV，-500 mV， mV;11、最大交流功率。

模拟电子技术基础期末考试试题及答案一、选择题1. 下列选项中，哪种元器件可以将一个信号的幅度提高到较高水平？A. 电感B. 二极管C. 发射管D. 收音机答案：C. 发射管2. 以下哪个不是模拟电子技术中常见的电子元器件？A. 电阻B. 电容C. 电子管D. 电池答案：D. 电池3. 在模拟电子技术中，下面哪个元器件常用于放大电压信号？A. 开关B. 反射器C. 放大器D. 混频器答案：C. 放大器4. 下面哪个元器件可以将直流电信号转换成交流电信号？A. 容器B. 反射器C. 变压器D. 调制器答案：D. 调制器5. 在模拟电子技术中，以下哪个元器件常用于对电流进行控制？A. 电流计B. 混频器C. 电容D. 二极管答案：D. 二极管二、填空题6. 电阻的单位是________。

答案：欧姆（Ω）7. 二极管有两个基本电极，分别是阳极（A）和________。

答案：阴极（K）8. 在放大器中，输入信号的强度被放大器增大到预期的输出水平，这个功能叫做________。

答案：放大9. 电容存储的电荷量与其电压的关系是________。

答案：线性关系10. 以下哪个元器件可以将交流信号转换成相同频率的直流信号？答案：整流器三、解答题11. 请简要阐述电子管的工作原理及其在模拟电子技术中的应用。

答案：电子管是一种由真空或带有特殊气体的封闭空间中的电子流控制器件。

电子管工作原理基于热电子发射和电子聚焦的原理，通过在电子管中加入电场和磁场，可以控制电子流的流动和放大信号。

在模拟电子技术中，电子管经常用于放大电压信号。

它具有高放大系数和低噪声的特点，因此在音频放大器、射频放大器等方面得到广泛应用。

同时，电子管还常用于整流、调制和混频等电路中。

12. 请列举并简要介绍两种常见的放大器类型。

答案：两种常见的放大器类型分别是：a. 甲类放大器：甲类放大器是一种线性放大器，输出信号的整个周期都以较小的偏置电流进行放大，即电流在整个传输特性曲线上运行。

学业水平考试《电子技术基础》模拟试卷4（测试时间60分钟，满分100分）一、单项选择题（本大题共10小题，每小题3分，共30分。

在每小题列出的四个选项中只有一个符合题目要求）1.PN结加正向电压时，PN结将（）A.导通B.不导通C.截止D.无法确定2.甲类单管功率放大电路的理想最大效率为（）A.50%B.60%C.78%D.100%3.逻辑式A+0·A+1·A =（）A.0B.1C.AD. A4.2位二进制编码器，输入端有（）A.2个B.4个C.6个D.8个5.基本RS触发器的“状态不定”发生在当R、S同时加入（）信号A.R=0，S=0B. R=0，S=1C. R=1，S=0D. R=1，S=16.在单相桥式整流电路中，如果一只整流二极管接反，则（）A.将引起电源短路B.将成为半波整流电路C.将成为全波整流电路D.仍为桥式整流电路，但输出电压减小7.集成运放是一种直接耦合放大电路，其特点是（）A.高放大倍数，低带宽B.低放大倍数，高带宽C.高放大倍数，高带宽D.低放大倍数，低带宽8.异或门F=A⊕B两输入端A、B中，A=0，则输出端F为（）A. =A⊕BB.BC. BD.09.一个放大器电压放大倍数为1000，转换为分贝数是（）A.10dBB.20 dBC.40 dBD.60 dB10.非门的逻辑符号是（）二、判断题（本大题共10小题，每小题2分，共20分。

对的打√，错的打×）。

11．晶体二极管击穿后立即烧毁。

12．既然负反馈使放大电路的放大倍数降低，因此一般放大电路都不会引入负反馈。

13．功率放大电路，通常是工作在大信号状态，要求在不失真（或失真允许的范围内）的情况下，向负载输出尽量大的信号功率。

14．二进制数用下标“2”或“B”来表示，它的每个数位只有2个数码符号，即0，1。

15．当工作电流超过最大稳定电流时，稳压二极管将不起稳压作用，但并未损坏。

16．2位二进制译码器：4个输入端，2个输出端，常称为2线-4线译码器。
