工程管径、材料对照表

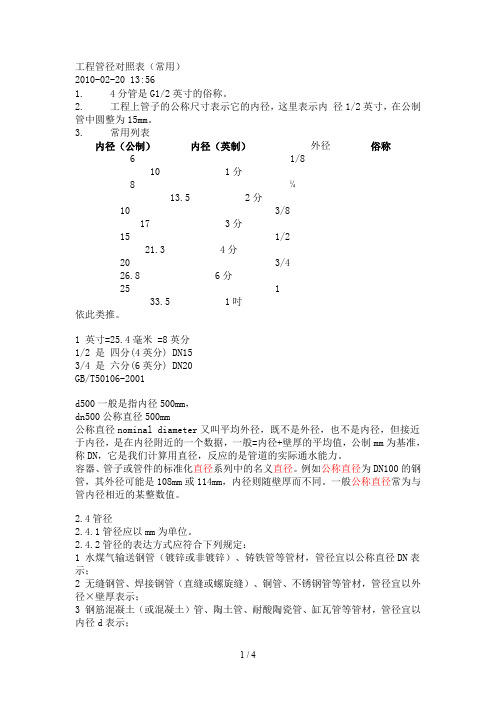

工程管径对照表-内容很全（常用）2010-02-20 13:561. 4分管是G1/2英寸的俗称。

2. 工程上管子的公称尺寸表示它的内径，这里表示内径1/2英寸，在公制管中圆整为15mm。

3. 常用列表内径（公制）内径（英制）外径俗称6 1/810 1分8 ¼13.5 2分10 3/817 3分15 1/221.3 4分20 3/426.8 6分25 133.5 1吋依此类推。

1 英寸=25.4毫米 =8英分1/2 是四分(4英分) DN153/4 是六分(6英分) DN20GB/T50106-2001d500一般是指内径500mm，dn500公称直径500mm公称直径nominal diameter又叫平均外径，既不是外径，也不是内径，但接近于内径，是在内径附近的一个数据，一般=内径+壁厚的平均值，公制mm为基准，称DN，它是我们计算用直径，反应的是管道的实际通水能力。

容器、管子或管件的标准化直径系列中的名义直径。

例如公称直径为DN100的钢管，其外径可能是108mm或114mm，内径则随壁厚而不同。

一般公称直径常为与管内径相近的某整数值。

2.4管径2.4.1管径应以mm为单位。

2.4.2管径的表达方式应符合下列规定：1 水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示；2 无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示；3 钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示；4 塑料管材，管径宜按产品标准的方法表示；5 当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。

建筑排水用硬聚氯乙烯管材规格用de（公称外径）×e（公称壁厚）表示（GB 5836.1-92）给水用聚丙烯（PP）管材规格用de×e表示（公称外径×壁厚）.关于DN与De的区别：1、DN是指管道的公称直径nominal diameter，注意：这既不是外径也不是内径；应该与管道工程发展初期与英制单位有关；通常用来描述镀锌钢管，它与英制单位的对应关系如下：4分管：4/8英寸：DN15；6分管：6/8英寸：DN20；1寸管：1英寸：DN25；寸二管：1又1/4英寸：DN32；寸半管：1又1/2英寸：DN40；两寸管：2英寸：DN50；三寸管：3英寸：DN80（很多地方也标为DN75）；四寸管：4英寸：DN100；De主要是指管道外径，一般采用De标注的，均需要标注成外径X壁厚的形式；主要用于描述：无缝钢管、PVC等塑料管道、和其他需要明确壁厚的管材。

PPR管径尺寸对照表引言PPR管道是一种常用的管道材料，其中PPR代表聚丙烯随机共聚物（Polypropylene Random Copolymer）。

PPR管道由于其优良的性能和广泛的用途，已经成为建筑工程和家庭装修中常用的管道材料之一。

PPR管道由不同直径的管材组成，这也是为了适应不同的流量和用途要求。

本文将介绍PPR管道常用的尺寸对照表，以便用户能够根据需要选择适合的管径。

PPR管道尺寸对照表下表列出了常见的PPR管道尺寸及其对应的外径和壁厚。

管径（mm）外径（mm）壁厚（mm）2020.3 2.82525.3 3.5 3232.3 4.4 4040.4 5.5 5050.5 6.9 6363.68.6 7575.610.3 9090.812.3 110111.215.1 160160.422.9 200200.628.5250250.835.7315316.044.9请注意，这只是常见的PPR管道尺寸对照表，实际上市场上还有其他尺寸和规格的管道可供选择。

用户在购买和使用PPR管道时，应根据具体需要和工程要求来选择合适的管径和规格。

PPR管道尺寸选择注意事项在选择PPR管道尺寸时，用户应注意以下几个方面：1.流量要求：根据工程的具体流量要求来选择相应的管道尺寸。

流量要求越大，则需要选择较大直径的管道来满足。

2.压力要求：根据工程的设计压力要求来选择合适的管道尺寸。

压力要求越大，则需要选择较厚的壁厚来满足。

3.使用用途：不同的使用用途可能需要不同的管道尺寸。

比如，用于给水系统的管道可能需要较大的尺寸来确保足够的供水。

4.工程预算：在选择管道尺寸时，用户还须考虑工程预算。

较大尺寸的管道可能会更昂贵，而较小尺寸的管道则可能影响流量或压力。

综上所述，选择合适的PPR管道尺寸是很重要的。

用户在选择管道尺寸时应充分考虑工程需求、流量要求、压力要求以及工程预算等因素。

总结PPR管道是一种常见的管道材料，广泛应用于建筑工程和家庭装修中。

管道口径对照表管道口径对照表1、DN15口径：外径为21.34mm，内径为18.3mm，壁厚为2.24mm；2、DN20口径：外径为26.7mm，内径为21.9mm，壁厚为2.77mm；3、DN25口径：外径为33.4mm，内径为27.7mm，壁厚为3.4mm；4、DN32口径：外径为42.16mm，内径为33.7mm，壁厚为4.2mm；5、DN40口径：外径为48.3mm，内径为39.7mm，壁厚为4.6mm；6、DN50口径：外径为60.3mm，内径为50.8mm，壁厚为5.5mm；7、DN65口径：外径为76.1mm，内径为63.5mm，壁厚为6.65mm；8、DN80口径：外径为88.9mm，内径为76.1mm，壁厚为7.1mm；9、DN100口径：外径为113.5mm，内径为95.2mm，壁厚为7.93mm；10、DN125口径：外径为139.7mm，内径为117.5mm，壁厚为9.41mm；11、DN150口径：外径为168.3mm，内径为142.2mm，壁厚为10.4mm；12、DN200口径：外径为219.1mm，内径为189mm，壁厚为12.7mm；13、DN250口径：外径为273mm，内径为240.7mm，壁厚为14.2mm；14、DN300口径：外径为323.9mm，内径为290mm，壁厚为15.7mm；管道是一种重要的土木建设材料，管道口径是衡量管道大小以及使用范围的重要标准，因此，管道口径对照表成为了现在工业建设中非常重要的参考标准。

根据管道口径对照表，最小的口径为DN15，外径为21.34mm，内径为18.3mm，壁厚为2.24mm；而最大的口径为DN300，外径为323.9mm，内径为290mm，壁厚为15.7mm。

在涉及到管道的建设工作中，合适的管道口径是十分重要的，一个不合理的管道口径将会对设备造成一定的损害，造成一定的经济损失。

对于不同的场合及材料，管道口径的选择也不一样，选择的管道口径应当能够充分满足使用者的需求。

PVC管规格尺寸理论重量表
PVC（聚氯乙烯）管是一种常见的塑料管道材料，广泛用于建筑、工程和工业应用。

本文档旨在提供PVC管的规格尺寸和理论重量表，以方便选择合适的管道材料。

PVC管规格尺寸
以下是常见的PVC管的规格尺寸：
- 管径管径
- 1/2英寸
- 3/4英寸
- 1英寸
- 1 1/4英寸
- 1 1/2英寸
- 2英寸
- 3英寸
- 4英寸
- 5英寸
- 6英寸
- 8英寸
- 10英寸
- 12英寸
- 壁厚壁厚
- SCH 40（常用）
- SCH 80
- SCH 120
- SCH 160
- 管长管长
- 20英尺
- 10英尺
- 5英尺
以上是常见的PVC管的规格尺寸，可以根据具体需求进行选择。

PVC管理论重量表
下表列出了常见PVC管的理论重量：
以上是常见的PVC管的理论重量表，可以根据管径、壁厚和
管长来计算实际重量。

希望本文档对您选择PVC管的规格尺寸和理论重量有所帮助！。

工程管径对照表（常用）2010-02-20 13:561. 4分管是G1/2英寸的俗称。

2. 工程上管子的公称尺寸表示它的内径，这里表示内径1/2英寸，在公制管中圆整为15mm。

3. 常用列表内径（公制）内径（英制）外径俗称6 1/810 1分8 ¼13.5 2分10 3/817 3分15 1/221.3 4分20 3/426.8 6分25 133.5 1吋依此类推。

1 英寸=25.4毫米 =8英分1/2 是四分(4英分) DN153/4 是六分(6英分) DN20GB/T50106-2001d500一般是指内径500mm，dn500公称直径500mm公称直径nominal diameter又叫平均外径，既不是外径，也不是内径，但接近于内径，是在内径附近的一个数据，一般=内径+壁厚的平均值，公制mm为基准，称DN，它是我们计算用直径，反应的是管道的实际通水能力。

容器、管子或管件的标准化直径系列中的名义直径。

例如公称直径为DN100的钢管，其外径可能是108mm或114mm，内径则随壁厚而不同。

一般公称直径常为与管内径相近的某整数值。

2.4管径2.4.1管径应以mm为单位。

2.4.2管径的表达方式应符合下列规定：1 水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示；2 无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示；3 钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示；4 塑料管材，管径宜按产品标准的方法表示；5 当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。

建筑排水用硬聚氯乙烯管材规格用de（公称外径）×e（公称壁厚）表示（GB 5836.1-92）给水用聚丙烯（PP）管材规格用de×e表示（公称外径×壁厚）.关于DN与De的区别：1、DN是指管道的公称直径nominal diameter，注意：这既不是外径也不是内径；应该与管道工程发展初期与英制单位有关；通常用来描述镀锌钢管，它与英制单位的对应关系如下：4分管：4/8英寸：DN15；6分管：6/8英寸：DN20；1寸管：1英寸：DN25；寸二管：1又1/4英寸：DN32；寸半管：1又1/2英寸：DN40；两寸管：2英寸：DN50；三寸管：3英寸：DN80（很多地方也标为DN75）；四寸管：4英寸：DN100；De主要是指管道外径，一般采用De标注的，均需要标注成外径X壁厚的形式；主要用于描述：无缝钢管、PVC等塑料管道、和其他需要明确壁厚的管材。

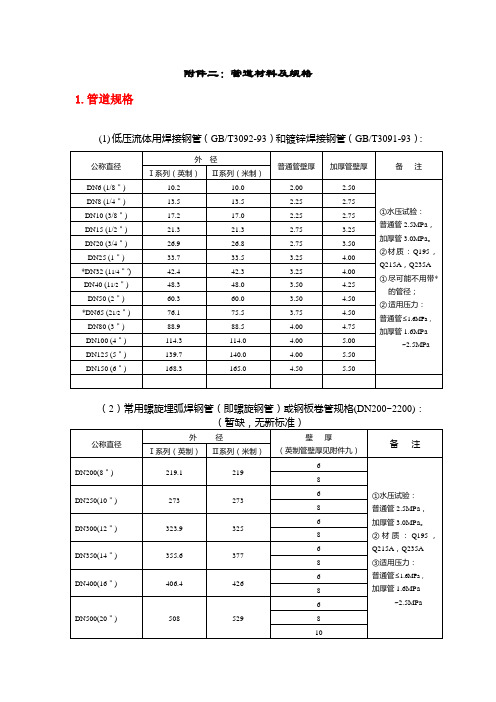

附件二：管道材料及规格
1.管道规格
(1)低压流体用焊接钢管（GB/T3092-93）和镀锌焊接钢管（GB/T3091-93）：
（2）常用螺旋埋弧焊钢管（即螺旋钢管）或钢板卷管规格(DN200~2200)：
最高不超过19MPa。

②国标管为米制管（Ⅱ系列），英制管（Ⅰ系列）见附件。

（4）奥式体不锈钢管
不锈钢无缝钢管（GB/T14976-94，冷拔管）仅限于DN≤200时采用，不锈钢焊接钢管（GB/T12771-2000）管径范围DN8~1000，压力等级≤5.0Mpa 均可使用，表中水压为推荐压力标准。

表中管道规格为米制管（Ⅱ系列），英制管（Ⅰ系列）见附件。

注：①*暂无国家标准，使用国内沿用系列（米制管）。

②常用钢号：0Cr18Ni9(304), 1Cr18Ni9Ti、00Cr19Ni10(304L), 0Cr18Ni10Ti(321),
0Cr17Ni12Mo2(316), 00Cr17Ni14Mo2(316L)，详见附件十：材料对照表。
