实训10微机硬件系统的维护实训报告一、实训目的本实训的目的是让学生了解微机硬件系统的维护方法和技巧，培养学生的硬件维护技能，提高其对硬件问题的发现和解决能力。
二、实训内容本次实训主要包括以下几个方面的内容：1.硬件系统检查与故障排除2.CPU清洗与更换3.硬盘维护与优化4.内存清理与安装5.电源维护与替换6.显卡、声卡与网卡的检查与更换三、实训过程1.硬件系统检查与故障排除我们首先学习了如何检查硬件系统是否正常工作。
通过查看主板上的指示灯和听取电脑的启动声音，我们可以大致判断硬件系统是否有故障。
如果没有指示灯亮起或启动声音异常，我们需要检查主板电源和连接线是否松动或损坏，并进行修复。
2.CPU清洗与更换当我们发现电脑启动缓慢或者出现死机现象时，可能是CPU过热导致的。
在清洗CPU之前，我们需要先断开电源和散热器。
然后用软毛刷将CPU上的灰尘和积聚物清理干净。
如果问题依旧，我们就需要更换散热器或者CPU。
3.硬盘维护与优化硬盘是电脑存储数据的重要组成部分，我们需要定期对硬盘进行维护和优化。
首先，我们可以使用磁盘清理工具清理无用文件和临时文件，以释放硬盘空间。
然后，我们需要对硬盘进行碎片整理，以便提高读写速度。
4.内存清理与安装内存是电脑运行程序和数据的临时存储空间，如果内存不足，电脑的运行速度会受到限制。
我们可以使用系统自带的任务管理器来查看内存使用情况，并进行清理。
如果内存不足，我们可以通过添加内存条来扩展内存容量。
5.电源维护与替换电源是电脑供电的重要设备，如果电源老化或者故障，可能导致电脑无法正常启动。
我们需要检查电源的连接线是否松动或损坏，并进行修复。
如果电源出现故障，我们需要购买新的电源进行更换。
6.显卡、声卡与网卡的检查与更换显卡、声卡和网卡是电脑外部设备，它们的工作状态直接影响到电脑的图像显示、声音输出和网络连接。
我们需要检查这些设备是否正常工作，并及时更换损坏的设备。
四、实训心得通过本次实训，我了解了微机硬件系统的主要组成部分以及维护方法和技巧，提高了我的硬件维护能力。

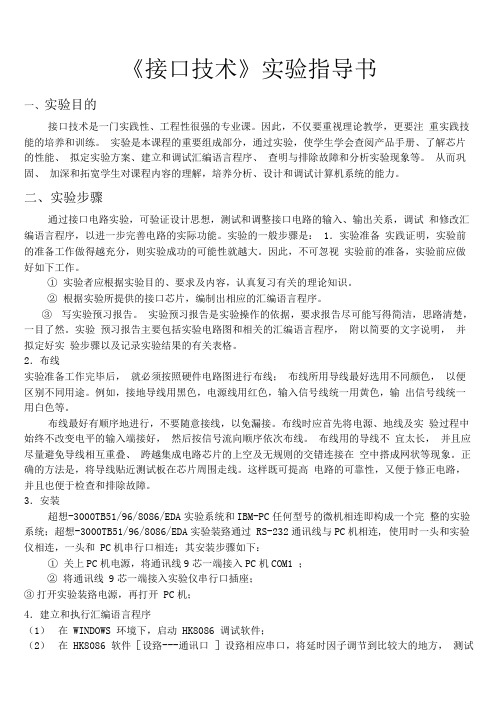

《接口技术》实验指导书一、实验目的接口技术是一门实践性、工程性很强的专业课。
因此，不仅要重视理论教学，更要注重实践技能的培养和训练。
实验是本课程的重要组成部分，通过实验，使学生学会查阅产品手册、了解芯片的性能、拟定实验方案、建立和调试汇编语言程序、查明与排除故障和分析实验现象等。
从而巩固、加深和拓宽学生对课程内容的理解，培养分析、设计和调试计算机系统的能力。
二、实验步骤通过接口电路实验，可验证设计思想，测试和调整接口电路的输入、输出关系，调试和修改汇编语言程序，以进一步完善电路的实际功能。
实验的一般步骤是：1．实验准备实践证明，实验前的准备工作做得越充分，则实验成功的可能性就越大。
因此，不可忽视实验前的准备，实验前应做好如下工作。
①实验者应根据实验目的、要求及内容，认真复习有关的理论知识。
②根据实验所提供的接口芯片，编制出相应的汇编语言程序。
③写实验预习报告。
实验预习报告是实验操作的依据，要求报告尽可能写得简洁，思路清楚，一目了然。
实验预习报告主要包括实验电路图和相关的汇编语言程序，附以简要的文字说明，并拟定好实验步骤以及记录实验结果的有关表格。
2．布线实验准备工作完毕后，就必须按照硬件电路图进行布线；布线所用导线最好选用不同颜色，以便区别不同用途。
例如，接地导线用黑色，电源线用红色，输入信号线统一用黄色，输出信号线统一用白色等。
布线最好有顺序地进行，不要随意接线，以免漏接。
布线时应首先将电源、地线及实验过程中始终不改变电平的输入端接好，然后按信号流向顺序依次布线。
布线用的导线不宜太长，并且应尽量避免导线相互重叠、跨越集成电路芯片的上空及无规则的交错连接在空中搭成网状等现象。
正确的方法是，将导线贴近测试板在芯片周围走线。
这样既可提高电路的可靠性，又便于修正电路，并且也便于检查和排除故障。
3．安装超想-3000TB51/96/8086/EDA实验系统和IBM-PC任何型号的微机相连即构成一个完整的实验系统；超想-3000TB51/96/8086/EDA实验装臵通过RS-232通讯线与PC机相连, 使用时一头和实验仪相连，一头和PC机串行口相连；其安装步骤如下：①关上PC机电源，将通讯线9芯一端接入PC机COM1 ；②将通讯线9芯一端接入实验仪串行口插座；③打开实验装臵电源，再打开PC机；4．建立和执行汇编语言程序（1）在WINDOWS 环境下，启动HK8086 调试软件；（2）在HK8086 软件［设臵---通讯口］设臵相应串口，将延时因子调节到比较大的地方，测试串口直到通过为止。
硬件培训资料硬件培训是指通过学习和实践，掌握计算机硬件相关知识和技能的一种培训方式。
本文将介绍硬件培训的基本概念、内容和方法，帮助读者了解硬件培训的重要性以及如何有效进行硬件培训。
一、硬件培训的概念硬件培训是培养学员掌握计算机硬件技术知识和操作技能的一种培训方式。
通过硬件培训，学员可以了解计算机硬件的组成和结构，掌握计算机硬件故障排除和维修技巧，提高计算机硬件的应用能力。
二、硬件培训的内容硬件培训的内容主要包括以下几个方面：1.计算机硬件的基本知识：学习计算机硬件的基本概念、组成和结构，了解各种硬件设备的功能和作用。
2.操作系统的安装和配置：学习如何安装和配置操作系统，了解操作系统的基本原理和各种功能。
3.硬件故障排除和维修：学习如何识别和解决计算机硬件故障，了解常见故障原因和解决方法。
4.计算机网络的基本知识：学习计算机网络的基本概念和网络设备的使用，了解网络配置和网络故障排除方法。
三、硬件培训的方法1.理论学习：通过讲座、教材和网络资料等方式进行理论学习，掌握硬件相关知识和原理。
2.实践操作：通过实际操作计算机硬件设备来加深理解和掌握技能，如组装计算机、排除故障等。
3.案例分析：通过分析实际案例来学习硬件故障的排除和维修方法，提高解决问题的能力。
4.小组讨论：组织学员进行小组讨论，共同解决实际问题，促进学员之间的交流和合作。
四、硬件培训的重要性硬件是计算机系统的重要组成部分，了解和掌握硬件知识对于提高计算机应用能力具有重要意义。
通过硬件培训，学员可以快速识别和解决计算机硬件故障，提高计算机的使用效率和可靠性。
此外，硬件培训还可以培养学员的动手实践能力、问题解决能力和团队合作精神，对于学习和工作都具有积极影响。
五、硬件培训的展望随着科技的不断进步和计算机技术的不断发展，硬件培训也在不断更新和完善。
未来，硬件培训将更加注重实践操作和实际案例的应用，提高学员解决实际问题的能力。
同时，随着人工智能和物联网等新兴技术的兴起，硬件培训也将更加注重新技术的学习和应用，为学员提供更多的发展机会。
内存内存是计算机中重要的部件之一，它是与CPU进行沟通的桥梁。
计算机中所有程序的运行都是在内存中进行的，因此内存的性能对计算机的影响非常大。
内存〔Memory〕也被称为内存储器，其作用是用于暂时存放CPU中的运算数据，以及与硬盘等外部存储器交换的数据。
只要计算机在运行中，CPU就会把需要运算的数据调到内存中进行运算，当运算完成后CPU再将成果传送出来，内存的运行也决定了计算机的不变运行。
内存是由内存芯片、电路板、金手指等局部组成的。
内存芯片：内存芯片俗称内存颗粒，是内存的灵魂地点，内存的性能、速度、容量都是由内存芯片所决定的。
金手指：金手指〔connecting finger〕是内存条上与内存插槽之间的连接部件，所有的信号都是通过金手指进行传送的。
金手指由众多金黄色的导电触片组成，因其外表镀金而且导电触片摆列如手指状，所以称为“金手指〞。
金手指实际上是在覆铜板上通过特殊工艺再覆上一层金，因为金的抗氧化性极强，而且传导性也很强。
内存频率内存主频和CPU主频一样，习惯上被用来暗示内存的速度，它代表着该内存所能达到的最高工作频率。
内存主频是以MHz〔兆赫〕为单元来计量的。
内存主频越高在必然程度上代表着内存所能达到的速度越快。
内存主频决定着该内存最高能在什么样的频率正常工作。
目前较为主流的内存频率是800MHz的DDR2内存，以及一些内存频率更高的DDR3内存。
大师知道，计算机系统的时钟速度是以频率来衡量的。
晶体振荡器控制着时钟速度，在石英晶片上加上电压，其就以正弦波的形式震动起来，这一震动可以通过晶片的形变和大小记录下来。
晶体的震动以正弦调和变化的电流的形式暗示出来，这一变化的电流就是时钟信号。
而内存本身并不具备晶体振荡器，因此内存工作时的时钟信号是由主板芯片组的北桥或直接由主板的时钟发生器提供的，也就是说内存无法决定自身的工作频率，其实际工作频率是由主板来决定的。
DDR内存和DDR2内存的频率可以用工作频率和等效频率两种方式暗示，工作频率是内存颗粒实际的工作频率，但是由于DDR内存可以在脉冲的上升和下降沿都传输数据，因此传输数据的等效频率是工作频率的两倍；而DDR2内存每个时钟能够以四倍于工作频率的速度读/写数据，因此传输数据的等效频率是工作频率的四倍。
篇一：大学生计算机硬件实习报告计算机硬件实践报告实习内容：计算机组装与维护实习目的：通过计算机的组装，认识计算机的硬件和结构，了解计算机的整个组装过程和注意事项。
实习要求：识别计算机的各个部件，能自己动手组装一台计算机。
一. 识别部件:1.cpu (核心部件)主要功能：运算器，控制器。
cup就是通过这些引脚和计算机其他部件进行通信，传递数据，指令。
我们要先了解两个基本的概念，主板频率和倍频系数；通常我们常说的pentium ii 300，amd k6-2 300这些cpu的型号，其中最后一个数字300就是指cpu内部的工作频率是300mhz，而主板上的内存、控制芯片的工作频率是没有这么高的，所以就会出现主板频率和倍频系数，主板频率是指内存、控制芯片和cpu之间的总线的工作频率，倍频系数就是cpu的内部工作频率和主板频率的比值。
cpu的实际工作频率就决定于这两个参数。
有这样的公式： cpu的实际工作频率 = 主板频率×倍频系数通常主板频率都是一些固定的值，比如：60mhz、66mhz、75mhz、100mhz、133mhz等；倍频系数有1.5、2.0、2.5和3.0、4.0、4.5、5.0等，通过设置主板上的跳线就可以改变cpu的工作频率，人们常说的超频就是指改变这两个参数来使cpu 在较高的工作频率下运行，超频往往是以改变外频为主2.cpu风扇：cpu工作的时候要散发出大量的热量，如不及时散热，可能将cpu烧坏。
所以加上了风扇达到散热目的。
3.主板: 是计算机主顶内最重要的一个部件,其它设备都是通过它来联结工作的.4.内存条：是临时储存器，掉电后数据会消失。
5.硬盘: 通过读写记录各种信息,存储各类软件.程序和数据.既是输入设备,也是输出设备,但只能和计算机内存交换信息.包括存储盘片及驱动器。
特点储存量大。
6.软驱：平时可以插入软盘，用以存放数据。
7.光驱: 平时可以插入光盘,用以读数据.有耳机插孔:连接耳机或音箱,可输出audiocd音乐.音量控制:调整输出的cd音乐量大小.指示灯:显示光驱的运行状态.紧急出盒孔:用于断电或其他非正常状态下打开光盘托架.打开/关闭/停止健:控制光盘进出盒和停止audiocd播放.播放/跳道键:用于直接使用面板控制播放audiocd.8.电源：将ac交流电流转换成直流电压。
实训一计算机硬件的组装一、实训目的1．通过实训，掌握计算机组装方法2．掌握计算机机箱前置面板和主板连线的接法3．了解硬盘跳线的方法二、实训内容1．拆除一台计算机的所有配件2．组装一台计算机三、预备知识1．了解主板的一般构成PCB基板、CPU插座、主板芯片组、总线插槽、内存插槽、BIOS单元、电源插座、CPU供电电路、硬盘光驱软驱接口、USB接口、跳线及DIP开关、I/O接口背板、机箱面板指标灯及控制按钮插针2．了解CPU的主要品牌及接口类型3．了解目前主流内存条的类型SDRAM（同步动态随机存储器）。
分为PC66、PC100、PC133等不同规格，而规格后面的数字就代表着该内存最大所能正常工作系统总线速度，比如PC100，那就说明此内存可以在系统总线为100MHz的电脑中同步工作。
与系统总线速度同步，也就是与系统时钟同步，这样就避免了不必要的等待周期，减少数据存储时间。
同步还使存储控制器知道在哪一个时钟脉冲期由数据请求使用，因此数据可在脉冲上升期便开始传输。
SDRAM采用3.3伏工作电压，168Pin的DIMM接口，带宽为64位。
SDRAM不仅应用在内存上，在显存上也较为常见。
SDRAM在一个时钟周期内只传输一次数据，它是在时钟的上升期进行数据传输DDR SDRAM（双倍速率同步动态随机存储器）。
习惯称为DDR。
DDR 内存在一个时钟周期内传输两次数据，它能够在时钟的上升期和下降期各传输一次数据。
DDR内存可以在与SDRAM相同的总线频率下达到更高的数据传输率。
DDR为184针脚DDR2。
与DDR相比，DDR2最主要的改进是在内存模块速度相同的情况下，可以提供相当于DDR内存两倍的带宽。
实现了在每个时钟周期处理多达4bit数据。
DDR2的针脚数量为240针双通道一般要求按主板上内存插槽的颜色成对使用，一条内存无法构成双通道。
4．了解IDE接口及FDD接口及数据线四、实训前和实训中出现的问题及解决方法在安装之前要特别注意下面这些事项：1．防止人体所带静电对电子器件造成损伤：在安装前，先消除身上的静电，比如用手摸一摸自来水管等接地设备；或者用自来水洗一下手；如果有条件，可以在手上戴上防静电环。
电脑硬件培训资料电脑已经成为我们日常生活和工作中不可或缺的工具，了解电脑硬件知识对于更好地使用和维护电脑至关重要。
本培训资料将为您详细介绍电脑硬件的各个方面，帮助您建立起对电脑硬件的全面认识。
一、电脑硬件的组成电脑硬件主要包括以下几个部分：1、中央处理器（CPU）CPU 是电脑的核心组件，负责执行计算机程序的指令。
其性能主要取决于核心数量、主频、缓存等参数。
常见的 CPU 品牌有英特尔（Intel）和 AMD，不同型号和系列适用于不同的应用场景，如办公、游戏、图形设计等。
2、主板主板是连接电脑各个硬件组件的平台。
它提供了各种接口，如 CPU 插槽、内存插槽、硬盘接口、显卡插槽等。
主板的质量和稳定性对电脑的整体性能和可靠性有很大影响。
3、内存（RAM）内存用于暂时存储正在运行的程序和数据。
内存的容量越大，电脑同时处理多个任务的能力就越强。
目前常见的内存类型有 DDR4 和 DDR5，频率越高，性能越好。
4、硬盘硬盘用于长期存储数据，包括操作系统、应用程序、文件等。
硬盘分为机械硬盘（HDD）和固态硬盘（SSD）。
SSD 具有更快的读写速度，但价格相对较高；HDD 则具有较大的存储容量和较低的价格。
为了获得更好的性能，可以采用 SSD 作为系统盘，HDD 作为数据存储盘的组合方式。
5、显卡显卡负责处理图形和视频输出。
对于一般的办公和日常使用，集成显卡就可以满足需求；但对于游戏玩家和图形设计人员，需要独立显卡来提供更好的图形性能。
显卡的性能取决于芯片型号、显存容量和频率等参数。
6、电源电源为电脑提供稳定的电力供应。
选择合适功率的电源非常重要，功率过小可能导致电脑不稳定甚至无法正常工作，功率过大则会造成浪费。
同时，电源的质量也会影响电脑的稳定性和寿命。
7、机箱机箱不仅起到保护电脑硬件的作用，还影响电脑的散热和外观。
良好的机箱设计可以提供良好的风道，有助于散热，保持电脑的稳定运行。
8、显示器显示器是电脑的输出设备，用于显示图像和文字。
硬件培训资料一、硬件基础知识1. 计算机硬件的概念和分类计算机硬件是指构成计算机系统的各种物理设备和部件，主要包括主机、显示器、键盘、鼠标、打印机等。
根据功能和用途的不同，可以将计算机硬件分为输入设备、输出设备、存储设备和处理设备等几大类。
2. 主板主板是计算机系统的核心部件，它承载着CPU、内存、扩展卡等重要组件，并提供了各种接口和插槽，用于连接其他硬件设备。
主板的选购和安装是硬件维护和升级的重要内容。
3. CPUCPU（Central Processing Unit，中央处理器）是计算机的核心部件，负责执行程序指令和进行数据处理。
CPU的性能对计算机的整体运行速度有着重要影响，因此在硬件培训中，深入了解CPU的工作原理和选购标准是必不可少的。
4. 内存内存是计算机用于临时存储数据和程序指令的设备，对计算机的运行速度和性能有着直接影响。
硬件培训中，应重点介绍内存的种类、容量的选择、安装和升级等相关知识。
5. 硬盘硬盘是计算机的主要存储设备，用于储存操作系统、应用程序和用户数据等。
硬盘的选择、安装和维护是硬件培训中需要重点关注的内容。
6. 显卡显卡是计算机的图形处理器，用于处理图像和视频等任务。
在硬件培训中，应介绍显卡的工作原理、性能对比和选购建议，以帮助学员更好地理解和应用显卡相关知识。
二、硬件故障排除和维修1. 硬件故障排除流程硬件故障排除是硬件培训中的重要环节，学员应掌握一套系统性的故障排除流程，包括问题分析、定位、解决和测试等环节，以提高故障排除的效率和准确性。
2. 常见硬件故障及其修复办法在硬件培训中，应重点介绍常见的硬件故障类型和解决办法。
如主板无法启动、硬盘读写故障、显卡显示异常等问题的排查和修复方法。
3. 硬件维护和保养硬件维护和保养是保持计算机良好运行状态和延长硬件使用寿命的重要手段。
在硬件培训中，应介绍硬件维护的基本原则和常用方法，包括清洁、插拔、温度控制等。
4. 硬件升级和扩展硬件培训中，应重点介绍硬件升级和扩展的方法和注意事项。
硬件培训资料主板，是一台电脑中最差不多，最重要的部分，是把cpu 显卡光驱硬盘内存连接起来的一个平台。
一样为一块矩形电路板，上面安装了各种电路元件和组成电脑的要紧电路系统。
要紧组成部分有中央处理器（CPU）插槽,内存插槽，南北桥芯片，扩展插槽。
主板芯片组及其作用：芯片组（Chipset）是主板的核心组成部分，假如说中央处理器（CPU）是整个电脑系统的心脏，那么芯片组将是整个躯体的躯干。
而芯片组通常由北桥和南桥组成，也有些以单芯片设计，增强其效能。
这些芯片组为主板提供一个通用平台供不同设备连接，操纵不同设备的沟通。
主板芯片组几乎决定着主板的全部功能，进而阻碍到整个电脑系统性能的发挥，芯片组是主板的灵魂。
芯片组性能的优劣，决定了主板性能的好坏与级别的高低。
其中CPU的类型、内存类型、容量和性能，显卡插槽规格是由芯片组中的北桥芯片决定的；而扩展槽的种类与数量、扩展接口的类型和数量等，是由芯片组的南桥决定的。
常见和要紧生产芯片组的厂家有英特尔（美国）、AMD（美国）这2大伙儿。
南北桥芯片：横跨PCI-E插槽左右两边的两块芯片确实是南北桥芯片。
芯片组以北桥芯片为核心，一样情形，主板的命名差不多上以北桥的核心名称命名的（如P45的主板确实是用的P45的北桥芯片）。
从主板的命名看出，北桥的地位更为重要北桥芯片要紧负责处理CPU、内存、显卡三者间的“交通”，主板上离CPU 最近的芯片，这要紧是考虑到北桥芯片与处理器之间的通信最紧密，为了提高通信性能而缩短传输距离，由于处理的数据量多而发热量较大，因而需要散热片散热。
南桥芯片则负责I/O总线之间的通信（即硬盘，光驱等储备设备，音频，键盘，时钟，电源等操纵器和主板的数据流通），离CPU插槽最远，一样在PCI插槽的邻近，这种布局是考虑到它所连接的I/O总线较多，离处理器远一点有利于布线。
随着技术的进展，有些新出的主板，把南北桥芯片整合在一起，节约成本的同时，进一步提高芯片组的性能！主板内存插槽、扩展插槽及磁盘接口：DDR2内存插槽DDR3内存插槽内存规范也在不断升级，从早期的SDRAM到DDR SDRAM，进展到现在的DDR2与DDR3，每次升级接口都会有所改变，因此这种改变在外型上不容易发觉，如上图第一副为DDR2，第二幅为DDR3，在外观上的区别要紧是防呆接口的位置，专门明显，DDR2与DDR3是不能兼容的，因为全然就插不下。
《计算机组装与维护》实训任务书一、实训的地位和任务本实训是计算机类各专业共同的入门层次的基础课程，也是一门必修的、技能性很强的操作实践课程。
采用理论教学、演示实验、动手实践相结合的方式，使广大学生了解当前流行微机的硬件组成和结构，认识有关硬件设备的性能和技术参数，掌握微机组装的技能，掌握常用外设的使用方法和简单局域网的组建技能，为以后进一步学习有关的计算机专业知识打下基础。
二、实训的目的和基本要求通过本次实训课程的教学，应使学生达到下列要求：1、认识“电”并学会使用电、测量电，能解决一般计算机设备的用电需求问题；2、认识主机电源和机箱的主要结构特点；3、掌握主板、CPU、硬盘、内存、显卡、显示器等主要配件的品牌、性能和技术参数及其安装技巧；4、掌握整机的组装技能；5、掌握常用BIOS设置及软件系统的简单安装；6、认识常用外设并掌握其使用方法；7、学会组建和配置简单的局域网。
三、实训日程安排本次实训为期一周，两个平行班同时进行，周一3-4节、周三1-2节的英语课和周五5-6节的体育课照常进行，具体日程安排见下表：说明：理论教学和演示实验地点在：现南411电工基础实践、微机组装实践、RJ45网线制作地点在：现南101计算机硬件信息调研在：现南三楼或四楼（具体机房另行安排）“分批进行”时，另一个班级在机房作计算机硬件信息调研四、实训内容（一）实训准备知识【预习】补充材料第一章、实训教材第六章【要求】✧结合计算机的应用，了解交流电、直流电、电压、电流、电功率等概念；✧掌握市电用电插插座的安装技能；✧掌握电笔、万用表的简单使用方法；✧了解主机电源的结构特点和技术参数，及其输入、输出特性；✧掌握机箱的安装方法。
【任务】✧市电电源插座的简易安装；✧用电笔判别不同插座中的火线与零线；✧用万用表测量市电电压；✧用万用表测量主机电源各接口上的不同电压值；✧用万用表判别电线的导通与否。
【注意】在本次实训中接触到的是220V的交流电，一定要注意安全，以防触电事故的发生。
（二）计算机组装【预习】实训教材第一章至第五章，[实训一]【要求】✧了解主板、CPU、硬盘、内存、显卡、显示器等主要配件的性能和技术参数；✧区别计算机主要配件不同品牌各自的特点；✧掌握不同型号、品牌的配件之间的搭配方案；✧掌握整机的组装技能。
【任务】✧通过演示实验，掌握以Intel CPU为核心和以AMD CPU为核心的两种计算机的组装技巧；✧通过拆装486微机，掌握基本的计算机组装实践技能；✧设计办公型和游戏型两种攒机方案，并进行方案论述。
（三）BIOS设置和软件系统安装【预习】实训教材[实训二]、[实训三]、[实训五]【要求】✧掌握BIOS的功能以及进行BIOS设置的必要性；✧了解BIOS设置界面主菜单构成；✧掌握BIOS的一些常用设置：如硬盘自动侦测、引导顺序、开机口令等；✧了解CMOS口令遗忘的处理方法；✧学会做硬盘使用前的准备工作，包括分区和格式化；✧掌握操作系统和硬件驱程序的安装技能。
【任务】✧验证BIOS的工作机制，辨别“自检声”✧掌握进入不同BIOS设置界面的方法✧区别CMOS中不同引导顺序设置后的运行结果；✧通过BIOS设置、软件安装演示实验，记录整个工作流程的关键步骤并进行说明。
（四）计算机外部设备【预习】实训教材第七章、第八章【要求】✧了解打印机的分类及各自特点；掌握打印机的基本使用方法；✧掌握扫描仪的性能指标及使用方法；了解OCR软件的功能；✧了解数码相机的工作原理以及存储卡类型、数据传输模式；✧掌握优盘、移动硬盘的使用方法。
【任务】✧上网调研各种外设不同品牌的性能特点（至少三个品牌）；✧学会“网络打印机”的使用技能；✧通过演示实验，记录各种外设从安装到使用的工作流程。
（五）简单局域网组建【预习】补充材料第二章、实训教材第九章【要求】✧认识有关的网络配件，如交换机（或集线器）、五类线、网卡等；✧掌握五类线网线（对等线、交换线）的制作方法；✧掌握TCP/IP协议的配置技能；✧掌握常用网络测试命令的用法。
【任务】✧按标准要求制作一根“交换线”；✧进行TCP/IP配置，使实验室机子能通过局域网访问 Internet；✧使用Ping命令测试网络的连通性。
五、实训报告要求✧设计办公型和游戏型两种攒机方案，并进行方案论述；✧概括组装过程，列举组装过程中的注意事项；✧概括从新购裸机的BIOS设置开始到最后应用软件安装完成的整个流程及步骤；✧分析Sony、Canon等三个品牌的数码相机各自三个型号的性能特点；✧简述组网中对等线与交换线不同的制作方法及各自应用场合。
✧实训心得体会《计算机组装及维护》实训补充材料第一章实训准备知识1.1 有关“电”的概念✧交流电：是指方向和大小都在不断改变的电流。
交流电经常有一根线接地，另一根线与地线（地球）间电压有效值为220伏特，这根线叫火线。
我们日常生活中接触最多的就是220V的正弦交流电，电灯、电动机等用的就是交流电，交流电用符号"~"表示。
✧直流电：是指方向一定而大小不变的电流。
电子元器件工作的主要电源就是直流电，比如计算机中的电子元器件。
直流电用符号"="表示✧静电：是一种静止不动的电，就好像把水放在一根平放的管子里，水在管中静止不动一样，也就是当电荷积聚不动时，这种电荷称为静电。
静电最宜附着电的不良导体的表面，比如人的手上。
✧电流：水能在管中流动，我们管它叫水流。
同样，电子能在导线中流动，这种电子的流动就叫做电流。
电流一般用符号"I"表示。
电在流动中也有强弱之别，用电流强度来表示。
电流强度在数值上等于一秒钟内通过导线横截面的电量的大小。
通常所说的电流大小，就是指电流强度的大小。
一般表示电流强度的单位是安培，简称安，用符号"A"表示。
✧电压：水在管中所以能流动,是因为有着高水位和低水位之间的差别而产生的一种压力,水才能从高处流向低处；电流之所以能够在导线中流动，也是因为在电流中有着高电位和低电位之间的差别。
这种差别叫电位差，也叫电压。
换句话说。
在电路中，任意两点之间的电位差称为这两点的电压。
电压用符号"U"表示。
电压的高低，一般是用单位伏特表示，简称伏，用符号"V"表示。
✧电阻：电线内通过电流时，电子在导线内运动也受着一定的阻力，这种阻力叫做电阻。
电阻用符号"R"表示，表示电阻大小的单位是欧姆，简称欧，用符号"Ω"表示。
✧欧姆定律：I=U/R✧电功率：单位时间内电所做的功，用“P”表示，P=UIcosφ（cosφ为交流电的功率因数，一般为0.8），单位是瓦特，用“W”表示。
✧电功：W=Pt（单位：千瓦时，也就是“度”）以上概念结合计算机的相关解释：计算机有一个主机电源，它输入的是220V的交流电，输出±5V、±12V、±3.3V等不同电压的直流电供给主板及相关配件，也就是说计算机内真正使用的是直流电。
由于计算机内主要是电子元器件，在对其进行拆装维护时，最好先将双手放在大的金属体上释放所带静电，以免对机内电子元器件造成损害。
目前主机电源的功率一般为250W左右，假设其满负荷工作4小时，则所用电能正好为1度。
1.2 交流电插座的安装日常生活最常见的有两种插座形式：一种为双孔（平行），另一种为三孔（上1下2）。
其区别主要是，三孔型多出来的上边那边个孔用来连接接地线，起漏电保护作用。
对于计算机设备一般建议使用带接地的三孔插座。
其余两孔的连接一般遵守“左零右火”的原则。
火线与零线的区别，用电笔来测量的话，就是：电笔搭在火线上，其氖管会发光，而搭在零线上，其氖管不会发光（电笔的使用方法在后续章节中详述）。
1.3 电笔的使用电笔外形象一把一字螺丝刀，手柄多为透明塑料绝缘体，里面由金属导体、小灯泡和电阻丝组成，在塑料手柄的尾部有一金属体。
小灯泡中充有一种无色惰性气体（氖气）在电场激发下能产生透射力很强的红光，当物体带电时，用电笔测试氖泡发红，否则氖泡不亮。
在测量时，手接触笔尾金属体，笔尖接触电线（手绝对不能与笔尖金属体包括笔尖金属杆接触），若被测的是带电的火线，电笔中氖管会发出红光。
（零线在低压供电网的电源端是接地的，当人持电笔时使火线、电笔、人、地之间形成一个回路，从而就有电流流过电笔，使得氖管发光。
由于电笔中带有阻值很大的电阻丝，所以这种电流是很小的，对人体不会构成伤害。
）1.4 万用表的使用正如上文所说，电笔只能用来检测是否带电和判别火线与零线，而不能测量电压、电阻值等，所以更多的时候需要用到万用表。
万用表是公用一个表头，集电压表、电流表和欧姆表于一体的仪表，可用来测量电阻、交直流电压和交直流电流。
常见的万用表有指针式和数字式两种。
指针式万用表的测量值由表头指针指示读取；数字式万用表的测量值由液晶显示屏直接以数字形式显示，它具有高灵敏度和准确度，显示清晰直观，性能稳定，过载能力强，便于携带的特点。
尽管数字万用表采用了过压保护和过流保护，但仍需防止操作上的失误（如用电流挡或电阻挡去测量电压），测量前要仔细核查量程开关的位置是否合乎要求，严禁在测量中（电压>220V、电流>0.5A）拔动量程开关，防止电弧发生。
下面以数字万用表为例，介绍两种最常用的方法：●用万用表测量交直流电压✧将红笔插在“V/Ω”孔，黑笔插在“COM”孔。
✧36V以下的电压为安全电压，在测高于36V直流，25V交流电时，要检查表笔是否可靠接触，是否正确连接，是否绝缘良好等，以免电击。
✧测量之前必须确定被测的是交流电还是直流电，交流电压值不具有方向性，互换红黑笔的位置，其值相同；直流电压值有正负之分，这跟红黑笔的位置顺序有关。
✧估计被测电压的极限值，选择合适的量程，然后将量程开关转至合适的档位上；不合适的量程选择，特别是小量程测大数值可能会损坏万用表。
●用万用表测量电阻✧将红笔插在“V/Ω”孔，黑笔插在“COM”孔。
✧测电阻时同样要选择合适的量程，若万表显示值过小或为零，可将量程开关转至低一级量程档位上。
测电阻档上有一个特殊档位，专门用来测量电路是否导通，也就是测量阻值是否为零，若导通，则会发出“嘀”的一声第二章简单局域网（对等网）的组建对等网中所有计算机的地位是完全相同的，主要用来实现软硬件资源共享和数据传输。
实际应用中较多采用星型网络结构，也就是用交换机（Switch）或集线器（Hub）、RJ45接口网卡和接有RJ45头（水晶头）的双绞线连接起来的计算机网络。
2.1 网线的制作用于连接计算机与交换机与集线器的网线，一般两端均采用B规范，俗称对等线；用于交换机之间、集线器之间、两台计算机之间直连的网线，一端用A规范，另一端用B规范。
