DSP声音处理器(精)

DSP 芯片介绍1 什么是DSP 芯片DSP 芯片，也称数字信号处理器，是一种具有特殊结构的微处理器。

DSP芯片的内部采用程序和数据分开的哈佛结构，具有专门的硬件乘法器，广泛采用流水线操作，提供特殊的DSP 指令，可以用来快速地实现各种数字信号处理算法。

根据数字信号处理的要求，DSP芯片一般具有如下的一些主要特点：（1）在一个指令周期内可完成一次乘法和一次加法。

（2）程序和数据空间分开，可以同时访问指令和数据。

（3）片内具有快速RAM，通常可通过独立的数据总线在两块中同时访问。

（4）具有低开销或无开销循环及跳转的硬件支持。

（5）快速的中断处理和硬件I/O支持。

（6）具有在单周期内操作的多个硬件地址产生器。

（7）可以并行执行多个操作。

（8）支持流水线操作，使取指、译码和执行等操作可以重叠执行。

与通用微处理器相比，DSP芯片的其他通用功能相对较弱些。

2 DSP芯片的发展世界上第一个单片DSP 芯片是1978年AMI 公司宣布的S2811，1979年美国Iintel 公司发布的商用可编程期间2920是DSP 芯片的一个主要里程碑。

这两种芯片内部都没有现代DSP 芯片所必须的单周期芯片。

1980年。

日本NEC 公司推出的μPD7720是第一个具有乘法器的商用DSP 芯片。

第一个采用CMOS 工艺生产浮点DSP 芯片的是日本的Hitachi 公司，它于1982年推出了浮点DSP 芯片。

1983年，日本的Fujitsu 公司推出的MB8764，其指令周期为120ns ，且具有双内部总线，从而处理的吞吐量发生了一个大的飞跃。

而第一个高性能的浮点DSP 芯片应是AT&T公司于1984年推出的DSP32。

在这么多的DSP 芯片种类中，最成功的是美国德克萨斯仪器公司（Texas Instruments，简称TI）的一系列产品。

TI公司灾982年成功推出启迪一代DSP 芯片TMS32010及其系列产品TMS32011、TMS32C10/C14/C15/C16/C17等，之后相继推出了第二代DSP 芯片TMS32020、TMS320C25/C26/C28，第三代DSP 芯片TMS32C30/C31/C32，第四代DSP 芯片TMS32C40/C44，第五代DSP 芯片TMS32C50/C51/C52/C53以及集多个DSP 于一体的高性能DSP 芯片TMS32C80/C82等。

DSP公司各主流芯⽚⽐较（精）DSP芯⽚介绍及其选型引⾔DSP芯⽚也称数字信号处理器，是⼀种特别适合于进⾏数字信号处理运算的微处理器具，其主机应⽤是实时快速地实现各种数字信号处理算法。

根据数字信号处理的要求，DSP芯⽚⼀般具有如下主要特点：（1）在⼀个指令周期内可完成⼀次乘法和⼀次加法；（2）程序和数据空间分开，可以同时访问指令和数据；（3）⽚内具有快速RAM，通常可通过独⽴的数据总线在两块中同时访问；（4）具有低开销或⽆开销循环及跳转的硬件⽀持；（5）快速的中断处理和硬件I/O⽀持；（6）具有在单周期内操作的多个硬件地址产⽣器；（7）可以并⾏执⾏多个操作；（8）⽀持流⽔线操作，使取指、译码和执⾏等操作可以重叠执⾏。

在我们设计DSP应⽤系统时， DSP芯⽚选型是⾮常重要的⼀个环节。

在DSP系统硬件设计中只有选定了DSP芯⽚，才能进⼀步设计其外围电路及系统的其他电路。

因此说，DSP芯⽚的选择应根据应⽤系统的实际需要⽽确定，做到既能满⾜使⽤要求，⼜不浪费资源，从⽽也达到成本最⼩化的⽬的。

DSP实时系统设计和开发流程如图1所⽰。

主要DSP芯⽚⼚商及其产品德州仪器公司众所周知，美国德州仪器（Texas Instruments，TI）是世界上最知名的DSP芯⽚⽣产⼚商，其产品应⽤也最⼴泛，TI公司⽣产的TMS320系列DSP芯⽚⼴泛应⽤于各个领域。

TI公司在1982年成功推出了其第⼀代DSP芯⽚TMS32010，这是DSP应⽤历史上的⼀个⾥程碑，从此，DSP芯⽚开始得到真正的⼴泛应⽤。

由于TMS320系列DSP芯⽚具有价格低廉、简单易⽤、功能强⼤等特点，所以逐渐成为⽬前最有影响、最为成功的DSP系列处理器。

⽬前，TI公司在市场上主要有三⼤系列产品：（1）⾯向数字控制、运动控制的TMS320C2000系列，主要包括TMS320C24x/F24x、TMS320LC240x/LF240x、TMS320C24xA/LF240xA、TMS320C28xx等。

dsp芯片有哪些DSP芯片是数字信号处理器芯片的英文缩写，它是一种专用于数字信号处理的集成电路芯片。

由于其高效性和强大的信号处理能力，DSP芯片在音频、视频、通信、雷达等领域得到了广泛的应用。

以下是一些常见的DSP芯片：1. 德州仪器（Texas Instruments）的TMS320系列：TMS320是一系列广泛应用于通信、音频、视频、雷达、医疗电子设备等领域的DSP芯片。

其中，TMS320C6000系列主要用于高性能信号处理，TMS320C5000系列主要用于音频信号处理。

2. 瑞萨电子（Renesas Electronics）的SHARC系列：SHARC 是瑞萨电子公司推出的一系列高性能DSP芯片，用于音频、通信、嵌入式控制等领域。

SHARC芯片具有多核处理能力和强大的算术运算能力。

3. 模拟设备公司（Analog Devices）的Blackfin系列：Blackfin 是模拟设备公司推出的一系列融合型DSP芯片，集成了DSP 和微处理器的功能。

Blackfin芯片在音频处理、视频图像处理和通信系统中具有广泛的应用。

4. 哈工大芯片（Harbin Microelectronics）的HME系列：HME 系列是哈工大芯片推出的一系列低功耗、高集成度的DSP芯片。

HME芯片主要用于音频处理、语音识别等应用。

5. 三星（Samsung）的Exynos DSP系列：Exynos DSP系列是三星公司推出的一系列高性能DSP芯片，广泛应用于智能手机和移动设备中的图像处理、音频处理等场景。

6. 英特尔（Intel）的Xeon Phi系列：Xeon Phi系列是英特尔公司推出的一系列协处理器，具有超级计算能力。

Xeon Phi芯片通常配合主流的英特尔Xeon处理器使用，用于科学计算、高性能计算等领域。

7. 中兴通讯（ZTE）的龙骁（LongXiao）系列：龙骁系列是中兴通讯公司自主研发的一系列高性能DSP芯片，主要用于5G 通信系统中的信号处理和数据传输。

DSP芯片的原理与开发应用1. 什么是DSP芯片？DSP芯片（Digital Signal Processor）是一种专用的数字信号处理器芯片，用于加速数字信号的处理和计算。

它通常由高速运算单元、数据存储器和输入输出接口等组成，具备高速、高效的信号处理能力。

DSP芯片广泛应用于音频、视频、通信、雷达、医疗等领域，是实现实时信号处理的重要工具。

2. DSP芯片的工作原理DSP芯片的工作原理可以简单概括为以下几个步骤：2.1 信号采样DSP芯片首先对输入信号进行采样，将连续的模拟信号转换为离散的数字信号。

常用的采样方式有周期采样和非周期采样，通过选择合适的采样频率和采样精度，可以有效地保留原始信号的特征。

2.2 数字信号处理采样后的信号经过ADC（Analog-to-Digital Converter）转换为数字信号后，DSP芯片开始进行数字信号处理。

这个过程包括滤波、变换、编码、解码、增益控制等一系列算法和操作。

DSP芯片通常集成了多种数学运算单元，如乘法器、加法器、移位器等，可以高速、高效地执行各种信号处理算法。

2.3 数据存储DSP芯片在处理过程中需要对输入、输出数据进行存储，通常包括程序存储、数据存储和寄存器等。

程序存储用于存放DSP芯片的软件程序，数据存储用于存放输入、输出数据以及中间计算结果，而寄存器则用于存放计算过程中的临时数据和控制信息。

2.4 输出重构在数字信号处理算法执行完毕后，DSP芯片将输出数据转换为模拟信号，经过DAC（Digital-to-Analog Converter）转换为连续的模拟信号。

输出重构的过程可以根据需求进行滤波、放大等处理，以获取高质量的模拟输出信号。

3. DSP芯片的开发应用DSP芯片具备高速、高效的信号处理能力，广泛应用于以下领域：3.1 通信领域DSP芯片在通信系统中广泛应用，如无线通信、移动通信和光纤通信等。

它可以处理无线信号的调频解调、调制解调、信号压缩和解码，实现高质量的音频和视频通信。

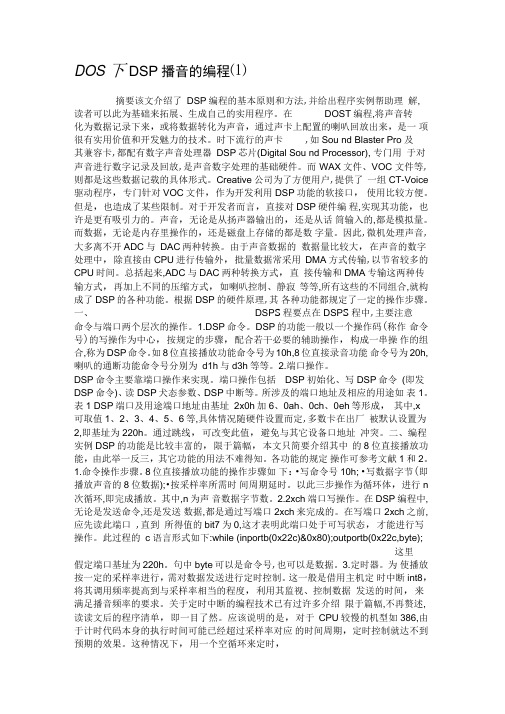

DOS下 DSP播音的编程⑴摘要该文介绍了DSP编程的基本原则和方法,并给出程序实例帮助理解,读者可以此为基础来拓展、生成自己的实用程序。

在DOST编程,将声音转化为数据记录下来，或将数据转化为声音，通过声卡上配置的喇叭回放出来，是一项很有实用价值和开发魅力的技术。

时下流行的声卡,如Sou nd Blaster Pro 及其兼容卡,都配有数字声音处理器DSP芯片(Digital Sou nd Processor), 专门用于对声音进行数字记录及回放,是声音数字处理的基础硬件。

而WAX文件、VOC 文件等,则都是这些数据记载的具体形式。

Creative公司为了方便用户,提供了一组CT-Voice 驱动程序，专门针对VOC文件，作为开发利用DSP功能的软接口，使用比较方便。

但是，也造成了某些限制。

对于开发者而言，直接对DSP硬件编程,实现其功能，也许是更有吸引力的。

声音，无论是从扬声器输出的，还是从话筒输入的,都是模拟量。

而数据，无论是内存里操作的，还是磁盘上存储的都是数字量。

因此,微机处理声音,大多离不开ADC与DAC两种转换。

由于声音数据的数据量比较大，在声音的数字处理中，除直接由CPU进行传输外，批量数据常采用DMA方式传输,以节省较多的CPU时间。

总括起来,ADC与DAC两种转换方式，直接传输和DMA专输这两种传输方式，再加上不同的压缩方式，如喇叭控制、静寂等等,所有这些的不同组合,就构成了DSP的各种功能。

根据DSP的硬件原理,其各种功能都规定了一定的操作步骤。

一、DSP S程要点在DSP S程中,主要注意命令与端口两个层次的操作。

1.DSP命令。

DSP的功能一般以一个操作码(称作命令号)的写操作为中心，按规定的步骤，配合若干必要的辅助操作，构成一串操作的组合,称为DSP命令。

如8位直接播放功能命令号为10h,8位直接录音功能命令号为20h,喇叭的通断功能命令号分别为d1h与d3h等等。

2.端口操作。

基于DSP的音频处理算法实现与应用研究一、引言近年来，随着数字信号处理技术的发展，DSP技术在音频处理方面得到了广泛的应用。

音频处理算法是一种数字信号处理技术，采用DSP芯片作为处理核心，可进行音频信号处理、增强、压缩、编码等操作。

本文将介绍DSP技术在音频处理方面的应用，研究DSP的音频处理算法的实现与应用。

二、DSP技术在音频处理中的应用1. DSP芯片的特点DSP芯片是一种专门用于数字信号处理的计算机芯片，其特点在于高速、高效、灵活、可编程等。

其高速度处理能力使其成为音频信号处理方面的首选芯片。

2. 调音台调音台是音频处理中常用的一种设备。

调音台通过运用DSP技术，可实现均衡器、混响、压缩等音频信号处理，可大大提高音频效果。

3. 数字信号处理器数字信号处理器（DSP）是一种专门用于数字信号处理的芯片，其高效率、高速度使其在音频信号处理方面广泛应用。

DSP处理结果准确性高、重复性好等特点使其成为音频处理中重要的处理芯片。

4. 数字信号处理算法数字信号处理算法是音频处理技术的核心。

压缩、编码、降噪、降低反响、尾压缩等处理算法都是通过DSP技术实现的。

5. DSP技术在音乐制作中的应用在音乐制作中，DSP技术可以实现音频采样、混音等处理，使音乐作品得到更好的音质。

DSP技术通常与运动分析系统、信号处理器等设备一起使用，可满足音乐制作的不同需求。

三、基于DSP的音频处理算法实现1. 声音信号的采样与转换音频信号采样是指将模拟音频信号转换为数字信号的过程。

采样误差是音频信号处理中不可避免的问题。

采样频率与精度的选择决定了采样的质量。

2. 声音信号滤波滤波是指对音频信号进行处理，以去除杂音和消除失真，提高音质。

频率响应平滑，抗干扰能力强的滤波算法是音频信号处理中常用的算法之一。

3. 声音信号的压缩和解压缩音频信号压缩算法可以将音频信号压缩到较小的存储空间内，同时保持与原始信号相近似的音质。

压缩技术可通过动态范围控制、无损压缩、有损压缩等多种算法实现。

dsp百科名片基于dsp的线路应用数字信号处理(Digital Signal Processing，简称DSP)是一门涉及许多学科而又广泛应用于许多领域的新兴学科。

20世纪60年代以来，随着计算机和信息技术的飞速发展，数字信号处理技术应运而生并得到迅速的发展。

数字信号处理是一种通过使用数学技巧执行转换或提取信息，来处理现实信号的方法，这些信号由数字序列表示。

在过去的二十多年时间里，数字信号处理已经在通信等领域得到极为广泛的应用。

德州仪器、Freescale等半导体厂商在这一领域拥有很强的实力。

目录DSP微处理器DSP技术的应用DSP发展轨迹DSP未来发展Windows系统DSP文件扩展名：DSP磷酸氢二钠：DSP交货进度计划：DSPdsp单身派DSP舞团展开编辑本段DSP微处理器DSP（digital signal processor）是一种独特的微处理器，是以数字信号来处理大量信息的器件。

其工作原理是接收模拟信号，转换为0或1的数字信号。

再对数字信号进行修改、删除、强化，并在其他系统芯片中把数字数据解译回模拟数据或实际环境格式。

它不仅具有可编程性，而且其实时运行速度可达每秒数以千万条复杂指令程序，远远超过通用微处理器，是数字化电子世界中日益重要的电脑芯片。

它的强大数据处理能力和高运行速度，是最值得称道的两大特色。

DSP微处理器（芯片）一般具有如下主要特点：（1）在一个指令周期内可完成一次乘法和一次加法；（2）程序和数据空间分开，可以同时访问指令和数据；（3）片内具有快速RAM，通常可通过独立的数据总线在两块中同时访问；（4）具有低开销或无开销循环及跳转的硬件支持；（5）快速的中断处理和硬件I/O支持；（6）具有在单周期内操作的多个硬件地址产生器；（7）可以并行执行多个操作；（8）支持流水线操作，使取指、译码和执行等操作可以重叠执行。

当然，与通用微处理器相比，DSP微处理器（芯片）的其他通用功能相对较弱些。

数字信号处理器数字信号处理器（DSP）是一种专门的微处理器芯片，其架构的业务需要优化的数字信号处理。

DSP在MOS集成电路芯片上制造。

它们广泛用于音频信号处理，电信，数字图像处理，雷达，声纳和语音识别系统以及常见的消费类电子设备中，例如手机，磁盘驱动器和高清电视（HDTV）产品。

DSP的目标通常是测量，过滤或压缩连续的真实世界模拟信号。

大多数通用微处理器也可以成功执行数字信号处理算法，但是可能无法实时实时地进行这种处理。

而且，专用DSP通常具有更好的电源效率，因此，由于功耗限制，它们更适合于便携式设备（如移动电话）。

DSP通常使用特殊的存储器体系结构，这些体系结构能够同时获取多个数据或指令。

DSP通常还采用离散余弦变换来实现数据压缩技术。

（DCT）特别是DSP中广泛使用的压缩技术。

1 概述数字信号处理算法通常需要对一系列数据样本快速且重复地执行大量数学运算。

信号（可能来自音频或视频传感器）不断地从模拟转换为数字，进行数字处理，然后再转换回模拟形式。

许多DSP应用都有对延迟的限制；也就是说，要使系统正常工作，DSP操作必须在某个固定时间内完成，并且延迟（或批处理）处理是不可行的。

大多数通用微处理器和操作系统可以成功执行DSP算法，但由于功率效率方面的限制，因此不适合在便携式设备（如移动电话和PDA）中使用。

[5]然而，专用DSP将倾向于提供一种成本更低的解决方案，具有更好的性能，更低的等待时间，并且不需要专用的冷却或大型电池。

这种性能的提高导致在商业通信卫星中引入了数字信号处理，其中需要数百甚至数千个模拟滤波器，开关，变频器等来接收和处理上行链路信号，并为下行链路做好准备，并且可以替换为专用DSP会对卫星的重量，功耗，构造的复杂性/成本，操作的可靠性和灵活性产生重大好处。

例如，运营商SES于2018年发射的SES-12和SES-14卫星都是由空客防务和太空公司制造的，使用DSP的容量为25％。

DSP的体系结构专门针对数字信号处理进行了优化。
