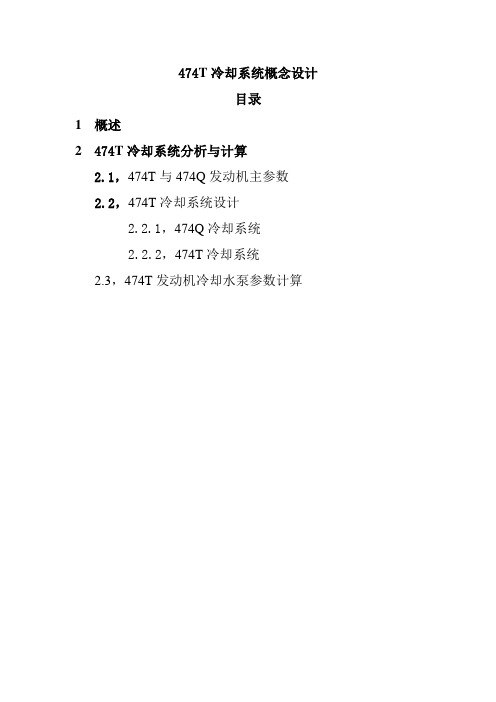

474T冷却系统概念设计目录1概述2 474T冷却系统分析与计算2.1,474T与474Q发动机主参数2.2,474T冷却系统设计2.2.1，474Q冷却系统2.2.2，474T冷却系统2.3,474T发动机冷却水泵参数计算1、概述474T发动机的冷却系统的设计是参考现有的474Q发动机的冷却系统而进行的设计的。
474T发动机是在现有的474Q发动机基础上增加了增压器，故474T 的冷却系统需要重新设计开发。
设计的重点是发动机的冷却水泵。
2、474T冷却系统分析2.1474T与474Q发动机主参数2.2474T冷却系统设计2.2.1474Q冷却系统474Q发动机采用强制性水冷方式进行冷却。
水路循环如下：冷却系统的小循环：水泵将冷却液输送到缸体水套，然后冷却液通过缸体水套流到缸盖水套，再经过暖风机和节气门体通过旁通硬管回到水泵。
冷却系统的大循环：当冷却液的温度升高到节温器开启的温度时，节温器打开，冷却液经水泵流向缸体水套，然后到缸盖水套流向散热器，再通过节温器回到水泵，当冷却液流出缸盖水套时，其中一部分冷却液经过暖风机和节气门体通过旁通硬管回到水泵。
下面分别是小循环和大循环的示意图。
47例冷却索统小循环散热器一节温器、水一水泵一缸盖水套一缸盖水套管/座^系^统节气门体翡物冷却系统大循环水温传感器，水温传感器2.2.2474T冷却系统474T发动机冷却系统循环水路冷却系统小循环：水泵将冷却液泵到缸体水套，从缸体水套分成四部分，a.冷却液经缸体水套到缸盖水套，然后从暖风机流回水泵入口； b.冷却液经缸体水套到缸盖水套，然后从节气门体流回水泵入口； c.冷却液冷却液从缸体水套到增压器，然后经暖风机回到水泵入口； d.冷却液冷却液从缸体水套到机油冷却器然后流回水泵入口。
冷却系统大循环：当冷却液的温度升高到节温器开启的温度时，节温器打开，冷却液经水泵流向缸体水套，从缸体水套分成五部分，a.冷却液经缸体水套到缸盖水套，然后从散热器流向节温器，再经节温器流回水泵入口； b.冷却液经缸体水套到缸盖水套，然后从暖风机流回水泵入口； c.冷却液经缸体水套到缸盖水套，然后从节气门体流回水泵入口； d.冷却液冷却液从缸体水套到增压器，然后经暖风机回到水泵入口； e.冷却液冷却液从缸体水套到机油冷却器然后流回水泵入口。
474T冷却系统概念设计目录1概述2474T冷却系统分析与计算2.1，474T与474Q发动机主参数2.2，474T冷却系统设计2.2.1，474Q冷却系统2.2.2，474T冷却系统2.3，474T发动机冷却水泵参数计算1、概述474T发动机的冷却系统的设计是参考现有的474Q发动机的冷却系统而进行的设计的。
474T发动机是在现有的474Q发动机基础上增加了增压器，故474T 的冷却系统需要重新设计开发。
设计的重点是发动机的冷却水泵。
2、474T冷却系统分析2.1 474T与474Q发动机主参数2.2474T冷却系统设计2.2.1 474Q冷却系统474Q发动机采用强制性水冷方式进行冷却。
水路循环如下：冷却系统的小循环：水泵将冷却液输送到缸体水套，然后冷却液通过缸体水套流到缸盖水套，再经过暖风机和节气门体通过旁通硬管回到水泵。
冷却系统的大循环：当冷却液的温度升高到节温器开启的温度时，节温器打开，冷却液经水泵流向缸体水套，然后到缸盖水套流向散热器，再通过节温器回到水泵，当冷却液流出缸盖水套时，其中一部分冷却液经过暖风机和节气门体通过旁通硬管回到水泵。
下面分别是小循环和大循环的示意图。
2.2.2474T冷却系统474T发动机冷却系统循环水路冷却系统小循环：水泵将冷却液泵到缸体水套，从缸体水套分成四部分，a.冷却液经缸体水套到缸盖水套，然后从暖风机流回水泵入口；b.冷却液经缸体水套到缸盖水套，然后从节气门体流回水泵入口；c.冷却液冷却液从缸体水套到增压器，然后经暖风机回到水泵入口；d. 冷却液冷却液从缸体水套到机油冷却器然后流回水泵入口。
冷却系统大循环：当冷却液的温度升高到节温器开启的温度时，节温器打开，冷却液经水泵流向缸体水套，从缸体水套分成五部分，a. 冷却液经缸体水套到缸盖水套，然后从散热器流向节温器，再经节温器流回水泵入口；b.冷却液经缸体水套到缸盖水套，然后从暖风机流回水泵入口；c.冷却液经缸体水套到缸盖水套，然后从节气门体流回水泵入口；d.冷却液冷却液从缸体水套到增压器，然后经暖风机回到水泵入口；e. 冷却液冷却液从缸体水套到机油冷却器然后流回水泵入口。
