往复式压缩机

往复式压缩机完整ppt课件•往复式压缩机概述•往复式压缩机结构组成•往复式压缩机工作原理与性能参数•往复式压缩机选型与设计要点•往复式压缩机安装、调试与验收规范•往复式压缩机运行维护与故障排除方法•总结回顾与展望未来发展趋势目录01往复式压缩机概述定义与工作原理定义往复式压缩机是一种通过活塞在气缸内做往复运动来改变气体体积，从而实现气体压缩的机械设备。

工作原理电机驱动曲轴旋转，曲轴通过连杆将旋转运动转化为活塞的往复直线运动。

活塞在气缸内做往复运动时，气体在活塞的作用下被压缩，并通过排气阀排出。

同时，吸气阀吸入新的气体，为下一次压缩做准备。

往复式压缩机类型按结构分类立式、卧式、角度式等。

按驱动方式分类电动、柴油驱动、蒸汽驱动等。

按压缩介质分类空气压缩机、制冷压缩机、工艺流程用压缩机等。

应用领域及市场需求应用领域广泛应用于石油化工、制冷空调、空气动力、工艺流程等领域。

市场需求随着工业领域的发展，对往复式压缩机的需求不断增加。

特别是在能源、化工等领域，大型、高效、低噪音的往复式压缩机具有广阔的市场前景。

同时，随着环保意识的提高，对低能耗、低排放的压缩机需求也在增加。

02往复式压缩机结构组成压缩机的支撑框架，承受各种载荷，确保各部件正确相对位置。

机身将电机的旋转运动转化为活塞的往复运动。

曲轴连接曲轴和活塞，传递运动和力。

连杆在气缸内做往复运动，实现气体的压缩和排放。

活塞与活塞配合形成压缩空间，承受气体压力。

气缸控制气体的吸入和排出。

气阀缓冲罐油泵减小气流脉动和噪音。

为压缩机各润滑点提供润滑油。

冷却器油分离器油冷却器降低压缩后气体的温度。

分离压缩空气中的油分。

冷却润滑油，保证油温稳定。

流量传感器监测气体流量，确保稳定供气。

监测气体和润滑油温度，防止过热。

压力传感器监测气体压力，确保安全运行。

电动机提供动力，驱动曲轴旋转。

控制面板显示压缩机运行参数，实现远程控制。

控制系统安全保护装置当气体压力超过设定值时自动泄压，保护压缩机不受损坏。

往复式压缩机一、往复式压缩机的分类可分为立式、卧式、角度式、对称平衡型和对置式等。

一般立式用于中小型；卧式用于小型高压；角度式用于中小型；对称平衡型使用普遍，特别适用于大中型往复压缩机；对置式主要用于超高压压缩机。

国内往复式压缩机通用结构代号的含义如下：立式――Z；卧式――P；角度式――L、S；星型――T、V、W、X；对称平衡型――H、M、D；对置式――DZ。

3、按气缸容积的利用方式分类单作用式――仅活塞的一侧气缸容积工作双作用式――活塞两侧的气缸容积交替工作级差式―――同列一侧中有两个以上不同级的活塞装在一起工作此外，按压缩级数分为单级、双级和多级；按冷却方式分为风冷式和水冷式；按安装方式不同分为固定式和移动式。

二、往复式压缩机的组成汽缸、汽缸套、活塞、气阀、填料、调节机构、活塞杆、十字头、连杆、曲轴、主轴承、滑道、机身、中间接通、油泵、注油器三、往复式压缩机的主要性能指标1、额定排气量（Q）即铭牌上标注的排气量，指压缩机在特定进口状态下的排气量。

2、额定排气压力（Pd）即铭牌上标注的排气压力往复式压缩机排气压力的高低不取决于机器本身，而是由压缩机排气系统的压力，即背压决定。

压缩机可以在排气压力以内的任何压力下工作。

如果强度和排气温度允许，压缩机可以在超出排气压力的状况下工作。

3、排气温度Td考虑到积碳和安全运行的需要，需要对往复式压缩机的排气温度有所限制。

对于相对分子量小于或等于12的介质，终了的温度不超过135度；对于乙炔、石油气和湿氯气，终了的排气温度不超过100度；其它气体建议不超过150度。

4、容易系数λv活塞工作时汽缸存在着余隙容积，存留的高压气体膨胀使汽缸进气量减少了的体积。

5、排气系数λd6、活塞力往复式压缩机中，活塞受到的作用力有：气体力、惯性力、摩插力等。

由于活塞在止点处所受到的气体力最大，因此直接将这时的气体力称为活塞力。

并按公称活塞力的大小来制定往复式压缩机的系列。

当活塞杆受拉时，活塞力为正；活塞杆受压时，活塞力为负。

名词解释往复式压缩机
往复式压缩机是一种常用的压缩机类型,主要用于空气、天然气、石油气等气体领域的压缩。

它主要由一个旋转的活塞和一个固定在活塞上的吸气口、吐气口以及一个冷却剂开口组成。

往复式压缩机的工作原理是利用旋转的活塞在吸气和吐气过程中的压缩和膨胀作用,将气体压缩到较高的压力,并将其吸入压缩机内部。

在吸气过程中,冷却剂开口会吸入低温气体,从而降低气体的温度,提高压缩效率。

在吐气过程中,气体会从压缩机内部排出,从而降低气体的温度,降低压缩机的能耗。

往复式压缩机具有结构坚固、可靠性高、运转稳定等特点,广泛应用于空气、天然气、石油气等领域。

在工业领域,往复式压缩机还被广泛应用于空调、冰箱等家电产品的制造中。

此外,往复式压缩机也被广泛应用于航空航天、汽车制造等领域,成为这些领域中不可或缺的设备之一。

除了用于气体领域的压缩外,往复式压缩机还可以用于液体领域的压缩。

例如,在制冷循环中,往复式压缩机可以用于压缩制冷剂,实现制冷剂的压缩和膨胀,从而实现制冷循环。

此外,往复式压缩机还可以用于压缩其他液体,例如油、水等。

总之,往复式压缩机是一种广泛应用于工业、航空航天、汽车等领域的压缩机类型,其工作原理和特点使其在这些领域中有着广泛的应用前景。

往复式压缩机一、概述往复式压缩机往复式压缩机即为活塞式压缩机,它是依靠气缸内活塞的往复运动来压缩气体的。

根据所需压力的高低，可作单级和多级。

目前，需要高压的场合，多采用这种压缩机。

二、压缩机的主要优缺点1、压缩机的主要优点1）适用压力范围广：活塞式压缩机可设计成超高压、高压、中压或低压，而随排气压力的变化，排气量变化不大。

2）压缩效率较高：大型往复压缩机的绝热效率可达80%以上，其等温效率一般为70%以上。

3）适应性较强：活塞压缩机的输气量范围较宽广，小输气量可低至每分钟数立升，大输气量可达500m3∕min o2、压缩机的主要缺点1）气体带油污：特别是在化工生产中，若对气体质量要求较高时，压缩后气体的净化任务繁重；2）因受往复运动惯性力的限制，转速不能过高，故所能达到的最大排气量较小，因此，在大型生产流程中，势必造成单机外形尺寸较大或多机组运行，加大设备投资及基建投资；3）由于气体压缩过程间断进行，排气不连续，气体压力有波动，故在排出口一般设有稳压装置；4）易损件较多，维修工作量大，一般需要有备机。

三、未冷凝气压缩机的作用和主要结构1、未冷凝气压缩机的作用未冷凝气压缩机为卧式往复运动双缸双作用型压缩机，由电机驱动曲柄，通过两连杆和十字头，带动两活塞在缸套内作往复运动，不断吸入和压缩气体，提高出口压力。

2、未冷凝气压缩机主要结构未冷凝气压缩机由曲轴、连杆、十字头、活塞、气缸、刮油环、填料和气阀组成。

3、未凝气压缩机气量的调节方式压缩机都是按一定的生产能力（输气量）和特定的操作条件设计、制造的。

在实际生产中，输气量一般总是低于它的额定（即设计的）生产能力，且生产中所需气量会有变动，操作条件如吸入压力和温度也会有所变化，以致使输气量有所增减。

因此，为满足生产需要，必须对压缩机的输气量在低于额定生产能力的范围内进行调节。

D补充余隙容积调节法在气缸余隙附近处装置补充余隙容积。

调节该容积大小，使气缸容积系数产生变化，达到气量调节目的。

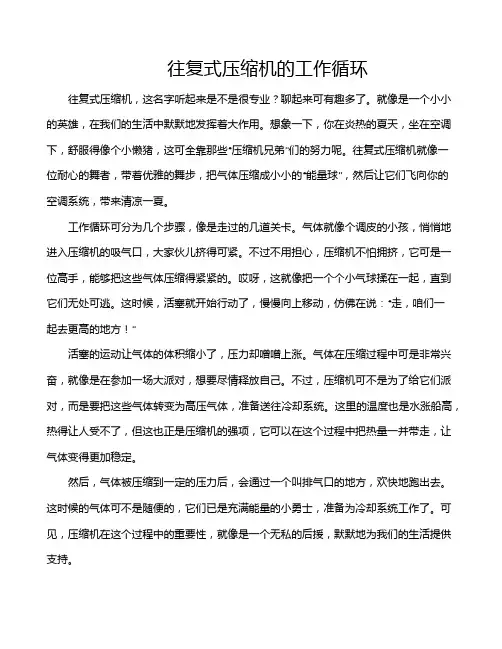

往复式压缩机的工作循环往复式压缩机，这名字听起来是不是很专业？聊起来可有趣多了。

就像是一个小小的英雄，在我们的生活中默默地发挥着大作用。

想象一下，你在炎热的夏天，坐在空调下，舒服得像个小懒猪，这可全靠那些“压缩机兄弟”们的努力呢。

往复式压缩机就像一位耐心的舞者，带着优雅的舞步，把气体压缩成小小的“能量球”，然后让它们飞向你的空调系统，带来清凉一夏。

工作循环可分为几个步骤，像是走过的几道关卡。

气体就像个调皮的小孩，悄悄地进入压缩机的吸气口，大家伙儿挤得可紧。

不过不用担心，压缩机不怕拥挤，它可是一位高手，能够把这些气体压缩得紧紧的。

哎呀，这就像把一个个小气球揉在一起，直到它们无处可逃。

这时候，活塞就开始行动了，慢慢向上移动，仿佛在说：“走，咱们一起去更高的地方！”活塞的运动让气体的体积缩小了，压力却噌噌上涨。

气体在压缩过程中可是非常兴奋，就像是在参加一场大派对，想要尽情释放自己。

不过，压缩机可不是为了给它们派对，而是要把这些气体转变为高压气体，准备送往冷却系统。

这里的温度也是水涨船高，热得让人受不了，但这也正是压缩机的强项，它可以在这个过程中把热量一并带走，让气体变得更加稳定。

然后，气体被压缩到一定的压力后，会通过一个叫排气口的地方，欢快地跑出去。

这时候的气体可不是随便的，它们已是充满能量的小勇士，准备为冷却系统工作了。

可见，压缩机在这个过程中的重要性，就像是一个无私的后援，默默地为我们的生活提供支持。

气体经过冷却，开始释放多余的热量，变得凉快了。

这一步可得感谢冷凝器，它就像是一个超级大冰箱，把气体又变回液体。

这一转变简直就像变魔术，原本欢快的小气球，瞬间变得沉甸甸的液体，准备好进入下一个循环。

液体气体经过节流阀的神奇之旅，流入低压侧，又要开始新的循环。

这个过程不停地重复，就像是一个不停旋转的转盘，给我们带来源源不断的冷气。

在整个工作循环中，往复式压缩机展现了它的耐力和韧性。

每一次的压缩、每一次的释放，都是在为我们的生活添砖加瓦。

往复式活塞式压缩机往复式活塞式压缩机是一种常见的压缩机类型，广泛应用于许多工业领域。

它采用往复活塞的运动方式，通过压缩气体提供动力，将气体压缩后输出。

下面将介绍往复式活塞式压缩机的结构、工作原理以及应用。

往复式活塞式压缩机的结构主要包括气缸、活塞、连杆、曲轴、曲轴箱等部分。

气缸是一个封闭的筒状容器，其中活塞能够做往复运动。

活塞位于气缸内部，通过连杆与曲轴相连。

曲轴位于曲轴箱内，并与连杆相连。

当活塞做往复运动时，通过连杆和曲轴的相互转化，将线性运动转化为旋转运动，从而驱动压缩机的工作。

往复式活塞式压缩机的工作原理是利用气缸和活塞的工作往复运动来压缩气体。

当活塞向气缸内移动时，气缸内的气体被压缩。

随着活塞的继续移动，气体的压力逐渐增大，当达到一定压力时，活塞开始向气缸外移动。

这时，气体受到压缩，压力增大。

通过不断往复的运动，气体被压缩多次，压力也得到多次增大，最终输出到需要的位置。

往复式活塞式压缩机具有许多优点。

首先，它具有结构简单、制造成本低的特点，适用于中小型压缩机。

其次，这种类型的压缩机工作平稳、噪音低，可靠性高。

再次，由于连续压缩的特性，往复式活塞式压缩机输出的气体流量稳定，并且可以根据需要进行调节。

此外，该压缩机具有较高的压缩比和能效，节能效果显著。

往复式活塞式压缩机在许多领域中得到广泛应用。

在工业生产中，它常用于制造业的气动系统、冷冻系统、空压机等设备中。

在农业领域，往复式活塞式压缩机可用于灌溉装置、喷雾器等设备。

此外，在建筑、石油、化工等行业，也需要使用往复式活塞式压缩机来提供压缩气体。

综上所述，往复式活塞式压缩机是一种常用的压缩机类型，具有结构简单、工作稳定和能效高的特点。

它通过往复活塞的运动方式，将气体压缩后输出。

在许多领域中得到广泛应用，满足各种工业需求。

随着科技的进步，往复式活塞式压缩机将进一步发展和完善，为工业生产提供更加可靠和高效的压缩解决方案。

往复式压缩机的基本知识及原理往复式压缩机是一种常见的压缩机类型，广泛应用于工业领域。

本文将详细介绍往复式压缩机的基本知识和工作原理。

一、往复式压缩机的基本知识1. 定义：往复式压缩机是一种通过活塞在气缸内做往复运动，将气体压缩并排出的压缩机。

2. 组成部分：往复式压缩机主要由气缸、活塞、连杆、曲轴、阀门等组成。

3. 工作原理：当活塞向气缸内运动时，气缸内的气体被压缩；当活塞向外运动时，气体被排出。

4. 分类：往复式压缩机可分为单级压缩机和多级压缩机两种。

单级压缩机只有一个压缩级别，多级压缩机则有多个压缩级别。

二、往复式压缩机的工作原理1. 吸气过程：当活塞向气缸内运动时，气缸内的压力降低，使外部空气通过进气阀进入气缸。

2. 压缩过程：当活塞向外运动时，气缸内的压力增加，将气体压缩。

这一过程需要消耗能量。

3. 排气过程：当活塞再次向气缸内运动时，气缸内的压力降低，将压缩好的气体通过排气阀排出。

4. 循环过程：上述吸气、压缩和排气过程不断循环，使气体持续被压缩和排出。

三、往复式压缩机的优点和应用1. 优点：- 结构简单，制造成本较低。

- 压缩比较高，适用于高压力的气体压缩。

- 运行稳定，噪音较小。

2. 应用领域：- 工业制造：往复式压缩机广泛应用于各种工业制造领域，如汽车制造、机械制造等。

- 空调与制冷：往复式压缩机也常用于空调与制冷设备中，用于压缩制冷剂。

- 化工与石油：在化工和石油行业，往复式压缩机用于气体压缩和输送。

四、往复式压缩机的维护和故障排除1. 维护：- 定期更换润滑油，保持压缩机的润滑状态。

- 清洁气缸和活塞，防止积碳和杂质对压缩机的影响。

- 检查和调整阀门的工作状态，确保压缩机的正常运行。

2. 故障排除：- 压力不稳定：可能是气缸密封不良，需要检查和更换密封件。

- 压缩效率低：可能是活塞密封不良，需要检查和更换密封件。

- 压缩机噪音过大：可能是曲轴或连杆损坏，需要修复或更换。

五、结语往复式压缩机是一种常见的压缩机类型，具有结构简单、压缩比较高、运行稳定等优点。
