ARM7（sc44b0）外部中断笔记对于sc44b0它也是一种单片机，一种比较高级的单片机而已，所以他也跟51单片机一样有外部中断，不同51单片机的是，他有8个外部中断源，对应的是8个管脚，（51只有两个，int0和int1，P3.3和P3.4），分别是Port G八个管脚。
而对于外部中断4 \5\6\7很多都是共用寄存器，他们是通过或逻辑公用一个中断请求线。
下面就具体来说说使用外部中断的一些必要的配置。
一，对管脚的配置，因为Port G有三种功能用法，要通过对rPCONG(端口G配置寄存器)的配置来选用Port G的外部中断的功能。
其配置表如下所以应该将其配置为11（设置为中断功能状态）；二，中断模式的选择，中断模式有两种，FIQ（快速中断模式）和 IRQ（中断模式）两种，一般没有特殊要求都用IRQ模式即可。
可以通过对中断模式寄存器rINTMOD配置获得。
如表下三，是否允许中断，即中断使能位。
通过对中断控制寄存器INTCON的配置即可，如表下通过对中断控制寄存器的配置即可，可以看出只要让intcon的【1】位置零即可使中断使能。
四，外部中断方式的选择，低电平或上升沿触发呢，还是别的，这就要对外部中断方式寄存器（EXTINT）的配置，其表如下由上表可知，如果要用下降沿触发，就可将EXTINT 的值给0x22222222；将所有的外部中断都设置为下降沿触发。
五，当中断捕抓到以后，要引起什么变化呢？或者说用什么来捕抓呢？在sc44b0中用了两个寄存器来捕抓，一个中断挂起寄存器（INTPND），和外部中断挂起寄存器（EXINTPND）,一开始不明白挂起是什么意思，后来才懂，差不多就相当与51单片机的标志位一样，当中断发生后，就将挂起寄存器的对应的某一位置一或置零，外部中断挂起寄存器如表下中断挂起寄存器：当中断产生后，是将INTPND的【21】位置一的；所以，判断有无外部中断，就可以通过读取挂起寄存器对应的为，即可知道是否有无中断。

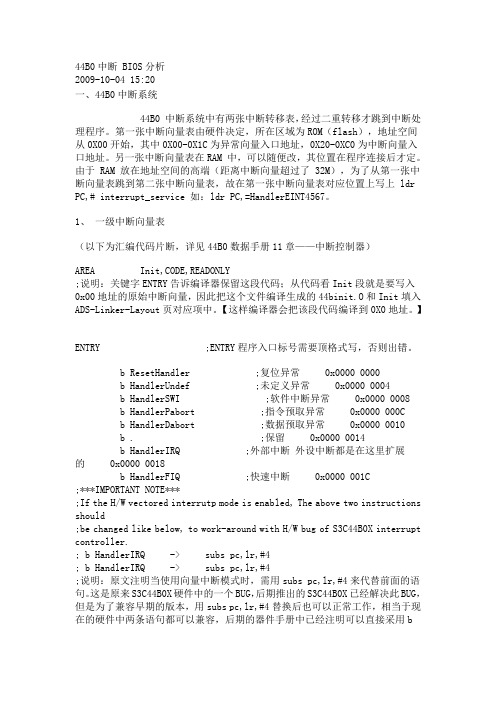

44B0中断 BIOS分析2009-10-04 15:20一、44B0中断系统44B0 中断系统中有两张中断转移表，经过二重转移才跳到中断处理程序。
第一张中断向量表由硬件决定，所在区域为ROM（flash），地址空间从0X00开始，其中0X00-0X1C为异常向量入口地址，0X20-0XC0为中断向量入口地址。
另一张中断向量表在RAM 中，可以随便改，其位置在程序连接后才定。
由于 RAM 放在地址空间的高端（距离中断向量超过了 32M），为了从第一张中断向量表跳到第二张中断向量表，故在第一张中断向量表对应位置上写上 ldr PC,# interrupt_service 如：ldr PC,=HandlerEINT4567。
1、一级中断向量表（以下为汇编代码片断，详见44B0数据手册11章——中断控制器）AREA Init,CODE,READONLY;说明：关键字ENTRY告诉编译器保留这段代码；从代码看Init段就是要写入0x00地址的原始中断向量，因此把这个文件编译生成的44binit.O和Init填入ADS-Linker-Layout页对应项中。
【这样编译器会把该段代码编译到0X0地址。
】ENTRY ;ENTRY程序入口标号需要顶格式写，否则出错。
b ResetHandler ;复位异常 0x0000 0000b HandlerUndef ;未定义异常 0x0000 0004b HandlerSWI ;软件中断异常 0x0000 0008b HandlerPabort ;指令预取异常 0x0000 000Cb HandlerDabort ;数据预取异常 0x0000 0010b . ;保留 0x0000 0014b HandlerIRQ ;外部中断外设中断都是在这里扩展的 0x0000 0018b HandlerFIQ ;快速中断 0x0000 001C;***IMPORTANT NOTE***;If the H/W vectored interrutp mode is enabled, The above two instructions should;be changed like below, to work-around with H/W bug of S3C44B0X interrupt controller.; b HandlerIRQ -> subs pc,lr,#4; b HandlerIRQ -> subs pc,lr,#4;说明：原文注明当使用向量中断模式时，需用subs pc,lr,#4来代替前面的语句。
U-Boot编译过程与启动入口分析作者：zenf E-Mail: zenf_zhao@版权所有：作者保留文档中的任何文字和图片的版权，任何转载或者商业用途必须获得作者的许可和授权。
(2007 年9 月)说明：本文档基于hfrk 的S3C44B0 开发板配置平台1.1 U-BOOT的编译配置时采用make hfrks3c44b0_config配置，此时调用makefile中的配置功能：hfrks3c44b0_config : unconfig@./mkconfig $(@:_config=) arm s3c44b0 hfrks3c44b0 hfrk命令解析为： ./mkconfig hfrks3c44b0 arm s3c44b0 hfrks3c44b0 hfrk第一参数%1为板子；arm为参数％2 CPU类型；s3c44b0为%3的CPU型号; 后面分别板子名称和厂商。
再分析u-boot的目录中的mkconfig文件，其作用进入include目录，分别建立：asm 和asm-cpu/arch的库软链接，生成config.mk文件，生成config.h文件。
（分析该mkconfig，很简单）即：echo "#include <configs/$1.h>" >>config.h把用户配置的如hfrks3c44b0.h文件加入 config.h中，以被编译模块调用，从而实现自动配置功能。
主makefile的核心编译内容分析，内容如下：########################################################################## U-Boot objects....order is important (i.e. start must be first)OBJS = cpu/$(CPU)/start.oifeq ($(CPU),i386)OBJS += cpu/$(CPU)/start16.oOBJS += cpu/$(CPU)/reset.oendififeq ($(CPU),ppc4xx)OBJS += cpu/$(CPU)/resetvec.oendififeq ($(CPU),mpc85xx)OBJS += cpu/$(CPU)/resetvec.oEndifLIBS = lib_generic/libgeneric.aLIBS += board/$(BOARDDIR)/lib$(BOARD).aLIBS += cpu/$(CPU)/lib$(CPU).aLIBS += lib_$(ARCH)/lib$(ARCH).aLIBS += fs/cramfs/libcramfs.a fs/fat/libfat.a fs/fdos/libfdos.a fs/jffs2/libjffs2.a fs/reiserfs/libreiserfs.aLIBS += net/libnet.aLIBS += disk/libdisk.aLIBS += rtc/librtc.aLIBS += dtt/libdtt.aLIBS += drivers/libdrivers.aLIBS += drivers/sk98lin/libsk98lin.aLIBS += post/libpost.a post/cpu/libcpu.aLIBS += common/libcommon.a.PHONY : $(LIBS)# Add GCC libPLATFORM_LIBS += --no-warn-mismatch -L $(shell dirname `$(CC) $(CFLAGS) -print-libgcc-file-name`) –lgccSUBDIRS = tools \examples \post \post/cpu.PHONY : $(SUBDIRS)ALL = u-boot.srec u-boot.bin System.mapall: $(ALL)u-boot.srec: u-boot$(OBJCOPY) ${OBJCFLAGS} -O srec $< $@u-boot.bin: u-boot$(OBJCOPY) ${OBJCFLAGS} -O binary $< $@u-boot.img: u-boot.bin./tools/mkimage -A $(ARCH) -T firmware -C none \-a $(TEXT_BASE) -e 0 \-n $(shell sed -n -e 's/.*U_BOOT_VERSION//p' include/version.h | \ sed -e 's/"[ ]*$$/ for $(BOARD) board"/') \-d $< $@u-boot.dis: u-boot$(OBJDUMP) -d $< > $@u-boot: depend $(SUBDIRS) $(OBJS) $(LIBS) $(LDSCRIPT)UNDEF_SYM=`$(OBJDUMP) -x $(LIBS) |sed -n -e 's/.*\(__u_boot_cmd_.*\)/-u\1/p'|sort|uniq`;\$(LD) $(LDFLAGS) $$UNDEF_SYM $(OBJS) \--start-group $(LIBS) $(PLATFORM_LIBS) --end-group \-Map u-boot.map -o u-boot$(LIBS):$(MAKE) -C `dirname $@`$(SUBDIRS):$(MAKE) -C $@ allgdbtools:$(MAKE) -C tools/gdb || exit 1depend dep:@for dir in $(SUBDIRS) ; do $(MAKE) -C $$dir .depend ; donetags:ctags -w `find $(SUBDIRS) include \lib_generic board/$(BOARDDIR) cpu/$(CPU) lib_$(ARCH) \fs/cramfs fs/fat fs/fdos fs/jffs2 \net disk rtc dtt drivers drivers/sk98lin common \\( -name CVS -prune \) -o \( -name '*.[ch]' -print \)`etags:etags -a `find $(SUBDIRS) include \\( -name CVS -prune \) -o \( -name '*.[ch]' -print \)`System.map: u-boot@$(NM) $< | \grep -v '\(compiled\)\|\(\.o$$\)\|\( [aUw] \)\|\(\.\.ng$$\)\|\(LASH[RL]DI\)' | \sort > System.map编译过程解析：先编译tools, examples, post, post/cpu 四个目录关联文件，即depend相关联的生成.depend。
S3C44B0的初始化程序的理解S3C44B0的初始化程序就是初始化各个关键的寄存器，建立中断向量，然后转移到主函数去执行程序。
不过S3C44B0不支持地址映射，所以程序不COPY到RAM种执行。
S3C44B0初始化对我们广大初学者来说，比较难理解的是中断的处理和一些少见的操作符号，S3C44B0的中断子程序地址存放在初始化程序最后就是HandleADC # 4HandleRTC # 4HandleUTXD1 # 4HandleUTXD0 # 4HandleSIO # 4HandleIIC # 4HandleURXD1 # 4HandleURXD0 # 4这一段，它的其实地址是ISR_STARTADDRESS，个人写中断程序的时候，子程序地址被编译器连放在相应的位置。
初始化完成后，程序转通过BL Main 转到用户定义的主程序上执行。
以下是我个人的一些理解，有错误的地方希望大家指出来。
GBLL THUMBCODE[ {CONFIG} = 16THUMBCODE SETL {TRUE}CODE32|THUMBCODE SETL {FALSE}][ THUMBCODECODE32 ;for start-up code for Thumb mode]×××××××××××&ti mes;××××××××××× ;其中[=IF ，|=ELSE ，]= ENDIF， CODE32 表明一下操作都在ARM状态。
44B0中断分析（二）1．文件描述和准备本文将试图讲述44B0X 处理器处理中断的具体过程，如果读者的中断执行不正常，请确保FLASH 中烧录了立宇泰ARMSys’s BootLoader for Linux V1.2，同时ADS 开发环境中的RO Base 为0x0c0008000，RW Base 为0xc5f0000。
本文采用的44BINIT.s 的自叙为：本程序以系统的Timer0 中断为例，中断初始化程序如下：2．调试程序装载后AXD 装载AXF 调试文件后，暂时不运行，PC 指针指示在bResetHandler 处，用右键菜单中的Disassembly，可以看出初始地址实际上指示在0x0c008000，即ADS 中设置的RO Base，表示程序即将从0x0c008000 开始运行。
3．非矢量模式下的执行过程经过以上准备工作，单击【运行】两次后Timer0 中断发生，通过事先设置好的断点捕捉中断，所有图中的红点即为运行前设置的断点：⑴PC-0x0c008000 转到PC-0x00000018 处，即转到Flash 中执行Bootloader 的代码。
猜测地址HandleTIMER0＝_IRQ_BASEADDRESS+0x134＝0x0c000134，下面来看看猜想对不对。
改rINTCON=0x1 进行矢量中断过程的观察，重新装载程序，再单击【运行】两次后，Time0 中断产生：⑴Timer0 中断产生，跳转到中断矢量地址0x00000060，而不是跳转到IRQ 中断入口0x00000018，这就是非矢量中断和矢量中断的本质区别。
⑵再跳转到0x00000334，注意还是在Flash 中，因此还得归功于Bootloader 黑体所选程序是类似宏调用HandlerTIMER0 HANDLER HandleTIMER0 产生的代码，由于这是在Flash 中，所以不可能是调试时下载进去的。
（不相信可以。
U-Boot 在44B0X 开发板上的移植以及代码分析 [转] 2006.11.16 15:46:01 标签：缩起正文字号：大小1. u-boot 介绍u-boot 是一个open source 的bootloader目前版本是0.4.0。
u-boot 是在pp cboot 以及armboot 的基础上发展而来，虽然宣称是0.4.0 版本，却相当的成熟和稳定，已经在许多嵌入式系统开发过程中被采用。
由于其开发源代码，其支持的开发板众多。
唯一遗憾的是并不支持我们现在学习所用samsung 44B0X 的开发板。
为什么我们需要u-boot？显然可以将ucLinux 直接烧入flash，从而不需要额外的引导装载程序（bootloader）。
但是从软件升级的角度以及程序修补的来说，软件的自动更新非常重要。
事实上，引导装载程序（bootloader）的用途不仅如此，但仅从软件的自动更新的需要就说明我们的开发是必要的。
同时，u-boot 移植的过程也是一个对嵌入式系统包括软硬件以及操作系统加深理解的一个过程。
2. u-boot 移植的框架移植u-boot 到新的开发板上仅需要修改和硬件相关的部分。
在代码结构上：1) 在board 目录下创建ev44b0ii 目录，创建ev44b0ii.c 以及flash.c,mems etup.S,u-boot.lds等。
不需要从零开始，可选择一个相似的目录，直接复制过来，修改文件名以及内容。
我在移植u-boot 过程中，选择的是ep7312 目录。
由于u-boot 已经包含基于s3c24b0 的开发板目录，作为参考，也可以复制相应的目录。
2) 在cpu 目录下创建arm7tdmi 目录,主要包含start.S，interrupts.c 以及c pu.c,serial.c几个文件。
同样不需要从零开始建立文件，直接从arm720t 复制，然后修改相应内容。
3) 在include/configs 目录下添加ev44b0ii.h，在这里放上全局的宏定义等。
44b0使用说明感谢您选择了本公司的产品,本44B0开发板是硬件开发人员参考了网上的许多44B0相关资料开发出来的，板子做工精良，功能强大，具有板载BIOS，极大地方便了调试。
比起其他44B0普通开发板功能大大加强了。
而且价格是相类似性能的开发板中最低的。
首先检查一下您的套件中器件是否齐全：1：开发板一块；2：JTAG仿真器一个；3：串口电缆一根；4：并口电缆一根；5：9V直流电源一个；软件配置：板子全部原理图，armbootload（BIN文件）、uClinux for 44B0(源码)、uCOS-II for 44B0(源码)，TEST源码（含所有功能的测试源程序），TFTPD32.exe（TFTPD服务器）、FLUTED.EXE（JTAG烧写软件）。
加强版上可按用户要求配置相应液晶模块（标准配置为320*240； 16级灰度），并提供演示程序源码。
现在就让我们借助这开发板一起了解一下开发套件。
一：板子上电自检的判断：首先把开发板的串口0和计算机的串口相连，打开计算机的超级终端程序，按连接的串口进行相应设置：波特率：115200（如无特别说明，以下均是115200），数据位：8位，无奇偶校验，停止位：1位；数据流控制：无！！（注意！）(连接如图)然后给开发板上电，可以看到，板上的D1，D2，D3三个发光二极管依次闪动（在串口0下面）。
那么说明板载的BIOS已经开始运行了。
同时看计算机的超级终端出现ARMBOOT LOAD的字样，并且显示了RAM，FLASH的相应信息。
这时BIOS开始到计时，在其到0 前按回车键，进入命令模式。
（详情请看附件BIOS 的使用说明）二：看看网口的情况：先连上网线，注意和计算机直接连的话是交叉网线，和HUB相连的话是直连网线，请勿弄错！！如果计算机用的是 W2000，打开开发板的电源，倒计时就后就可以看到屏幕右下脚有网络连接的标志。
同时可以看到发光二极管D6（RJ45边上）闪动，表明正在通过网口下载指定程序。
