目次烟花爆竹生产企业防雷技术规范 (1)1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (1)4 一般要求 (3)5 防雷分类 (3)6 防雷设计 (4)7 防雷施工 (10)8 防雷检测 (11)附录A（资料性附录）区域防雷 (13)附录B（规范性附录）危险性等级和爆炸危险场所的防雷分类 (14)附录C（资料性附录）防雷装置型材规格技术指标 (17)附录D（规范性附录）数据传输线缆与其他管线的间距 (20)烟花爆竹生产企业防雷技术规范1 范围本文件规定了烟花爆竹生产企业防雷的一般要求和防雷分类、防雷设计、防雷施工、防雷检测与维护等要求。
本文件适用于烟花爆竹生产企业的防雷设计、施工与检测与维护。
烟花爆竹仓储企业可参照执行。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 21431-2015 建筑物防雷装置检测技术规范GB/T 21714.1-2015雷电防护第1部分：总则GB/T 32937-2016 爆炸和火灾危险场所防雷装置检测技术规范GB 50057-2010 建筑物防雷设计规范GB 50149-2010 电气装置安装工程母线装置施工及验收规范GB 50161 烟花爆竹工程设计安全规范GB 50601-2010 建筑物防雷工程施工与质量验收规范AQ 4111-2008烟花爆竹作业场所机械电器安全规范QX/T 577-2020 防雷接地电阻在线监测技术要求IEC 61643-11:2011《连接到低压电力系统的多脉冲浪涌保护装置附加试验——性能要求和试验方法》3 术语和定义下列术语和定义适用于本文件。
3.1危险品 hazardous goods烟花爆竹生产企业生产过程中使用的烟火药、黑火药、引火线、氧化剂、电点火头、单基火药等，以及用以上物品制成的烟花、爆竹半成品、成品。
危化品仓库防雷防静电措施危化品仓库是存放危险化学品的场所，由于危化品的特殊性质，仓库内的防雷和防静电措施十分重要。
本文将从防雷和防静电两个方面，介绍危化品仓库应采取的措施。
一、防雷措施雷电是自然界中一种威力巨大的自然灾害，对危化品仓库的安全构成潜在威胁。
因此，危化品仓库必须采取防雷措施，以确保仓库内人员和物资的安全。
1. 安装避雷针危化品仓库顶部应安装避雷针，并确保其与地面的导线良好接地。
避雷针能够有效吸收雷电的能量，并将其引至地下，保护仓库内的设备和物资不受雷击。
2. 避雷网在危化品仓库的周围建设避雷网，将其与避雷针连接起来，形成一个完整的防雷系统。
避雷网能够将雷电引至地下，降低雷击的风险。
3. 防雷接地系统危化品仓库应建立完善的防雷接地系统，确保避雷针、避雷网以及仓库内的设备都能良好接地。
接地系统能够将雷电引入地下，减少雷击对仓库的危害。
二、防静电措施危化品具有易燃、易爆等特性，静电的产生和积累极易引发火灾和爆炸事故。
因此，危化品仓库应采取一系列的防静电措施，确保仓库内的静电不会引发意外。
1. 静电接地危化品仓库内的金属容器、管道等设备应通过导线与地面相连，形成静电接地系统。
静电接地能够将仓库内产生的静电引至地下，避免其积累和放电。
2. 防静电地板危化品仓库的地面应采用防静电地板，以便迅速将静电引至地下。
防静电地板能够减少人员行走时产生的静电，并降低火灾和爆炸的风险。
3. 静电消除器危化品仓库内应配备静电消除器，用于消除仓库内物体表面的静电。
静电消除器能够有效地降低物体表面的静电电荷，减少静电的积累和放电。
4. 防静电工具和设备危化品仓库内使用的工具和设备应具备防静电功能，以减少静电的产生和积累。
同时，仓库内的工作人员应佩戴防静电鞋、防静电手套等防护用品，减少静电的生成。
危化品仓库的防雷和防静电措施至关重要。
通过安装避雷针、建设避雷网、防雷接地系统等措施，可以有效防护仓库免受雷击。
同时，通过静电接地、防静电地板、静电消除器等措施，能够避免静电引发的火灾和爆炸事故。
如何做好烟花爆竹仓库的防雷工作冯振家【摘要】对武鸣县平安爆竹有限公司的烟花爆竹仓库进行防雷设计与施工,主要从防直击雷、感应雷、静电接地等进行综合布局来进行.【期刊名称】《气象研究与应用》【年(卷),期】2010(031)003【总页数】3页(P84-86)【关键词】烟花爆竹仓库;防雷设计;施工管理【作者】冯振家【作者单位】武鸣县气象局,广西,武鸣,530100【正文语种】中文【中图分类】P427武鸣县的平均年雷暴日为87d，属于多雷暴地区。
烟花爆竹仓库属于易燃易爆的场所，按照建筑物防雷设计规范（GB50057－94）的要求，烟花、爆竹成品仓库属于二类防雷。
通过对武鸣县平安爆竹有限公司的烟花爆竹仓库新址进行实地勘察，发现新址原为耕作层，属于含砂粘土，经测量，土壤电阻率为280 m·Ω。
新仓库与县城直线距离约3000m，位于一小丘陵坡顶上，南面为小松树林，其余三面均为畚地。
地势较高，无积水现象。
周围无其他建筑物，新仓库建成后，将是比较孤立突出的建筑物。
新仓库年预计雷击次数经计算为0.024次／a。
附近没有生产容易引起防雷装置腐蚀的有害气体的工厂。
防直击雷系统由独立避雷针、避雷带、引下线及地网组成。
仓库与办公区分开设计，考虑仓库的地形及安全因素，防直击雷与感应雷采用共地网形式，由于仓库与办公区相距较远，仓库与办公区的地网分开设计，两区设计的接地电阻值均≤4Ω。
如达不到要求时，要增加人工接地体的规模，直到达到要求为止。
武鸣县平安烟花爆竹有限公司的烟花爆竹仓库由4栋30×10×4m（长×宽×高）独立的仓库及办公区组成，各栋仓库之间的距离在20～30m之间不等，根据地形情况，设计每栋仓库由2根等高的独立避雷针进行保护。
用滚球法来确定独立避雷针的高度，滚球半经二类为45m，独立针距仓库3.0m，经计算，独立针的针高为13.5m，加上埋地加固部分，独立针加工成15m的高度。

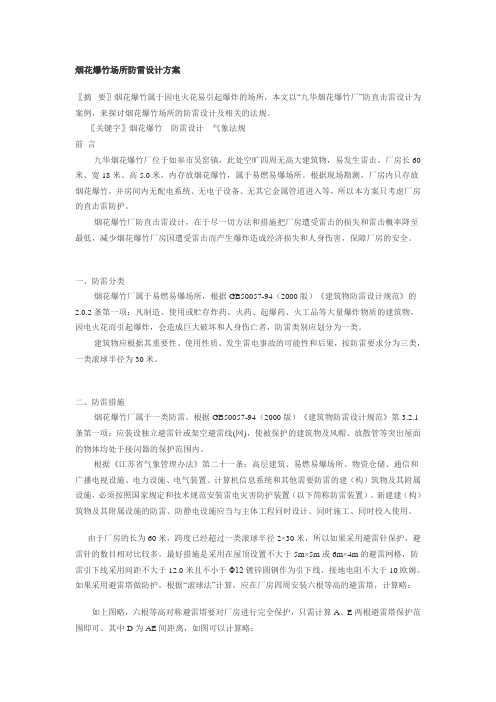

烟花爆竹场所防雷设计方案〖摘要〗烟花爆竹属于因电火花易引起爆炸的场所，本文以“九华烟花爆竹厂”防直击雷设计为案例，来探讨烟花爆竹场所的防雷设计及相关的法规。
〖关键字〗烟花爆竹防雷设计气象法规前言九华烟花爆竹厂位于如皋市吴窑镇，此处空旷四周无高大建筑物，易发生雷击。
厂房长60米、宽18米、高5.0米，内存放烟花爆竹，属于易燃易爆场所。
根据现场勘测，厂房内只存放烟花爆竹，并房间内无配电系统、无电子设备、无其它金属管道进入等，所以本方案只考虑厂房的直击雷防护。
烟花爆竹厂防直击雷设计，在于尽一切方法和措施把厂房遭受雷击的损失和雷击概率降至最低，减少烟花爆竹厂房因遭受雷击而产生爆炸造成经济损失和人身伤害，保障厂房的安全。
一、防雷分类烟花爆竹厂属于易燃易爆场所，根据GB50057-94（2000版）《建筑物防雷设计规范》的2.0.2条第一项：凡制造、使用或贮存炸药、火药、起爆药、火工品等大量爆炸物质的建筑物，因电火花而引起爆炸，会造成巨大破坏和人身伤亡者，防雷类别应划分为一类。
建筑物应根据其重要性、使用性质、发生雷电事故的可能性和后果，按防雷要求分为三类，一类滚球半径为30米。
二、防雷措施烟花爆竹厂属于一类防雷，根据GB50057-94（2000版）《建筑物防雷设计规范》第3.2.1条第一项：应装设独立避雷针或架空避雷线(网)，使被保护的建筑物及风帽、放散管等突出屋面的物体均处于接闪器的保护范围内。
根据《江苏省气象管理办法》第二十一条：高层建筑、易燃易爆场所、物资仓储、通信和广播电视设施、电力设施、电气装置、计算机信息系统和其他需要防雷的建（构）筑物及其附属设施，必须按照国家规定和技术规范安装雷电灾害防护装置（以下简称防雷装置）。
新建建（构）筑物及其附属设施的防雷、防静电设施应当与主体工程同时设计、同时施工、同时投入使用。
由于厂房的长为60米，跨度已经超过一类滚球半径2×30米，所以如果采用避雷针保护，避雷针的数目相对比较多。

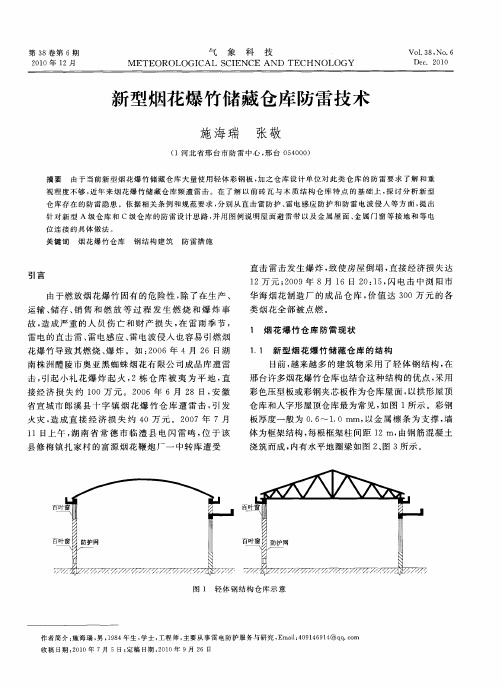

如何做好烟花爆竹仓库的防雷工作[摘要]近几年来，存储烟花爆竹的仓库会大量的使用轻体彩钢板，再加上仓库设计单位对仓库存储货物的特点了解不够，所以频繁的出现烟花爆竹雷击的情况。
所以本文分析了仓库的特点，分析了新型仓库可能存在的隐患。
按照有关规定，从各个方面入手提出了自己的想法，希望能够做好防雷工作，确保仓库工作人员的人身财产安全。
[关键词]烟花爆竹;仓库;防雷一直以来，烟花爆竹都是危险品，在生产、运输、存储等过程中会出现燃烧和爆炸的情况，带来严重损失，在雷雨季节，雷电感应和雷电波侵入也很容易造成烟花爆竹的燃烧和爆炸，针对这种情况，有关部门需要对此加以重视，采取针对性的措施，做好烟花爆竹仓库的防雷工作。
1防直击雷系统1.1仓库、办公室避雷针的安置避雷针、地网、引下线和避雷带共同组成了防直击雷系统。
仓库和办公区需要区分开来，要充分的考虑仓库的地形以及安全因素，一般情况下，仓库和办公区域距离较远，仓库和办公区的地网也是分开设置，接地电阻值控制在4欧姆内，如果达不到规定，需要扩大人工接地体的规模，确保其达到规定。
仓库在设计和安装避雷针时，需要确保避雷针、接地装置和道路以及建筑物出入口的距离超过3米。
安装独立避雷针时，要注重安全施工，确保避雷针和地面呈垂直状态，用混凝土固定住。
办公室在安置避雷针时，需要注意的是要避免雷电波沿着电线传到室内，对电器和人身安全造成威胁，也要避免在避雷针的构架上设置电源、通讯线路。
1.2引下线的设计与安装独立避雷针用针管本身就作为引下线，将针管基部和地网连接在一起最佳。
办公室区域的引下线的设置需要沿着四周外墙均匀分布，并安置在拐角位置。
外墙的未批灰在装修之前需要将引下线固定住，然后在距离地面1.5米的位置设置断接卡或是测试点，方便测量和检查。
2防感应雷和防静电接地设计和安装为了提升建筑的防雷效果，仅仅加强防直击雷是远远不够的，需要做好防感应雷的措施，尤其是要在容易发生燃烧和爆炸的地方尤为重要，只有确保内外综合防雷，才能从根本上提升建筑物内物品的安全和稳定性。
烟花爆竹批发企业储存仓库安全管理规范第一章总则第一条为严格烟花爆竹储存管理，规范烟花爆竹经营单位仓储行为，预防和减少烟花爆竹事故的发生，根据《中华人民共和国安全生产法》、《安全生产许可证条例》、《烟花爆竹安全管理条例》、《烟花爆竹经营许可实施办法》和《烟花爆竹安全与质量》（GB10631-2004）等法律、法规及国家标准，结合本省情况，制定本规范。
第二条本规范适用于我省烟花爆竹批发企业储存仓库的安全监督管理，本规范中规定的仓库设计安全要求全部为C级仓库标准，A级储存仓库设计安全要求参照《烟花爆竹工厂设计安全规范》（GB50161）相关标准执行。
第三条从事烟花爆竹经营活动的批发企业，应按《烟花爆竹安全管理条例》、《烟花爆竹经营许可实施办法》和本规范的规定，依法取得《烟花爆竹经营（批发）许可证》，方可销售、储存烟花爆竹。
未取得烟花爆竹经营许可证的，不得从事烟花爆竹经营活动。
第四条烟花爆竹批发企业应有安全管理机构或者专职安全管理人员。
1000平方米以上的烟花爆竹储存仓库，专职安全监管人员不得少于3人；1000平方米以下的烟花爆竹储存仓库，专职安全监管人员不得少于2人。
第五条烟花爆竹批发企业应当足额缴纳风险抵押金；应当依法参加工伤保险，为从业人员缴纳工伤保险费。
第六条烟花爆竹批发企业主要负责人是本单位安全管理第一责任人，对安全全面负责，并依法履行安全管理职责。
第七条烟花爆竹批发企业主要负责人、分管负责人、安全管理人员应当具备烟花爆竹经营方面的安全知识和管理能力，并经培训考核合格；仓库保管员、守护员、装卸员应当接受烟花爆竹专业知识培训，并经考核合格；其他从业人员应当经过本单位的安全知识教育和培训；第八条运输、驾驶、燃放、押运人员等特种作业人员必须按照国家有关规定经专门的安全作业培训考核，取得特种作业操作资格证书。
第二章安全生产责任制、管理制度和操作规程第九条批发企业储存仓库安全生产责任制：（一）烟花爆竹批发企业主要负责人安全生产责任制；（二）安全生产管理人员安全生产责任制；（三）烟花爆竹储存仓库负责人安全生产责任制；（四）保管人员安全生产责任制；（五）装卸搬运人员安全生产责任制；（六）仓库守护员安全生产责任制；（七）驾驶员、押运员安全生产责任制。

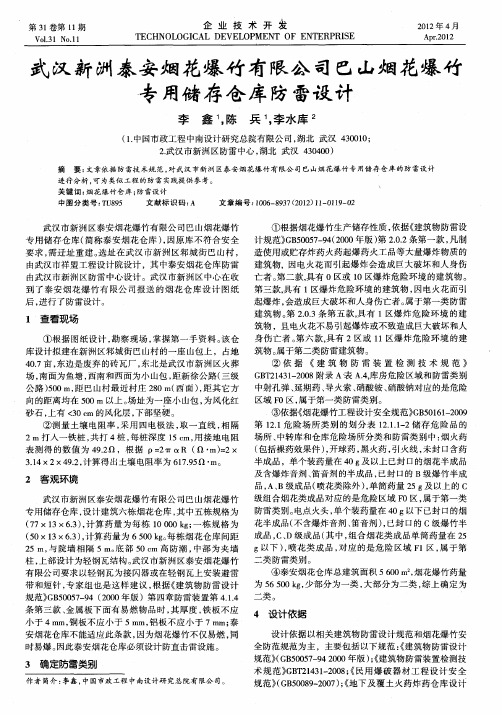

试析烟花仓库的雷电防护方案引言雷电是自然界中常见的放电现象，当带有电荷的雷云与地面的突起物接近时，它们之间就会发生激烈的放电。
在自然灾害中，雷电灾害被公认为世界上十大自然灾害之一，其危害类型主要分为：直击雷、感应雷、静电感应、雷电波引入等。
通过对该地区烟花爆竹仓库进行调研，发现其大多数都设置于城镇的边缘，周围一般无其他建筑，也就是说烟花爆竹仓库一般设于空旷处，周围一般为农田、旷野，属于孤立、高耸建筑，在一定的天气条件下，易于雷击事件在其范围内发生。
一旦在易燃易爆危险环境中发生雷击事件，其冲击电压引起的电火花、瞬间释放的大热量等特性极易引起火灾、爆炸等危险。
因此烟花爆竹生产、仓储等易燃易爆环境的防雷保护就显得尤为重要，设计一套完善、可靠的雷电防护措施将直接关系到人民群众的生命财产安全。
1 现场勘察1.1 建筑物所处环境1.1.1 气象环境亳州处在暖温带南缘，属于暖温带半湿润气候区，有明显的过渡性特征，因气候的过渡性，造成冷暖气团交锋频繁，天气多变，年际降水变化大，平均年降水量822毫米。
据有关资料显示亳州市的年平均雷暴日为30天左右，属于划定的雷电多发区域。
1.1.2 地貌环境该烟花爆竹仓库位于亳州市谯城区西郊，涡河北岸，库区主要分为仓储区和办公区，仓库南面为道路，东侧、西侧、北侧均为农田，相对于周围环境，本建筑为孤立建筑，危险系数比较高，根据调查此处没有被雷击的记录。
1.1.3 地质情况根据现场勘查，项目周围均为粘土，土质较好，土壤地阻率测试值均不大于100Ω·m。
1.2 建筑物主体情况项目所涉及的仓库是由原有建筑改造而成，改造内容主要为金属顶棚改造、电气设备拆除、消防改造、防雷改造等。
根据安全部门的要求，仓库金属顶棚已经改造完成，仓库内部电气设备已经全部拆除，整个库区的线路及线路杆全部拆除。
两仓库为同一类型，长45米，宽为12米，屋脊高为6.5米，屋檐高4.5米，间距为30米，建筑物内基础圈梁、金属顶棚等金属构件均未连接成可靠的电气回路。
一、编制目的为确保烟花仓库在雷雨季节的安全，预防和减少雷电灾害造成的损失，保障人员生命财产安全，特制定本防雷应急预案。
二、适用范围本预案适用于本仓库雷雨季节的防雷安全工作。
三、组织机构及职责1.成立防雷应急指挥部，负责统一指挥、协调和决策。
2.指挥部下设以下小组：（1）预防组：负责收集气象信息，及时发布防雷预警，指导员工做好防雷准备。
（2）应急响应组：负责组织应急演练，处理雷击事故，保障人员生命财产安全。
（3）物资保障组：负责提供防雷设备、工具和物资，确保应急响应工作的顺利开展。
（4）宣传培训组：负责开展防雷安全知识培训，提高员工防雷意识。
四、防雷措施1.加强防雷设施建设，确保防雷设备完好有效。
2.对仓库内易燃易爆物品进行分类存放，远离防雷设备。
3.加强防雷设备维护保养，定期检查防雷设备的接地电阻。
4.在雷雨天气期间，关闭仓库门窗，确保仓库内通风良好。
5.禁止在仓库内使用手机、电脑等电子设备，减少雷击风险。
6.加强对员工的防雷安全教育，提高员工防雷意识。
五、应急响应1.当气象部门发布雷雨预警时，预防组应及时通知应急响应组。
2.应急响应组接到预警后，立即启动应急预案，组织人员疏散，确保人员安全。
3.发生雷击事故时，应急响应组应立即组织救援，对受伤人员进行救治。
4.应急响应组应及时向指挥部报告事故情况，指挥部根据事故情况做出决策。
六、应急结束1.当雷雨天气结束，防雷设施恢复正常时，应急响应组应向指挥部报告。
2.指挥部批准应急结束，恢复正常生产。
七、附则1.本预案由防雷应急指挥部负责解释。
2.本预案自发布之日起实施。
注：本预案根据实际情况可进行修订和完善。
