GIS局部放电在线检测技术的应用研究
GIS (气体绝缘金属封闭开关设备) 是一种高压电力设备，广泛应用于电力系统中。
随着高压设备的普及和使用率的不断增加，GIS 局部放电成为了电力设备工作稳定性和可靠
性的一个重要指标。
因此，研究GIS局部放电在线检测技术对于高压设备的安全运行具有
重要的意义。
GIS局部放电检测技术：
GIS 局部放电检测技术主要是通过检测设备中的局部放电信号来判断设备可能存在的
故障情况。
其主要技术方法有电场探头、电位探测器等。
通过对局部放电信号的分析可以
判断设备的健康状态，并可以实现对设备的预警和预防故障的发生。
GIS局部放电检测技术的应用：
GIS 局部放电检测技术通过对设备中的局部放电信号进行在线监测，可以实现对高压
设备的快速检测和可靠诊断，早期发现设备故障隐患，实现设备故障的防止和保护。
此外，GIS 局部放电技术还可以针对设备中不同的局部放电类型和特征进行检测和识别，有利于
对设备的评估和剩余寿命预测。
若定期对GIS设备进行局部放电检测，则可以实现对设备在工作中发生的局部放电情
况进行实时监测，从而实现对设备可能存在的故障情况的预警和预防。
不仅如此，局部放
电检测技术还可以为设备的维护提供依据和指导，提高设备的健康状况和工作稳定性。
总之，GIS 局部放电检测技术是当今高压设备保护和可靠性维护的一种有效方法，可
以实现对设备的快速检测和诊断，提高设备的可靠性和安全性。
未来随着技术的不断发展
和完善，该技术将越来越广泛应用于电力设备领域，为电力系统的安全运行打造更加牢固
的屏障。
变压器局部放电监测技术在海上风力发电场中的应用海上风力发电是利用海上的风能转化为电能的一种清洁能源发电方式。
随着环保意识的提高和可再生能源的发展，海上风力发电逐渐成为人们关注的焦点。
然而，海上风力发电场由于环境复杂，安全监测和维护成为了一个重要的任务。
变压器作为海上风力发电场中的重要设备，起着能量传输和转换的关键作用。
局部放电是变压器故障的早期预警信号，因此在海上风力发电场中使用变压器局部放电监测技术具有重要意义。
局部放电是指电气设备内部的绝缘系统中由于局部缺陷形成的瞬态放电现象。
变压器局部放电监测技术可以通过检测变压器内部的放电信号，实时判断变压器的工作状态，及时发现和诊断潜在的故障，提高设备的可靠性和运行安全性。
首先，变压器局部放电监测技术可以提供海上风力发电场的设备健康状况监测。
通过监测变压器内部的放电信号特征，可以判断绝缘材料的状况，是否存在绝缘老化、材料损坏或潜在的故障。
这可以帮助海上风力发电场及时制定相应的维护计划，提前预防设备故障的发生，减少停机维修带来的损失。
其次，变压器局部放电监测技术可以帮助海上风力发电场实现设备的智能运维。
监测系统可以通过无线传输技术与中央控制室相连，实现对变压器的实时监测和远程控制。
当监测系统检测到变压器的局部放电频率和幅值超过设定的阈值时，可以自动报警并触发相应的维护流程。
这不仅提高了设备的安全性，也提高了运维效率，降低了人力成本和维护成本。
此外，变压器局部放电监测技术还可以帮助提高海上风力发电场的电网稳定性。
电力系统是一个复杂而庞大的网络，其中变压器起着关键的作用。
局部放电监测技术可以通过分析变压器内部的放电信号，预测设备的寿命和运行状况。
这可以帮助海上风力发电场制定合理的电网规划和运行策略，及时发现潜在的故障点，防止设备损坏和事故的发生，提高电网的可靠性和稳定性。
最后，变压器局部放电监测技术在海上风力发电场中的应用还可以提高能源利用率。
监测系统可以实时监测变压器的运行状况，优化发电系统的参数设置，提高能量转换效率。

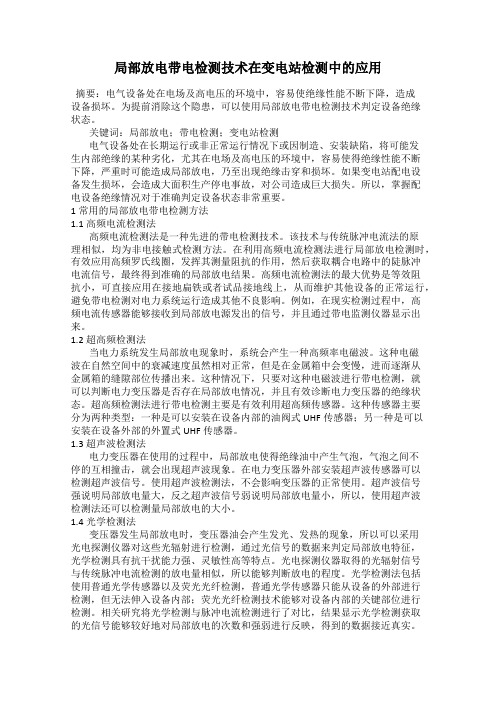

局部放电带电检测技术在变电站检测中的应用摘要：电气设备处在电场及高电压的环境中，容易使绝缘性能不断下降，造成设备损坏。
为提前消除这个隐患，可以使用局部放电带电检测技术判定设备绝缘状态。
关键词：局部放电；带电检测；变电站检测电气设备处在长期运行或非正常运行情况下或因制造、安装缺陷，将可能发生内部绝缘的某种劣化，尤其在电场及高电压的环境中，容易使得绝缘性能不断下降，严重时可能造成局部放电，乃至出现绝缘击穿和损坏。
如果变电站配电设备发生损坏，会造成大面积生产停电事故，对公司造成巨大损失。
所以，掌握配电设备绝缘情况对于准确判定设备状态非常重要。
1常用的局部放电带电检测方法1.1高频电流检测法高频电流检测法是一种先进的带电检测技术。
该技术与传统脉冲电流法的原理相似，均为非电接触式检测方法。
在利用高频电流检测法进行局部放电检测时，有效应用高频罗氏线圈，发挥其测量阻抗的作用，然后获取耦合电路中的陡脉冲电流信号，最终得到准确的局部放电结果。
高频电流检测法的最大优势是等效阻抗小，可直接应用在接地扁铁或者试品接地线上，从而维护其他设备的正常运行，避免带电检测对电力系统运行造成其他不良影响。
例如，在现实检测过程中，高频电流传感器能够接收到局部放电源发出的信号，并且通过带电监测仪器显示出来。
1.2超高频检测法当电力系统发生局部放电现象时，系统会产生一种高频率电磁波。
这种电磁波在自然空间中的衰减速度虽然相对正常，但是在金属箱中会变慢，进而逐渐从金属箱的缝隙部位传播出来。
这种情况下，只要对这种电磁波进行带电检测，就可以判断电力变压器是否存在局部放电情况，并且有效诊断电力变压器的绝缘状态。
超高频检测法进行带电检测主要是有效利用超高频传感器。
这种传感器主要分为两种类型：一种是可以安装在设备内部的油阀式UHF传感器；另一种是可以安装在设备外部的外置式UHF传感器。
1.3超声波检测法电力变压器在使用的过程中，局部放电使得绝缘油中产生气泡，气泡之间不停的互相撞击，就会出现超声波现象。
高压发电机试验中的局部放电监测与诊断一、引言高压发电机作为重要的电力设备，其可靠性和安全性对电力系统的运行起着至关重要的作用。
然而，在高压发电机试验过程中，局部放电问题经常会出现，严重影响设备的正常运行和寿命。
因此，局部放电的监测与诊断显得尤为重要。
本文旨在探讨高压发电机试验中的局部放电监测与诊断方法，以期提高设备的安全性和可靠性。
二、局部放电的定义与特征局部放电是指在绝缘体内部的局部区域中产生的电荷的放电现象。
其特征包括放电频率高、电流瞬变大、放电量小、放电能量集中等。
局部放电通常表现为声音、光等多种形式的释放，可以通过合适的监测手段进行检测。
三、局部放电监测方法1. 电流法监测通过测量设备内部的电流变化，可以判断是否存在局部放电现象。
电流法监测可以通过安装合适的电流传感器来实现，可以实时监测设备内部的电流变化情况。
2. 感应法监测局部放电通常会产生电磁场波动，可以通过感应法监测设备周围的电磁场变化情况。
感应法监测可以通过合适的电磁场传感器来实现，可以实时监测设备周围的电磁场波动。
3. 热像法监测局部放电会产生热量，可以通过热像法监测设备表面的温度变化情况。
热像法监测可以通过合适的热像仪来实现，可以实时监测设备表面的温度变化。
四、局部放电诊断方法1. 空气质量监测局部放电会产生致命的气体，可以通过监测设备周围空气质量的变化来判断是否存在局部放电现象。
空气质量监测可以通过合适的气体监测仪来实现，可以实时监测设备周围的气体浓度变化。
2. 声波分析局部放电通常会产生声音，可以通过声波分析来判断是否存在局部放电现象。
声波分析可以通过合适的声音传感器来实现，可以实时监测设备周围的声音变化。
3. 光学检测局部放电通常会产生光，可以通过光学检测来判断是否存在局部放电现象。
光学检测可以通过合适的光学传感器来实现，可以实时监测设备周围的光变化。
五、局部放电监测与诊断系统为了实现高效的局部放电监测与诊断，可以利用现代化的监测设备和系统。
发电机局部放电在线监测电测法有哪些主要方法
发电机局部放电在线监测是一种用于检测和预测发电机绝缘系统状态的方法。
发电机局部放电是指在发电机绝缘系统中的局部存在放电现象，其主要表现为电弧放电和耦合放电。
局部放电对发电机的绝缘系统造成损害，并且可能导致机组故障。
1.UHF法（超高频法）：该方法通过检测绝缘系统中放电事件产生的超高频信号来进行监测。
超高频信号与放电强度和位置相关，可以通过无线传输进行监测。
2.TEV法（传导电压法）：该方法使用传导方式侦测并测量绝缘系统中的放电现象。
使用特殊传感器放置在绝缘系统的表面来检测放电过程中产生的传导电压。
3.VHF法（甚高频法）：该方法利用甚高频电磁波在绝缘系统中传播的特性来检测局部放电。
通过测量电磁波的功率和频率等指标来判断发电机绝缘系统的状态。
4.AE法（声发射法）：该方法利用发电机绝缘系统中放电现象产生的声波来进行监测。
通过检测和分析声波的特征来判断绝缘系统中可能存在的故障。
5.HFCT法（高频电流传感器法）：该方法使用高频电流传感器来检测绝缘系统中的局部放电现象。
通过检测绝缘系统中放电过程中产生的高频电流来进行监测和分析。
以上是主要的发电机局部放电在线监测方法。
通过采用这些方法，可以及时发现和预测发电机绝缘系统中的局部放电现象，为运维人员提供及时的故障预警和判断依据，以保障发电机的正常运行和延长设备寿命。

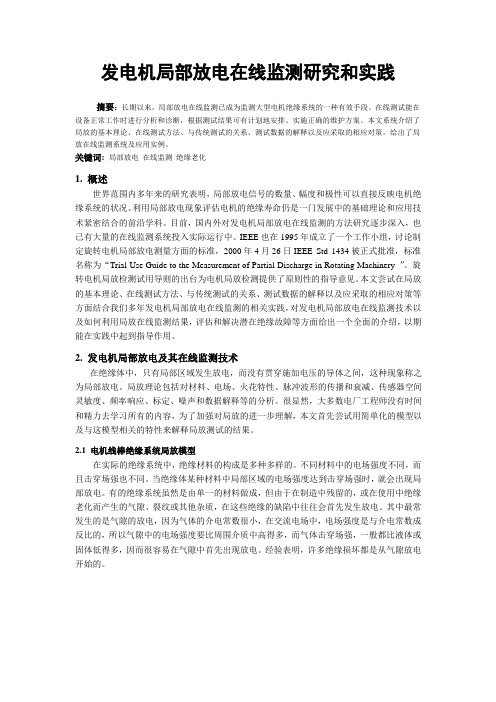

发电机局部放电在线监测研究和实践摘要：长期以来，局部放电在线监测已成为监测大型电机绝缘系统的一种有效手段。
在线测试能在设备正常工作时进行分析和诊断，根据测试结果可有计划地安排、实施正确的维护方案。
本文系统介绍了局放的基本理论、在线测试方法、与传统测试的关系、测试数据的解释以及应采取的相应对策，给出了局放在线监测系统及应用实例。
关键词: 局部放电在线监测绝缘老化1. 概述世界范围内多年来的研究表明，局部放电信号的数量、幅度和极性可以直接反映电机绝缘系统的状况。
利用局部放电现象评估电机的绝缘寿命仍是一门发展中的基础理论和应用技术紧密结合的前沿学科。
目前，国内外对发电机局部放电在线监测的方法研究逐步深入，也已有大量的在线监测系统投入实际运行中。
IEEE也在1995年成立了一个工作小组，讨论制定旋转电机局部放电测量方面的标准，2000年4月26日IEEE Std 1434被正式批准，标准名称为“Trial-Use Guide to the Measurement of Partial Discharge in Rotating Machinery ”。
旋转电机局放检测试用导则的出台为电机局放检测提供了原则性的指导意见。
本文尝试在局放的基本理论、在线测试方法、与传统测试的关系、测试数据的解释以及应采取的相应对策等方面结合我们多年发电机局部放电在线监测的相关实践，对发电机局部放电在线监测技术以及如何利用局放在线监测结果，评估和解决潜在绝缘故障等方面给出一个全面的介绍，以期能在实践中起到指导作用。
2. 发电机局部放电及其在线监测技术在绝缘体中，只有局部区域发生放电，而没有贯穿施加电压的导体之间，这种现象称之为局部放电。
局放理论包括对材料、电场、火花特性、脉冲波形的传播和衰减、传感器空间灵敏度、频率响应、标定、噪声和数据解释等的分析。
很显然，大多数电厂工程师没有时间和精力去学习所有的内容，为了加强对局放的进一步理解，本文首先尝试用简单化的模型以及与这模型相关的特性来解释局放测试的结果。
高压电动机局部放电在线监测及其应用研究
张荣
【期刊名称】《今日自动化》
【年(卷),期】2024()1
【摘要】文章介绍了高压电动机局部放电的类型,分析了高压电动机局部放电在线监测技术的应用,并提出了预防措施,以期为高压电动机局部放电问题的处理和维修提供参考.
【总页数】3页(P104-106)
【作者】张荣
【作者单位】兰州石化建筑安装工程有限责任公司;兰州兰达工贸有限公司
【正文语种】中文
【中图分类】TM306
【相关文献】
1.高压发电机和电动机局部放电线棒绝缘老化监测
2.高压电动机局部放电在线监测及其应用研究
3.局部放电监测系统在大型高压电动机上的应用
4.抽水蓄能电站发电电动机定子局部放电在线监测系统选型及应用总结
因版权原因，仅展示原文概要，查看原文内容请购买。
发电机定子局放在线监测的应用与分析孙海龙（富春江水力发电厂，浙江桐庐311504）摘要：发电机定子线棒固体绝缘内部的局部放电现象，能有效反映定子的绝缘水平和缺陷程度。
本文介绍了发电机定子在线监测装置的组成结构、安装和应用，对采集的数据进行了介绍和分析。
通过对发电机定子局放数据发展趋势的监测，有效评估发电机定子绝缘状况。
关键词：发电机；局放；应用；分析中图分类号：TM83 文献标志码：BOn-line Monitoring Application and Analysis of Generator Stator PD (PartialDischarge)SUN Hailong（FUCHUNJIANG HYDRO-POWER PLANT，Tonglu 311504，China）Abstract：The insulation internal partial discharge of the generator stator bar can effectively reflect the stator insulation level and the degree of defect. This paper introduces the generator stator structure, installation and application of the online monitoring device and the collected data are introduced and analyzed. Through monitoring the trend of the generator stator PD, the assessment of the generator stator insulation is made effectively.Key words：Generator；Partial discharge；Application；Analysis1.前言长期运行的发电机在热、电、机械和环境等各方面原因的作用下，易出现绝缘过热、泄漏增大，局部放电量较大等绝缘缺陷。
局部放电带电检测技术在变电站检测中的应用摘要：电气设备处在长期运行或非正常运行情况下或因制造、安装缺陷，将可能发生内部绝缘的某种劣化，尤其在电场及高电压的环境中，容易使得绝缘性能不断下降，严重时可能造成局部放电，乃至出现绝缘击穿和损坏。
如果变电站配电设备发生损坏，会造成大面积生产停电事故，对公司造成巨大损失。
所以，掌握配电设备绝缘情况对于准确判定设备状态非常重要。
关键词：局部放电带电检测技术；变电站检测局部放电作为一种脉冲放电，会在变电站设备内部和周围空间产生一系列的光、声音、设备和机械的振动等物理现象和化学变化。
这些伴随局部放电而产生的各种物理和化学变化可以为监测电力设备内部绝缘状态提供检测信号。
目前局部放电带电检测技术已经逐渐取代传统的停电检测方法在变电站设备状态检测中得到了非常广泛的应用。
一、产生背景很长一段时间以来，变电站设备检修都是应用定期检修和故障检修相结合的方式，但是随着科技的进步和电网的发展，传统的检修方法已经很难满足电网发展的需求。
近年来设备技术水平和制造质量大幅提升，免维护、少维护设备大量应用，早期制定的设备检修、试验规程滞后于装备水平的进步。
电力设备带电检测技术是采用便携式检测仪器，对运行中设备状态量进行现场检测系列技术的统称。
带电检测技术突出特点在于可以实现部分输、变、配电设备在运行条件下的状态诊断、缺陷部位的精确定位、缺陷程度的定量分析，解决了部分设备运行后没有测试手段的难题，有利于提高设备的可靠。
如果把超声传感器紧贴在GIS金属壳体的外部，就可接收到局部放电产生的超声波信号。
如果缺陷为金属颗粒，则当电场的库仑力超过颗粒的重力时，颗粒就开始上下跳动，从而碰撞金属外壳。
每碰撞一次，将发射一宽带瞬时超声脉冲，并在壳体内来回传播。
来自这种颗粒的声音信号是颗粒端部的局部放电和颗粒碰撞壳体的混合信号，超声传感器同样也可以进行检测。
来自不同类型、不同位置和不同大小的缺陷的声信号具有各自的特点，根据这些特点可以对缺陷类型进行识别，甚至进行危险性评估。
发电机局部放电在线监测系统在象达电站的应用尹 健1,顾丹峰2(1 云南省电力投资有限公司,云南昆明 650021; 2 (云南保山苏帕河水电开发有限公司,云南保山 678000)摘 要:象达电站发电机组采用西安交大科技园博源电气公司的BYG- 型发电机局部放电甚高频在线监测系统。
本系统在分析了近年来国内外大型电机绝缘放电监测技术发展的基础之上,针对水轮发电机组汇流母线排(封闭式三相共箱母线)走线方式的特点,选择发电机每相高压出线处为系统监测点,利用安装双传感器定向耦合实现干扰脉冲抑制。
该系统分别在象达电站2台发电机主引出线上安装近、远端两路传感器(6只 每台机组),耦合放电信号,经过信号的选通、滤波处理后进入监测系统,利用软件进行时延幅值判别,提取放电信号,并进行二维、三维谱图分析。
关键词:高压引出线;局部放电;传感器;监测系统中图分类号:TM02 文献标识码:B 文章编号:1006-3951(2010)04-0103-04DOI:10 3969 j.is sn.1006-3951.2010.04.0320 引言云南苏帕河象达水电站是苏帕河流域第二级电站,装有2台混流式水轮发电机组,单机容量为20MW,年利用小时数4200h。
由于电站位于多雨、潮湿的龙陵县境内,在停机期间可能使发电机组受潮,大大降低发电机的绝缘,使发电机的绝缘劣化,其绝缘劣化产生局部放电(以下简称PD:Partial Dis charge),是电力设备发生故障最敏感的先兆信息。
局部放电在线监测可以及时捕捉机组绝缘劣化的发展趋势和先兆信息,可进行机组预知维修,减少停电和维修时间,提高电站设备运行的有效性,最大程度地完成电站商业经营目标。
因此,对象达电站水轮发电机组的绝缘状态进行在线监测及诊断非常必要。
1 局部放电在线监测技术国内外发展趋势发电机局部放电在线监测,早在50年代美国西屋公司就研制出一种定子放电检测器,由于电机内任何部位的电弧放电都会在中性点接地线内产生相应的射频电流,因而局部放电的监测点可以选择在中性点接地线上。
70年代该公司研制出用罗柯夫斯基线圈在中性线获取绝缘放电信号,测量频率提高到20k~50MHz。
据有关报道,国外已有上万台电机采用了局部放电在线监测技术,取得了很好的效果。
发电机的绝缘放电主要发生在机组定子线棒的绝缘处,在工程实际应用中,从运行的发电机组中性线取得的放电信号会衰减几十甚至上百倍,测量频率越高,衰减越严重。
其次,三相放电信号混合叠加在一起,难以准确对其进行识别和分析,发电机外部母线及相连其他设备的放电亦会引入测量系统,使得内部放电与外部干扰难以区分。
近年来,国内研制的发电机监测设备按监测局放信号频带范围的大小,可以分为窄带系统和宽带系统。
对于窄带系统来说,它只对发电机绕组局部放电后期严重的火花放电比较敏感,不能区分发电机内部和发电机外部放电信号,难以进行故障分类和定位;而宽带系统采集的局放信息越丰富,对系统的要求也越高。
用甚高频技术在线监测PD,抗干扰效果好。
由于甚高频的干扰信号衰减很快,较远的干扰源不论是从空间还是从导线传播到测量点,干扰已经变得很小,而且,甚高频带可以测得上升时间很短的脉冲,这就给定向耦合时延鉴别抗干扰方法提供了条件。
本系统采用双传感器定向耦合信号,频带选在5~100M甚高频段,并利用软件进行脉冲时延及幅值鉴别并结合软、硬件滤波抑制干扰识别放电信号。
B YG- 型PD装置采用双传感器定向耦合软件时延鉴别技术,结合采用数字滤波去除窄带干扰,用开窗剔除固定相位或周期性干扰,用动态阈值消除背景噪声。
这样就可以基本上克服干扰的影响,使测得的数据更可靠。
103第26卷第4期 云南水力发电YUNNAN WA TER PO WER收稿日期:2009-03-09修回日期:2000-11-02作者简介:尹 健(1980-),男,云南大理人,助理工程师,主要从事水电工程项目管理和机电技术管理工作。
PD 系统装置采用新一代的虚拟仪器,即PC-DAQ 系统。
在硬件平台(仪器模块+计算机),由软件来实现各种功能,可以同时监测两台发电机,定时自动启动进行巡回监测,每次监测结束系统自动关闭,及时记录、显示测量结果。
通过电站以太网络,实现数据传送,在上位机工程师站可以显示各种图谱信息,察看测试结果。
2 系统结构原理2.1 系统硬件构成象达电站在每台发电机组的高压出线端,距离发电机定子引出线约1m 的位置,每相各安装一个耦合电容器,每相母线在距第一个电容器约8m 的位置安装第二个耦合电容器,每回路每相安装的一对耦合电容器,耦合从发电机内部传来的高频局部放电信号,同时隔离工频高压。
电容器低压端通过采样电阻接地,电阻两端的脉冲电压即局部放电信号,将其输入信号采集卡,进行信号采集,耦合电容器与检测阻抗组成传感器。
耦合传感器采集的信号经过前置端子箱放大,并传送至发电机局部放电在线监测系统机柜,由机柜内各控制单元对机组局放信号进行处理、分析,见图1。
图1 象达电站的PD 系统结构图2.2 系统软件本系统采用图形化的编程语言Lab VIE W 作为虚拟仪器软件的开发平台,与其他语言(C VI,VB,VC ++等)相比,Lab VIE W 是一种真正意义上的可视化图形编程语言,而且具有开发难度低、开发周期短的优点。
发电机组局部放电在线监测系统软件主要包括采集软件、数据库软件和分析软件,能实现发电机局放信号的在线数据采集,局放数据的处理及存储、对局部放电信息的谱图显示以及对历史局放信号的查询。
该软件可以实现机组局部放电过程的自动化监测,简化工作人员的操作,现场运行人员,也可以通过手动操作,实现适时、历史查询、并进行分析。
3 电站现场测试及结果分析3.1 现场干扰分析在系统正式投运之前,要对现场各种干扰信号作测试分析,分析干扰信号的幅值、时域特性、相位等信息,以便选择滤波频带和阈值,采取最佳的抗干扰措施。
由于本系统频带为5M~100MHz,所以测得的信号的信噪比相对于低频测量系统有很大的提高。
对发电机组局部放电在线监测系统的干扰主要来自随机的脉冲型干扰。
因此,下面对脉冲型干扰在时间和幅值上与放电信号进行分析、对比。
3 1 1 停机测试发电机停机,并与电网断开,测得20ms 内信号背景噪声,并无脉冲干扰。
3 1 2 负载测试发电机额定负荷运行时,测得的20ms 内信号如图2所示。
图2 额定负载时测到的原始信号图从图2中可以看出发电机负载时有很多大脉冲干扰,从其中抽取放电和干扰时域展开波形图(图3)加以分析。
图3 20ms 内测到的放电及干扰信号时域分析图104 云南水力发电 2010年第4期从图3(a)中可以明显地看到,近、远端传感器耦合到的放电信号在到达测量系统的时间以及幅值上都有明显的差别(近端信号幅值大于远端信号幅值),而从图3(b)中可以看到干扰脉冲信号在达到测量系统的时间以及幅值上则相差不多,因而系统可以利用时延及幅值鉴别来剔除干扰信号,识别放电信号。
3.2 放电谱图分析三维谱图在一幅图中显示了放电次数(N)、放电量大小(Q)以及放电所发生的相位( )。
脉冲相位分析有利于帮助确认放电类型及故障位置。
象达电站1号和2号机组已于2006年11月底全部进入商业运行。
在运行期间,对这两台机组均进行了多次的机组PD在线监测,1号机某次测量的结果分别如图4所示。
1号机监测到轻微的PD放电信号,最大幅值约为2500m V,放电谱图如图4所示。
虽然2号机监测到的放电信号更小,最大幅值约为1000 mV,但两台机的放电相位均位于、!象限,现场分析可能为发电机组内部放电类型,该结果得到了机组安装公司的传统检验结果的验证。
3.3 放电趋势分析因为发电机组局部放电是一个随机的过程,不能通过一次放电量的大小来判断机组定子绝缘的状况,通过监测放电趋势的方法是较为有效的手段。
图4 1号机组放电谱图Qm和NQN为两个统计参数,Qm为1秒钟内出现过10次的放电幅度,Qm和定子绝缘某点绝缘劣化的程度相关。
NQN的大小等于有效相位窗口范围内的各种幅值大小的某一特定局放脉冲个数的总和, NQN正比于绝缘劣化的总量,进行Qm,NQN趋势分析是发电机局部放电在线监测的一个重要分析方法。
图5解释了这两个参数的概念。
图6为象达电厂1号机组的局部放电的Qm和NQN趋势:图5 Qm和NQN的物理涵意图105尹 健,顾丹峰 发电机局部放电在线监测系统在象达电站的应用从图6中观察可以发现,虽然在不同的测量时间和工况下测量到的机组A 、B 、C 三相局部放电Qm 和NQN 有一定波动,但是在一定时间段内,Qm 和NQN 测量值保持在一个稳定的范围内,证明机组绝缘状况良好。
同时,同一机组的A 、B 、C 三相的局部放电Qm 和NQN 测量值不同,说明同一机组的不同相序的绝缘水平是有差别的,这与机组制造、装配工艺有很大关系。
4 结论1)发电机组局部放电在线监测系统可有效地进行发电机局部放电在线监视,并对机组定子绕组绝缘状况进行跟踪。
图6 1号机组局部放电Qm 和NQN 趋势图2)利用PD 装置开放性的数据库,可不断完善机组的放电趋势评判,丰富机组的特征数据库。
3)在电站工程运用中的监测效果很好,但在安装时要考虑合适的线缆传输阻抗、输入传感器参数以及传感器的安装位置,以保证发电机的局部放电信号在传播过程中产生的衰减和振荡不影响PD 装置的监测和分析结果。
4)将实时性很强的电站综合自动化监控系统,与针对性很强的智能型监测系统相结合,能有效地提高电站的综合管理水平,提高电站的经济效益。
5)发电机局部放电在线监测系统有利于电站发电机组的安全运行,降低检修费用,提高设备的利用率和企业的自身效益。
参考文献:[1] 黄成军,郁惟镛 Gabe Paoletti PE,等 局部放电在线监测及其在大型电机中的应用[J].大电机技术.2000(6).[2] 邱昌容,王乃庆 电工设备局部放电及其测试技术[M].北京:机械工业出版社,1994[3] 李 琼,姜建国 谈克雄大型电机局部放电在线监测技术及其基础研究[J] 高电压技术1994,20(3).[4] 喇 元,徐 阳,邱昌容,等 发电机局部放电在线监测中脉冲型干扰抑制的方法及其应用[J].高电压技术,2005,41(1).[5] 冯 义,王 凯,徐 阳,邱昌容,等 水轮发电机局部放电在线监测中的抗干扰研究[J].高电压技术,2004,30(1).106 云南水力发电 2010年第4期。
