脚手架详解PPT课件•脚手架基本概念与分类•脚手架结构与组成部件•脚手架搭建与拆除流程•脚手架使用安全与检查维护目•脚手架在建筑施工中应用实例•总结与展望录01脚手架基本概念与分类脚手架定义及作用定义脚手架是为保证各施工过程顺利进行而搭设的工作平台。
作用按手部操作要求分类的脚手架，满足施工人员操作、堆放材料、运输等要求。
脚手架分类与特点分类按搭设的位置分为外脚手架、里脚手架；按材料不同可分为木脚手架、竹脚手架、钢管脚手架；按构造形式分为立杆式脚手架、桥式脚手架、门式脚手架、悬吊式脚手架、挂式脚手架、挑式脚手架、爬式脚手架。
特点不同类型的脚手架有不同的特点，如钢管脚手架具有装拆方便，承载力大，比较经济等优点。
适用范围及选型原则适用范围不同类型的脚手架适用于不同的工程类型和施工条件。
例如，扣件式钢管脚手架适用于各种高度和形状的建筑物和构筑物；碗扣式钢管脚手架适用于各种平面形状和尺寸的建筑物和构筑物；门式钢管脚手架适用于室内装饰和高度不大的外墙装修等。
选型原则在选择脚手架类型时，需要考虑工程类型、施工条件、荷载要求、使用期限等因素。
同时，还需要注意脚手架的安全性和稳定性，确保施工人员的安全。
02脚手架结构与组成部件脚手架的垂直支撑部分，负责承载整个结构的重量。
立杆横杆斜杆连接立杆的水平部件，提供横向稳定性。
斜向连接立杆的部件，增强脚手架的稳定性和抗风能力。
030201立杆、横杆、斜杆等构成连接件、固定件等辅助部件连接件用于连接立杆、横杆和斜杆的部件，如扣件、插销等，确保脚手架结构的稳固性。
固定件用于将脚手架固定在建筑物或其他结构上的部件，如锚固件、紧固件等，提高整体安全性。
踏板扶手安全网防护栏杆踏板、扶手等安全防护设施01020304供工人站立和行走的平台，需具备防滑、承载能力强等特点。
设置在脚手架外侧的防护设施，为工人提供额外的支撑和保护，防止跌落事故。
在脚手架下方张设的防护网，用于防止物体坠落伤人。

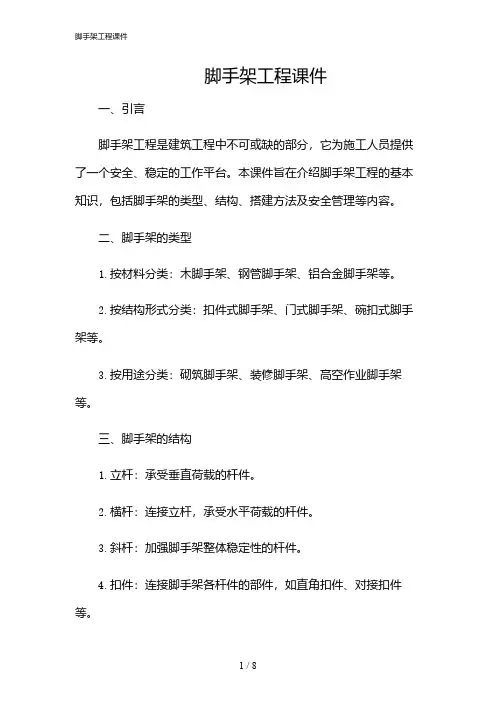

脚手架工程课件一、引言脚手架工程是建筑工程中不可或缺的部分，它为施工人员提供了一个安全、稳定的工作平台。
本课件旨在介绍脚手架工程的基本知识，包括脚手架的类型、结构、搭建方法及安全管理等内容。
二、脚手架的类型1.按材料分类：木脚手架、钢管脚手架、铝合金脚手架等。
2.按结构形式分类：扣件式脚手架、门式脚手架、碗扣式脚手架等。
3.按用途分类：砌筑脚手架、装修脚手架、高空作业脚手架等。
三、脚手架的结构1.立杆：承受垂直荷载的杆件。
2.横杆：连接立杆，承受水平荷载的杆件。
3.斜杆：加强脚手架整体稳定性的杆件。
4.扣件：连接脚手架各杆件的部件，如直角扣件、对接扣件等。
5.脚手板：施工人员站立和作业的平面。
6.底座：脚手架立杆的底部支撑部件。
7.安全网：防止人员或物品坠落的防护设施。
四、脚手架的搭建方法1.基础处理：确保地面平整、坚实，满足脚手架的承重要求。
2.立杆：按照设计要求摆放立杆，底部设置底座，顶部设可调托撑。
3.横杆：将横杆与立杆连接，形成脚手架的框架结构。
4.斜杆：设置斜杆，增加脚手架的稳定性。
5.脚手板：铺设脚手板，确保施工人员作业安全。
6.安全防护：设置安全网、防护栏杆等防护设施。
7.检查验收：脚手架搭建完成后，进行验收，确保符合安全要求。
五、脚手架工程安全管理1.安全培训：对施工人员进行脚手架搭建、使用、拆除的安全培训。
2.安全检查：定期对脚手架进行检查，发现问题及时整改。
3.安全防护：设置防护设施，如安全网、防护栏杆等。
4.作业规范：制定脚手架使用规范，严禁超载、乱堆放物品等行为。
5.应急预案：制定应急预案，应对突发情况。
六、脚手架工程是建筑工程中的重要环节，关系到施工人员的安全和工程进度。
通过本课件的介绍，希望您能对脚手架工程有更深入的了解，为今后的施工工作提供参考。
在实际操作中，务必严格遵守相关规范和标准，确保脚手架工程的安全、顺利进行。
重点关注的细节：脚手架工程安全管理脚手架工程安全管理是确保脚手架搭建、使用和拆除过程中人身安全和财产安全的至关重要的一环。
脚手架图文教程PPT课件•脚手架基本概念与分类•搭设前准备工作及安全要求•脚手架搭设步骤详解•脚手架使用过程中的注意事项目•常见问题分析与解决方法•图文结合实例展示录01脚手架基本概念与分类脚手架定义及作用脚手架定义脚手架是为了保证各施工过程顺利进行而搭设的工作平台，用于承载施工人员、施工材料和设备等。
脚手架作用提供安全、稳定的工作空间，确保施工人员在高空作业时的安全，提高施工效率和质量。
扣件式脚手架碗扣式脚手架悬挑式脚手架附着式升降脚手架脚手架主要类型介绍01020304由钢管和扣件组成，搭设灵活，承载能力强，适用于各种建筑结构和施工条件。
由碗扣、横杆和立杆组成，结构稳定，搭设速度快，适用于桥梁、隧道等大规模施工。
通过悬挑梁将脚手架荷载传递给建筑结构，适用于高层建筑外墙施工和装修。
附着在建筑结构上，通过升降设备实现升降功能，适用于高层建筑外立面施工。
选用原则与注意事项选用原则根据工程特点、施工条件、承载要求和经济性等因素综合考虑，选择适合的脚手架类型。
注意事项确保脚手架材料质量合格，搭设符合规范要求，使用过程中加强检查和维护，确保安全使用。
同时，要对施工人员进行安全教育和培训，提高他们的安全意识和操作技能。
在拆除脚手架时，应遵循从上到下、逐层拆除的原则，严禁抛掷杆件和扣件。
02搭设前准备工作及安全要求010204场地勘察与评估勘察现场地形、地貌及障碍物情况评估地面承载能力及稳定性确定搭设位置和高度，并考虑周边环境因素制定安全措施和应急预案03采购符合标准要求的脚手架材料和设备检查材料和设备的质量证明文件及合格证书对材料和设备进行外观检查，确保其完好无损按照规定进行验收，并记录验收结果01020304材料设备采购与验收标准组织专业搭设队伍，明确人员分工和职责确保搭设人员熟悉脚手架搭设流程和规范对搭设人员进行安全教育和技能培训强调安全意识，提高搭设人员的自我保护能力搭设队伍组织及培训要求03脚手架搭设步骤详解基础处理与排水设计基础处理确保脚手架搭设场地平整、坚实，无杂物和积水，必要时进行夯实或铺设垫板。
