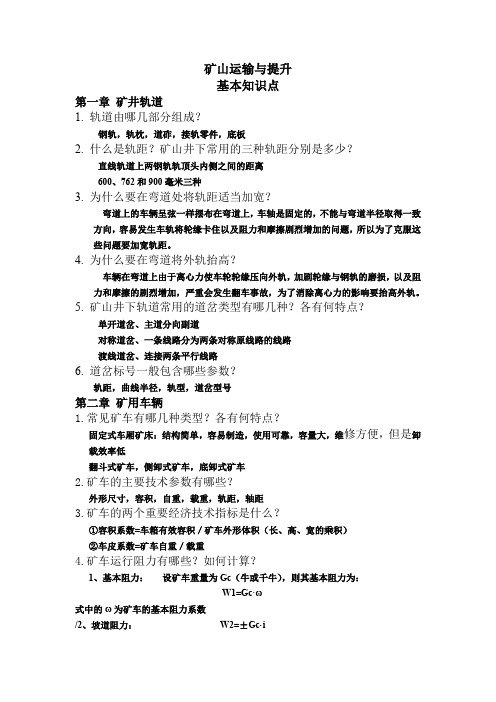

矿山运输与提升基本知识点第一章矿井轨道1. 轨道由哪几部分组成？钢轨，轨枕，道砟，接轨零件，底板2. 什么是轨距？矿山井下常用的三种轨距分别是多少？直线轨道上两钢轨轨顶头内侧之间的距离600、762和900毫米三种3. 为什么要在弯道处将轨距适当加宽？弯道上的车辆呈弦一样摆布在弯道上，车轴是固定的，不能与弯道半径取得一致方向，容易发生车轨将轮缘卡住以及阻力和摩擦剧烈增加的问题，所以为了克服这些问题要加宽轨距。
4. 为什么要在弯道将外轨抬高？车辆在弯道上由于离心力使车轮轮缘压向外轨，加剧轮缘与钢轨的磨损，以及阻力和摩擦的剧烈增加，严重会发生翻车事故，为了消除离心力的影响要抬高外轨。
5. 矿山井下轨道常用的道岔类型有哪几种？各有何特点？单开道岔、主道分向副道对称道岔、一条线路分为两条对称原线路的线路渡线道岔、连接两条平行线路6. 道岔标号一般包含哪些参数？轨距，曲线半径，轨型，道岔型号第二章矿用车辆1.常见矿车有哪几种类型？各有何特点？固定式车厢矿床：结构简单，容易制造，使用可靠，容量大，维修方便，但是卸载效率低翻斗式矿车，侧卸式矿车，底卸式矿车2.矿车的主要技术参数有哪些？外形尺寸，容积，自重，载重，轨距，轴距3.矿车的两个重要经济技术指标是什么？①容积系数=车箱有效容积／矿车外形体积（长、高、宽的乘积）②车皮系数=矿车自重／载重4.矿车运行阻力有哪些？如何计算？1、基本阻力：设矿车重量为Gc（牛或千牛），则其基本阻力为：W1=Gc·ω式中的ω为矿车的基本阻力系数/2、坡道阻力：W2=±Gc·i上式中的正号表示上坡，负号表示下坡。
i为坡道阻力系数/3、惯性阻力：Wa =±KGca/g =±0.11Gc a = ±Gc ωa式中:a—矿车运行的加速度或减速度，m/s2;K—考虑车轮转动惯量的系数，平均取1.075；ωa—惯性阻力系数，ωa=0.11a上式中的正号表示加速运行，惯性力方向与矿车运行方向相反，惯性阻力为正；负号表示减速运行，惯性力方向与矿车运行方向相同，惯性阻力为负。
竖井货物提升管理制度第一章总则第一条为规范竖井货物提升管理，保障人员和财产安全，提高运输效率，制定本制度。
第二条本制度适用于所有使用竖井进行货物提升的单位和个人。
第三条竖井货物提升管理制度应遵守法律法规和相关标准，明确责任人，落实安全措施。
第四条竖井货物提升管理应实行封闭、定期检修等安全措施，确保设备安全可靠。
第五条竖井货物提升管理应合理设置调度计划，保证运输效率。
第六条对于违反本制度的单位和个人，应当依法处罚，严肃追究责任。
第二章竖井货物提升管理制度第七条竖井货物提升管理制度应包括以下内容：（一）竖井设备管理规定：包括设备维护、检修、保养等内容；（二）竖井安全管理规定：包括防护措施、应急预案、安全教育等内容；（三）竖井货物提升流程管理规定：包括调度计划、操作规程、货物分类等内容；（四）竖井通风管理规定：包括空气质量、通风设施、烟气排放等内容；（五）竖井管理责任规定：包括责任人、监督检查、违规处罚等内容。
第八条竖井货物提升管理制度应由单位内设管理机构负责制定并组织实施，领导负责监督。
第九条竖井货物提升管理制度应定期进行检查和评估，对存在问题及时调整和改进。
第十条竖井货物提升管理制度应建立健全档案记录，保留至少五年。
第三章竖井设备管理规定第十一条竖井设备应定期检修和保养，确保设备安全稳定运行。
第十二条竖井设备应设置警示标识，明确使用规定，保障操作人员安全。
第十三条竖井设备使用过程中如有异常情况，应及时停止使用并报告相关部门处理。
第十四条对于未经授权使用竖井设备的行为，应当追究相关责任人的法律责任。
第四章竖井安全管理规定第十五条竖井货物提升过程中应设置防护措施，确保人员和货物安全。
第十六条竖井货物提升应严格按照操作规程进行，禁止私自改变程序。
第十七条竖井安全管理人员应定期组织安全培训，提高操作人员的安全意识和技能。
第十八条竖井货物提升安全记录应及时归档，保留至少五年。
第五章竖井货物提升流程管理规定第十九条竖井货物提升应根据运输需求合理设置调度计划，确保运输效率。
第六章主立井单绳缠绕式提升设备的选型计算一、提升容器的选择1．确定合理的经济速度立井提升的合理经济速度为V j =√H式中V j —经济提升速度，m ／s ；H ——提升高度，m ；H=H s +H x +H zH x --卸载水平与井口高差，简称卸载高度，m ，箕斗：H x =18m 一25m ，罐笼H x =0；Hz ——装载水平与井下运输水平高差，简称装载高度，m ，箕斗：H z =18m~25m ，罐笼H z =0; H s —井筒深度，m 。
2．估算一次提升循环时刻(按五时期速度图估算)式中T j --依据经济提升速度估算的一次提升循环时刻，s ；a —提升加速度，m ／s 2，在以下范围内选取：罐笼提升时，≤／s 2，箕斗提升时，≤／s 2；u —容器爬行时期附加时刻，箕斗提升可取10s ，罐笼提升可取5s ；θ—休止时刻。
3、计算一次合理的经济提升量式中rn j --一次合理的经济提升量，t ；A n —矿井年产量，t ／a ；C —提升不均衡系数，关于主井提升设备：有井底煤仓时，1．1～1．15，无井底煤仓时，1．2； a f ——提升能力富裕系数，主井提升设备对第一水平应留有1．2的富裕系数；b r ——提升设备年工作日数，一般取b r =300d ；t ——提升设备日工作小时数，一般取t=14h 。
依据计算出的一次合理的提升量m j 取之相近的标准容器，并列表记录其技术规格。
4．确定实际一次提升循环时刻T ′x 及完成年产量An 的最大提升速度V ′m 。
（1） 依据所选出的型号，计算一次提升循环所需要的时刻为（2） 计算提升机所需的提升速度二、提升钢丝绳的选择计算中选定标准容器之后，那么可按下边的公式计算钢丝绳每米质量m-----一次提升货载质量，kgM z ——提升容器自身质量，kg ；m p —提升钢丝绳每米质量，kg ／m ；g —重力加速度，m ／s 2；H c —钢丝绳最大悬垂长度，m ，H s --井筒深度，m ；H z —装载高度，m ，罐笼提升，Hz=0，箕斗提升，Hz=18m 一25m ；H j ——井架高度，井架高度在尚未精确确定时，可按下面数值选取：罐笼提升，15m 一25m ；箕斗提升，30m ～35m 。

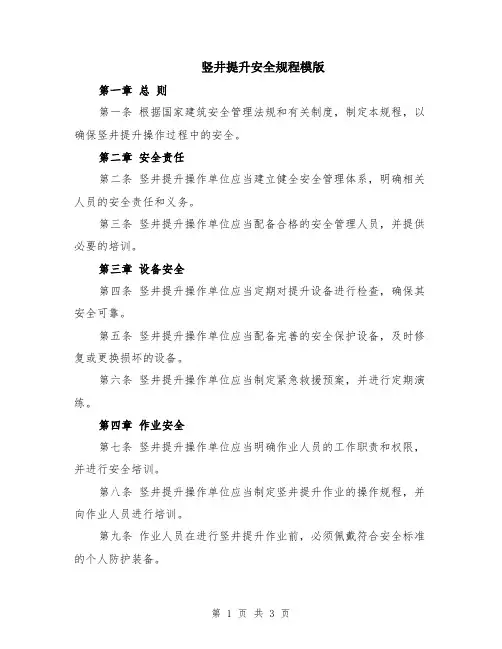

竖井提升安全规程模版第一章总则第一条根据国家建筑安全管理法规和有关制度，制定本规程，以确保竖井提升操作过程中的安全。
第二章安全责任第二条竖井提升操作单位应当建立健全安全管理体系，明确相关人员的安全责任和义务。
第三条竖井提升操作单位应当配备合格的安全管理人员，并提供必要的培训。
第三章设备安全第四条竖井提升操作单位应当定期对提升设备进行检查，确保其安全可靠。
第五条竖井提升操作单位应当配备完善的安全保护设备，及时修复或更换损坏的设备。
第六条竖井提升操作单位应当制定紧急救援预案，并进行定期演练。
第四章作业安全第七条竖井提升操作单位应当明确作业人员的工作职责和权限，并进行安全培训。
第八条竖井提升操作单位应当制定竖井提升作业的操作规程，并向作业人员进行培训。
第九条作业人员在进行竖井提升作业前，必须佩戴符合安全标准的个人防护装备。
第十条作业人员在进行竖井提升作业时，不得违反操作规程，确保操作技能熟练和安全高效。
第五章安全监督第十一条竖井提升操作单位应当建立健全安全监督机制，定期进行安全检查和评估。
第十二条安全监督部门应当对竖井提升操作进行随机检查，及时发现和纠正安全隐患。
第十三条发现存在严重安全隐患的竖井提升作业，应立即停止作业，并报告有关部门。
第六章紧急情况处理第十四条在竖井提升作业中发生紧急情况时，作业人员应立即按照预案采取应急措施。
第十五条在竖井提升作业中发生人员伤亡或其他重大事故，应及时报告有关部门，并配合调查。
第七章处罚措施第十六条对违反本规程的竖井提升操作单位，应依法采取行政处罚措施。
第十七条对违反本规程的作业人员，应采取相应的纪律处分，并进行安全教育。
第八章附则第十八条竖井提升操作单位应当不断完善安全管理体系，提高作业人员的安全意识和技能。
第十九条本规程自颁布之日起施行，如需要修改，应及时进行修订并报批。
以上是竖井提升安全规程的模板，旨在确保竖井提升操作过程中的安全。
操作单位应根据实际情况进行相应的修改和完善，以保障竖井提升操作的安全可靠。
竖井提升安全规程范本（____字）第一章总则第一条目的为了保障竖井提升作业的安全，减少事故发生，制定本规程。
第二条适用范围本规程适用于竖井提升作业的组织、管理和操作，包括行业内所有涉及竖井提升的企事业单位。
第三条基本原则（一）安全第一，预防为主，防止事故发生是首要任务；（二）明确责任，分工合理，各级管理人员及作业人员要履行相应的安全职责；（三）依法依规，严禁违规操作；（四）加强培训，提高作业人员安全意识和技能；（五）持续改进，不断完善安全管理机制。
第四条安全管理机构（一）设立竖井提升安全管理机构，由专门负责安全管理的人员组成；（二）竖井提升安全管理机构应建立健全内部管理制度，确保安全工作的顺利开展；（三）安全管理机构应及时总结竖井提升作业的经验，记录并发布不安全因素和事故案例，并提出相应的改进措施。
第五条安全培训（一）对参与竖井提升作业的人员进行安全培训，包括安全操作规范、应急处理等知识；（二）作业人员应经过培训合格后方可上岗，严禁无培训上岗。
第六条预案与应急措施（一）制定竖井提升作业预案，明确作业程序和安全要求；（二）配备必要的应急设备，进行应急演练；（三）事故发生时，立即启动应急预案，采取相应的应急措施，并及时报告相关部门。
第二章作业管理第七条作业计划（一）制定竖井提升作业计划，包括作业范围、作业人员、作业时间、作业设备等；（二）根据作业计划做好准备工作，保证作业顺利进行。
第八条作业人员（一）作业人员应具备相关操作证书，且持证上岗；（二）严禁未经培训的人员上岗从事竖井提升作业；（三）作业人员应熟悉作业规程，遵守操作规范，严禁违规操作；（四）作业人员应使用个人防护装备，确保人身安全。
第九条作业设备（一）作业设备应定期维护检修，确保运行正常；（二）发生故障时，应立即停止使用，并及时进行维修或更换。
第十条作业现场管理（一）作业现场应设置明显的警示标志，防止他人误入；（二）作业现场应保持干净整洁，杂物清理及时，防止堆积物成为安全隐患；（三）作业现场应保持通风良好，防止有害气体滞留。
第六章矿井提升系统3 课时第一节 提升容器提升容器按其结构可分类如下：⎪⎪⎪⎪⎪⎪⎪⎪⎪⎩⎪⎪⎪⎪⎪⎪⎪⎪⎪⎨⎧⎪⎪⎪⎩⎪⎪⎪⎨⎧⎩⎨⎧⎪⎪⎪⎪⎪⎩⎪⎪⎪⎪⎪⎨⎧-⎩⎨⎧-⎪⎩⎪⎨⎧-人车矿车翻转式箕斗后壁卸载式箕斗箕斗斜井吊桶凿井时期翻转罐笼普通罐笼罐笼副井翻转式箕斗侧卸式箕斗底卸式箕斗箕斗主井竖井提升容器 我国煤矿竖井提升，主井普遍采用底卸式箕斗，副井普遍采用普通罐笼，斜井提升采用后壁卸载式箕斗、矿车和人车。
1．箕斗及其装载设备一、竖井箕斗(一)箕斗我国煤矿立井普遍采用固定斗箱底卸式箕斗，其方式有很多种，过去一些矿井普遍采用扇形闸门底卸式箕斗，如今新建矿井多采用平板闸门底卸式箕斗，这种底卸式箕斗如图1-1所示。
箕斗由斗箱4、框架2、衔接装置12及闸门5等组成。
箕斗的导向装置可以采用钢丝绳罐道，也可以采用钢轨或组合罐道。
采用钢丝绳罐道时，除应思索箕斗自身平衡外，还要思索装煤后仍维持平衡，所以在斗箱上部装载口处安设了可调理的溜煤板3，以便调理煤堆顶部中心的位置。
我国运用的立井单绳箕斗为JL 或JL Y 型；多绳箕斗为JDS 、JDSY 和JDG 型。
(二)箕斗装载设备我国过去普遍采用鼓形箕斗装载设备。
这种装载设备的最大缺陷是洒煤量很大，普通到达提煤量的10‰，有的竟高达40‰，且在装载时不能保证箕斗的装载量。
因此新的箕斗装载设备采用预先定量的装载方式，其洒煤量可以大大降低，普通仅为提煤量的1‰，最大不超越3‰。
定量装载方式还能保证提升任务的正常化，有利于完成提升自动化。
目前在新建和改建矿井的设计中已普遍采用定量装载设备。
目前国际外普遍采用的定量装载设备有定量斗箱式和定量保送机式两种。
图１－２所示为立井箕斗定量斗箱装载设备。
图１－３所示为定量保送机装载设备表示图。
图1-l 单绳立井箕斗1—楔形绳环；2 —框架；3 —可调理溜煤板；4—斗箱；5—闸门；6—连杆；7—卸载滚轮；8—套管罐耳(用于绳罐道)；9—钢轨罐道罐耳；10—改动弹簧；11—罩子；12—衔接装置图1－2 立井箕斗定量斗箱装载设备1一斗箱；2一控制缸；3一拉杆；4一闸门；5一溜槽；6一压磁测重装置；7一箕斗图１－３定量保送机装载设备表示图１－煤仓；２－保送机；３－活动过度溜槽；４－箕斗；５－中间溜槽；６－负荷传感器；７－煤仓闸门二、斜井箕斗斜井箕斗有后壁卸载式(简称后卸式)及翻转式两种方式。

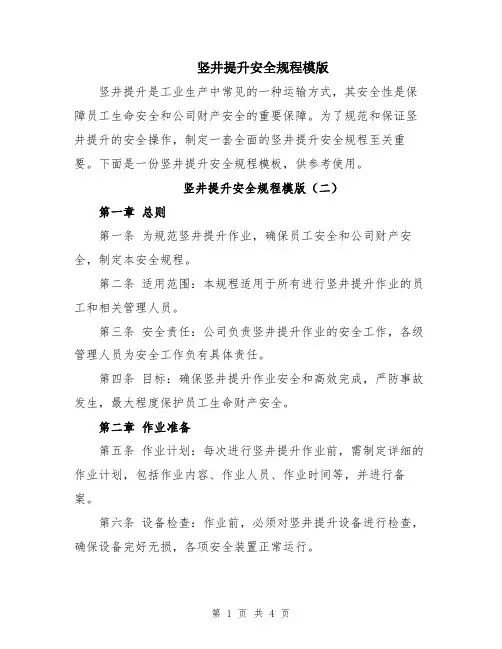

竖井提升安全规程模版竖井提升是工业生产中常见的一种运输方式，其安全性是保障员工生命安全和公司财产安全的重要保障。
为了规范和保证竖井提升的安全操作，制定一套全面的竖井提升安全规程至关重要。
下面是一份竖井提升安全规程模板，供参考使用。
竖井提升安全规程模版（二）第一章总则第一条为规范竖井提升作业，确保员工安全和公司财产安全，制定本安全规程。
第二条适用范围：本规程适用于所有进行竖井提升作业的员工和相关管理人员。
第三条安全责任：公司负责竖井提升作业的安全工作，各级管理人员为安全工作负有具体责任。
第四条目标：确保竖井提升作业安全和高效完成，严防事故发生，最大程度保护员工生命财产安全。
第二章作业准备第五条作业计划：每次进行竖井提升作业前，需制定详细的作业计划，包括作业内容、作业人员、作业时间等，并进行备案。
第六条设备检查：作业前，必须对竖井提升设备进行检查，确保设备完好无损，各项安全装置正常运行。
第七条操作人员及培训：竖井提升作业必须由经过培训并持有相应证书的操作人员进行，操作人员需熟悉设备使用方法和安全操作规程。
第八条防护措施：竖井提升作业前，应设立警示标识和隔离带，明确作业区域，并采取相应防护措施，如佩戴安全帽、安全鞋、防护手套等。
第三章作业操作第九条操作规范：竖井提升作业过程中，操作人员必须按照规定的操作程序进行操作，不得擅自修改或忽略操作步骤。
第十条通讯联系：竖井提升作业过程中，作业人员必须保持良好的通讯联系，确保及时传达信息，发现问题及时报告。
第十一条预防火灾：提升作业过程中，严禁使用明火或进行易燃易爆物品的操作，如发现火情，应立即采取灭火措施并报警。
第十二条其他作业操作规程：根据具体的竖井提升作业需求，可以制定相应的操作规程和安全措施。
第四章应急措施第十三条应急预案：公司应制定竖井提升作业的应急预案，包括各种突发情况的处理措施和应急联系人等。
第十四条防护设施：在竖井提升作业区域设置报警装置、应急照明装置和紧急停机按钮等防护设施，以便在紧急情况下进行疏散和救援。
第六章 矿井提升系统3 课时底卸式箕斗主井 箕斗 侧卸式箕斗翻转式箕斗后壁卸载式箕斗 翻转式箕斗斜井 矿车人车我国煤矿竖井提升， 主井普遍采用底卸式箕斗， 副井普遍采用普通罐笼， 斜井提升采用 后壁卸载式箕斗、矿车和人车。
1．箕斗及其装载设备一、竖井箕斗（一）箕斗我国煤矿立井广泛采用固定斗箱底卸式箕斗，其形式有很多种，过去一些矿井 普遍采用扇形闸门底卸式箕斗， 现在新建矿井多采用平板闸门底卸式箕斗， 这种底卸式箕斗 如图 1-1 所示。
箕斗由斗箱 4、框架 2、连接装置 12及闸门 5 等组成。
箕斗的导向装置可以采用钢丝绳罐道，也可以采用钢轨或组合罐道。
采用钢丝绳罐道 时，除应考虑箕斗本身平衡外， 还要考虑装煤后仍维持平衡， 所以在斗箱上部装载口处安设 了可调节的溜煤板 3，以便调节煤堆顶部中心的位置。
我国使用的立井单绳箕斗为 JL 或 JLY 型；多绳箕斗为 JDS 、JDSY 和 JDG 型。
（二）箕斗装载设备我国过去广泛采用鼓形箕斗装载设备。
这种装载设备的最大缺点是洒煤量很大， 一般达 到提煤量的10%。
，有的竟高达40%。
，且在装载时不能保证箕斗的装载量。
因此新的箕斗装 载设备采用预先定量的装载方式，其洒煤量可以大大降低，一般仅为提煤量的 1%。
，最大不超过 3% 。
定量装载方式还能保证提升工作的正常化，有利于实现提升自动化。
目前在新建 和改建矿井的设计中已普遍采用定量装载设备。
目前国内外广泛采用的定量装载设备有定量斗箱式和定量输送机式两种。
图1-2所示为立井箕斗定量斗箱装载设备。
第一节 提升容器按其结构可分类如下：提升容器提升容器竖井副井罐笼普通罐笼 翻转罐笼凿井时期 吊桶图1-3所示为定量输送机装载设备示意图。
A21134-I569图1-1单绳立井箕斗1—楔形绳环；2 —框架；3 —可调节溜煤板；4—斗箱；5—闸门；6—连杆；7—卸载滚轮; 8—套管罐耳（用于绳罐道）；9—钢轨罐道罐耳；10 —扭转弹簧；11 —罩子；12—连接装置图1 -2立井箕斗定量斗箱装载设备1 一斗箱；2 一控制缸；3 一拉杆；4 一闸门；5 一溜槽；6 一压磁测重装置；7 一箕斗图1-3定量输送机装载设备示意图1—煤仓；2—输送机；3 —活动过度溜槽；4—箕斗;5 —中间溜槽；6—负荷传感器；7—煤仓闸门二、斜井箕斗斜井箕斗有后壁卸载式（简称后卸式）及翻转式两种形式。
