平煤股份十三矿职教中心课程名称授课班级教师（签名）教研组别年月日说明：本课程采用教材版本本课程总学时教案上交时间教研组长审阅（签名）教务审阅（签名）教学主任审阅（签名）本教案评审情况十三矿职教中心《矿井提升系统》课程教师：【组织教学】（2分钟）检查出勤、装束、精神状态、师生互相问候。
调动学员激情、调节课堂气氛。
（调整情绪、提起精神）【导入新课】（2分钟）【讲授新课】（75分钟）第一节矿井提升系统概述一、矿井提升系统的分类和组成矿井提升系统：矿井提升机、电动机、电气控制系统、安全保护装置、提升信号系统、提升容器、提升钢丝绳、井架、天轮、井筒装备及装卸载附属设备等组成。
按用途分：主井提升系统和副井提升系统按井筒倾角和提升容器分：；立井普通罐笼提升系统、立井箕斗提升系统、斜井箕斗提升系统、斜井串车提升系统和立井吊桶提升系统。
按缠绕机构的形式分：缠绕式提升机系统和摩擦式提升系统。
按拖动类型分：交流拖动系统和直流拖动系统。
二、立井提升系统1.立井箕斗提升系统组成：提升机卷筒、天轮、井架、箕斗、卸载曲轨、井口煤仓、钢丝绳、翻车机、井底煤仓、给煤机、装载设备2.立井普通罐笼提升系统组成：提升机卷筒、钢丝绳、天轮、井架、罐笼、井筒、井架携程。
三、斜井提升系统1.斜井箕斗提升系统组成：翻笼硐室、井下煤仓、装载闸门、斜井箕斗、井筒、栈桥、卸载曲轨、地面煤仓、立柱、天轮、提升机卷筒、提升机机房2.斜井串车提升系统组成：提升机卷筒、钢丝绳、天轮、井架、矿车、矿井、轨道第二节提升容器及其附属装置一、提升容器（一）普通罐笼组成：主体部分（骨架、罐笼、罐底、侧板和轨道）、罐耳、连接装置、阻车器、防坠器（二）箕斗按井筒倾角分：立井箕斗、斜井箕斗根据卸载方式分：翻转式箕斗和底卸式箕斗根据提升机的不同分：单绳与多绳《煤矿安全规程》第三百八十二条规定：箕斗提升必须采用定重装载。
（三）矿车按结构和用途分：固定车厢式矿车、翻转车厢式矿车、底卸式矿车、人车和材料车等矿车的基本部件：车厢、车架、轮对和连接器连接器：由牵引链、插销和插销座组成《煤矿安全规程》第四百一十二条和第四百一十四条规定：倾斜井巷运输时，矿车之间的连接、矿车与钢丝绳之间的连接，必须使用不能自行脱落的连接装置，并加装保险绳。

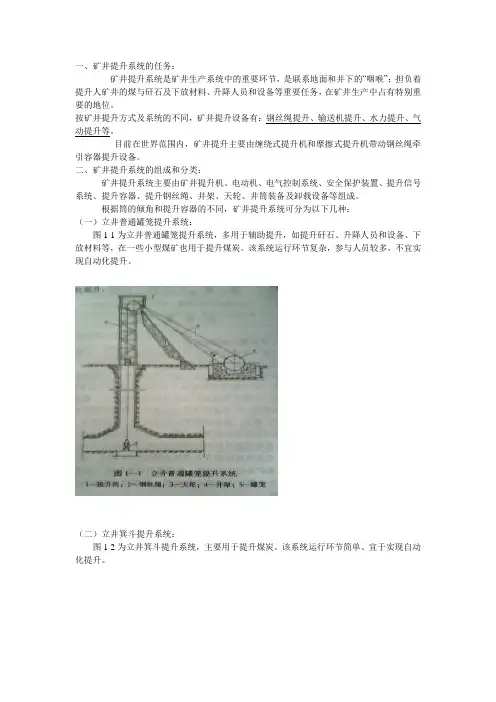

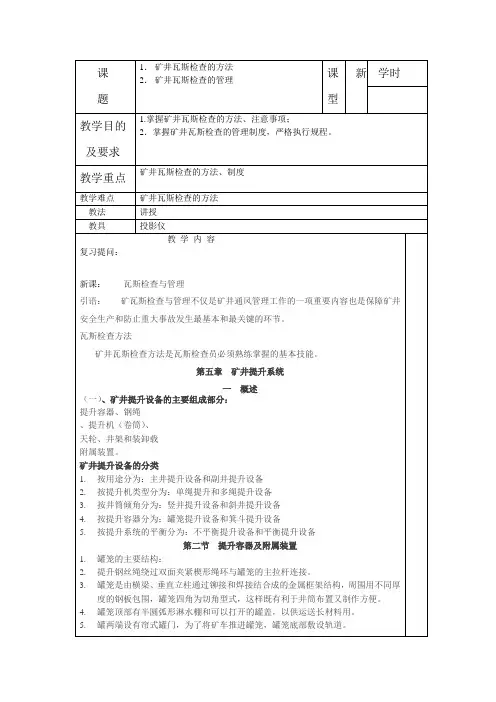

一、矿井提升系统的任务：矿井提升系统是矿井生产系统中的重要环节，是联系地面和井下的“咽喉”；担负着提升人矿井的煤与矸石及下放材料、升降人员和设备等重要任务，在矿井生产中占有特别重要的地位。
按矿井提升方式及系统的不同，矿井提升设备有：钢丝绳提升、输送机提升、水力提升、气动提升等。
目前在世界范围内，矿井提升主要由缠绕式提升机和摩擦式提升机带动钢丝绳牵引容器提升设备。
二、矿井提升系统的组成和分类：矿井提升系统主要由矿井提升机、电动机、电气控制系统、安全保护装置、提升信号系统、提升容器、提升钢丝绳、井架、天轮、井筒装备及卸载设备等组成。
根据筒的倾角和提升容器的不同，矿井提升系统可分为以下几种：（一）立井普通罐笼提升系统：图1-1为立井普通罐笼提升系统，多用于辅助提升，如提升矸石、升降人员和设备、下放材料等，在一些小型煤矿也用于提升煤炭。
该系统运行环节复杂，参与人员较多，不宜实现自动化提升。
（二）立井箕斗提升系统：图1-2为立井箕斗提升系统，主要用于提升煤炭。
该系统运行环节简单、宜于实现自动化提升。
（三）斜井箕斗提升系统：图1-3为斜井箕斗提升系统，适于年产量大于45万t，井筒倾角大于25°的大、中型矿井。
按提升系统的用途分为主提升系统和副井提升系统；按提升机的类型分为缠绕式提升系统和摩擦式提升系统；按拖动类型分为交流拖动系统和直流拖动系统。
第二节提升容器提升容器是直接装运煤炭、矸石、人员、材料和设备的工具，按照用途和结构的不同可分为：箕斗、罐笼、箕斗罐笼、矿车、斜井人车和吊桶六种。
一、罐笼（一）普通罐笼普通罐笼为多用途的提升容器，它既可以提升煤炭和矸石，也可以升降人员、运送材料和设备。
一、罐笼（一）普通罐笼普通罐笼为多用途的提升容器，它既可以提升煤炭和矸石，也可以升降人员、运送材料和设备。
我国煤矿使用的罐笼主要有：立井单绳普通罐笼单绳普通罐笼由主体部分、罐耳、连接装置、阻车器和防坠器组成。
立井多绳罐笼翻转罐笼斜井用罐笼１、主体罐笼主体为空间混合结构，它由两侧盘体和数根横梁组成。
矿井提升系统安全培训第一课提升机司机注意事项一、一般规定第一条本规程适用于数字控制提升机司机的运行操作。
第二条司机必须经过培训，考试合格，取得资格证后，持证上岗。
第三条司机应熟悉设备的结构、性能、技术特征、工作原理以及供电系统、信号闭锁及联系方式。
第四条司机应经过足够的休息并且精力充沛。
第五条司机必须穿防静电工作服，接触计算机内部部件必须带防静电手套。
第六条必须配有正、副司机，每班不得少于二人。
第七条司机严格执行交接班制度、岗位责任制以及有关的其他制度，严格遵守《煤矿安全规程》的有关规定。
第八条将工具、备品摆放整齐。
认真填写各种记录。
二、操作前的准备第九条司机接班后应做必要的检查和准备工作，要求做到：1、各紧固螺栓不得松动，联接件应齐全、牢固。
2、减速器温度、声音无异常，联轴器间隙应符合规定，防护罩应可靠。
3、轴承润滑油油质清洁，油量适当，油环转动灵活、平稳；强迫润滑系统的泵站、管路完好可靠。
4、各种保护装置及电气闭锁，必须完整可靠；声光和警铃都必须灵敏可靠。
5、盘式制动器不得漏油。
6、各种仪表指示应准确。
7、信号系统应正常。
8、操作员站、数字及模拟深度指示器显示应正常。
9、检查中发现的问题，必须及时处理并向当班领导汇报，经处理符合要求后，方可正常开车。
10、脚踏开关、过卷动作灵活可靠。
三、操作第十条司机应熟悉各种信号，操作时必须严格按信号执行：1、司机不得无信号动车。
2、当司机所收信号不清或有疑问时，应立即用电话与井口信号工联系，重发信号，再进行操作。
3、司机接到信号因故未能执行时，应通知井口信号工，申请原信号作废，重发信号，再进行操作。
4、罐笼在井口停车位置，若因故需要动车时，应与信号工联系，按信号执行。
5、罐笼在井筒内，若因检修需要动车时，应事先通知信号工，经信号工同意后，可作多次不到井口的升降运行，完毕后，再通知信号工。
第十一条进行特殊吊运时，其速度应符合下列规定：1、人工验绳的速度，一般不大于0.3m/s。
提升机司机试题一、填空1、通常以滚筒直径划分矿用绞车和矿井提升机，滚筒直径1.6米以上为矿井提升机，1.2米以下称为矿用绞车。
2、提人绞车及滚筒直径2米以上的提升物料的提升装置称为主要提升装置。
3、矿井提升机主要由电动机、减速器、滚筒（或摩擦轮）、制动系统、深度指示系统、测速限速系统和操纵系统等组成。
4、立井中用罐笼升降人员时的加速度和减速度，都不得超过0.75m/s2；斜井升降人员时的加速度和减速度，不得超过0.5m/s2。
5、绕线型感应电动机转子回路串电阻交流拖动最大容量1000kw，双机拖动可达2000kw。
6、防止过速装置：当提升速度超过最大速度15％时，必须能自动断电，并能使保险闸发生作用。
7、提升速度超过3m/s的提升绞车必须装设限速装置，二、判断1、立井使用罐笼提升时，井口、井底和中间运输巷的安全门必须与罐位和提升信号联锁（√）2、摩擦式提升机提升钢丝绳使用期限为一年（X）3、升降人员或升降人员和物料用的钢丝绳，自悬挂时起每隔６个月检验１次（√）4、猴车钢丝绳在1个捻距内断丝断面积与钢丝总断面积之比，达到5%时，必须更换（√）5、钢丝绳在运行中遭受猛烈拉力的一段的长度伸长0.5%以上，无断股现象时钢丝绳可以继续使用。
（X）6、升降物料用的钢丝绳，自悬挂时起6个月时进行第１次检验，以后每隔６个月检验１次。
（X）7、提升速度超过2.5m/s的提升绞车必须装设限速装置。
（X）8、安全回路是矿井提升机电控系统中最重要的部分，作用是防止提升机发生意外事故。
（√）9、提升钢丝绳或制动钢丝绳以钢丝绳标称直径为准计算的直径减小量达到10%时，必须更换钢丝绳。
（√）10、提升机在运行中钢丝绳出现跳绳现象，可以减慢速度继续运行。
（X）二、简答1、按提升钢丝绳的工作原理分类。
答：分为摩擦式矿井提升机和缠绕式矿井提升机。
2、缠绕式矿井提升机种类及工作原理。
答：缠绕式矿井提升机有单滚筒和双滚筒两种。
单滚筒提升机一般作单钩提升。
第一节提升设备的平安运行及平安检查一提升钢丝绳及连接装置1.钢丝绳的利用和保护（1）利用有接头的钢丝绳时，必需遵守以下规定：①平巷运输设备;②30°以下倾斜井巷中专为起落物料的绞车;③斜巷无极绳绞车;④斜巷架空乘人装置;⑤斜巷钢丝绳牵引带式输送机。
(2)在倾斜井巷中利用的钢丝绳，其插接长度不得小于钢丝绳直径的1 000倍。
(3)钢丝绳利用进程中应注意涂油，按期并正确地涂油对提高钢丝绳利用寿命作用专门大。
涂油的要紧作用有：①爱惜外部钢丝不受锈蚀;②起润滑作用，减少股间和丝间的磨损;阻止湿气和水分浸入绳内，并常常补充绳芯油量。
应采纳专用的钢丝绳油，并注意与钢丝绳厂家制造时所用的油脂相适应，摩擦轮式提升绳只准利用增摩脂。
严禁用布条之类的东西捆缚在钢丝绳上作提升容器位置的标记，如此会破坏钢丝绳在捆缚处的防护和润滑，致使该处严峻锈蚀，国内外都曾因此发生过断绳事故。
2.日常检查及按期查验（1）提升钢丝绳，天天必需以不大于s的速度进行详细检查，并记，良断丝情形。
（2）钢丝绳若是蒙受卡罐或突然停车等猛烈拉力时，必需当即停车检查。
（3）钢丝绳做多层缠绕时，由基层转到上层的临界段必需增强检查，而且每季度移绳1/4圈。
（4）查验周期应符合以下要求：①起落人员或起落人员和物料用的钢丝绳，自悬挂时起每隔6个月查验一次;悬挂吊盘的钢丝绳，每隔12月查验一次。
②起落物料用的钢丝绳，自悬挂时起12个月时进行每一次查验，以后每隔6个月查验一次。
摩擦轮式绞车用的钢丝绳，平稳钢丝绳和直径为18 mm以下的专为起落物料用的钢丝绳(立井提升用绳除外)，不受此限。
3.钢丝绳的利用期限及改换标准（1）摩擦轮式提升钢丝绳的利用期限应不超过两年，平稳钢丝绳的利用期限应不超过4年。
到期后若是钢丝绳的断丝、直径缩小和锈蚀程度不超过《煤矿平安规程》的规定，可继续利用，但不得超过一年。
（2）井筒中悬挂水泵、抓岩机的钢丝绳，利用期限一样为一年;悬挂水管、风管、输料管、平安梯和电缆的钢丝绳，利用期限为两年。

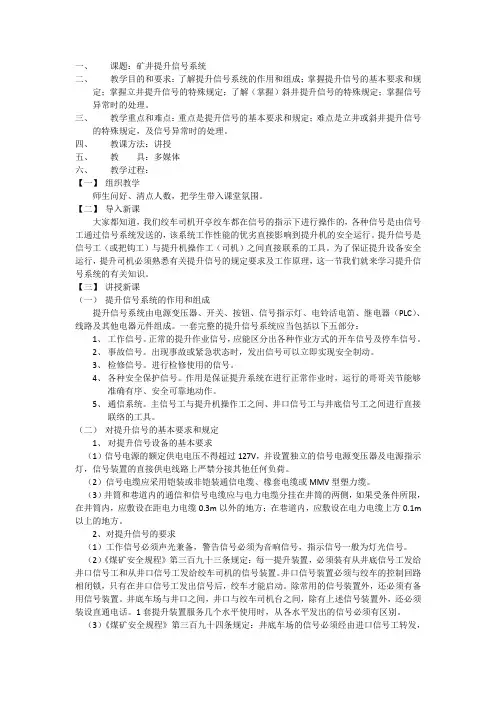

一、课题：矿井提升信号系统二、教学目的和要求：了解提升信号系统的作用和组成；掌握提升信号的基本要求和规定；掌握立井提升信号的特殊规定；了解（掌握）斜井提升信号的特殊规定；掌握信号异常时的处理。
三、教学重点和难点：重点是提升信号的基本要求和规定；难点是立井或斜井提升信号的特殊规定，及信号异常时的处理。
四、教课方法：讲授五、教具：多媒体六、教学过程：【一】组织教学师生问好、清点人数，把学生带入课堂氛围。
【二】导入新课大家都知道，我们绞车司机开亭绞车都在信号的指示下进行操作的，各种信号是由信号工通过信号系统发送的，该系统工作性能的优劣直接影响到提升机的安全运行。
提升信号是信号工（或把钩工）与提升机操作工（司机）之间直接联系的工具。
为了保证提升设备安全运行，提升司机必须熟悉有关提升信号的规定要求及工作原理，这一节我们就来学习提升信号系统的有关知识。
【三】讲授新课（一）提升信号系统的作用和组成提升信号系统由电源变压器、开关、按钮、信号指示灯、电铃活电笛、继电器（PLC）、线路及其他电器元件组成。
一套完整的提升信号系统应当包括以下五部分：1、工作信号。
正常的提升作业信号，应能区分出各种作业方式的开车信号及停车信号。
2、事故信号。
出现事故或紧急状态时，发出信号可以立即实现安全制动。
3、检修信号。
进行检修使用的信号。
4、各种安全保护信号。
作用是保证提升系统在进行正常作业时，运行的哥哥关节能够准确有序、安全可靠地动作。
5、通信系统。
主信号工与提升机操作工之间、井口信号工与井底信号工之间进行直接联络的工具。
（二）对提升信号的基本要求和规定1、对提升信号设备的基本要求（1）信号电源的额定供电电压不得超过127V，并设置独立的信号电源变压器及电源指示灯，信号装置的直接供电线路上严禁分接其他任何负荷。
（2）信号电缆应采用铠装或非铠装通信电缆、橡套电缆或MMV型塑力缆。
（3）井筒和巷道内的通信和信号电缆应与电力电缆分挂在井筒的两侧，如果受条件所限，在井筒内，应敷设在距电力电缆0.3m以外的地方；在巷道内，应敷设在电力电缆上方0.1m 以上的地方。
（一）钢轨罐道的一侧磨损超过８毫米；（二）钢轨罐道的轨腰磨损超过原厚度的２５％；（三）木罐道的一侧磨损超过１５毫米；（四）导向槽的一侧磨损超过８毫米；（五）钢轨罐道和罐笼导向槽在一侧总磨损量达到１０毫米；（六）钢丝绳罐道表面钢丝在一个捻距内断丝超过１５％；封闭钢丝绳的表面钢丝磨损超过５０％；导向器磨损超过８毫米。
第三节、井架、天轮和罐道井筒的相对位置一、井架高度二、卷筒中心至井筒提升中心线间的水平距离三、钢绳的弦长四、钢绳的偏角五、钢绳的仰角四、提升钢丝绳钢丝绳的分类、特点和选择（一）分类及特点1、按钢丝绳的捻法分左捻：按左螺旋方向将股捻成绳。
S右捻：按右螺旋方向将股捻成绳。
Z交互捻：绳中的股的捻向与股中丝的捻向相反。
同向捻：绳中的股的捻向与股中丝的捻向相同。
斜井提升多用异向捻的钢绳。
2、按钢丝在股中互相接触情况分（1）点接触钢丝绳（2）线接触钢丝绳（3）面接触钢丝绳3、按绳股断面形状分（1）圆形股绳（2）异形股绳（二）钢丝绳结构选择各种提升设备用的钢丝绳，悬挂时的安全系数，必须符合下列规定：a)专用于提升人员的不低于９；b)提升人员和物料用的不低于９；提升物料的不得低于７．５；c)专用于提升物料的，不低于６．５；d)多绳摩擦提升钢丝绳，提升人员或提升人员和物料用的，不低于８；提升物料用的，不低于７；e)用作钢丝绳罐道的，不低于６；用作防撞钢绳的，不低于５。
2.提升钢绳的选择计算提升钢丝绳（用于摩擦轮式提升机的钢丝绳除外）的试验，必须遵守下列规定：a)升降人员或提升人员和物料用的钢丝绳，自悬挂时起，每隔６个月试验一次；b)提升物料用的钢丝绳，自悬挂时起，第一次试验的间隔时间为一年，以后每隔６个月试验一次；c)悬挂吊盘用的钢丝绳，自悬挂时起，每隔一年试验一次。
使用中的钢丝绳，经定期试验，安全系数低于下列系数值时，必须更换：a)专门提升人员的－７；b)提升人员和物料的－６；c)专门提升物料和悬挂吊盘的－５。
