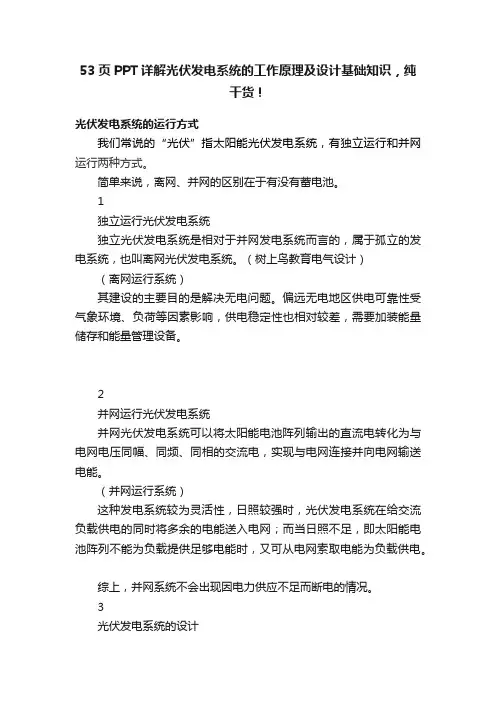

53页PPT详解光伏发电系统的工作原理及设计基础知识，纯
干货！
光伏发电系统的运行方式
我们常说的“光伏”指太阳能光伏发电系统，有独立运行和并网运行两种方式。
简单来说，离网、并网的区别在于有没有蓄电池。
1
独立运行光伏发电系统
独立光伏发电系统是相对于并网发电系统而言的，属于孤立的发电系统，也叫离网光伏发电系统。
（树上鸟教育电气设计）（离网运行系统）
其建设的主要目的是解决无电问题。
偏远无电地区供电可靠性受气象环境、负荷等因素影响，供电稳定性也相对较差，需要加装能量储存和能量管理设备。
2
并网运行光伏发电系统
并网光伏发电系统可以将太阳能电池阵列输出的直流电转化为与电网电压同幅、同频、同相的交流电，实现与电网连接并向电网输送电能。

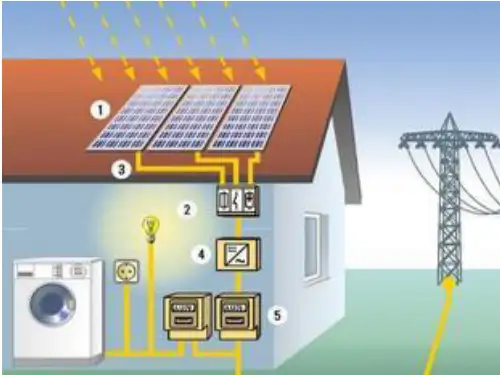

（并网运行系统）
这种发电系统较为灵活性，日照较强时，光伏发电系统在给交流负载供电的同时将多余的电能送入电网；而当日照不足，即太阳能电池阵列不能为负载提供足够电能时，又可从电网索取电能为负载供电。
综上，并网系统不会出现因电力供应不足而断电的情况。
3
光伏发电系统的设计。
CATALOGUE 目录•光伏发电概述•光伏发电的基本原理•光伏发电系统组成•光伏发电的效率与性能评价•光伏发电的未来发展光伏发电是通过光伏效应将太阳能转化为电能的过程。
光伏发电是利用太阳能电池板（组件）实现光能到电能的直接转化。
光伏发电的定义光伏发电的历史与发展初始阶段光伏发电技术起源于19世纪，当时法国科学家贝克雷尔发现了光伏效应。
技术发展20世纪中期，随着半导体技术的发展，硅基太阳能电池逐渐成为主流，提高了转化效率。
广泛应用近年来，随着环保意识的增强和成本的降低，光伏发电在全球范围内得到了广泛应用。
010302光伏发电的优势与应用优势•可再生能源：太阳能是无穷无尽的，光伏发电具有极高的可持续性。
•无污染物排放：光伏发电过程中不产生污染物，对环境友好。
光伏发电的优势与应用应用•居民屋顶：许多居民在屋顶安装光伏电池板，以自给自足地满足部分或全部电力需求。
•大型电站：通过建设大型光伏电站，为地区或国家提供稳定的电力供应。
光伏发电的优势与应用•公共设施•移动设备光伏发电的优势与应用光电效应历史光电效应与光伏发电的关系定义能带的跃迁光子能量被半导体材料吸收后，能量使得半导体材料内的原子被激化，电子从价带跃迁到导带，形成电子-空穴对。
光子的能量吸收当太阳光照射到光伏电池的表面，光子穿过电池表面的透明导电层，被光伏电池内的半导体材料吸收。
电荷的分离和收集在内建电场的作用下，电子和空穴分别被半导体材料的不同区域收集，形成电路。
光伏发电的物理过程光伏电池的性能参数光伏电池的性能通常通过开路电压、短路电流、填充因子和转换效率等参数来衡量。
这些参数受到光照强度、温度、污染物等因素的影响。
光伏电池的工作原理光伏电池的结构光伏电池通常由P型半导体和N型半导体结合而成，形成P-N结。
内建电场P-N结之间存在内建电场，当光子在P-N结附近产生电子-空穴对时，内建电场会驱使电子和空穴分别向N区和P区移动。
光伏效应当光伏电池连接电路时，电子通过外部电路流回P区，与空穴复合，形成电流，从而产生电能。
