风电场施工组织设计一、项目概况该风电场位于山区，总装机容量为XXXMW，共XXX台风力发电机组。
项目陆上风电场总体布置为平均间距XXXm，每个风机组占地XXX平方米。
主要建设内容包括土地平整、基础施工、设备安装、电气与通讯工程、道路与桥梁建设、供水与排水，以及消防与安全等设施。
1.组织机构为确保施工的高效性和科学性，建议设立项目部来统一组织、协调和管理施工过程。
项目部应包括总工、技术副总工、安全副总工、质量副总工、物资副总工等职位。
各职位的具体职责如下：-总工：负责项目施工各方面工作的协调和指导。
-技术副总工：负责项目的技术方案制定和技术现场管理。
-安全副总工：负责制定安全管理方案和安全技术措施，确保施工过程中的安全。
-质量副总工：负责制定质量管理方案和质量检查措施，确保施工质量。
-物资副总工：负责项目所需物资的采购和调配。
2.施工进度和计划根据项目概况，制定详细的施工进度和计划，包括各阶段工程的开始时间、工期、工程量、施工方法等。
实行进度计划的阶段性总结和评估，及时调整和优化施工计划，确保施工过程的紧密衔接和高效运行。
3.施工方法和工艺针对项目概况，确定适合的施工方法和工艺。
主要包括土地平整、基础施工、设备安装、电气与通讯工程、道路与桥梁建设、供水与排水，以及消防与安全等工序。
同时，建议制定详细的操作规程和施工方案，确保施工的规范性和安全性。
4.施工现场管理建议设立施工现场管理办公室，负责对施工现场进行全面的材料、设备、人员、安全等管理。
对施工现场进行划定、指导、监控、调度和协调，确保施工过程的有序进行，及时解决施工中出现的问题。
5.施工资料管理建立完善的施工资料管理制度，包括施工图纸、施工记录、设备使用和检测记录、工程变更和纠偏记录等。
对施工过程中的各类管理和控制文件进行归档和备份，以备后期维护和运行。
1.土地平整在施工前期，对风电场的土地进行平整处理。
首先，进行土地测量和设计，制定土质改良方案。

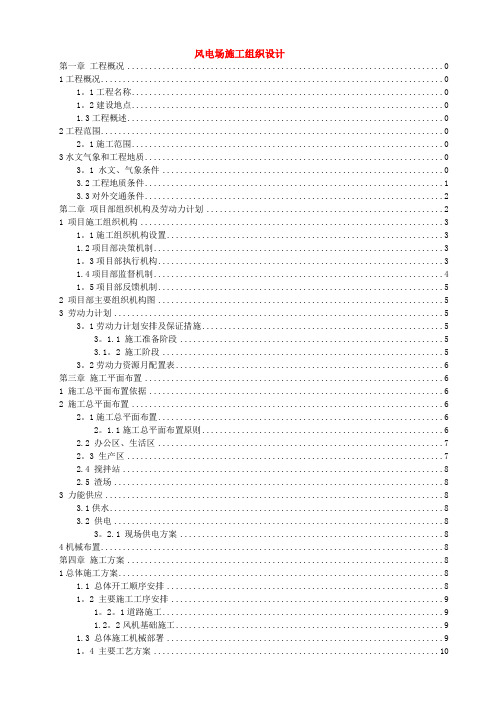

风力发电场施工组织设计风电场施工组织设计第一章工程概况 (1)1工程概况 (1)1.1工程名称 (1)1.2建设地点 (1)1.3工程概述 (1)2工程范围 (1)2.1施工范围 (1)3水文气象和工程地质 (1)3.1 水文、气象条件 (1)3.2工程地质条件 (2)3.3对外交通条件 (3)第二章项目部组织机构及劳动力计划 (4)1 项目施工组织机构 (4)1.1施工组织机构设置 (4)1.2项目部决策机制 (4)1.3项目部执行机构 (5)1.4项目部监督机制 (5)1.5项目部反馈机制 (6)2 项目部主要组织机构图 (6)3 劳动力计划 (6)3.1劳动力计划安排及保证措施 (7)3.1.1 施工准备阶段 (7)3.1.2 施工阶段 (7)3.2劳动力资源月配置表 (7)第三章施工平面布置 (7)1 施工总平面布置依据 (7)2 施工总平面布置 (8)2.1施工总平面布置 (8)2.1.1施工总平面布置原则 (8) 2.2 办公区、生活区 (9)2.3 生产区 (9)2.4 搅拌站 (9)2.5 渣场 (9)3 力能供应 (10)3.1供水 (10)3.2 供电 (10)3.2.1 现场供电方案 (10)4机械布置 (10)第四章施工方案 (10)1总体施工方案 (10)1.1 总体开工顺序安排 (10) 1.2 主要施工工序安排 (11) 1.2.1道路施工 (11)1.2.2风机基础施工 (11)1.3 总体施工机械部署 (12) 1.4 主要工艺方案 (13)2建筑工程施工方案 (13) 2.1道路施工方案 (14)2.1.1测量控制 (14)2.1.2堆料及摊铺 (14)2.1.3稳压 (16)2.1.4二灰稳定碎石路面 (16) 2.1.5碾压 (17)2.1.6磨耗层铺筑 (18)2.1.7铺面层 (18)2.1.8排水施工 (18)2.1.9圆管涵 (18)2.1.10道路石方爆破（如有） (23)2.2风机基础施工方案 (23)2.2.1测量定位 (23)2.2.2土方开挖与回填 (24)2.2.3垫层施工 (25)2.2.4钢筋工程 (25)2.2.5模板工程 (30)2.2.6基础环安装 (31)2.2.7混凝土工程 (34)2.2.8预埋管安装： (38)2.3箱式变基础施工方案 (38)2.3.1土方工程施工方案 (38)2.3.2钢筋施工方案 (40)2.3.3模板施工方案 (44)2.3.4混凝土施工方案 (44)2.3.5箱式变砌筑方案： (45)2.4风机基础及箱变基础接地施工方案 (47) 2.4.1 编制依据 (47)2.4.2 施工准备 (47)2.4.3 施工前的各项工作的确认 (48)2.4.4 施工工艺流程 (48)2.4.5 技术保证措施及施工技术要点控制 (49) 2.4.6 检查与验收 (50)2.4.7 安全文明施工 (51)2.5平台施工方案 (51)3风机安装工程施工方案 (52)3.1 风机吊装与安装施工方案 (52)3.1.1 工作内容 (52)3.1.2 工程部署 (53)3.1.3 施工方案 (53)3.1.4 安装工艺 (56)3.1.5 主要工序和特殊工序的施工方法潜在问题分析 (71) 3.2 电气施工方案 (72)3.2.1 风力发电机电气安装方案 (72)3.2.2 箱式变压器的安装 (73)4集电线路施工方案 (77)4.1总体施工方案 (77)4.1.1 总体开工顺序安排 (77)4.1.2 主要施工工序安排 (78)4.1.3主要工期安排：里程碑计划 (78)4.1.4 施工方法与施工机械选择 (78)4.2集电线路施工方案 (80)4.2.1铁塔基础施工 (80)4.2.2内拉线悬浮式抱杆铁塔组立 (83)4.2.3 跨越施工 (85)4.2.4金具及附件安装 (85)4.2.5张力架线导线保护措施 (87)4.3 OPGW光缆施工 (90)4.3.1施工机具及要求 (90)4.3.2 施工准备 (91)4.3.3 光缆跨越施工 (92)4.3.4 光缆展放 (94)4.3.5 紧挂OPGW光缆 (95)4.3.6 附件安装 (95)4.3.7 施工安全技术规定 (97)4.3.8 安全文明施工要求 (98)4.3.9 其他相关技术要求 (99)5特殊施工方案 (100)5.1测量控制网施工方案 (100)测量作业依据的规程规范： (100)5.1.1测量控制 (100)5.1.2沉降观测 (100)5.1.3测量仪器的配置 (102)5.1.4测量人员的配置 (102)5.2砌筑施工方案 (102)5.2.1砌筑工程 (102)5.2.2施工要求 (103)5.2.3挡墙砌筑 (105)5.2.4砌筑砂浆技术要求 (107)5.3石方爆破施工方案 (107)5.3.1爆破前准备工作 (107)5.3.2钻孔设计 (108)5.3.3装药及填塞 (108)5.3.4爆破指挥部的组织 (109)5.4 大坡度场内道路运输专项方案 (110)5.5雨季施工方案 (112)5.6冬季施工方案 (113)5.7季节性防风措施 (120)5.8工期保证措施 (121)5.8.1总体工期保证措施 (121)5.8.2受天气因素影响的工期保证措施 (121)5.8.3受施工图纸交付使用推迟、安装需用的文件资料不足影响的工期保证措施 (122)5.8.4受设备交货延期、交货顺序不合理、设备缺陷影响的工期保证措施 (122)5.9现场施工水土保持措施 (122)5.10 绿色施工(节能、节地、节水、节材和环境保护)措施 (125)5.10.1绿色施工管理措施 (126)5.10.2绿色施工技术措施 (126)5.11弃渣场水土保持及植被恢复专项方案 (130)5.11.1弃渣场设计 (130)5.11.2水土流失条件分析 (130) 5.11.3措施编制原则 (130)5.11.4防治目标 (131)5.11.5弃渣场水土保持措施 (131) 5.11.6方案保证措施 (132)5.12草坪建植施工方案 (134) 5.13大体积混凝土施工方案 (136) 第五章工期及施工进度计划 (142) 1工期规划及要求 (142)2施工进度计划的编制说明 (142) 2.1 编制指导思想 (142)2.2 编制依据 (142)2.3 编制原则 (143)2.4施工进度计划 (143)3进度计划保证措施 (143)3.1组织措施 (143)3.1.1组织机构 (143)3.1.2人员配置 (143)3.2技术措施 (144)3.2.1施工技术准备 (144)3.2.2施工机械配置 (144)3.2.3大力推行“四新”技术 (147) 3.3经济措施 (147)3.4合同措施 (147)3.5管理措施 (148)3.5.1进度计划管理 (148)3.5.2沟通协调管理 (148)3.5.3加强交叉作业管理 (148) 3.5.4确保准点开工 (148)3.5.5其它措施 (149)4施工进度关键路线、关键点分析及控制措施 (149)4.1结合风机安装节点，抓好进场道路及风机间道路、风机基础的施工 (149)4.2风机基础施工进度控制 (149)4.3道路施工进度控制 (150)第六章质量目标及技术组织措施 (150)1 质量目标 (150)2质量管理组织机构及主要职责 (151)2.1项目质量管理 (151)2.2主要管理及施工人员质量职责 (151)3 关键环节质量保证措施 (159)3.1质量管理策划 (159)3.2过程质量控制 (159)3.2.1人员管理 (159)3.2.2机械管理 (159)3.2.3 材料设备管理 (160)3.2.4技术管理 (160)3.3质量检查与验收 (161)3.3.1质量验收程序 (161)3.3.2隐蔽工程检查与验收 (161)3.3.3工程中间交接检查与验收 (162)3.3.4 工程项目试验 (162)3.3.5 日常巡查和过程检查 (162)3.3.6 特殊过程质量控制 (162)3.3.7 重大质量监督项目检查 (163)3.4不合格品处置和质量事故处理 (163)3.5施工技术记录及标识 (163)3.6成品保护 (164)3.7工程资料 (164)6.8质量奖罚 (164)4 质量通病控制措施 (165)4.1建筑专业质量通病控制措施 (165)4.1.1砂、石、机砖等原材料控制措施 (165)4.1.2钢筋采购、检验试验、加工质量控制措施 (166)4.1.3钢筋焊接、连接质量控制措施 (166)4.1.4钢结构加工制作质量控制措施 (167)4.1.5混凝土搅拌质量控制措施 (167)4.1.6检验试验外观质量控制措施 (168)4.1.7工程测量质量控制措施 (168)4.1.8土方回填质量控制措施 (169)4.1.9混凝土施工蜂窝、麻面、漏浆、孔洞、穿裙子等质量通病控制措施 (169)4.1.10预埋件制作及安装质量控制措施 (170)第七章职业健康、安全、环境（HSE）管理体系 (171)1引用标准 (171)2管理体系和要求 (172)2.1建立健全安全监察网络、安全保障体系、治安保卫及消防体系(172)2.1.1安全监察网络 (172)2.1.2 安全保障体系 (172)2.1.3 治安、保卫和消防体系 (172)2.2总要求 (172)2.3 建立本项目适用的法律、法规和其他要求的清单 (173)2.4 建立危险源/环境因素清单，实施安全健康和环境风险预控(173)2.5 制定管理方案 (174)2.6 制定职业健康安全及环境管理制度 (174)3管理职责 (174)3.1策划 (174)3.1.1管理方针 (174)3.1.2目标和指标 (175)3.1.3危险源辨识、风险评价和风险控制的策划 (175) 3.2职责权限与沟通 (176)3.2.1职责和权限 (176)4过程实施、监测、检查与评价 (176)4.1现场“准入” (176)4.2 安全教育 (176)4.3 安全例会 (177)4.4 安全技术措施 (177)4.4.1安措计划 (177)4.4.2施工组织设计和专业施工组织设计 (177)4.4.3 专项施工安全技术措施 (177)4.4.4 危险性较大作业项目专项施工方案 (178)4.4.5 作业指导书 (178)4.4.6 安全文明施工策划 (178)4.4.7安全技术措施交底 (178)4.4.8 安全施工作业票 (178)4.5 安全防护设施 (179)4.5.1临时防护栏杆 (179)4.5.2 配电盘柜与电缆 (179)4.5.3三级盘与便携式电源盘（四级盘） (179)4.5.4 漏电保安器 (179)4.5.5 施工照明 (179)4.6 个体防护 (180)4.6.1安全帽 (180)4.6.2安全带及其它劳动防护用品 (180)4.7 安全防护用品的管理 (180)4.8 安措经费 (180)4.9 安全奖惩 (181)4.10安全管理专项基金 (181)4.11安全检查 (181)4.12事故调查处理 (182)4.13安全管理应急措施 (182)4.15本项目重要危险源控制措施 (182)4.16本项目重要环境因素控制措施 (184)4.17本项目危险性较大作业项目 (185)5主要专项安全管理措施 (185)5.1施工用电安全管理措施 (185)5.2 施工机械安全管理措施 (186)5.3消防安全管理措施 (187)5.4 起重作业安全管理措施 (187)第八章环境保护及文明施工 (188)1 环境保护 (188)1.1 环境保护目标及具体措施 (188)1.1.1 环境保护目标 (188)1.1.2 本项目适用的环境保护法律法规（不限于此） (188)1.1.3 环境保护具体措施 (189)2 绿色施工 (192)3 文明施工目标 (193)4文明施工组织机构 (193)5文明施工实施方案 (194)5.1 文明施工规划 (194)5.1.1制定文明施工管理规划和措施 (194)5.1.2 场容场貌 (194)5.1.3 道路 (194)5.1.4 标志牌 (195)5.1.5 整个场区存在4类建筑物： (195)5.1.8文明施工设施共五类 (195)5.1.9环境保护设施 (196)5.1.10 绿化 (196)5.1.11 吸烟室与茶水点 (196)5.1.12消防设施 (196)5.2施工区域管理 (196)5.2.1 施工区域模块化 (196)5.2.2 文明施工区域化管理 (197)5.2.3 设备材料定置化与施工现场临时材料与设备堆放 (197)5.3施工平面管理规划 (197)5.3.1总平面控制 (197)5.4成品保护与防“二次污染”规划 (197)5.4.1合理安排施工顺序 (197)5.4.2设备安装后的保护 (197)5.4.3 防二次污染保护 (198)5.4.4 成品保护管理 (198)6文明施工过程控制 (198)6.1 开工准备阶段 (198)6.2 施工阶段 (199)6.3.现场保洁 (199)7文明施工考核、管理办法 (200)第九章安全目标及保证措施 (200)1 职业健康安全和环境管理目标 (201)1.1职业健康安全目标 (201)1.2文明施工目标 (201)1.3环境保护目标 (201)2 安全管理组织机构及主要职责 (202)2.1建立安全监察网络、安全保证体系、治安保卫和消防体系(202)2.1.1安全监察网络 (202)2.1.2 安全保证体系 (202)2.1.3 治安、保卫和消防体系 (203)2.2安全管理部门及人员的主要职责 (203)3 执行的主要法律法规及规章制度 (203)3.1法律法规、上级及行业主管部门规章制度（不限于此） (203)3.2细化安全管理制度 (204)3.3建立安全管理帐表册卡并保存的相应资料 (205)3.3.1 项目部级 (205)3.3.2 专业工程处级 (205)3.3.3 施工班组 (205)4 安全体系管理 (206)4.1 建立本项目适用的法律、法规和其他要求的清单 (206)4.2 建立危险源/环境因素清单，实施安全健康和环境风险预控(206)4.3 制定管理方案 (206)4.4 安全管理主要办法 (206)4.4.1现场“准入” (206)4.4.2 安全教育 (206)4.4.3 安全例会 (207)4.4.4 安全防护 (207)4.4.5 安措经费 (209)4.4.6 安全管理专项基金 (209)4.4.7 安全检查 (209)4.4.8 风险识别和重大危险源管控 (209)4.4.9隐患排查治理 (210)4.4.10事故调查处理 (210)4.4.11安全管理应急措施 (210)4.4.12其他控制措施 (210)4.5 安全技术措施 (211)4.5.1安措计划 (211)4.5.2施工组织设计和专项施工安全技术措施 (211)4.5.3 危险性较大作业项目专项施工方案 (211)4.5.4 作业指导书 (211)4.5.5 安全文明施工策划 (211)4.5.6安全技术措施交底 (211)5主要专项安全管理措施 (212)5.1施工用电安全管理措施 (212)5.2脚手架安全管理措施 (213)5.3施工机械安全管理措施 (213)5.4消防安全管理措施 (214)5.5起重作业安全管理措施 (215)5.6交叉作业项目安全管理措施 (215)5.7厂内交通安全管理措施 (215)5.8 职业病防治和职业卫生控制措施 (216)附件1：本项目重要危险源和主要控制措施 (217)附件2：本项目安全生产投入（不限于此）： (219)附件3：本工程包括的达到或超过一定规模的分部分项危险作业项目、重要临时设施、重要施工工序、特殊作业、危险作业项目范围如下（不限于此）： (219)第十章物资保证措施 (221)1分工原则和职责范围 (221)2 甲供设备材料的领用管理 (221)2.1甲供设备及材料代保管主要工作范围 (221)2.2 设备材料的接收和运输 (222)2.3 设备材料的检验 (222)2.4不合格设备材料及其丢失、损坏的处理 (223)2.5 设备材料的发放 (223)2.6 剩余设备材料的管理 (224)2.7 包装物的管理 (224)2.8 保卫与消防 (224)2.9工程设备和材料专用于合同工程 (224)3.1物资采购控制 (224)3.1.1采购原则 (224)3.1.2采购事前控制 (225)3.1.3质量控制 (226)3.2接收入库 (227)3.2.1运输、装卸 (227)3.2.2验收 (227)3.2.3入库 (228)3.3储存、保管、维护 (228)3.3.1储存 (228)3.3.2保管 (229)3.3.3维护 (229)3.3.4标识 (229)3.4材料代用 (230)3.5材料设备发放管理 (230)3.5.1发放凭证 (230)3.5.2账务 (231)3.5.3质量追踪记录 (231)3.6资料管理 (231)3.7自购材料的撤离 (231)附1：物资管理组织机构图 (231)附2：自购材料管理流程图 (232)第十一章附表 (233)1、拟投入本标段的主要施工设备表 (233)2、本工程劳动力计划表 (235)3、计划开、竣工日期和施工进度网络图 (237)4、施工临建平面图 (238)附图1 生活临建区布置图 (238)附图2 现场加工区布置图 (238)附图3 现场施工总平面布置图 (238)附图4 风机安装总平面布置图 (238)5、临时用地表 (238)第一章工程概况1工程概况1.1工程名称XXXXXXXXXXXX电场工程。

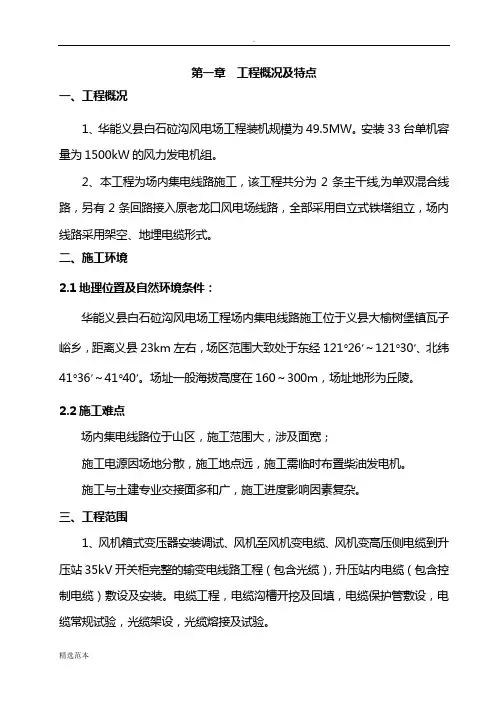

第一章工程概况及特点一、工程概况1、华能义县白石砬沟风电场工程装机规模为49.5MW。
安装33台单机容量为1500kW的风力发电机组。
2、本工程为场内集电线路施工，该工程共分为2条主干线,为单双混合线路，另有2条回路接入原老龙口风电场线路，全部采用自立式铁塔组立，场内线路采用架空、地埋电缆形式。
二、施工环境2.1地理位置及自然环境条件：华能义县白石砬沟风电场工程场内集电线路施工位于义县大榆树堡镇瓦子峪乡，距离义县23km左右，场区范围大致处于东经121︒26'～121︒30'、北纬41︒36'～41︒40'。
场址一般海拔高度在160～300m，场址地形为丘陵。
2.2施工难点场内集电线路位于山区，施工范围大，涉及面宽；施工电源因场地分散，施工地点远，施工需临时布置柴油发电机。
施工与土建专业交接面多和广，施工进度影响因素复杂。
三、工程范围1、风机箱式变压器安装调试、风机至风机变电缆、风机变高压侧电缆到升压站35kV开关柜完整的输变电线路工程（包含光缆），升压站内电缆（包含控制电缆）敷设及安装。
电缆工程，电缆沟槽开挖及回填，电缆保护管敷设，电缆常规试验，光缆架设，光缆熔接及试验。
2、土石方及基础工程：35kV杆塔材料采购、组立工程及接地工程；架线及附件安装工程；导线、避雷器、隔离开关、绝缘子等终端设备的采购、安装与交接试验；施工中发生的占地、地面附着物补偿、线路交叉跨（穿）越施工、线路走廊清理、线路交叉跨（穿）越等。
3、一年质保期内的工程修复及维护工作。
第二章主要施工方案及措施一、方案综述1、本工程主要概况：本工程有35kV线路5回，共33台风机，33台箱变，分别到升压站35kV 线路终端塔，经电缆连至35kV配电装置。
本工程光缆分别将5条线路的33台风机连接到升压站，在风机、升压站和杆塔之间光缆采用穿管地埋。
光缆采用OPGW光缆16、32芯，架设在35kV 的电力线杆塔上，光缆金具及附件采用光缆厂家配套金具。

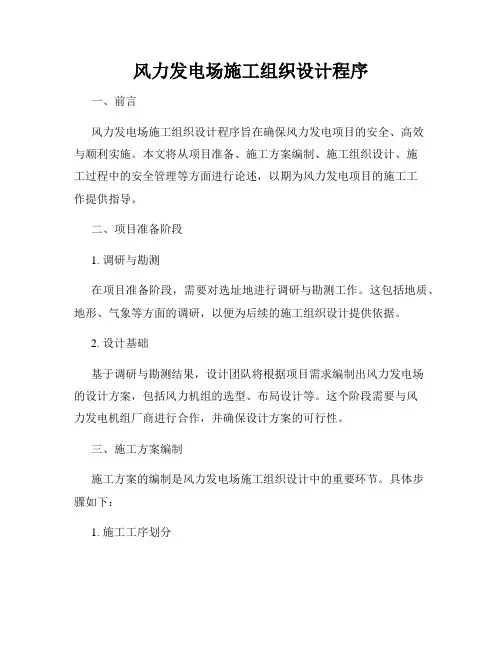

风力发电场施工组织设计程序一、前言风力发电场施工组织设计程序旨在确保风力发电项目的安全、高效与顺利实施。
本文将从项目准备、施工方案编制、施工组织设计、施工过程中的安全管理等方面进行论述，以期为风力发电项目的施工工作提供指导。
二、项目准备阶段1. 调研与勘测在项目准备阶段，需要对选址地进行调研与勘测工作。
这包括地质、地形、气象等方面的调研，以便为后续的施工组织设计提供依据。
2. 设计基础基于调研与勘测结果，设计团队将根据项目需求编制出风力发电场的设计方案，包括风力机组的选型、布局设计等。
这个阶段需要与风力发电机组厂商进行合作，并确保设计方案的可行性。
三、施工方案编制施工方案的编制是风力发电场施工组织设计中的重要环节。
具体步骤如下：1. 施工工序划分根据项目需求，将施工过程划分为不同的工序，如场地平整、基础施工、风力机组安装等。
每个工序都需要有明确的施工流程、时间和人力资源分配方案。
2. 施工资源调配根据施工工序的划分，制定资源调配计划，确保每个工序都有足够的人力、物力和资金支持。
这包括施工队伍的组建、机械设备的采购租赁等。
3. 安全管理措施编制施工方案时要重点考虑安全管理措施，包括施工现场的安全防护措施、风力机组的安全操作规程等。
必要时还需引入第三方顾问对施工方案进行评审，以确保安全性。
四、施工组织设计在施工组织设计阶段，将施工方案具体细化，确保施工过程的高效与顺利进行。
以下是具体要点：1. 施工进度计划制定施工进度计划，明确每个工序开始和结束的时间节点，以及各工序之间的依赖关系。
同时，要考虑到气候条件等因素，合理安排施工进度。
2. 施工队伍管理指定专人负责施工队伍的管理和协调，确保施工人员的素质和数量符合项目需求。
定期召开施工例会，及时沟通解决问题，保持施工队伍的积极性和凝聚力。
3. 物资管理建立物资管理制度，确保施工过程中所需材料、设备的供应与调配。
采用先进的物资管理技术，保持材料进出库记录的准确性和实时性。
崇义龙归49.5MW风电场工程场内、外道路、平台施工项目第二部分：技术标编制单位：湖南核工业建设有限公司编制日期： 2014 年 7 月 7 日目录一、施工组织设计1.1工程范围1.1.1 施工范围1.1.2 主要工程量1.1.3 材料供应范围1.2 总平面布置1.2.1场地布置、1.2.2施工道路布置、1.2.3临建、排水、机械布置1.3 现场管理组织机构和劳动力计划1.3.1现场管理组织机构（附项目经理资格证书）1.3.2项目负责人（近三年业绩）、专职安全项目经理、安全专职负责人及主要技术管理人员情况1.3.3劳动力计划1.4 施工管理1.4.1施工管理制度1.4.2施工计划管理1.4.3施工技术管理1.4.4文件管理1.4.5设计变更管理1.4.6和其他单位的配合1.5 施工机械配备和进出计划1.6 人员培训及资格评定1.7 物资管理1.8 对本工程的建议1.9 主要施工技术方案和措施1.9.1总体施工方案1.9.2其它施工技术方案1.9.3特殊施工措施二、工程进度、质量控制和安全文明施工管理2.1 进度计划和保证进度的措施2.1.1里程碑进度2.1.2二级计划进度2.1.3图纸交付进度要求2.1.4保证进度的主要措施2.2 质量目标和质量管理措施2.2.1质量目标2.2.2质量管理措施2.2.3质量通病的控制措施2.3 质量标准和质保体系2.3.1质量标准2.3.2质保体系2.3.3质保计划2.4 安全和文明施工2.4.1安全工作目标2.4.2安全管理体系2.4.3安全控制措施2.4.4文明施工管理目标2.4.5文明施工管理制度和措施三、附图、附表一、施工组织设计1.1工程范围1.1.1施工范围江西天润崇义龙归风电场位于江西省赣州市崇义县，本工程为风电场道路、吊装平台施工工程。
包括以下工作内容：所有进场道路、场内道路、吊装平台、调头平台、材料堆放场地、弃土场的施工，进场道路两边障碍物的清理；场内道路范围内高度5.2m范围内障碍物的清理或改造，道路指示和警示牌制作安装，排水沟、排水涵洞、挡土墙、护坡等的施工；风电场内25台风机吊装平台工程，施工后的场地平整、恢复等，以及水保、环保工程施工部分。
风力发电场施工组织设计范文前言
为了提高风能利用效率，国家加大了对风电行业的支持力度。
然而，风电场的建设与之前传统能源项目建设具有显著的差别。
为
了顺利、高效地完成风电场的施工工作，必须进行合理的组织设计。
组织设计原则
1. 确定合理的分工。
根据各个工作岗位的特点和需求，及实际
施工情况，合理地划分各项工作的职责和任务。
2. 提高工作效率。
采用科学合理的施工方案和先进的施工工艺，优化作业流程，减化不必要的作业时间，提高施工效率。
3. 加强质量管理。
落实全过程质量管理制度，中途检查和验收，确保工程的质量和安全。
4. 优化调度管理。
保证即时、准确、合理的物资供应，协调各方面关系，保证各项工作平衡有序地进行。
组织设计内容
1. 施工组织机构。
设立总工程师、现场经理、技术负责人等职位，对工程实施全面的监理工作。
2. 施工方案。
确定施工的具体方案，包括施工工程量、工期、所需工具与人力等。
3. 施工人员的安排。
根据各项工程量、所需工具、设备及建筑材料等，安排必要的施工人员。
4. 物资的供应与管理。
根据具体的情况，保障施工过程中各类物资的供应，建立物资管理制度。
总结
风力发电场的建设是一项高投入、高风险、高技术的项目，良好的组织设计对于施工过程的顺利进行至关重要。
此次施工组织设计旨在提高施工效率、提升施工质量，尽可能地减少各种风险因素的影响，为风电场的建立奠定坚实的基础。
目录1. 总概述 (3)1.1 概述 (3)1.2 施工项目及主要工程量 (3)1.3 路线基本情况 (3)1.4 公路沿线水文地质概况 (4)1.5 对外交通 (6)1.6 风、水、电供应 (6)1.7 主要施工特点和技术措施 (6)1.8 本标段工期与质量、安全 (7)2. 施工进场准备说明 (8)2.1 设备人员动员周期 (8)2.2 设备、人员进场方法 (8)2.3 材料进场方法 (8)3. 施工总平面布置 (9)3.1 施工布置条件和原则 (9)3.2 主要临时施工设施布置 (10)3.3 施工供风、供水及通讯系统 (11)3.4 环境保护措施 (12)3.5 文明施工措施 (13)3.6 弃、存渣场规划 (14)4. 项目组织机构及资源配置 (15)4.1 主要设备配置计划 (15)4.2 劳动力配置计划 (16)5. 施工测量 (17)5.1 施工前控制网布设及复测 (17)5.2 施工测量、计量及资料整理 (17)5.3 测量设备、人员配置 (18)6. 施工工期及进度计划安排 (19)6.1 编制原则及依据 (19)6.2 主要工程项目控制性施工进度 (19)6.3 施工强度及强度分析 (20)6.4 关键线路分析 (20)7. 主要工程项目的施工方案、施工方法 (21)7.1 路基工程 (21)7.2 路面工程 (33)7.3 构造物工程 (36)8. 各分项工程的施工顺序 (39)9. 确保工程质量和工期的措施 (41)9.1 确保工程质量的措施 (41)9.2 确保工期措施 (41)10. 冬雨季施工 (43)10.1 冬季路基施工 (43)10.2 雨季施工 (43)11. 工程质量保证体系及措施 (46)11.1 质量保证体系 (46)11.2 工程质量保证措施 (54)11.3 施工质量控制要点 (54)12. 安全保证体系及措施 (56)12.1 安全管理体系框图 (56)12.2 施工安全保证措施 (57)13. 文明施工及环境保护措施 (59)13.1 文明施工 (59)13.2 环境保护 (60)1. 总概述1.1 概述1.1.1 xxx风电场工程简介xxx风电场（以下简称“xxx风电场”）位于省县xxx乡境内。
风电场施工组织设计方案一、前言随着能源需求的增长和环境问题的日益严峻，风能作为清洁能源的代表正逐渐成为世界各国发展的重点领域。
为了保障风电场建设顺利进行，合理的施工组织设计方案是至关重要的。
本文将从风电场施工的前期准备、主要工程施工过程、施工组织人员及设备配置等方面进行详细阐述，旨在为风电场的施工提供合理且有效的组织设计方案。
二、前期准备1.调查阶段在风电场施工前，需要进行详尽的调查工作，包括风能资源调查、地质地貌调查、地形图测量等。
通过这些调查，可以准确掌握项目所在地的地理环境、气象条件和地质特征，为施工组织设计提供可靠的数据支持。
2.方案设计基于前期调查结果，进行风电场施工组织设计方案的制定。
方案设计应充分考虑风机安装、电网连接、道路建设等方面的要求，确保在施工过程中各项工作协调顺利进行。
三、主要工程施工过程1.基础施工风机基础的施工质量直接关系到风机的安全稳定运行。
在进行基础施工前，需要对场地进行平整处理，并按照设计要求进行基础模板制作、钢筋绑扎和混凝土浇筑。
在施工过程中，要严格按照施工方案的要求，确保基础的承载能力和稳定性。
2.风机安装风机安装是整个风电场施工的关键环节。
在风机安装前，要对风机各部件进行检查和清洗，并根据制造商提供的安装说明进行操作。
在风机吊装过程中，要注意倾斜和旋转控制，确保安全稳定地完成风机的安装工作。
3.电网连接电网连接是风电场施工的最后一个关键步骤。
在进行电网连接前，要对变压器、开关设备和电缆进行检查和测试。
在连接过程中，要注意操作规范，确保接线正确牢固。
四、施工组织人员及设备配置1.施工人员根据风电场施工的规模和需求，合理配置各类施工人员。
一般包括工程经理、项目经理、监理工程师、技术员、施工人员等。
他们需要具备相关的专业知识和丰富的实践经验，能够独立完成各项工作任务。
2.施工设备合理配置适用的施工设备是施工组织设计方案的关键之一。
根据施工的需求，配置各类起重机械、混凝土搅拌站、挖掘机等设备。
编制说明《》是我单位根据招标人提供的设计文件，招标文件的描述及现场考察结果,参考现行国内规范，结合我单位多年来的各类工程建设经验，并严格按照ISO9001质量管理体系、GB/T28001职业安全健康管理体系、ISO14001环境管理体系，针对本工程场内道路、风机基础等施工重点，本着为建设单位保质量、保工期的最终要求，并经我单位工程技术人员论证和方案研讨比较，提出了我们的施工方案，在施工中将进一步深化完善各分部、分项工程施工方案，并报建设单位和监理审批，实现华能即墨丰城风电场一期49.5MW工程风机吊装平台、场内道路、风机基础、箱变基础、接地施工A标段“优质、高速、安全、低耗、环保”的施工总目标。
第一章、编制依据一、招标文件华能即墨丰城风电场一期49.5MW工程风机吊装平台、场内道路、风机基础、箱变基础、接地施工A标段招标文件。
二、主要技术标准、规范规程三、主要法规四、其他文件1、山东省文明施工管理规定；2、山东省建设主管部门的管理条例及办法；3、现场调查所取得的资料；4、我单位编制的华能即墨丰城风电场一期49.5MW工程风机吊装平台、场内道路、风机基础、箱变基础、接地施工A标段预算资料；5、建筑业十项新技术；6、施工方案研讨记录。
第二章、工程概况一、工程简介二、工程概况华能即墨丰城风电场一期工程场址位于即墨市境内，即墨市位于东经120°07′～121°23′，北纬36°18′～36°37′之间，东临黄海，与日本、韩国隔海相望，南依崂山，近靠青岛。
地势由东南向西北倾斜，东部多为低山丘陵，西部低洼。
本期工程共设20台风机，风机轮毂高度75m，单机容量为1.5MW，风机基础设计级别为2级，结构安全等级为2级，抗震设计烈度为6度，相应地震动峰值加速度0.05g。
本工程分两个标段，其中A标段为1＃～10＃风机基础、箱变基础、吊装平台、接地工程及场内道路（包括升压站的进站道路、利用道路的改造）；B标段为11＃～20＃风机基础、箱变基础、吊装平台、接地工程及风机间连接道路（包括利用道路的改造）。
风机基础采用圆形钢筋混凝土扩展基础，天然地基。
圆形基础底圆半径为8m，承台边缘高1m，根部高2.1m。
箱式变压器基础采用钢筋混凝土箱筏基础，天然地基。
第三章、施工部署一、工程目标1、质量目标：确保“优良”工程2、工期目标:2010年12月25日至2011年6月20日共计180日历天。
3、文明安全施工目标:无工伤事故,无机械事故,无火灾事故,无场内车辆伤害事故,争创山东省“文明安全工地”。
二、施工组织管理机构及人员准备为了确保上述各项目标的实现，我单位将把本工程列为重点工程，成立“华能即墨丰城风电场一期49.5MW工程项目部”，配备强有力的管理班子，施工管理人员选用政治素质高、技术业务能力强、有丰富的施工和管理协调经验的人员组成。
制定严格的岗位责任制，落实到人，各负其责。
详见项目部组织机构图。
项目经理为国家一级项目经理，主持过此类工程施工，具有现代化施工管理水平，能够为甲方提供全方位，高品质的服务。
现场成立六组，各职能部门负责组织指挥现场施工和各项工作的管理实施。
华能即墨丰城风电场一期49.5MW 工程项目部组织机构协调组织落实施工管理的各项措施。
预算组：负责合同管理、工程预算、决算管理等工作。
器材组：负责市场调查、材料采购供应、施工机具和设备的租赁等工作，对材料质量负直接责任。
工程组：负责生产调度、进度计划的落实、材料计划的编制，对工程进度和施工质量负责。
技术质检组：及时组织图纸会审和本工种施工组织设计交底。
负责施工方案、技术交底、测量放线、试验计量、施工翻样等工作，组织学习各种新材料、新工艺、新技术。
施工过程进行质量预控和监控，组织质量检查和不定期的抽查。
负责组织材料的检验，不合格材料严禁进场。
对施工出现的技术问题及时向总工程师汇报并研究制定问题的处理方案。
督促各种技术资料的收集整理。
安保组：安全与文明施工管理、环境保护管理。
财务组：负责成本核算及人力资源和培训等工作。
2、综合管理体系严格按照ISO9001质量管理体系、GB/T28001职业安全健康管理体系、ISO14001环境管理体系标准建立文件化的综合管理体系。
综合管理体系文件职能分配表1、土方工程：各风机基础采用反铲挖土机械进行挖土，人工配合清底修槽，具体根据现场土质情况再行调整。
2、混凝土工程各风机基础均使用商品混凝土，采用混凝土汽车泵进行混凝土浇筑，确保混凝土浇灌连续，保证浇灌质量。
3、模板工程风机基础模板采用组合小钢模，钢管及方木支撑。
4、钢筋工程各风机基础所用钢筋均在生产生活区域加工成型，车辆运输至各风机基础处。
5、道路工程包括风电场内进场道路和风机间的连接道路、路基土石方开挖和填筑、边坡修整、路面结构、排水沟、利用道路转弯处拓宽等施工。
四、施工流水段划分本工程施工组织主导思想是：施工时采取“平面分区，区内分段流水”的原则。
进场后，根据10个风机基础的相对位置和路况，将10个风机基础划分为五大施工区域，经理部配备五套人马同步进行五个区域的施工，各区内将每座风机基础作为一个流水段分别组织道路、钢筋、模板、混凝土等工序进行流水施工。
五、专业及工序方案计划在施工过程中，将按照施工组织总设计的部署，结合工程进度，施工条件等各项因素，针对不同分项工程制定和完善各单位施工方案，以使工程能按期、保质地进行，按不同类别主要有如下方案计划：一、劳动力投入计划1、选配高素质的施工队伍根据本工程的特点，选用参加过同类工程施工，具有较强战斗力的成建制施工队伍，根据定额工程量和以往的施工经验，合理布置劳动力，控制内部的工人技术等级比例，确定合理的劳动组织，并经过优化组合，加强人员高度管理，开展技术革新，以满足施工高峰期对人员的需要，使人力资源得到充分、合理的运用。
2、作好劳动力的技术培训工作落实施工计划和技术责任制，对施工人员按管理系统逐级进行交底，交底内容包括：工程施工进度计划和月、旬、周作业计划；各项安全技术措施，降低成本措施和质量保证措施；质量标准和验收规范要求；以及设计变更和技术核定事项等，必要时进行现场示范。
3、做好劳动力管理3.1、根据山东省有关要求及行业规定严格执行施工人员管理制度，与所有施工队伍签订劳务合同，加强劳务管理、明确人员分工，做到有计划、有落实，有检查。
3.2、所有工人在进场前必须严格进行“三级”教育，考核并颁发上岗证。
分队组编制组织上岗培训，主要有：规章制度、安全施工、基本操作技术和精神文明教育四个方面，进行施工总动员，开展“比、学、赶、帮、超”的劳动竞赛活动。
3.3、进场施工人员必须“三证”齐全，进场后按分包关系统一着装，佩带填有表明单位、工种（职位）、照片等内容的身份胸卡，加强进出场管理。
3.4、安排好工人进场后生活，加强施工现场生活设施和卫生防疫管理，保证现场职工和农民工的身心健康及生命安全，遵守有关的法规、规定和管理标准，提高文明施工管理水平。
3.5、劳动力投入计划详见附图。
二、材料计划1、认真核实施工图纸、设计说明及设计变更洽商文件，及时准确地编制施工预算列出明细表。
根据施工进度计划的要求进行施工预算材料分析，编制建筑材料需用量计划，为制定材料采购计划施工备料，确定仓库和堆场面积，以及组织运输提供依据。
2、由于本工程所使用的材料种类多，项目经理部建立一套完整的材料管理体系，统一组织协调好生产部门、预算部门、加工计划部门、器材部门和技术质量部门工作，从材料计划、货源选择、材料送批、订货、运输、验收检验做到三级审核，保证材料、设备的规格、型号、性能等技术指标明确、数量准备。
3、根据材料计划，请建设、设计、监理单位共同考察供货厂家，实行采购招标，做到货比三家，确保所选拔的生产厂家信誉好，能保证资源充足、供货及时、质量好、价格合理。
针对本工程中的部分材料，由加工计划部门直接面向厂家，严把质量关。
4、对加工工艺复杂、加工周期长的材料，在要求的时间内，提前将样品及有关资料报监理工程师审批；同时、专门编制工艺设备需用量计划，为组织运输和确定堆放面积提供依据。
5、积极采用建设部推荐采用的新型材料。
6、本工程现场设材料调度机构，负责全天的材料进场协调，以能满足施工需要，灵活调拨。
生产部门合理安排施工计划，与计划、器材部门密切配合，制定详细的构件、材料运输计划，保障各种材料能分期、分批到场，减少现场占用率。
7、进场及储存在现场内的材料必须妥善保存，按种类及存储要求分类、分库存放，做好标识并建立台帐，完善进出库手续，严格按9001质量管理体系程序执行。
8、本工程拟一次性投入3座风机基础模板用量做周转，在实际工作中根据具体情况再行调整。
三、计划用于本工程的主要施工机械表详见附图。
第五章、施工进度计划及工期保证措施我公司根据自身的综合实力，同时参考本公司类似工程施工积累的经验，从人、机、料、法等各项生产要素的优化组合、施工过程控制、多专业施工配合、进度计划控制、与各方的协调等方面管理出发，发挥我公司综合实力，统筹考虑，总体部署，以确保工期目标的顺利实现。
一、施工总工期安排工程总工期为日历天。
详细的进度计划详见附图施工进度计划横道图。
二、影响工程施工进度的主要因素分析由于本工程影响进度的因素很多，要有效的进行进度控制，就必须对影响进度的各种因素进行全面分析和预测。
这一方面可促进对有利因素的充分利用和对不利因素的妥善预防及克服，使进度目标制定的更符合实际，另一方面也便于事先制订预防措施，事中采取有效办法，事后进行妥善补救，达到缩小实际进度与计划进度的偏差，实现对进度的主动控制和动态控制。
1、气象因素根据即墨地区往年的天气情况的统计资料，汇总分析预测可能出现的下雨天数和下雨时间段，在安排进度计划时，将这些因素考虑在进度中。
2、交通环境因素为了保证工程进度的顺利进行，我公司针对可能的交通紧张和环境因素，将制订相应的交通保障措施，关键部位连续施工时请求相关部门配合、利用夜间运料、合理安排施工时段组织施工等措施解决。
3、管理者人的因素计划的劳动力不足；季节性农忙等；工程组织安排不严密，影响后续工作没法进行；材料计划、外委加工计划不周全，导致停工待料；可能难以预料的出现的安全、质量事故的调查、分析处理及争执的调节、仲裁。
4、资金因素施工的顺利进行必须有足够的资金作保障。
项目资金如出现短缺现象，将会直接影响材料的采购。
如果我公司中标将做到对工程款专款专用，确保工程能够按期竣工。
5、其他因素停水、停电等不可抗力因素；上级检查、整改；图纸供应不及时；设计变更洽商；施工机械故障。
三、进度保证措施1、从健全的组织结构上保证在公司内选用有同类工程施工经验的的项目经理部，在该项目经理部基础上，在总公司范围内精心挑选一批现场施工经验丰富，并具有中高级职称的管理人员，充实该项目部。
