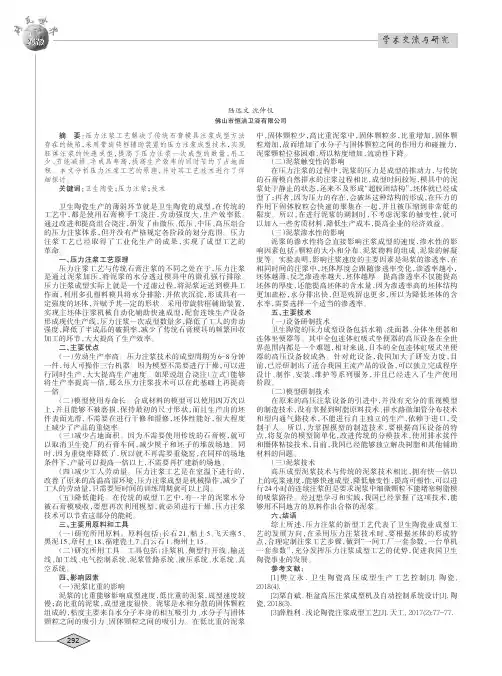

浅析卫生陶瓷的压力注浆工艺
作者：陆远文沈仲仪
来源：《砖瓦世界·下半月》2019年第07期
摘要：压力注浆工艺解决了传统石膏模具注浆成型方法存在的缺陷，采用带旋转框辅助
装置的压力注浆成型技术，实现胚体注浆的快速成型，提高了压力注浆一次成型的数量，用工少、节能减排、半成品率高，提高生产效率的同时节约了占地面积。本文分析压力注浆工艺的原理，并对其工艺技术进行了详细探讨。
关键词：卫生陶瓷;压力注浆;技术
卫生陶瓷生产的薄弱环节就是卫生陶瓷的成型，在传统的工艺中，都是使用石膏模手工浇注，劳动强度大，生产效率低。通过改进和提高组合浇注，研发了由微压、低压、中压、高压组合的压力注浆体系，但并没有严格规定各阶段的划分范围。压力注浆工艺已经取得了工业化生产的成果，实现了成型工艺的革命。
一、压力注浆工艺原理
压力注浆工艺与传统石膏注浆的不同之处在于，压力注浆是通过泥浆加压，将泥浆的水分透过模具中的微孔强行排除。压力注浆成型实际上就是一个过滤过程，将泥浆运送到模具工作面，利用多孔塑料模具将水分排除，并依次沉淀，形成具有一定强度的坯体，并赋予其一定的形状。采用带旋转框辅助装置，实现主坯体注浆机械自动化辅助快速成型，配套连续生产设备形成现代生产线，压力注浆一次成型数量多，降低了工人的劳动强度，降低了半成品的破损率，减少了传统石膏模具的频繁回收加工的环节，大大提高了生产效率。
二、主要优点
（一）劳动生产率高。压力注浆技术的成型周期为6-8分钟一件，每人可操作三台机器。因为模型不需要进行干燥，可以进行同时生产，大大提高生产速度。如果说组合浇注（立式）能够将生产率提高一倍，那么压力注浆技术可以在此基础上再提高一倍。
（二）模型使用寿命长。合成材料的模型可以使用四万次以上，并且能够不被磨损，保持最初的尺寸形状，而且生产出的坯件表面光滑，不需要在进行干修和湿修，坯体性能好，很大程度上减少了产品的重烧率。
（三）减少占地面积。因为不需要使用传统的石膏模，就可以取消卫生瓷厂的石膏车间，减少模子和坯子的堆放场地。同时，因为重烧率降低了，所以就不再需要重烧窑，在同样的场地条件下，产量可以提高一倍以上，不需要再扩建新的场地。
