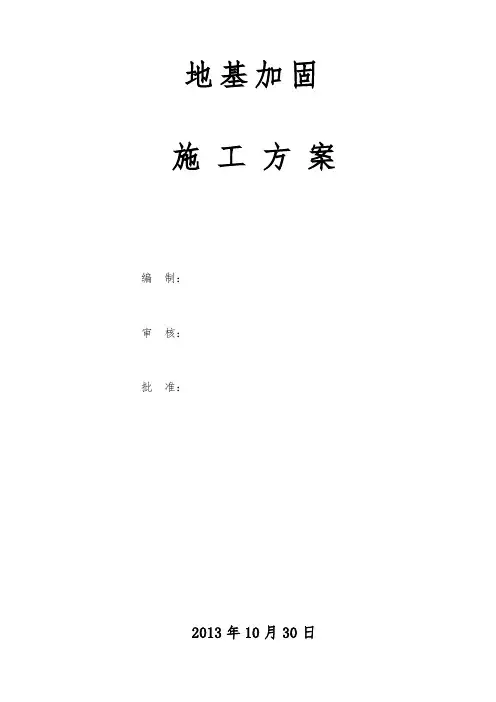

地基加固
施工方案
编制：
审核：
批准：
2013年10月30日
一、编制说明：
注浆加固法是工程地基加固最常用的方法之一，该方法利用气压或液压配以填充渗透和挤密等方式，把能凝固的浆液均匀地注入岩土层中，驱走岩石裂隙中或泥土颗粒间的水分和气体，并以其自身填充，待硬化后即可将岩土胶结成一个整体，可以改善持力层受力状态和荷载传递性能，从而使地基得到加固，防止或减少渗透或不均匀沉降。相关示意图详附录一。
本施工方案的主要编制依据
1、《混凝土结构加固设计规范》（GB50367-2006）；
2、《建筑地基基础设计规范》（GB50007-2002）；
3、《混凝土结构设计规范》（GB50010-2010）；
4、《建筑抗震设计规范》（GB50011-2010）（2010年版）；
5、《建筑抗震加固技术规程》（JGJ 116-2009）；
6、《建筑结构荷载规范》（GB50009-2012）；
二、工程特点：
1、注浆加固根据地质条件及特征，本着确保质量、经济合理的原则，回填至设计标高后，采用水泥浆等浆体静压渗透注浆法，注浆管给予压力作用，使水泥等浆体克服各种阻力，进而渗入土体的孔隙和裂隙中，浆液通过渗透、挤密、填充等方式使得孔隙及松散的土粒胶结，形成相互穿插的脉状结石体。
2、压力注浆方案主要有：
①渗入型注浆：该方法适用于存在孔隙或裂缝的地基土层，即将
浆液渗入软土的孔隙或裂缝之中，使其与软土固结为一整体，而地基
土层结构也基本不受扰动和破坏。
②压密灌浆：用浓浆液置换和挤密土体的一个过程，在地基中灌
入较浓的浆液，迫使注浆点附近土体压密而形成浆泡。随着浆泡的增
大，灌浆压力也增大，从而产生较大的上抬力。
③劈裂灌浆：在处理软弱地基时，通过较高的灌浆压力作用，浆
液将克服地基中的初始应力并且抵抗土体抗拉强度，使得土体发生劈
裂，其方向是沿着垂直于主应力的平面或在土体强度最弱的平面，因
此渗入型注浆法不能灌入的土体部分可顺利实施灌注，从而增大浆液
扩散范围。
④电动化学灌浆：其方法是在地基中插入金属电极并通以直流电，
借助电渗作用将浆液注入土体中，或将浆液注入电渗区，通过电渗使
浆液均匀扩散以提高灌浆效果。
3、压力注浆方案的选择
进行注浆施工首先要解决的问题是注浆方案的选择，首先选择注浆方法和注浆材料。同时还应考虑工程本身性质、工程地质条件等各
方面囚素。依据工程实践经验，注浆方案选择一般应遵循以下原则：
①一般来说，应采用水泥浆或水泥粉煤灰浆液来对伏软弱地基进
行加固。
②如有硬壳存在软弱土层的上部，要将此软弱土层作为封压层；
当无这种硬壳或没发育时，可在地表做一厚约为0.5 m 的粘土垫层作
为封压层，或在地基碾实后形成封压层。
③如软弱土层上部有较多的砂砾层，应自上而下分段式的注浆，
如软弱土层上部砂砾层较少或没有时，应自下而上分段式的注浆。
本工程选择上述第③种由下至上注浆方式进行。
三、地基加固具体方案
1、方案概述：
根据地质资料及设计要求，对该建筑整体地基范围内进行自下而上的分段注浆加固处理。采用注浆花管方法对地基土进行加固处理，用长度为1.0 m 的注浆花管，钻孔深入基岩中自下向上的分段注浆。
2、注浆压力：
注浆压力应通过现场实验来确定，综合考虑覆盖土压、浆液种类、地质条件等因素的影响。
3、注浆顺序：
注浆顺序应按跳孔间隔注浆方式进行，采用先外围后内部的注浆施工方法。
4、浆液参数：
注浆材料为纯水泥浆，水灰比为1∶1，水泥为P.O，32.5 普通硅酸盐水泥。
5、注浆量：
在一般情况下，理论上注入的耗浆量，应填充到颗粒之间的孔隙中，或沿层理或裂隙劈裂式注入。每孔（段）浆液注入量可用下式计算：Q=πAH R2·β·n=A·S·H·n·β=q·H （1）
式（1）中，Q 为每孔段注浆量，m3；A 为浆液损耗系数，取1.15～1.30；
H 为注浆孔深，m；R 为浆液有效扩散半径，m；β 为浆液充填系数；S 为浆液扩散面积，m2；n为孔隙率。综上计算，每延1 m 注浆量Q 为0.8 m3。6、注浆孔间距及注浆速度：
注浆孔的布置，采取梅花型，注浆孔间距其取值为1.2～1.5 m，注浆流量为10～15 L/min。
四、加固方案实施：
1、本项目由项目经理部组织实施，按“项目法”进行管理。
2、本项目的所有制作安装工作由施工单位承担，设项目部。
3、项目组织机构图
项目部管理职能：
组织机构主要人员，各组及分项目部管理职责如下：
项目经理：
主持本工程按双方所签合同全面实施，满足建设单位对该工程质量、工期、安全及服务的要求；贯彻公司质量方针、实施公司质量体系文件，对本项目质量体系有效运行和工程质量、安全生产负全面责任；合理调配资源，解决施工中的重大问题，满足施工生产需要；负责以经济承包的方式将工程任务进行分解与分项目部签订经济责任合同，使该工程质量、安全、工期和成本目标得以实现；检查督促各职能部门及各项目部有效行使职责和权限，主管经营核算组。
项目技术负责人：
主管质量安全组；主持施工组织设计、质量计划的编制和审定，主持和组织图纸会审和设计交底，确定工程项目执行的规程、规范、技术标准，主持、
组织、参与并确定每一工艺流程的首件样板制、解决施工技术中的疑难问题。项目施工负责人：
主持和组织施工交底，检查督促施工方案、施工工艺、施工技术措施和安全措施的交底及实施。组织质量计划的编制、审核和报批执行；组织协调和调度劳动力、施工机械、物资供应、用水、用电等资源配备问题，并检查督促各种台帐，协调解决现场施工的周边关系，夜间施工措施的实施；主持和组织实物交付和做好工程服务工作。
质量安全组：
贯彻实施质量方针，制定该工程质量目标，按国家质量评定标准划分本工程分项工程、分部工程及单位工程，并经甲方批准。在公司技术负责人主持下编制该工程质量计划并督促实施，主持审批参建单位的安全特殊措施，施工用电措施，并检查督促进行；在公司技术负责人的主持下组织该工程每一工艺流程首件样板制的确认，督促参建单位检查确认质量过程的转序，分项和分部质量评定，提供规范的、统一的、完整的质量安全各种记录式样，协助督促建立质量安全台帐，定期和不定期地组织安全质量检查，在施工负责人主持下组织工程验交。
4、施工工艺流程：
选择注浆设备→成孔→花管制作以及安放→注浆→清洗→工程设备简介。
①测放孔位。根据设计孔位在注浆范围内准确定位，定出注浆孔位并将其标记出来。
②成孔。注浆孔施工选用孔径为91 mm 或110 mm的XY- 100 型钻机成孔。为防止再发生不均匀下沉，将其状态固定。局部钻孔在见到岩石而未达到设计深度时，以现场实际深度为准。
③花管制作以及安放。花管的配置由孔深决定，并通过设计要求进行制作，成孔后注浆花管下入至孔底，将孔口管封闭。
④注浆。首先选择注浆材料，水灰比为1︰1 的纯水泥浆，水泥为P.O，
32.5 普通硅酸盐水泥，注浆压力定为0.4～1.0 MPa。首先，需要进行现场注浆试验，以确定单孔注浆量，之后根据所采用的注浆工艺进行施工。注浆的工序要先对边缘帷幕孔进行施工，接着要对加固孔进行施工，当注浆量达到
