离心泵能耗分析及节能优化策略摘要：离心泵是工业领域常用的一种泵类设备，其在输送液体过程中消耗了相当数量的能源。
进行离心泵能耗分析并采取相应的节能优化策略对于提高能效、降低运行成本具有重要意义。
基于此，本篇文章对离心泵能耗分析及节能优化策略进行研究，以供参考。
关键词：离心泵；能耗；节能优化引言离心泵在工业生产中通常承担着关键的流体输送任务，然而在长期运行中消耗大量的能源。
对离心泵的能耗进行分析并提出节能优化策略，不仅有助于减少能源消耗，还能降低生产成本，提升设备的可持续运行性能。
1离心泵能耗特点离心泵通常需要消耗大量电能来提供足够的扬程和流量，特别是在长时间持续运行的情况下，会造成较高的能源消耗。
由于离心泵通常需要适应不同的流量需求，负载变化频繁，而其本身的工作效率在不同负载下会有所不同，容易导致额外能耗。
离心泵内部含有旋转叶轮等部件，惯性损耗会使得启停时产生额外的能耗，并且当泵在超过额定负载或运行条件范围时，惯性损耗会进一步增加。
离心泵在流体输送过程中需要克服管道、阀门等系统组件的阻力，这些阻力会降低泵的效率，增加其能耗。
离心泵的工作效率会随着流量和扬程的变化而变化，通常存在一个最高效率点。
在实际运行中，选择适合工作点的泵可以减少额外的能耗。
离心泵的运行状态（如转速、液位等）会影响其能耗表现，对运行参数进行有效控制，可以降低能耗。
离心泵的能耗特点主要表现为高能耗、负载变化影响大、惯性损耗、系统阻力影响、泵效率曲线特性和运行状态影响等方面。
因此在实际运行中，通过科学合理的管理和节能优化措施，可以有效降低离心泵的能源消耗，提高其工作效率，实现节能减排的目标。
2离心泵能耗分析2.1泵的设计参数流量是泵每单位时间内输送的液体体积，通常以立方米/小时或加仑/分钟表示。
扬程是泵所能提供的液体的压力高度，即液体从入口到出口的高度差，通常以米或英尺表示。
泵的功率是指为了输送液体而需消耗的能量，通常以千瓦（kW）或马力（HP）表示。

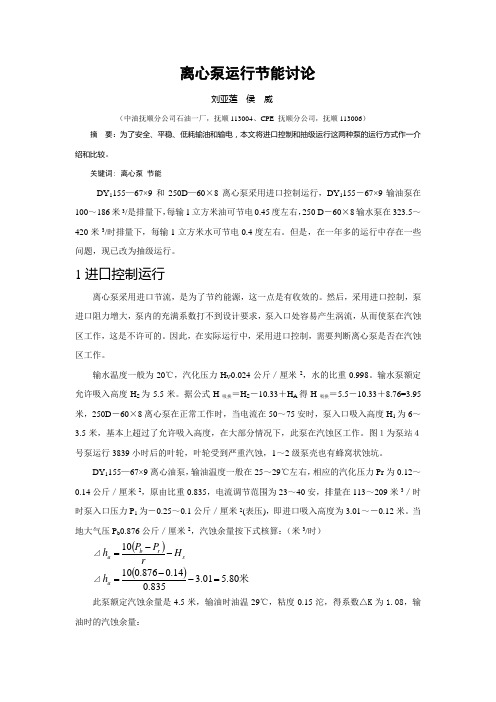

离心泵运行节能讨论刘亚莲侯威（中油抚顺分公司石油一厂，抚顺113004、CPE 抚顺分公司，抚顺113006）摘要：为了安全、平稳、低耗输油和输电，本文将进口控制和抽级运行这两种泵的运行方式作一介绍和比较。
关键词:离心泵节能DY1155—67×9和250D—60×8离心泵采用进口控制运行，DY1155－67×9输油泵在100～186米3/是排量下，每输1立方米油可节电0.45度左右，250 D－60×8输水泵在323.5～420米3/时排量下，每输1立方米水可节电0.4度左右。
但是，在一年多的运行中存在一些问题，现已改为抽级运行。
1进口控制运行离心泵采用进口节流，是为了节约能源，这一点是有收效的。
然后，采用进口控制，泵进口阻力增大，泵内的充满系数打不到设计要求，泵入口处容易产生涡流，从而使泵在汽蚀区工作，这是不许可的。
因此，在实际运行中，采用进口控制，需要判断离心泵是否在汽蚀区工作。
输水温度一般为20℃，汽化压力H V0.024公斤／厘米2，水的比重0.998。
输水泵额定允许吸入高度H S为5.5米。
据公式H吸换＝H S－10.33＋H A得H吸换＝5.5－10.33＋8.76=3.95米，250D－60×8离心泵在正常工作时，当电流在50～75安时，泵入口吸入高度H1为6～3.5米，基本上超过了允许吸入高度，在大部分情况下，此泵在汽蚀区工作。
图１为泵站４号泵运行3839小时后的叶轮，叶轮受到严重汽蚀，1～2级泵壳也有蜂窝状蚀坑。
DY1155—67×9离心油泵，输油温度一般在25～29℃左右，相应的汽化压力Pr为0.12～0.14公斤／厘米2，原由比重0.835，电流调节范围为23～40安，排量在113～209米3／时时泵入口压力P1为－0.25～0.1公斤／厘米2(表压)，即进口吸入高度为3.01～－0.12米。
当地大气压P b0.876公斤／厘米2，汽蚀余量按下式核算：（米3/时）⊿)(srbaHrPPh--=10⊿)(米80.501.3835.014.0876.010=--=ah此泵额定汽蚀余量是4.5米，输油时油温29℃，粘度0.15沱，得系数△K为1.08，输油时的汽蚀余量：从计算中看，泵不会产生汽蚀。

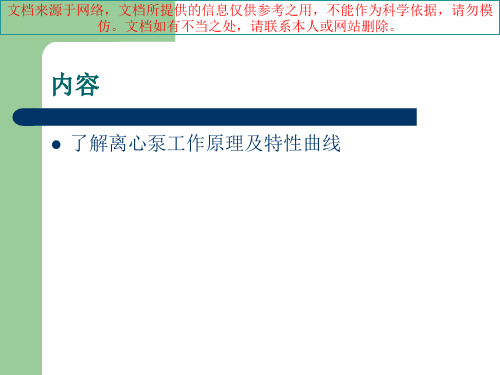

离心泵培训课件(5)一、教学内容本节课主要讲解离心泵的运行原理和维护保养。
教材的章节为第五章“离心泵”，详细内容包括：1. 离心泵的基本结构和工作原理；2. 离心泵的性能参数和分类；3. 离心泵的运行操作和维护保养。
二、教学目标1. 使学生掌握离心泵的基本结构和工作原理；2. 使学生了解离心泵的性能参数和分类；3. 培养学生具备离心泵的运行操作和维护保养能力。
三、教学难点与重点重点：离心泵的基本结构和工作原理，离心泵的性能参数和分类。
难点：离心泵的运行操作和维护保养。
四、教具与学具准备教具：离心泵模型、PPT课件学具：笔记本、笔五、教学过程1. 实践情景引入：介绍离心泵在工业生产中的应用，引出本节课的主题。
2. 离心泵的基本结构和工作原理：通过PPT课件和模型展示，讲解离心泵的基本结构，包括叶轮、泵壳、泵轴等，并阐述其工作原理。
3. 离心泵的性能参数和分类：介绍离心泵的性能参数，如流量、扬程、功率等，并讲解离心泵的分类及适用场景。
4. 离心泵的运行操作：讲解离心泵的启动、停止、切换等操作流程，并强调操作注意事项。
5. 离心泵的维护保养：讲解离心泵的日常维护保养内容，如检查叶轮、泵壳、泵轴等部分的磨损情况，及时更换损坏部件等。
6. 随堂练习：提问学生关于离心泵的基本结构、性能参数和运行操作的知识点。
7. 例题讲解：分析实际应用中离心泵的故障案例，讲解故障原因和解决方法。
8. 作业布置：（2）请学生列举离心泵的性能参数和分类；（3）请学生绘制离心泵的运行操作流程图；六、板书设计离心泵的基本结构：叶轮泵壳泵轴离心泵的工作原理：叶轮旋转产生离心力，使液体获得能量液体流出叶轮，产生扬程离心泵的性能参数：流量扬程功率离心泵的分类及适用场景：单级泵、多级泵清水泵、污水泵、油泵等离心泵的运行操作：启动：检查设备完整性，开启电源，启动泵机停止：按下停止按钮，关闭电源切换：切换泵机或备用泵离心泵的维护保养：检查叶轮、泵壳、泵轴等部分的磨损情况及时更换损坏部件定期清洗泵体和进出口管道七、作业设计1. 离心泵的基本结构和工作原理；答案：离心泵的基本结构包括叶轮、泵壳、泵轴等，工作原理是叶轮旋转产生离心力，使液体获得能量并流出叶轮，产生扬程。
浅谈离心泵的调速节能离心泵靠叶轮高速转动时产生的离心力，将叶轮内的液体沿叶片甩入蜗形流遭，然后沿着管路流出。
叶轮内由于液体被甩出而形成真空状态，吸人的液体在大气压作用下，不断被压入叶轮，再被甩出，如此循环而工作。
离心泵是油品输送普遍采用的一种提压设备，其数量众多、用途广泛、耗电量大、具有较大的节能潜力。
目前油品输送上采用的流量调节方法有改变管路特性的节流调节和改变泵特性曲线的泵出口定压调速调节法，虽然泵出口定压调速调节法比节流法能节省能量，但是这种方法节能不彻底。
由于异步电动机具有优良的性能，因此被广泛应用在各行业．泵和风机的电力拖动上。
在石油行业泵和风机的用电量约占整个油田用电量的一半以上，而电力资源的日趋紧张。
使泵和风机的节能，成为异步电机在应用方面的重要课题。
在油田生产中常见的是可变流量的负载，为了避免节流损失和放空回流的损失，减少“大马拉小车”现象，对泵和风机往往采用调速的方法进行调节。
拖动离心泵的电动机的节能运行异步电机在启动、加速、制动的过程中，要产生损耗，如采用变频调速的方法，实现对流量的控制，即采用变频器来启动电动机，在低频时电机可以获得较高的启动转距，同时具有较小的启动电流。
电动机直接启动时，启动电流约为额定电流的5—7倍；采用变频装置启动电动机时，启动电流约为额定电流的1—1.2倍，对电网几乎没有冲击，并且可连续改变频率来升高电机的转速，使电机的启动过程缩短，因而启动损耗可以降低。
电机制动时，降低了变频器输出频率，即降低了电机的同步转速，使其小于电机的实际转速，电机处于发电制动状态，可把转子动能通过变频器反馈给电网，降低制动损耗。
采用变频调速方法，降频运行，频率降低，相应的转速降低，电动机输入电流降低，因而铜耗、铁耗、机械损耗和杂散损耗也随之下降。
采用变频调速时，随着电机输出功率的降低，输入功率也相应降低，由于效率随频率的变化不大，负载率可以得到相应的补偿而不至于变化过大，电机得到较高的效率和较高的功率因数。
