LF精炼炉工艺技术说明目录1.1.工程概述1.2.LF炉的主要功能及技术参数1.3.工艺流程描述1.4.LF炉操作时间表1.5.烟气量计算及参数1.1工程概述新建电炉主要工艺设备包括1座公称容量80t超高功率电炉、2座LF精炼炉、1座VD/VOD、320×340/∮500/∮600方圆弧型连铸机的、多台VC模铸设备及辅助工艺设备。
1.1.1工厂条件1.1.1.1自然条件海拔地面标高 2.2～4.6 m大气压力: 冬季 101kPa夏季 99.9kPa最大风速及风向 24m/sNW极端最低温度 -10.2℃极端最高温度40.5℃年平均降雨量 1054mm年最大降雨量 1479mm地震抗震设防烈度 6度1.1.1.2 电源条件电炉变压器一次侧电压35kv±10%三相四线380v±10%交流电源频率波动范围50Hz±3%1.1.1.3 能源介质条件天然气热值8500kcal/Nm3氩气纯度大于99.9%压力 1.6MPa氮气纯度99.9%低压氮接点压力0.6～0.8MPa氧气纯度大于99.6%压力 1.2～1.4MPa压缩空气压力：0.4～0.6MPa设备冷却水供水压力0.4～0.6MPa水质由卖方提出要求，买卖双方协商确定1.1.2 后续条件120吨LF＋VD/DOD公称容量120t座数2座平均精炼钢水量100t/炉最大精炼钢水量125t/炉平均精炼周期≤50min1.1.3车间条件1.3.1产品方案当电炉主原料为７５％废钢（堆比重0.7），２５％生铁时，两篮加料，年生产合格钢水61万t，其中：供模铸和真空浇铸生产大型钢锭15.2万t/a，相应需合格钢水16.7万t/a，产品方案详见表2.6-1。
供连铸生产320mm×340mm大方坯和φ500~φ600 mm圆坯35.8万t/a，相应需合格钢水37.6127万t/a，产品方案详见表2.6-2。
其余6.6873万t/a合格钢水供给立式铸机，生产Ø800～Ø1200mm大圆坯6万/a，产品方案见表2.6-3表2.6-1 供模铸和真空浇铸生产大型钢锭产品方案表2.6-2供连铸机生产大方坯和圆坯产品方案表2.6-3供立式铸机生产大圆坯产品方案电炉车间工艺流程为：铁水和废钢→电炉→LF→VD→连铸机或模铸。

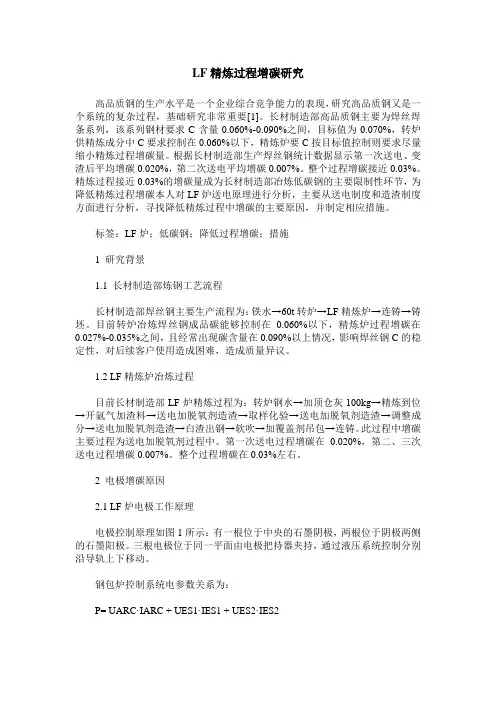

LF精炼过程增碳研究高品质钢的生产水平是一个企业综合竞争能力的表现，研究高品质钢又是一个系统的复杂过程，基础研究非常重要[1]。
长材制造部高品质钢主要为焊丝焊条系列，该系列钢材要求C含量0.060%-0.090%之间，目标值为0.070%，转炉供精炼成分中C要求控制在0.060%以下，精炼炉要C按目标值控制则要求尽量缩小精炼过程增碳量。
根据长材制造部生产焊丝钢统计数据显示第一次送电、变渣后平均增碳0.020%，第二次送电平均增碳0.007%。
整个过程增碳接近0.03%。
精炼过程接近0.03%的增碳量成为长材制造部冶炼低碳钢的主要限制性环节，为降低精炼过程增碳本人对LF炉送电原理进行分析，主要从送电制度和造渣制度方面进行分析，寻找降低精炼过程中增碳的主要原因，并制定相应措施。
标签：LF炉；低碳钢；降低过程增碳；措施1 研究背景1.1 长材制造部炼钢工艺流程长材制造部焊丝钢主要生产流程为：铁水→60t转炉→LF精炼炉→连铸→铸坯。
目前转炉冶炼焊丝钢成品碳能够控制在0.060%以下，精炼炉过程增碳在0.027%-0.035%之间，且经常出现碳含量在0.090%以上情况，影响焊丝钢C的稳定性，对后续客户使用造成困难，造成质量异议。
1.2 LF精炼炉冶炼过程目前长材制造部LF炉精炼过程为：转炉钢水→加顶仓灰100kg→精炼到位→开氩气加渣料→送电加脱氧剂造渣→取样化验→送电加脱氧剂造渣→调整成分→送电加脱氧剂造渣→白渣出钢→软吹→加覆盖剂吊包→连铸。
此过程中增碳主要过程为送电加脱氧剂过程中。
第一次送电过程增碳在0.020%，第二、三次送电过程增碳0.007%。
整个过程增碳在0.03%左右。
2 电极增碳原因2.1 LF炉电极工作原理电极控制原理如图1所示：有一根位于中央的石墨阴极，两根位于阴极两侧的石墨阳极。
三根电极位于同一平面由电极把持器夹持，通过液压系统控制分别沿导轨上下移动。
钢包炉控制系统电参数关系为：P= UARC·IARC + UES1·IES1 + UES2·IES2P——加热功率；UARC——电弧电压；IARC——阴极电流；UES1——阳极1渣阻电压；IES1——阳极1电流；UES2——阳极2渣阻电压；IES2——阳极2电流。
LF精炼炉高效加热工艺分析及应用探讨发布时间：2023-03-03T08:02:28.881Z 来源：《中国科技信息》2022年第10月19期作者：杜世伟[导读] LF精炼是在转炉炼钢和连铸过程中的一个过渡过程，它不仅要保证快速的炼钢速度，而且保证了高质量的钢水供应杜世伟宝钢湛江钢铁有限公司广东湛江 524000摘要：LF精炼是在转炉炼钢和连铸过程中的一个过渡过程，它不仅要保证快速的炼钢速度，而且保证了高质量的钢水供应。
LF精炼是否能够保证钢水成分、温度和洁净度满足生产工艺的规定，已经成为炼钢厂的一个制约因素。
所以，在认识 LF精炼过程的特性的前提下，需要加强 LF的冶炼功能，以达到生产的需要。
通过对 LF造摘渣、钢水罐底吹氩、给水系统的优化，改善了 LF的加热效率，减少了冶炼费用，达到了高效的冶炼效果。
关键词：LF精炼炉；高效加热；工艺应用引言短流生产技术以高效、节能、先进的技术手段，被广泛地应用。
钢水炉外精炼，其实就是把在炼钢专用炼钢炉或电弧炉中可以或部分地进行的精炼工作（如脱氧、脱碳、脱硫等）转移到“钢包”或其他公共容器中进行分离，因此在国外也叫一次精炼、二次炼钢、包钢冶炼。
由于在短流程中，钢包炉的一个重要作用就是在电炉和连铸之间充当缓冲，起到承上启下、协调节奏的作用。
第二个作用是最后确定出炉质量，化学成分和温度的控制。
因此，在技术研究、设备、真空环境、液压、计算机控制等方面都要进行革新，使整个设备处于世界先进水平。
一、LF精炼工艺的特点（一）石墨电极埋弧加热LF精炼炉是利用石墨电极和钢液间的高温电弧作为加热介质，使其升温速率在4-5 C/min左右。
在加热过程中，将石墨电极插入到泡沫渣层中进行埋弧处理，从而在熔渣中形成高温电弧。
泡沫渣能有效地屏蔽高温电弧，降低高温电弧对钢包的辐射，同时也能有效地保护炉衬；同时，钢液和炉渣能有效地吸收电弧热量，从而使热效率得到改善[1]。
熔渣的粘稠度对泡沫特性有一定的影响，在合适的粘度下，熔渣泡沫能够保持很长一段时间。
lf炉外精炼工艺流程
LF炉外精炼工艺流程是一种钢铁冶炼过程中的重要工艺，它可以有效地去除钢水中的杂质，提高钢水的质量，从而生产出高质量的钢材。
下面我们来详细了解一下LF炉外精炼工艺流程。
钢水从转炉中倒入LF炉中，LF炉是一种垂直放置的圆筒形炉体，内部有一根垂直的钢包，钢水通过钢包进入LF炉内。
在钢水进入LF炉后，首先进行的是钢水的加热，这是为了使钢水达到适宜的温度，便于后续的精炼操作。
接下来是钢水的精炼操作，LF炉外精炼主要是通过氧化还原反应来去除钢水中的杂质。
在精炼过程中，首先加入氧化剂，如氧气、氮气等，使钢水中的杂质被氧化，然后再加入还原剂，如铝、硅等，使氧化后的杂质被还原，从而达到去除杂质的目的。
在精炼过程中，还需要进行钢水的搅拌，这是为了使钢水中的杂质更加均匀地分布在钢水中，便于精炼操作的进行。
搅拌可以通过气体喷吹、机械搅拌等方式进行。
精炼完成后，需要对钢水进行取样检测，以确保钢水的质量符合要求。
如果发现钢水中仍有杂质，需要进行再次精炼，直到钢水的质量符合要求为止。
LF炉外精炼工艺流程是一种重要的钢铁冶炼工艺，它可以有效地去除钢水中的杂质，提高钢水的质量，从而生产出高质量的钢材。
在实际生产中，需要严格按照工艺流程进行操作，确保钢水的质量符合要求。
