四合一气体检测仪 使用说明1.产品技术参数一、使用前须知本仪器是一款便携式多气体检测仪，它能同时连续检测4种气体：O ，L EL（可燃气体），CO，H S。
每种气体浓度读数都会显示在液22晶显示屏上。
仪器提供用户可自行设置的低浓度/高浓度报警，及STEL/TWA报警功能。
当检测结果超出预先设置的报警设定值，仪器便以声、光及振动报警提醒用户。
2.产品简介3.仪器整机视图传感器窗口AS8930采样泵连接点向下按键向上按键光报警充电接口开机/关机按键确认按键声报警液晶显示屏二、操作说明开机按住[ ]键两秒钟后松开，仪器即可开机，同时仪器发出一声蜂鸣并伴有振动，液晶显示屏上所有的图标和字段都将点亮，接着屏幕将显示仪器软件版本。
之后，仪器进入18秒钟的倒计时，当倒计时完成后，仪器进入常规的气体读数模式。
关机持续按[ ]键3秒，待仪器3次蜂鸣后即可关机。
1.仪器操作背光灯,,开机后进入气体读数模式，将开始对全部四种气体（O LEL CO,H S）22度报警设定值（包括STEL/TWA报警设定值），仪器就会发出报警。
在报警状态下，仪器按一定频率就会发出低频蜂鸣（低浓度报警），高频蜂鸣（高浓度报警），光报警以及振动报警。
当气体浓度低于报警设定值时，仪器将返回键进入另外4个模式。
2.气体读数模式可前进至峰值显示模式。
在此模式下，屏幕将显示有毒气体和可燃气体传感器所测得的峰值气体浓度读数，氧气传感器测得3.峰值显示模式4.TWA读数观察模式]键3次，仪器进入TWA读数观察模式，在该模式下，屏幕上出现[ TWA ]字符以及两个有毒气体传感器测得的TWA（时间平均暴露量极限）数值。
TWA值在每次仪器断开电源后将重新设置，而该时间基准设定为8小时。
TWA只对有毒气体有效，若仪器为无毒气体传感器，该项将不显示。
]4在气体读数模式下，按[键次，仪器进入STEL读数观察模式，在该模式下屏幕上出现[ STEL ]字符以及两个有毒气体传感器测得的STEL数值这两个有毒气体传感器的STEL（短期暴露极限）在每次仪器断开电源后将重新设置，而STEL时间基准设定为15分钟。
便携式四合一气体检测仪（气体检测报警器）使用说明书Operatiom Manual目录1、概述2、结构特征3、技术特性4、功能与操作5、菜单操作6、使用注意事项7、常见故障及其解决方法8、储存9、配件及其它10、附表一、概述本便携式气体检测仪（以下简称检测仪）采用了最先进的大规模集成电路技术，国际标准智能化技术水准设计技术及专有数字模拟混合通讯技术而设计的完全智能化的气体检测仪。
检测仪采用自然扩散方式检测气体，敏感元件采用优质气体传感器，具有极好的灵敏度和出色的重复性，使用和维护方便，极大的满足了工业现场安全监测对设备可靠性的要求，外壳采用高强度工程塑料，强度高、手感好、并且防水、防尘、防爆。
本检测仪广泛应用于石油、化工、环保、冶金、炼化、燃气输配、生化医药、农业等行业。
1.1本产品设计、制造、检定遵守以下国家标准：GB3836.1-2010《爆炸性环境第1部分：设备通用要求》GB3836.4-2010《爆炸性环境第4部分：由本质安全型“i”保护的设备》GB15322.3-2003《便携式可燃气体探测器第3部分：测量范围为（0~100）%LEL的便携式可燃气体探测器》JJG693-2011《可燃气体检测报警器的检定均规程》JJG365-2008电化学氧测定仪检定规程JJG695-2003硫化氢气体检测仪检定规程JJG915-2008一氧化碳检测报警器检定规程二、结构特征及工作原理2.1结构功能对照表2.2检测仪结构：主要由壳体、线路板、电池、显示屏、传感器、充电器等部件组成2.3工作原理：电化学式和催化燃烧式三、技术特性常规气体检测范围：气体种类量程低报警点高报警点分辨率EX (0~100)%LEL 25%LEL 50%LEL 1%LEL H2S (0~100)PPM 10PPM 20PPM 1PPM CO (0~1000)PPM 50PPM 200PPM 1PPM O2(0~30)%VOL19.5%VOL23.5%VOL0.1%VOL其他组合气体请联系公司显示误差：±5%FS(可燃)、±10%（一氧化碳）、±5μmol/mol(硫化氢)响应时间：T＜30s指示方式：LCD显示实时数据及系统状态56388412发光二极管、声音、振动指示报警、故障及欠压工作环境：温度-20℃~50℃;湿度＜95%RH（无结露）工作电压：DC3.7V(锂电池容量2000mAh)防爆标志：Ex ib IIB T3Gb 充电时间：6h~8h 待机时间：大于8小时传感器寿命2年尺寸：130*65*45(mm)重量：0.5kg 四、功能与操作4.1开机自检及预热过程探测器在关机状态下，按下中键约3秒，伴随两声“滴滴”，探测器显示屏的背光点亮，此时探测器由关机进入开机状态，同时屏幕显示欢迎界面。

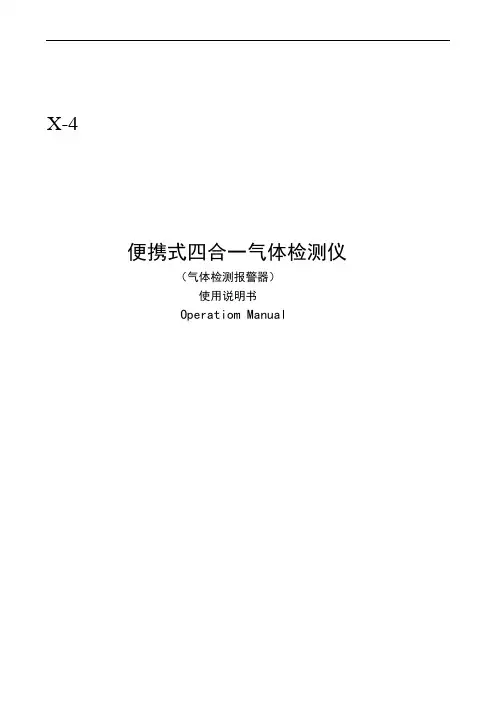

X-4便携式四合一气体检测仪（气体检测报警器）使用说明书Operatiom Manual目录1、概述2、结构特征3、技术特性4、功能与操作5、菜单操作6、使用注意事项7、常见故障及其解决方法8、储存9、配件及其它10、附表一、概述本便携式气体检测仪（以下简称检测仪）采用了最先进的大规模集成电路技术，国际标准智能化技术水准设计技术及专有数字模拟混合通讯技术而设计的完全智能化的气体检测仪。
检测仪采用自然扩散方式检测气体，敏感元件采用优质气体传感器，具有极好的灵敏度和出色的重复性，使用和维护方便，极大的满足了工业现场安全监测对设备可靠性的要求，外壳采用高强度工程塑料，强度高、手感好、并且防水、防尘、防爆。
本检测仪广泛应用于石油、化工、环保、冶金、炼化、燃气输配、生化医药、农业等行业。
1.1本产品设计、制造、检定遵守以下国家标准：GB3836.1-2010《爆炸性环境第1部分：设备通用要求》GB3836.4-2010《爆炸性环境第4部分：由本质安全型“i”保护的设备》GB15322.3-2003《便携式可燃气体探测器第3部分：测量X围为（0~100）%LEL的便携式可燃气体探测器》JJG693-2011《可燃气体检测报警器的检定均规程》JJG365-2008电化学氧测定仪检定规程JJG695-2003硫化氢气体检测仪检定规程JJG915-2008一氧化碳检测报警器检定规程二、结构特征及工作原理2.1结构功能对照表1、2、3 报警指示灯窗口7 气体感应孔4 左键8 充电口5 中键9 液晶屏6 右键2.2检测仪结构：主要由壳体、线路板、电池、显示屏、传感器、充电器等部件组成2.3工作原理：电化学式和催化燃烧式三、技术特性常规气体检测X围：气体种类量程低报警点高报警点分辨率EX (0~100)%LEL 20%LEL 50%LEL 1%LELH2S (0~100)PPM 10PPM 20PPM 1PPMCO (0~1000)PPM 200PPM 500PPM 1PPMO2 (0~30)%VOL 19.5%VOL 23.5%VOL 0.1%VOL其他组合气体请联系公司响应时间：T＜30s指示方式：LCD显示实时数据及系统状态发光二极管、声音、振动指示报警、故障及欠压工作环境：温度-20℃~50℃;湿度＜95% RH（无结露）工作电压：DC3.7V(锂电池容量2000mAh)防爆标志：Ex ib IIB T3 Gb充电时间：6h~8h待机时间：大于8小时传感器寿命2年尺寸：130*65*45(mm)重量：0.5kg四、功能与操作4.1开机自检及预热过程探测器在关机状态下，按下中键约3秒，伴随两声“滴滴”，探测器显示屏的背光点亮，此时探测器由关机进入开机状态，同时屏幕显示欢迎界面。
X-4便携式四合一气体检测仪（气体检测报警器）使用说明书Operatiom Manual目录1、概述2、结构特征3、技术特性4、功能与操作5、菜单操作6、使用注意事项7、常见故障及其解决方法8、储存9、配件及其它10、附表一、概述本便携式气体检测仪（以下简称检测仪）采用了最先进的大规模集成电路技术，国际标准智能化技术水准设计技术及专有数字模拟混合通讯技术而设计的完全智能化的气体检测仪。
检测仪采用自然扩散方式检测气体，敏感元件采用优质气体传感器，具有极好的灵敏度和出色的重复性，使用和维护方便，极大的满足了工业现场安全监测对设备可靠性的要求，外壳采用高强度工程塑料，强度高、手感好、并且防水、防尘、防爆。
本检测仪广泛应用于石油、化工、环保、冶金、炼化、燃气输配、生化医药、农业等行业。
本产品设计、制造、检定遵守以下国家标准：《爆炸性环境第1部分：设备通用要求》《爆炸性环境第4部分：由本质安全型“i”保护的设备》《便携式可燃气体探测器第3部分：测量范围为（0~100）%LEL的便携式可燃气体探测器》JJG693-2011《可燃气体检测报警器的检定均规程》JJG365-2008电化学氧测定仪检定规程JJG695-2003硫化氢气体检测仪检定规程JJG915-2008一氧化碳检测报警器检定规程二、结构特征及工作原理结构功能对照表1、2、3 报警指示灯窗口7 气体感应孔4 左键8 充电口5 中键9 液晶屏6 右键检测仪结构：主要由壳体、线路板、电池、显示屏、传感器、充电器等部件组成工作原理：电化学式和催化燃烧式三、技术特性常规气体检测范围：气体种类量程低报警点高报警点分辨率EX (0~100)%LEL 20%LEL 50%LEL 1%LELH2S (0~100)PPM 10PPM 20PPM 1PPMCO (0~1000)PPM 200PPM 500PPM 1PPMO2 (0~30)%VOL %VOL %VOL %VOL其他组合气体请联系公司响应时间：T＜30s指示方式：LCD显示实时数据及系统状态发光二极管、声音、振动指示报警、故障及欠压工作环境：温度-20℃~50℃;湿度＜95% RH（无结露）工作电压：(锂电池容量2000mAh)防爆标志：Ex ib IIB T3 Gb充电时间：6h~8h待机时间：大于8小时传感器寿命2年尺寸：130*65*45(mm)重量：四、功能与操作开机自检及预热过程探测器在关机状态下，按下中键约3秒，伴随两声“滴滴”，探测器显示屏的背光点亮，此时探测器由关机进入开机状态，同时屏幕显示欢迎界面。

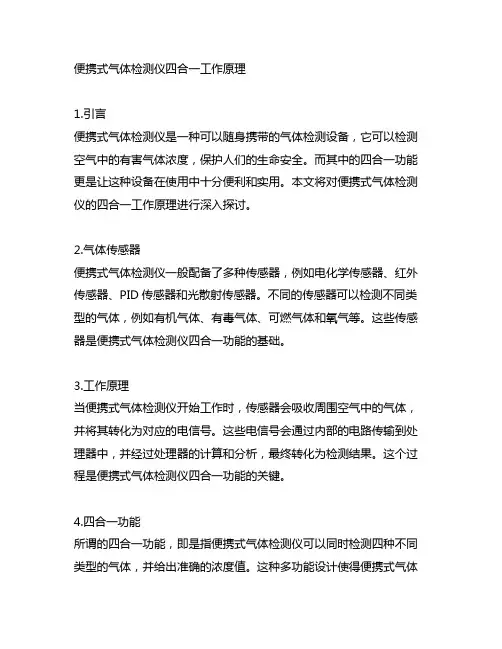

便携式气体检测仪四合一工作原理1.引言便携式气体检测仪是一种可以随身携带的气体检测设备，它可以检测空气中的有害气体浓度，保护人们的生命安全。
而其中的四合一功能更是让这种设备在使用中十分便利和实用。
本文将对便携式气体检测仪的四合一工作原理进行深入探讨。
2.气体传感器便携式气体检测仪一般配备了多种传感器，例如电化学传感器、红外传感器、PID传感器和光散射传感器。
不同的传感器可以检测不同类型的气体，例如有机气体、有毒气体、可燃气体和氧气等。
这些传感器是便携式气体检测仪四合一功能的基础。
3.工作原理当便携式气体检测仪开始工作时，传感器会吸收周围空气中的气体，并将其转化为对应的电信号。
这些电信号会通过内部的电路传输到处理器中，并经过处理器的计算和分析，最终转化为检测结果。
这个过程是便携式气体检测仪四合一功能的关键。
4.四合一功能所谓的四合一功能，即是指便携式气体检测仪可以同时检测四种不同类型的气体，并给出准确的浓度值。
这种多功能设计使得便携式气体检测仪在现场应急处理和日常安全检测中都能发挥重要作用。
这也是便携式气体检测仪与传统检测设备的显著区别。
5.我的观点在我看来，便携式气体检测仪的四合一功能不仅是技术上的突破，更是对人们生命安全的极大关注。
在工业生产、建筑施工和户外活动等各种场景中，便携式气体检测仪的作用不可替代，它保障了人们的生命健康和生产安全。
6.总结便携式气体检测仪的四合一工作原理是多种传感器协同工作，通过电路和处理器将采集到的气体转化为检测结果。
这种技术手段使得便携式气体检测仪具备了多功能检测的能力，同时也提高了使用者在危险环境中的应急反应能力。
在未来，便携式气体检测仪将会迎来更加广阔的发展空间，为人们的安全保驾护航。
通过以上文章，我已经对便携式气体检测仪的四合一工作原理有了更加深入和全面的了解。
希望这篇文章也能给你带来一些启发和灵感。
便携式气体检测仪的四合一功能不仅是技术上的突破，更是对人们生命安全的极大关注。
四合一气体检测仪使用方法本操作以GasAlertMicroClip为例1、仪表简介1.1检测仪的示意图1.2部件示意图部件项目描述1 视觉报警LED灯2 液晶显示屏（LCD）3 听觉报警器4 按钮5 传感器6 充电接口7 鳄鱼夹1.3相应的参数：检测仪：1、2、3 或 4 －气体检测仪自动归零：是校准：自动背景光：报警条件（自动）和根据指令重新启动全功能自检：传感器、电路以及电池是否完好；声音/闪光警报传感器：插入式电化传感器（有毒气体和氧气）；插入式催化型传感器(LEL)用户选项：调整STEL 周期（5 到15 分钟，1 分钟间隔）；设置校准跨度范围和到期日；切换开/关；提示音；启动时自动执行氧气校准；启动时LEL、CO 和H2S 自动归零；锁定警报；“SAFE”显示功能（不显示气体浓度，除非读数发生变化）；用于静默操作的静音模式；校准过期时强制校准；校准锁定（校准必须通过IR 调用）；强制执行冲击测试；冲击测试提示；LCD 语言选择（英语、法语、德语、葡萄牙语和西班牙语）；选择测量0-100% LEL（爆炸下限）或甲烷气体0-5.0% v/v ；禁用警报设置点（设为零则关闭）；校准到期日（1 到365 天，设为零则关闭）；提示音（启用后每隔10 秒响一次）；启用/禁用个别传感器报警指示器：以声、光和振动警报清楚地告知报警级别可视警报：广角LED 闪光警报光柱LCD 显示探测到的气体和所处的报警级别声音警报：95+ 分贝可变脉冲声音警报，距离11.81 英寸/ 30 厘米（100 分贝典型）振动警报：在气体报警条件下或任何报警状态下发出振动警报其他：电量不足警报、超量程警报、多气体警报和传感器缺失警报警报级别：针对所有气体的瞬时低限警报；针对所有气体的瞬时高限警报；针对H2S、CO 的TWA（时间加权平均值）和STEL（短期曝露极限）警报；OL（超限警报）LCD：不间断的字母数字式气体读数和状态显示，可显示：探测到的气体：H2S、CO、O2、可燃气体（0-100% LEL 或0-5.0% 甲烷）气体浓度：不间断地同时显示当前气体的浓度（ppm、%LEL 或% v/v）STEL/TWA ppm：根据指令记录STEL 和TWA 浓度及显示信息峰值ppm 或%：根据指令记录和显示峰值气体浓度及显示信息报警设置点：启动时显示检测：全功能自检：启动时执行全功能自检电池：不间断供电通用规格：坚固的合成材料，带有连体的防震外罩工作温度：-4 到136 oF / -20 到58 oC温度代码：T4湿度：0% 到95% 相对湿度（非冷凝）EMI/RFI：符合EMC 导则89/336/EEC侵入性：IP66/67（预期）电池供电时间：长达12 小时（典型）规格：4.2 x 2.4 x 1.4 英寸/10.7 x 6.0 x 3.6 厘米重量：5.6 盎司/160 克事件记录：可记录并传输多达10 个气体报警事件事件信息：气体种类、峰值浓度（ppm 或%）；警报持续时间（以分和秒计算）；报警后经过的时间（以天、小时和分计算）、剩余电量、序列号、自检、累计警报时间数据记录器：可供用户下载的数据记录器数据记录仪：所有事件及情况采样率：出厂设置为间隔15 秒存储：16 小时；当写满后，最新的数据会覆盖最早的数据（回绕功能）担保：保修2 年（包括所有传感器）2、操作指南2.1显示项目项目描述1 警报状况2 传感器自动跨度调整3 气瓶4 气体标识5 电量指示6 静音模式7 数值8 传感器自动归零按钮功能说明•启动检测仪，按O•关闭检测仪，按住O直到OFF（关机）标识倒计时完成，LCD关闭。
便携式“四合一”气体检测仪使用方法一、基础知识1、生产过程中常见的有毒、有害气体介绍在生产过程中对财产与人的健康、生命造成危害的因素大体上可以分为物理、化学与生物三个方面。
其中化学因素的影响危害性最大。
而有毒有害气体又是化学因素中最普遍、最常见的部分。
根据危害，我们将有毒有害气体分为可燃气体与有毒气体两大类。
有毒气体又根据他们对人体不同的作用机理分为刺激性气体、窒息性气体和急性中毒的有机气体三大类。
2、常用的气体检测浓度单位★ppm 指百万分之一体积比浓度，英文：Part per Million★%VOL 指体积百分比浓度，英文：VOLume Percentage 。
★LEL 是指爆炸下限,它是针对可燃气体的一个技术词语。
可燃气体在空气中遇明火种爆炸的最低浓度，称为爆炸下限一简称“LEL”。
英文：Lower Explosion Limited 。
空气中可燃气体浓度达到其爆炸下限值时，我们称这个场所可燃气环境爆炸危险度为百分之百，即100%LEL。
如果可燃气体含量只达到其爆炸下限的百分之十，我们称这个场所此时的可燃气环境爆炸危险度为10%LEL；对环境空气中可燃气的监测，常常直接给出可燃气环境危险度，即该可燃气在空气中的含量与其爆炸下限的百分比来表示：[%LEL]；所以，这种监测有时也被称作“测爆”，所用的监测仪器也称“测爆仪”。
具体指标如下：若使用测爆仪时,被测对象的可燃气体浓度≤爆炸下限20%(体积比、下同)；若使用其他化学分析手段时，当被测气体或蒸气的爆炸下限≥10%时，其浓度应小于1%；当爆炸下限小于10%、≥4%时,其浓度应小于0.5%；当爆炸下限小于4%、≥1%时，其浓度应小于0.2%。
若有两种以上的混合可燃气体，应以爆炸下限低者为准。
1ppm=1/1,000,000密闭空间，如果将1立方米看作一个密闭空间，则1立方厘米就是1ppm。
ppm是极微小的体积单位，一般用在可燃气微小泄漏及有毒气体泄漏检测。
