BW MC-4 新品四合一气体检测仪 简体中文说明书

四合一气体检测仪使用说明一、使用前须知1.产品技术参数2.产品简介本仪器是一款便携式多气体检测仪，它能同时连续检测4种气体:O2，LEL(可燃气体)，CO，H2S。

每种气体浓度读数都会显示在液晶显示屏上。

仪器提供用户可自行设置的低浓度/高浓度报警，及STEL/TWA报警功能。

当检测结果超出预先设置的报警设定值，仪器便以声、光及振动报警提醒用户。

3.仪器整机视图传感器窗口AS8930采样泵连接点液晶显示屏向下按键向上按键光报警充电接口开机/关机按键确认按键声报警二、操作说明1.仪器操作———————————————————————————————————————————————开机蜂鸣并伴有振动，液晶显示屏上所有的图标和字段都将点亮，接着屏幕将显示仪器软件版本。

之后，仪器进入18秒钟的倒计时，当倒计时完成后，仪器进入常规的气体读数模式。

关机持续3秒，待仪器3次蜂鸣后即可关机。

背光灯2.气体读数模式开机后进入气体读数模式，将开始对全部四种气体(O2,LEL,CO,H2S)度报警设定值(包括STEL/TWA报警设定值)，仪器就会发出报警。

在报警状态下，仪器按一定频率就会发出低频蜂鸣(低浓度报警)，高频蜂鸣(高浓度报警)，光报警以及振动报警。

当气体浓度低于报警设定值时，仪器将返回键进入另外4个模式。

3.峰值显示模式可前进至峰值显示模式。

在此模式下，屏幕将显示有毒气体和可燃气体传感器所测得的峰值气体浓度读数，氧气传感器测得4.TWA读数观察模式]键3次，仪器进入TWA读数观察模式，在该模式下，屏幕上出现[ TWA ]字符以及两个有毒气体传感器测得的TWA(时间平均暴露量极限)数值。

TWA值在每次仪器断开电源后将重新设置，而该时间基———————————————————————————————————————————————准设定为8小时。

TWA只对有毒气体有效，若仪器为无毒气体传感器，该项将不显示。

5.STEL读数观察模式在气体读数模式下，按[]键4次，仪器进入STEL读数观察模式，在该模式下屏幕上出现[ STEL ]字符以及两个有毒气体传感器测得的STEL数值这两个有毒气体传感器的STEL(短期暴露极限)在每次仪器断开电源后将重新设置，而STEL时间基准设定为15分钟。

Impulse X4 系列便携式复合气体检测仪操作说明书！重要提示：！在首次使用仪器以前请认真阅读本手册，您将会掌握仪器正确的使用方法和了解仪器的功能，包括操作，维护，功能设置等内容。

！为了使操作者更安全，请按照手册中的要求，定期对仪器进行标定。

！如果在使用过程中，遇到的故障或问题在本手册中没有提到，请直接联系制造商Zellweger Analytics，或联系当地的代理商/服务商。

！警告和注意：·更换任何元器件都有可能损坏仪器的本质安全结构。

·如果需要使用存储卡，请选用Zellweger Analytics 提供的存储卡（订货号2566-0435），使用其它的存储卡有可能损坏仪器的本质安全结构。

·在允许的储存期之后激活检测器，有可能影响仪器的使用性能和保质期。

·应使用许可的5号干电池，如劲量电池，不要使用质量低下的干电池，以免影响仪器的本质安全性能。

·在更换电池时，应同时更换2节型号相同的新电池。

·在电池欠压提示后，应尽快更换新电池，以免旧电池漏液损坏仪器。

·在低温环境下，电池的寿命会缩短。

·更换电池时，应该在安全环境下进行。

·当更换任何一个传感器的情况下，都需要对仪器进行标定。

·在每天使用以前，应完成仪器的自检过程。

·定期的对仪器用标气进行测试，检查声、光、振动报警是否正常。

·标定时应选用厂家或国家认证合格企业提供的标准气体。

·标定时应在良好通风的环境下进行，以避免污染。

·不要在仪器电量不足的情况下标定。

·不要在富氧的环境下使用本仪器。

·可燃气体传感器的灵敏度会受到高浓度硫化物，卤素化合物，含硅化合物，以及含铅气体或蒸汽的影响，也叫“中毒”，应避免在以上的环境中使用仪器，如果必须使用，则使用完后应对仪器进行检测和标定，以免影响以后的使用。

MC-4四合一气体检测仪产品简介：BW多气合一气体检测仪是加拿大BW公司推出的经济型手持检测仪。

BW多气合一气体检测仪采用了先进的传感器，可以同时检测一、二、三、四种不同类型的气体。

BW多气合一气体检测仪是原装整机进口，性价比很高。

产品特点：●体积小重量轻●防震外壳坚固耐用，适用于恶劣的环境下使用●LCD连续实时地显示气体浓度和对应的●两节五号干电池NiMH可充电电池(运行16小时)●具有95分贝的听觉检测仪和两个明亮广角的视觉检测仪●仪器内置震动警报器，适合于高噪音的环境下使用●背景灯：光线偏暗时/警报时/用户按下按钮时背景光自动打开●四级报报警：低限和高限报警适合于全部气体，TWA（时间加权平均值）和STEL（短时间暴露值）报警适用于H2S及CO，OL（超量程报报警）适合于可燃性气体●简单的自动校准标定程序和插接式可更换电化学传感器●记录TWA，STEL和峰值气体成份和浓度在需要时显示●全功能自测试：传感器，电池和电路完整性，声光振动三种报警●随机配带：传感器，两节碱性五号电池，鳄鱼夹，标定软管，标定盖和中文说明书技术规格：检测气体：H2S(0-100ppm或0-200ppm)CO(0-500ppm,0-1000ppm)O2(0-30.0%)可燃气体(0-100%LEL或0-5.0%vol甲烷)传感器类型：H2S, CO, O2:单一插拔式电化学电池可燃气体：插拔式催化珠校准：自动校准和归零背景灯：按下按钮后开启，5秒钟后关闭。

在报警发生时亦会开启。

报警指示：清晰地以听觉和视觉两种方式指示警报级别视觉报警：闪烁的广角警报透镜和两个红色的LED警示灯和LCD读数及警报级别听觉警报：距离检测仪12cm 处 95 分贝的可变脉冲蜂鸣器振动报警：处于报警状态和其他报警情况脉冲振动其他警报：低电量，超量程，关闭警告，传感器故障显示：液晶数字显示读数和状态说明读数：开机自检后显示气体的成份/浓度TWA/STEL：记录STEL和TWA暴露值显示峰值：可按要求记录和显示气体的暴露峰值报警设置：自动激活时显示或启动探测仪时显示测试：启动时（自动）全功能自测试一般规格：坚固的复合材料及完整的防冲击保护层工作温度：-20至58度（可燃气体传感器工作温度+50°C至+58°C经由CSA-International认证，准确性±5%。

便携式四合一气体检测仪操作说明四合一气体检测仪操作规程便携式四合一气体检测仪操作规程范围本规程规定了设备启动前，对罐内气体实施检测，四合一气体检测仪的检查准备，检测操作步骤及安全注意事项。

本规程适用于机械便携式四合一气体检测仪操作规程范围本规程规定了设备启动前，对罐内气体实施检测，四合一气体检测仪的检查准备，检测操作步骤及安全注意事项。

本规程适用于机械清洗项目对各类储油罐清洗前的气体检测操作。

规范性引用文件可燃气体检测报警器使用规范四合一气体检测仪检测前的检查准备检查电池电量是否充分（3.3V以上），不充分适时充电；检查进气口气滤有无杂物堵住，堵住需清理干净或更换；操作步骤：开机操作：按［MODE］键并保持1秒，LCD显示“on”，LED亮，峰鸣器响一声，仪器开机；显示版本号，同时进行预热和自检。

预热和自检完成致10秒倒计时结束，仪器进入检测模式，确认仪器运行正常。

确认的确在抽新鲜空气，确认氧气指示计的指示值的确为20.9%。

将取样管端部插入测试点中，待测试值变化稳定后，读数并记录。

从测试点中拿出取样管，置于空气中，待LED显示值回复到空气中状态后，再进行下一测试点测试。

关机操作：按住按键不放，LCD显示5秒倒计时，倒计时结束后LCD显示“off”，随后仪器无显示，仪器关机。

注意事项：仪器更换电池或简单维护和修理时应在安全场所进行。

传感器和仪器要注意防水和杂质。

仪器长期不工作时，应关机，置于干燥、无尘、符合储存温度的环境中。

调整好的仪器不要随便打开盖。

硫化氢气体检测报警仪操作规程范围本标准规定了设备启动前，对罐内气体实施检测，硫化氢检测仪的检查准备，检测操作步骤及安全注意事项。

本标准适用于机械清洗项目对各类储油罐清洗前的气体检测操作。

规范性引用文件《COWS施工手册》硫化氢检测仪检测前的检查准备检查电池电量是否充分，不充分更换；检查进气口不被杂物堵住，堵住清理干净；操作步骤：开机操作确认电池已经装入仪器，按住按键3秒，LCD显示“on”，红色LED亮，蜂鸣器响一声，振动器振动，仪器开机。

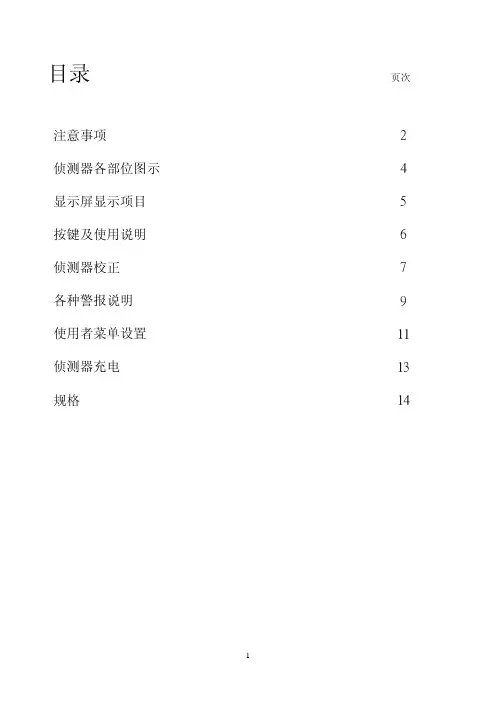

目录页次注意事项 2 侦测器各部位图示 4 显示屏显示项目 5 按键及使用说明 6 侦测器校正7 各种警报说明9 使用者菜单设置11侦测器充电13规格14注意事项：(1)使用前请详阅说明书。

(2)为安全起见，本侦测器应由合格人员操作维护。

(3)使用替代零件可能导致本质安全防爆失效。

(4)原厂建议使用侦测器前以气体浓度超过高警报设定点的气体测试探头对测试气体的反应，并确认警报灯和警报声正常，读值不正确应立即校正。

(5)建议第一次使用前或在探头遭污染时，用标准气体校正本气体侦测器，而后定期做校正，建议至少每180天（六个月）做一次校正。

(6)可燃性气体探头出厂时是以甲烷校正（50%LEL methane），如用以侦测其它可燃性气体，应以目标气体校正。

(7)超出范围的%LEL读值可能代表浓度已达爆炸程度。

(8)请勿在危险区域更换电池或充电。

(9)除非说明书中有说明，或是说明书中列为可更换的零件，请勿拆卸或调整本侦测器，更换零件请用原厂零配件。

(10)请勿将侦测器浸入水或其它液体中。

(11)避免可燃性气体探头接触到铅（lead）、硅（silicones）和碳氢氯化物（chlorinated hydrocarbons）。

虽然某些有机蒸气（如有铅汽油和碳氢卤素）可能使探头暂时失效，但多数情况下经校正即可恢复正常。

(12)任何读值快速跳升并随即下降或读值呈不稳定变化可能表示气体浓度已超过量测上限，存在危险。

(13)本侦测器应使用原厂提供的充电器充电，否则可能导致火灾或爆炸。

(14)详读充电器所提供的使用说明及注意事项，否则易导致火灾、电击，或造成其它的人身伤害。

(15)不要以灌充丁烷的打火机测试可燃性气体探头，这么做会使探头受损。

GasAlertMicro Clip侦测器的各部位图示：项目描述①视觉报警LED灯②液晶显示屏（LCD）③听觉报警器④按钮⑤传感器⑥充电界面⑦鳄鱼夹显示屏显示项目：项目描述①警报状况②传感器自动跨度调整③气瓶④气体标识⑤电量指示⑥静音模式⑦数值⑧传感器自动归零侦测器按键及使用说明：按钮描述z启动检测仪，按○z关闭检测仪，按住○直到OFF（关机）标识倒计时完成，LCD关闭。

X-4便携式四合一气体检测仪（气体检测报警器）使用说明书Operatiom Manual目录1、概述2、结构特征3、技术特性4、功能与操作5、菜单操作6、使用注意事项7、常见故障及其解决方法8、储存9、配件及其它10、附表一、概述本便携式气体检测仪（以下简称检测仪）采用了最先进的大规模集成电路技术，国际标准智能化技术水准设计技术及专有数字模拟混合通讯技术而设计的完全智能化的气体检测仪。

检测仪采用自然扩散方式检测气体，敏感元件采用优质气体传感器，具有极好的灵敏度和出色的重复性，使用和维护方便，极大的满足了工业现场安全监测对设备可靠性的要求，外壳采用高强度工程塑料，强度高、手感好、并且防水、防尘、防爆。

本检测仪广泛应用于石油、化工、环保、冶金、炼化、燃气输配、生化医药、农业等行业。

1.1本产品设计、制造、检定遵守以下国家标准：GB3836.1-2010《爆炸性环境第1部分：设备通用要求》GB3836.4-2010《爆炸性环境第4部分：由本质安全型“i”保护的设备》GB15322.3-2003《便携式可燃气体探测器第3部分：测量X围为（0~100）%LEL的便携式可燃气体探测器》JJG693-2011《可燃气体检测报警器的检定均规程》JJG365-2008电化学氧测定仪检定规程JJG695-2003硫化氢气体检测仪检定规程JJG915-2008一氧化碳检测报警器检定规程二、结构特征及工作原理2.1结构功能对照表1、2、3 报警指示灯窗口7 气体感应孔4 左键8 充电口5 中键9 液晶屏6 右键2.2检测仪结构：主要由壳体、线路板、电池、显示屏、传感器、充电器等部件组成2.3工作原理：电化学式和催化燃烧式三、技术特性常规气体检测X围：气体种类量程低报警点高报警点分辨率EX (0~100)%LEL 20%LEL 50%LEL 1%LELH2S (0~100)PPM 10PPM 20PPM 1PPMCO (0~1000)PPM 200PPM 500PPM 1PPMO2 (0~30)%VOL 19.5%VOL 23.5%VOL 0.1%VOL其他组合气体请联系公司响应时间：T＜30s指示方式：LCD显示实时数据及系统状态发光二极管、声音、振动指示报警、故障及欠压工作环境：温度-20℃~50℃;湿度＜95% RH（无结露）工作电压：DC3.7V(锂电池容量2000mAh)防爆标志：Ex ib IIB T3 Gb充电时间：6h~8h待机时间：大于8小时传感器寿命2年尺寸：130*65*45(mm)重量：0.5kg四、功能与操作4.1开机自检及预热过程探测器在关机状态下，按下中键约3秒，伴随两声“滴滴”，探测器显示屏的背光点亮，此时探测器由关机进入开机状态，同时屏幕显示欢迎界面。

四合一气体检测仪使用说明一、产品概述四合一气体检测仪是一种测量环境中有害气体浓度的仪器。

它可以同时检测并显示环境中的氧气（O2）、可燃气体（LEL）、二氧化硫（SO2）和一氧化碳（CO）的浓度。

该仪器适用于工业生产、矿井、环境监测、有毒气体泄漏响应等场合。

二、仪器部件及功能1.仪器外壳：为仪器提供防尘、防水、耐腐蚀的保护；2.显示屏：用于显示测量结果；3.开/关按钮：用于启动和关闭仪器；4.校准按钮：用于仪器校准；5.报警指示灯：用于指示气体浓度超过设定的报警阈值；6.充电接口：用于连接电源适配器进行充电；7.传感器接口：用于连接传感器模块；8.手柄：方便携带和操作仪器。

三、使用准备1.将四合一气体检测仪连接到电源适配器进行充电，直至电池充满；2.打开充电接口上的盖子，插入电源适配器；3.仪器充电完成后，断开充电器；4.将传感器模块插入传感器接口，并轻轻旋转至固定位置。

四、仪器校准1.液晶屏显示校准菜单，按下校准按钮进入校准模式；2.选择需要校准的气体类型，按下校准按钮确认；3.进入校准过程后，仪器会自动显示所需要的校准气体浓度；4.使用校准气体进行校准时，将校准气体接入仪器的气管，并等待测量结果稳定；5.当显示屏上的测量结果稳定后，按下校准按钮，确认校准完成。

五、仪器使用1.打开仪器开关，仪器开始工作；2.仪器启动后，显示屏上将显示当前环境中的氧气、可燃气体、二氧化硫和一氧化碳的浓度；3.如需设置报警阈值，按下设置按钮进入设置模式，选择相应的报警阈值，按下确认按钮进行保存；4.当有害气体浓度超过设定的报警阈值时，仪器报警指示灯将亮起，并发出声音警示；5.仪器使用完毕后，关闭仪器开关。

六、注意事项1.仪器在使用前应进行校准，以保证测量结果的准确性；2.仪器应保持干燥，避免日晒雨淋；3.如长时间不使用仪器，请将电量放至低电量状态，以延长电池寿命；4.使用过程中，应注意仪器的工作环境，避免高温、油污等影响仪器使用；七、维护保养1.使用后，请清洁仪器外壳，并存放在干燥通风处；2.不要将仪器摔落或强烈震动；3.定期检查传感器接口是否有松动，并适时更换传感器模块；4.如仪器长时间不使用，请将其置于防潮、防尘的保护袋中。

多气体检测仪使用手册有限保证和责任限制BW Technologies LP (BW) 保证，本产品自交付客户之日起在正常使用和保养情况下两年不会出现材料和工艺缺陷。

本保证仅适用于原客户新购买的、未使用过的产品。

BW的保证责任限于：在保证期由BW自行选择对返回到BW授权服务中心的缺陷产品实行退款、维修或更换。

在任何情况下，BW依据本保证承担的责任均不会超过客户购买产品时所支付的实际价格。

以下情况不属于本保证围：1. 保险丝、一次性电池或使用过程中产品正常磨损和破损所需的定期更换零件；2. 根据BW鉴定，任何因误用、改装、疏忽或由事故或不正常操作、处理或使用而损坏的产品；3. 任何由非授权经销商维修或在产品上安装未经许可的零部件所造成的损坏或缺陷；本保证所列出的责任受以下条件限制：1. 正确保管、安装、校准、使用、维护并遵守产品手册说明和BW的任何其他适用建议；2. 客户及时就任何产品缺陷通知BW，必要时，应迅速对产品进行修复。

除非从 BW收到客户的发货指示，否则不能返回任何产品；3. BW有权要求客户提供购买凭证，如原始发票、销售契约或包装收据，以确定产品是否在保证期。

4. 客户同意本保证是客户唯一的赔偿条款，并代替其他全部保证，无论是明示的或暗示的、包括但不限于对于特殊目的适销性或适合性的任何暗示保证。

不论是由于违反本保证还是依据合同、侵权行为或信赖或任何其他理论，BW对特殊、间接、偶然或附带产生的任何损坏或损失，包括数据丢失，概不负责。

由于某些国家/地区或州不允许限制暗示保证的条款，或不允许排除或限制偶然或附带产生的损坏，因此本保证的限制和排除情况可能并不适用于每位客户。

如果本保证的任何规定被有资格的司法管辖法院认为无效或不可执行，将不会影响任何其他规定的有效性或可执行性。

联系 BW Technologies by HoneywellEmail: infogasmonitors.: .gasmonitors.加拿大: 1-800-663-4164简介操作手册提供了GasAlertMax XT气体检测仪基本操作信息. 更详细的操作说明参考随即附带的GasAlertMax XT技术参考手册. GasAlertMax XT气体检测仪用于检测有毒有害气体. 仪器属于个人安全防护设备.个人有责任对于报警做出正确的响应.GasAlertMax XT安全信息-请先阅读请严格遵循手册说明和技术参考指导对仪器进行操作, 否则不能充分返回仪器的防护作用使用仪器前请阅读以下注意事项.注意•警告: 任何其他部件的替代会导致本质安全性的降低.•注意: 出于安全考虑, 设备必须由具有资质的专业人员进行操作或维修. 在使用和操作之前请详细阅读产品使用技术手册.•请在第一次使用前给仪器充电. BW 建议在每次工作使用仪器完毕后给仪器充电.•在第一次使用之前给仪器进行标定并定期进行标定维护, 周期取决与使用频率和传感器曝露在毒气环境中的情况以及污损情况. 传感器必须每隔180天（6个月）进行一次标定.GasAlertMax XT操作手册•标定必须在没有有害气体安全环境中进行.•可燃气体传感器工厂标定使用 50% LEL甲烷. 如果检测不同的可燃气体，使用不同气体进行标定.•避免将可燃气体传感器与铅化物, 硅以及含有氯元素的碳氢化合物接触. 尽管某些有机气体（比如含铅的汽油以及含有卤素的碳氢化合物）会暂时导致传感器被抑制, 多数情况下, 传感器可通过标定恢复.•BW 要求使用已知浓度气体对可燃气体进行检测, 当传感器暴露在有污染物以及有毒物质比如硫化物, 硅蒸汽, 以及含有卤素的碳氢化合物等环境中后.•BW 要求每天使用前对仪器进行通气测试, 将仪器放置在超过报警设置值的气体浓度中确认仪器的声光报警在超过报警浓度数值后能够正常工作. 如果不能, 请对仪器进行标定.•注意: 高浓度LEL读数指示表明爆炸浓度.•传感器在读数快速上升以后出现不稳定的读数减少, 可能说明气体浓度已经超过了测量的上限值, 这个是很危险的.•仅用于氧气浓度不超过20.9%(V/V) 的具有潜在爆炸性的环境中.•GasAlertMax XT 过度暴露在某一浓度的可燃气体中会影响传感器器件正常工作.如•由于高浓度可燃气体引起的报警.•BW采样泵 (XT-RPUMP-K1) 仅适用于 GasAlertMax XT.•警告:错误地使用锂电池 (MX-BAT01) 可能造成火灾或者化学危害. 请勿拆卸, 加热或丢弃.•警告:不要使用其他锂电池作为 GasAlertMax XT 的电源. 这样可能引起燃烧或者爆炸. 订购或更换 MX-BAT01 锂电池, 联系 BW Technologies by Honeywell.•警告:锂聚合物电池放置在 266°F (130°C) 10 分钟会燃烧和爆炸.•废弃的锂电池. 不可拆卸和丢弃在火中.•儿童勿靠近锂电池.•所有标定气瓶必须使用被动流量阀和必须符合以下压力规格:•抛弃式气瓶 0-3000 psig/70 bar•重复使用式气瓶 0-3000 psig/70 barGasAlertMax XT 外部描述项目描述1 可视报警指示 (LEDs)2 采样泵快速连接器3 采样泵灰尘及水汽过滤器4 按键5 背夹6 充电及IR红外通讯口7 扩散面板锁定螺钉8 扩散面板9 声音报警10 液晶显示屏显示单元按键气瓶连接注意标定必须在没有有害气体的安全区域进行. 请不要在充电或刚刚充电完毕时进行标定.注意标定时所用通气管最长不超过3英尺（1 m）.1. 按住○直至仪器出现OFF 关机倒计时. 继续按住○仪器进入标定暂时的关闭状态.2. 仪器重新开启进入CAL 标定倒计时. 继续按住○直到倒计时结束进入标定状态.3. 当仪器对所有传感器进行调零时, 屏幕上会闪烁图标. 如果有传感器调零失败, 这该传感器不能进行标定. 当自动调零结束, 屏幕上显示APPLY GAS.4. 参考气瓶与仪器的连接（第7页）. 连接上被动流量阀和标准气体.注意标定时, 扩散面板必须安装在仪器上.屏幕上会有图标闪烁. 在检测到有效数量的气体后（30秒）, 仪器会发出蜂鸣声. 当仪器在标定时, 屏幕上会闪烁.LCD 会显示CAL DUE. 接下去, 屏幕显示每一个传感器的标定周期. 最后, LCD 显示（比如）CAL DUE d.注意标定可以再任何时候终止. 若要终止标定, 按○. CAL ABORTED 会显示在屏幕上.注意如果启动了Latched Alarms报警锁存功能, 在报警状态时仪器会持续低和高报警（声音,光和振动）, 直到手动确认报警后消除. 当然此时气体浓度应该在报警设定值之下. 通过按○30秒可以暂时关闭声音报警, 但是LCD屏幕仍然会显示最高浓度数值直到报警条件不再存在. 开启、关闭Latching Alarms 功能需要通过 Fleet Manager II设定.操作菜单如果需要更改仪器的参数和参看部信息需使用红外数据套件, Fleet Manager II 软件. 参看GasAlertMax XT技术参考指南和Fleet Manager II 操作手册l. 对于用户和传感器选项，参考以下信息:仪器设置•开机信息（顶行）: 输入一行文本信息, 开机时在LCD上显示（最大25个字符）.•开机信息（底行）: 输入一行文本信息, 开机时在LCD上显示（最大25个字符）.•自检错误锁定(传感器报警锁定): 如果传感器在开机时候检测失败,同时Lockout on Self-Test自检锁定功能开启, Safety Lock On 会显示在LCD上,同时仪器关机.•安全模式: 该功能开启时, SAFE 会一直显示在屏幕上，除非发生报警.•工作状态指示: 工作状态指示能够周期性的提供声音提示, 表明仪器正在正常工作状态. 如果需要更改声音提示周期(每隔1-120 秒), 在Confidence Interval 选项中输入数值. 在电池电量低的状态下该功能会自动关闭.•报警锁存: 报警锁存功能能够是仪器在发生报警时锁定报警, 连续发出声光和振动报警提示. 按确认件可以取消报警. 可视报警可以按住○保持30秒后关闭, 但LCD会继续显示峰值读数浓度直到报警条件消失.•强制标定: 该功能会检测传感器标定周期是否有效,如果仪器超过设定的标定周期,仪器会强制要求仪器进行标定. 用户可以通过Calibration Interval选项设定标定周期(0-365 天).•IR标定锁定: (必须使用IR设备进行标定) 使用该功能时仪器可以进行自动调零, 但是传感器标定必须通过IR接口设备或是MicroDock II管理台来进行.•强制通气测试: 该功能要求用户使用仪器前必须对传感器进行通气测试, 确保仪器传感器对目标气体有正确的响应. 用户可以在Bump Interval选项中设定通气测试的周期 (0-365 天).•地点设定: 如果开启，可以输入连续数字 (1-999) 设定不同区域地点.•强制采样泵测试: 若该功能开启, 开机测试采样泵工作是否正常.•数据记录周期 (秒): 用户可以根据需要更改数据记录周期(1-120 s).•工作状态提示周期 (秒): 仪器提示周期(1-120 s) .•语言: 用户可以通过Fleet Manager II 软件选择自己需要的显示的语言English, Français (法语), Deutsch (德语), Español (西班牙语), 或Português (葡萄牙语).传感器设置(H2S, CO, LEL, O2)•关闭传感器: 开启和关闭传感器.•标气浓度 (ppm): 设定每个传感器标定时标准气体浓度. 设定的标定气体浓度必须与标准气瓶的浓度一致.•标定周期Calibration Interval: 设定下次标定间隔时间 (0-365).•通气测试周期Bump Interval: 设定通气测试周期 (0-365).•低报警Low Alarm (ppm): 设定每个传感器的低报警值.•高报警High Alarm (ppm): 设定每个传感器的高报警值.•TWA 报警 (ppm): 设定 (TWA) 报警值 (仅对毒气传感器).•STEL 报警 (ppm): 设定 (STEL) 报警值 (仅对毒气传感器).•STEL 周期设定 (分钟): 设定 (STEL) 间隔时间5-15 分钟 (仅对毒气传感器).•TWA 周期设定: TWA 周期设定用于设定计算时间超过4-16小时的气体浓度平均值, 确保工人能够安全离开区域.•修正系数Correction Factor (%): 修正系数用于甲烷以外的碳氢化合物. 修正系数仅用于甲烷标定的传感器.•50% LEL = (%CH4): 以体积百分比的形式显示LEL读数值.•开机自动调零Auto-Zero on Startup: 开启该功能时, 仪器会在开机时对传感器进行自动调零(H2S, CO, LEL, and O2).•LEL 体积显示 CH4: 开启该功能时候, 仪器显示体积百分比浓度%CH4甲烷气体而不再显示%LEL.•5% LEL Over-span: 如果开启该功能, 仪器自动在给定的标准气体浓度之上的5%LEL进行设定以满足或优于CSA标准.•20.8% Base Reading: 开启该功功能, 仪器显示大气中的氧气浓度为20.8%. 关闭该功能时, 仪器显示大气中的氧气浓度为20.9%.•低报警确认Low Alarm Acknowledge: 通过按○该功能能够暂时关闭由于低报警产生的声音报警. 振动和LED报警仍然工作 (毒气和LEL).维护为了确保仪器保持良好的工作状态, 请按以下要求进行操作.•标定, 通气测试和仪器的日常检测.•维护所有维护, 通气测试, 标定和报警时间等数据.•用柔软的湿布擦拭仪器外壳. 不要使用溶剂, 肥皂, 或是磨擦机器表面.•不要将仪器浸没在液体中.充电警告必须在安全和无害的气体环境中充电, 充电温度在 32°F-113°F (0°C-45°C).在每天工作后对仪器进行充电. 请参照以下流程就说明进行充电:1. 关机.2. 将充电器插入AC电源中.3. 将充电器插头接入到IR端口槽中. 参照以下说明.4. 充电需6个小时.5. 为了达到电池的全部性能, 新电池需完全充放电3次.更换传感器和传感器过滤器警告为了避免人为损坏, 只能使用为该仪器设计的传感器.注意仪器可以配置 1, 2,或 3种气体或包含模拟传感器. 需要更黄传感器或传感器过滤器请参照以下信息.1. 关机.2. 将采样泵进气口接口连同螺丝取下.3. 将后盖上的六个螺钉取下.4. 由于采样泵的采样管连接在仪器前后外壳上, 打开后盖时注意将后盖先向上抬起然后向左翻开. 将前后盖并排平放.5. 取下PCB板上的螺钉.6. 将PCB板向上取出并向左翻开. 将PCB板传感器向上地放置在后盖上.7. 将传感器滑出（氧气传感器拔出）.8. 插入新的传感器并更换传感器过滤膜.9. 组装好仪器并重新上好螺丝.10. 重新装上六个螺丝.11. 必须重新安装上采样泵和水汽过滤器.12. 安装采样泵接口和固定螺丝.13. 开机然后重新标定新传感器, 请参看标定.技术规格外形尺寸: 13.1 x 7.0 x 5.2 cm (5.1 x 2.8 x 2.0 in.)重量: 300 g工作温度: -20°C to +50°C (-4°F to +122°F)存放温度: -40°C to +60°C (-40°F to +140°F)工作湿度: 10% -100% 相对湿度 (非凝结)防护等级: IP66/67报警设置: 用户可更改检测围:H2S: 0 - 200 ppm (1 ppm )CO: 0 - 1000 ppm (1 ppm )O2: 0 - 30.0% vol. (0.1% vol.)可燃气体 (LEL): 0 - 100% (1% LEL) 或 0 - 5.0% v/v 甲烷传感器类型:H2S, CO, O2: 插拔式/电化学可燃气: 插拔式/催化燃烧O2 测量原理: 毛细孔浓度控制传感器报警设置:TWA 报警, STEL 报警, 低报警, 高报警, 复合式报警, 超量程 (OL) 报警, 电池电量低报警, 工作状态提示, 自动关机报警, 采样泵报警声音报警: 95 dB（30cm）不同频率蜂鸣声可视报警: 红色发光二极管 (LEDs)显示: 字符数字式液晶显示背景灯:当仪器开启时背景灯即开启; 10秒钟后背景灯关闭. 当仪器报警时背景灯会再次打开直到报警解除.自检: 开机自检及连续检测标定: 自动调零和标定用户定义选项:开机信息, 自检失败锁定, 安全模式, 工作状态提示, 报警锁存, 强制标定, 红外标定锁存, 强制通气测试, 本机数据记录, 强制测试锁定, 数据记录周期, 工作状态提示周期, 语言选择传感器选项:传感器开启/关闭, 设置标定数值, 设置标定周期, 设置通气测试周期, 设置报警点,设置STEL周期, 设置TWA周期, 开机自动调零开启/关闭, 5% 超余量标定, 低报警确认, 氧气测量, 和可燃气体测量电池运行时间: 锂聚合物充电电池. 13 小时 (一般)制造年份:从产品系列号可以判断制造年份. 字母后的第一二个数字即为制造年份.E.g., MA 108-000001 = 2008 年制造认证的电池:北美用于GasAlertMax XT产品的认证电池:锂聚合物电池，执行标准 EN50020, UL913, C22.2 No. 157充电电池 (MX-BAT01) 温度锂聚合物电池电池 -20°C Ta +50°C T4充电器: 充电适配器首次充电时间: 6 小时一般充电时间: 6 小时质保: 1年质保含传感器认证:CSA 及 U.S. 认证标准 CAN/CSA C22.2 No. 157 / C22.2 152 ANS/UL - 913 /ANSI/ISA - S12.13 Part 1CSA Class I, Division 1, Group A, B, C, and DATEX CE 0539 g II 1 G Ga Ex ia IIC T4 KEMA 08 ATEX 0001IECEx Ga Ex ia IIC T4用于 GasAlertMax XT 检测器的减压阀每次标定和通气测试时需使用减压阀可使用以下规格减压阀:• 0.5 l/min 加压阀• 被动减压阀警告标定气瓶使用被动流量阀必须满足最大压力流量要求规格:• 抛弃型气瓶 0-1000 psig/70 bar• 重复使用型气瓶 0-3000 psig/207 bar配件及附件型号描述数量REG-0.5 0.5L/min主动阀 1REG-DF-1 被动阀 1iERP:125741D6171/0[中文]© BW Technologies 2008.版权所有。

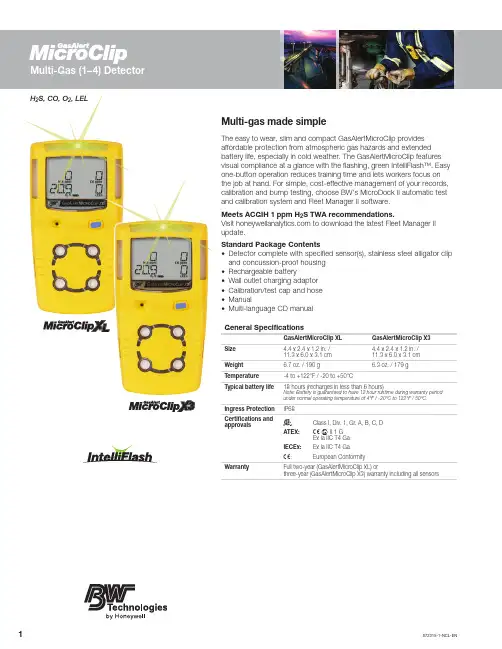

H2S, CO, O2, LELMulti-gas made simpleThe easy to wear, slim and compact GasAlertMicroClip providesaffordable protection from atmospheric gas hazards and extendedbattery life, especially in cold weather. The GasAlertMicroClip featuresvisual compliance at a glance with the flashing, green IntelliFlash™. Easyone-button operation reduces training time and lets workers focus onthe job at hand. For simple, cost-effective management of your records,calibration and bump testing, choose BW’s MicroDock II automatic testand calibration system and Fleet Manager II software.Meets ACGIH 1 ppm H2S TWA recommendations.Visit to download the latest Fleet Manager IIupdate.Standard Package Contents• Detector complete with specified sensor(s), stainless steel alligator clipand concussion-proof housing• Rechargeable battery• Wall outlet charging adaptor• Calibration/test cap and hose• Manual• Multi-language CD manualGeneral SpecificationsGasAlertMicroClip XL GasAlertMicroClip X3Size 4.4 x 2.4 x 1.2 in. /11.3 x 6.0 x 3.1 cm 4.4 x 2.4 x 1.2 in. / 11.3 x 6.0 x 3.1 cmWeight 6.7 oz. / 190 g 6.3 oz. / 179 g Temperature-4 to +122°F / -20 to +50°CTypical battery life18 hours (recharges in less than 6 hours)Note: Battery is guaranteed to have 12 hour runtime during warranty periodunder normal operating temperature of 4°F / -20°C to 122°F / 50°C. Ingress Protection IP68Certifications andapprovals n Class I, Div. 1, Gr. A, B, C, DATEX:X g II 1 GEx ia IIC T4 GaIECEx:Ex ia IIC T4 GaX: European ConformityWarranty Full two-year (GasAlertMicroClip XL) orthree-year (GasAlertMicroClip X3) warranty including all sensorsOrder NumberGasAlertMicroClip 4-Gas Detector GasAlertMicroClip XL GasAlertMicroClip X3GasAlertMicroClip 3-Gas Detector GasAlertMicroClip XL GasAlertMicroClip X3GasAlertMicroClip 2-Gas Detector GasAlertMicroClip XL GasAlertMicroClip X3GasAlertMicroClip 1-Gas Detector GasAlertMicroClip XL GasAlertMicroClip X3Note: To order a unit with black housing, change order number component "-Y-" to "-B-".GasAlertMicroClip Region CodesGas LegendMicroDock IIAutomatic test and calibrationstation (see MicroDock II sectionfor additional information)Confined Space KitOrder NumberCarrying & Protective Accessories Order NumberSampling & Testing EquipmentOrder NumberNote: For complete list of Sampling & Testing Equipment, please refer to the full Price List or contact Honeywell Analytics.Power Options and Spares Order Number *For regions outside North America replace “-NA” with: “-EU” for Europe, “-UK” for United Kingdom and “-AU” for Australia/China.Deluxe Confined Space KitMC-CK-DLOrder detector and calibration gas separately.Test CapMC-TC-1Auxiliary Filter KitMC-AF-K1Easily attaches in the fieldto protect the internal filterManual Aspirator Pump KitMC-AS01For remote sampling; complete with probe,hose, aspirator pump and adaptor capBlack Leather PVC CaseMC2-LC-1Datalogging AccessoriesOrder NumberMicroDock IIOrder NumberReplacement Sensor ScreensOrder NumberReplacement SensorsOrder NumberFor a full list of calibration and testing equipment, please refer to the full Price List or contact Honeywell Analytics.IR Connectivity KitGA-USB1-IRUse for data download andinstrument set-up optionsVehicle Power Adaptor 12-24 V dcGA-VPA-1Direct-Wire Power Adaptor 12-24 V dcGA-PA-3Multi-Unit Power AdaptorGA-PA-1-MC5-NA*Simultaneously charges five detectorsMulti-Unit Cradle ChargerMC2-C01-MC5Simultaneously charges five detectorsNote: Please refer to the instrument’s documentation (shipped with the product or available at ) for complete instructions on common service procedures. Improper servicing or maintenance may affect warranty eligibility. Honeywell assumes no liability for damages resulting from improper servicing or maintenance.LegendService PartsOrder Number Note: Please refer to the instrument’s documentation (shipped with the product or available at ) for complete instructions on common service procedures. Improper servicing or maintenance may affect warranty eligibility. Honeywell assumes no liability for damages resulting from improper servicing or maintenance.How to Replace a Sensor1. With detector OFF , use No. 1 Phillips screwdriver to remove 6screws from back enclosure (E)2. Lift back enclosure (E) straight up3. Use No. 1 Phillips screwdriver to remove 2 screws from backof PCB (D)4. Lift PCB (D) together with battery and sensors (C, G, H, I)straight up5. Remove sensors (C, G, or H) by sliding out or sensor (I) bypulling straight up from PCB (D)6. Insert new sensor (C, G, H, I) into PCB (D)7. Replace PCB (D) and 2 screws and hand-tighten until firm 8. Replace back enclosure (E)9. Replace 6 screws in back enclosure (E) andhand-tighten until firmHow to Replace the Sensor Screen1. With detector OFF , use No. 1 Phillips screwdriver to remove 6screws from back enclosure (E)2. Lift back enclosure (E) straight up3. Use No. 1 Phillips screwdriver to remove 2 screws from backof PCB (D)4. Lift PCB (D) together with battery and sensors (C, G, H, I)straight up5. Remove sensor screen (J) from front enclosure (B)6. Insert new sensor screen (J) into front enclosure (B)7. Replace PCB (D) and 2 screws and hand-tighten until firm 8. Replace back enclosure (E)9. Replace 6 screws in back enclosure (E) andhand-tighten until firm。

四合一气体检测仪的使用方法四合一气体检测仪是一种用于检测环境中气体浓度的仪器，可以同时检测氧气、可燃气体、二氧化硫和一氧化碳的浓度。

它在工业生产、环境监测、安全生产等领域有着广泛的应用。

正确的使用方法不仅可以保证检测结果的准确性，还可以保障使用者的安全。

下面将介绍四合一气体检测仪的使用方法。

1. 准备工作。

在使用四合一气体检测仪之前，首先需要进行一些准备工作。

确保设备已经充电或安装好电池，并且处于正常工作状态。

检查仪器的传感器是否干净，没有被污物覆盖，以免影响检测结果。

另外，还需要准备好相关的防护设备，如手套、口罩等，以防意外发生。

2. 打开仪器。

将四合一气体检测仪放置在平稳的地面上，按下电源开关，等待仪器自检完成。

在自检过程中，不要进行其他操作，以免影响仪器的正常工作。

待仪器显示屏上出现正常工作界面后，即可进行下一步操作。

3. 进行气体检测。

选择需要检测的气体类型，并根据需要进行相关设置。

将检测仪的探头放置在待测气体的位置，等待一定时间，直到仪器稳定显示出当前气体浓度的数值。

在进行气体检测时，需要注意保持仪器与待测气体的接触良好，以确保检测结果的准确性。

4. 记录和分析数据。

当检测仪显示出稳定的气体浓度数值后，可以进行数据的记录和分析。

记录下当前的气体浓度数值，并根据实际情况进行分析。

如果检测结果超出了安全范围，需要立即采取相应的措施，保障人员的安全。

5. 关闭仪器。

在使用完毕后，按下电源开关，将四合一气体检测仪关闭。

将仪器放置在干燥通风的地方，避免阳光直射或潮湿环境，以免影响仪器的使用寿命。

总结。

四合一气体检测仪的使用方法并不复杂，但需要严格按照操作步骤进行。

正确的使用方法不仅可以保证检测结果的准确性，还可以保障使用者的安全。

在使用过程中，需要注意仪器的维护保养，定期清洁和校准，以确保其长期稳定的工作。

希望本文能够帮助您正确、安全地使用四合一气体检测仪。

目录页次注意事项 2 侦测器各部位图示 4 显示屏显示项目 5 按键及使用说明 6 侦测器校正7 各种警报说明9 使用者菜单设置11侦测器充电13规格14注意事项：(1)使用前请详阅说明书。

(2)为安全起见，本侦测器应由合格人员操作维护。

(3)使用替代零件可能导致本质安全防爆失效。

(4)原厂建议使用侦测器前以气体浓度超过高警报设定点的气体测试探头对测试气体的反应，并确认警报灯和警报声正常，读值不正确应立即校正。

(5)建议第一次使用前或在探头遭污染时，用标准气体校正本气体侦测器，而后定期做校正，建议至少每180天（六个月）做一次校正。

(6)可燃性气体探头出厂时是以甲烷校正（50%LEL methane），如用以侦测其它可燃性气体，应以目标气体校正。

(7)超出范围的%LEL读值可能代表浓度已达爆炸程度。

(8)请勿在危险区域更换电池或充电。

(9)除非说明书中有说明，或是说明书中列为可更换的零件，请勿拆卸或调整本侦测器，更换零件请用原厂零配件。

(10)请勿将侦测器浸入水或其它液体中。

(11)避免可燃性气体探头接触到铅（lead）、硅（silicones）和碳氢氯化物（chlorinated hydrocarbons）。

虽然某些有机蒸气（如有铅汽油和碳氢卤素）可能使探头暂时失效，但多数情况下经校正即可恢复正常。

(12)任何读值快速跳升并随即下降或读值呈不稳定变化可能表示气体浓度已超过量测上限，存在危险。

(13)本侦测器应使用原厂提供的充电器充电，否则可能导致火灾或爆炸。

(14)详读充电器所提供的使用说明及注意事项，否则易导致火灾、电击，或造成其它的人身伤害。

(15)不要以灌充丁烷的打火机测试可燃性气体探头，这么做会使探头受损。

GasAlertMicro Clip侦测器的各部位图示：项目描述①视觉报警LED灯②液晶显示屏（LCD）③听觉报警器④按钮⑤传感器⑥充电界面⑦鳄鱼夹显示屏显示项目：项目描述①警报状况②传感器自动跨度调整③气瓶④气体标识⑤电量指示⑥静音模式⑦数值⑧传感器自动归零侦测器按键及使用说明：按钮描述z启动检测仪，按○z关闭检测仪，按住○直到OFF（关机）标识倒计时完成，LCD关闭。

四合一气体检漏仪使用说明书气体检漏仪操作规程四合一气体检测仪具有携带便利、使用快捷、在线检测等特点，在农业、化工、建筑、电力、消防、天然气、钢铁业、石油石化、污水处理等领域有侧紧要的应用，紧要用来四合一气体检测仪具有携带便利、使用快捷、在线检测等特点，在农业、化工、建筑、电力、消防、天然气、钢铁业、石油石化、污水处理等领域有侧紧要的应用，紧要用来检测仪硫化氧、一氧化碳、氧气、可燃气等四种气体的检测仪器，很多人买后不知道怎么用？四合一气体检测仪使用方法：1、进入工作区间之前，必需进行安全确认；确认无安全隐患后，方准进入工作面检测。

当检测仪器报警时，应适时撤出工作面，并在强制通风半个小时以上，再进行检测。

检测人员必需将作业地点检测结果写在确认单上，对检测数据的精准性负全面责任。

2、检测后，按规定确认翻转警示牌。

警示牌要选择在作业地点入口处牢靠地点悬挂，其他人员不得翻动警示牌，同时避开受其他原因影响；工作人员看到绿色面方准进入，作业地点。

当班生产主管应对当班检测人员的工作进行监督检查，确保本规定的有效落实。

3、将探头置于待测环境中，当有被测气体泄漏时，浓度显示的数值变大，当超过报警设定值时，报警指示灯亮，同时发出报警声。

当探头移动到泄漏源时，四合一气体检测仪浓度显示屏显示的数值为。

4、当四合一气体检测仪电池电量低提示时，说明电池已经快没电了，应适时关闭电源，并使用充电器给电池充电，每次充电为10—14小时!5、充电方法：把电源充电器插到AC220V电源插座上，再把充电插头插到探测器的充电插口内，再把四合一气体检测仪电源开关打开，给探测器充电，绿色工作灯亮，电池灯闪亮，显示屏显示————“，充电完成后，关闭电源开关，拔出充电器6、检测人员检测时，要保持两人以上的人数，一人操作，另一人监护，前后保持确定距离，严禁单人作业。

使用四合一气体检测仪必需遵守检测要求，尽职尽责地做好气体检测工作，牢记检测制度，检测方法和掌控标准。

多气体检测仪有限保证和责任限制BW Technologies LP (BW) 保证，本产品自交付客户之日起在正常使用和保养情况下两年内不会出现材料和工艺缺陷。

本保证仅适用于原客户新购买的、未使用过的产品。

BW的保证责任限于：在保证期内由BW自行选择对返回到BW授权服务中心的缺陷产品实行退款、维修或更换。

在任何情况下，BW依据本保证承担的责任均不会超过客户购买产品时所支付的实际价格。

以下情况不属于本保证范围：1.保险丝、一次性电池或使用过程中产品正常磨损和破损所需的定期更换零件；2.根据BW鉴定，任何因误用、改装、疏忽或由事故或不正常操作、处理或使用而损坏的产品；3.任何由非授权经销商维修或在产品上安装未经许可的零部件所造成的损坏或缺陷；本保证所列出的责任受以下条件限制：1.正确保管、安装、校准、使用、维护并遵守产品手册说明和BW的任何其他适用建议；2.客户及时就任何产品缺陷通知BW，必要时，应迅速对产品进行修复。

除非从 BW收到客户的发货指示，否则不能返回任何产品；3.BW有权要求客户提供购买凭证，如原始发票、销售契约或包装收据，以确定产品是否在保证期内。

4.客户同意本保证是客户唯一的赔偿条款，并代替其他全部保证，无论是明示的或暗示的、包括但不限于对于特殊目的适销性或适合性的任何暗示保证。

不论是由于违反本保证还是依据合同、侵权行为或信赖或任何其他理论，BW对特殊、间接、偶然或附带产生的任何损坏或损失，包括数据丢失，概不负责。

由于某些国家/地区或州不允许限制暗示保证的条款，或不允许排除或限制偶然或附带产生的损坏，因此本保证的限制和排除情况可能并不适用于每位客户。

如果本保证的任何规定被有资格的司法管辖法院认为无效或不可执行，将不会影响任何其他规定的有效性或可执行性。

联系 BW Technologies by HoneywellEmail网站: 加拿大: 4简介操作手册提供了GasAlertMax XT气体检测仪基本操作信息. 更详细的操作说明参考随即附带的GasAlertMax XT技术参考手册. GasAlertMax XT气体检测仪用于检测有毒有害气体. 仪器属于个人安全防护设备.个人有责任对于报警做出正确的响应.GasAlertMax XT安全信息-请先阅读请严格遵循手册说明和技术参考指导对仪器进行操作, 否则不能充分返回仪器的防护作用使用仪器前请阅读以下注意事项.注意警告: 任何其他部件的替代会导致本质安全性的降低.注意: 出于安全考虑, 设备必须由具有资质的专业人员进行操作或维修. 在使用和操作之前请详细阅读产品使用技术手册.请在第一次使用前给仪器充电. BW 建议在每次工作使用仪器完毕后给仪器充电.在第一次使用之前给仪器进行标定并定期进行标定维护, 周期取决与使用频率和传感器曝露在毒气环境中的情况以及污损情况. 传感器必须每隔180天（6个月）进行一次标定.GasAlertMax XT操作手册标定必须在没有有害气体安全环境中进行.可燃气体传感器工厂标定使用 50% LEL甲烷. 如果检测不同的可燃气体，使用不同气体进行标定.避免将可燃气体传感器与铅化物, 硅以及含有氯元素的碳氢化合物接触. 尽管某些有机气体（比如含铅的汽油以及含有卤素的碳氢化合物）会暂时导致传感器被抑制, 多数情况下, 传感器可通过标定恢复.BW 要求使用已知浓度气体对可燃气体进行检测, 当传感器暴露在有污染物以及有毒物质比如硫化物, 硅蒸汽, 以及含有卤素的碳氢化合物等环境中后.BW 要求每天使用前对仪器进行通气测试, 将仪器放置在超过报警设置值的气体浓度中确认仪器的声光报警在超过报警浓度数值后能够正常工作. 如果不能, 请对仪器进行标定.注意: 高浓度LEL读数指示表明爆炸浓度.传感器在读数快速上升以后出现不稳定的读数减少, 可能说明气体浓度已经超过了测量的上限值, 这个是很危险的.仅用于氧气浓度不超过%(V/V) 的具有潜在爆炸性的环境中.GasAlertMax XT 过度暴露在某一浓度的可燃气体中会影响传感器器件正常工作.如由于高浓度可燃气体引起的报警.BW采样泵 (XT-RPUMP-K1) 仅适用于 GasAlertMax XT.警告:错误地使用锂电池 (MX-BAT01) 可能造成火灾或者化学危害. 请勿拆卸, 加热或丢弃.警告:不要使用其他锂电池作为 GasAlertMax XT 的电源. 这样可能引起燃烧或者爆炸. 订购或更换 MX-BAT01 锂电池, 联系 BW Technologies by Honeywell.警告:锂聚合物电池放置在266°F (130°C) 10 分钟会燃烧和爆炸.废弃的锂电池. 不可拆卸和丢弃在火中.儿童勿靠近锂电池.所有标定气瓶必须使用被动流量阀和必须符合以下压力规格:抛弃式气瓶 0-3000 psig/70 bar重复使用式气瓶 0-3000 psig/70 barGasAlertMax XT 外部描述显示单元按键按○启动仪器.按住○直到仪器出现OFF关机倒计时,仪器关机.若需要查看日期和时间, TWA, STEL, 和峰值读数, 快速按○两次.若需清除 TWA, STEL, 和峰值读数, 当屏幕显示CLEAR ALL按○.若需标定, 按住○仪器出现OFF关机倒计时显示, 继续按住○直到仪器出现标定CAL倒计时. 当仪器完成标定CAL倒计时释放○.按一次○可以开启仪器背景灯.仪器或采样泵处在连续报警功能开启状态下并报警时, 按○可以消除.在LOW ALARM ACKNOWLEDGE功能开启状态下（需通过Fleet ManagerII 软件设置）, 仪器发生低报警时, 可以按○消除声音报警.仪器发生DUE TODAY 报警（标定, 通气测试, 泵测试）和声音报警时, 按○消除.气瓶连接注意标定必须在没有有害气体的安全区域进行. 请不要在充电或刚刚充电完毕时进行标定.注意标定时所用通气管最长不超过3英尺（1 m）.1.按住○直至仪器出现OFF 关机倒计时. 继续按住○仪器进入标定暂时的关闭状态.2.仪器重新开启进入CAL 标定倒计时. 继续按住○直到倒计时结束进入标定状态.3.当仪器对所有传感器进行调零时, 屏幕上会闪烁图标. 如果有传感器调零失败,这该传感器不能进行标定. 当自动调零结束, 屏幕上显示APPLY GAS.4.参考气瓶与仪器的连接（第7页）. 连接上被动流量阀和标准气体.注意标定时, 扩散面板必须安装在仪器上.屏幕上会有图标闪烁. 在检测到有效数量的气体后（30秒）, 仪器会发出蜂鸣声. 当仪器在标定时, 屏幕上会闪烁.LCD 会显示CAL DUE. 接下去, 屏幕显示每一个传感器的标定周期. 最后, LCD 显示（比如）CAL DUE 180 d.注意标定可以再任何时候终止. 若要终止标定, 按○. CAL ABORTED 会显示在屏幕上.请参考以下表格对应的报警状态.报警屏幕显示低报警• 低频报警声• 低频灯光报警•和报警气体读值闪烁• 振动报警高报警• 高频报警声• 高频灯光报警•和报警气体读值闪烁• 振动报警复合报警• 交替进行高低报警声和灯光闪烁报警•和报警气体读值闪烁•振动报警TWA 报警• 高频报警声•高频灯光报警•和报警气体读值闪烁•振动报警STEL 报警• 高频报警声• 高频灯光报警• 和报警气体读值闪烁• 振动报警超量程 (OL) 报警• 高频报警声• 高频灯光报警• 和报警读值闪烁• 振动报警传感器报警• ERR 错误显示报警屏幕显示电量低报警(工作状态提示功能关闭)• 每10秒钟一次蜂鸣和一次闪烁• 和闪烁采样泵报警• 两声报警和两次闪烁• 和闪烁• HIGH 显示• 振动报警提示自动关机报警• Eight beeps and eight flash es• LOW BATTERY 和提示• 临时振动报警启动• 在关机前显示OFF工作状态提示• 每隔1-120 仪器蜂鸣一次 (用户通过 Fleet Manager II 进行设置)Heartbeat• 每一秒闪动一次表明仪器处于正常工作状态注意如果启动了Latched Alarms报警锁存功能, 在报警状态时仪器会持续低和高报警（声音,光和振动）, 直到手动确认报警后消除. 当然此时气体浓度应该在报警设定值之下. 通过按○30秒可以暂时关闭声音报警, 但是LCD屏幕仍然会显示最高浓度数值直到报警条件不再存在. 开启、关闭Latching Alarms 功能需要通过 Fleet Manager II设定.操作菜单如果需要更改仪器的参数和参看内部信息需使用红外数据套件, Fleet Manager II 软件. 参看GasAlertMax XT技术参考指南和Fleet Manager II 操作手册l. 对于用户和传感器选项，参考以下信息:仪器设置开机信息（顶行）: 输入一行文本信息, 开机时在LCD上显示（最大25个字符）.开机信息（底行）: 输入一行文本信息, 开机时在LCD上显示（最大25个字符）.自检错误锁定(传感器报警锁定): 如果传感器在开机时候检测失败,同时Lockout on Self-Test自检锁定功能开启, Safety Lock On 会显示在LCD上,同时仪器关机.安全模式: 该功能开启时, SAFE 会一直显示在屏幕上，除非发生报警.工作状态指示: 工作状态指示能够周期性的提供声音提示, 表明仪器正在正常工作状态. 如果需要更改声音提示周期(每隔1-120 秒), 在Confidence Interval 选项中输入数值. 在电池电量低的状态下该功能会自动关闭.报警锁存: 报警锁存功能能够是仪器在发生报警时锁定报警, 连续发出声光和振动报警提示. 按确认件可以取消报警. 可视报警可以按住○保持30秒后关闭,但LCD会继续显示峰值读数浓度直到报警条件消失.强制标定: 该功能会检测传感器标定周期是否有效,如果仪器超过设定的标定周期,仪器会强制要求仪器进行标定. 用户可以通过Calibration Interval选项设定标定周期(0-365 天).IR标定锁定: (必须使用IR设备进行标定) 使用该功能时仪器可以进行自动调零,但是传感器标定必须通过IR接口设备或是MicroDock II管理台来进行.强制通气测试: 该功能要求用户使用仪器前必须对传感器进行通气测试, 确保仪器传感器对目标气体有正确的响应. 用户可以在Bump Interval选项中设定通气测试的周期 (0-365 天).地点设定: 如果开启，可以输入连续数字 (1-999) 设定不同区域地点.强制采样泵测试: 若该功能开启, 开机测试采样泵工作是否正常.数据记录周期 (秒): 用户可以根据需要更改数据记录周期(1-120 s).工作状态提示周期 (秒): 仪器提示周期(1-120 s) .语言: 用户可以通过Fleet Manager II 软件选择自己需要的显示的语言English, Français (法语), Deutsch (德语), Español (西班牙语), 或Português (葡萄牙语).传感器设置(H2S, CO, LEL, O2)关闭传感器: 开启和关闭传感器.标气浓度 (ppm): 设定每个传感器标定时标准气体浓度. 设定的标定气体浓度必须与标准气瓶的浓度一致.标定周期Calibration Interval: 设定下次标定间隔时间 (0-365).通气测试周期Bump Interval: 设定通气测试周期 (0-365).低报警Low Alarm (ppm): 设定每个传感器的低报警值.高报警High Alarm (ppm): 设定每个传感器的高报警值.TWA 报警 (ppm): 设定 (TWA) 报警值 (仅对毒气传感器).STEL 报警 (ppm): 设定 (STEL) 报警值 (仅对毒气传感器).STEL 周期设定 (分钟): 设定 (STEL) 间隔时间5-15 分钟 (仅对毒气传感器).TWA 周期设定: TWA 周期设定用于设定计算时间超过4-16小时的气体浓度平均值,确保工人能够安全离开区域.修正系数Correction Factor (%): 修正系数用于甲烷以外的碳氢化合物. 修正系数仅用于甲烷标定的传感器.50% LEL = (%CH4): 以体积百分比的形式显示LEL读数值.开机自动调零Auto-Zero on Startup: 开启该功能时, 仪器会在开机时对传感器进行自动调零(H2S, CO, LEL, and O2).LEL 体积显示 CH4: 开启该功能时候, 仪器显示体积百分比浓度%CH4甲烷气体而不再显示%LEL.5% LEL Over-span: 如果开启该功能, 仪器自动在给定的标准气体浓度之上的5%LEL进行设定以满足或优于CSA标准.% Base Reading: 开启该功功能, 仪器显示大气中的氧气浓度为%. 关闭该功能时, 仪器显示大气中的氧气浓度为%.低报警确认Low Alarm Acknowledge: 通过按○该功能能够暂时关闭由于低报警产生的声音报警. 振动和LED报警仍然工作 (毒气和LEL).维护为了确保仪器保持良好的工作状态, 请按以下要求进行操作.标定, 通气测试和仪器的日常检测.维护所有维护, 通气测试, 标定和报警时间等数据.用柔软的湿布擦拭仪器外壳. 不要使用溶剂, 肥皂, 或是磨擦机器表面.不要将仪器浸没在液体中.充电警告必须在安全和无害的气体环境中充电, 充电温度在32°F-113°F (0°C-45°C).在每天工作后对仪器进行充电. 请参照以下流程就说明进行充电:1.关机.2.将充电器插入AC电源中.3.将充电器插头接入到IR端口槽中. 参照以下说明.4.充电需6个小时.5.为了达到电池的全部性能, 新电池需完全充放电3次.更换传感器和传感器过滤器警告为了避免人为损坏, 只能使用为该仪器设计的传感器.注意仪器可以配置 1, 2,或 3种气体或包含模拟传感器. 需要更黄传感器或传感器过滤器请参照以下信息.1.关机.2.将采样泵进气口接口连同螺丝取下.3.将后盖上的六个螺钉取下.4.由于采样泵的采样管连接在仪器前后外壳上, 打开后盖时注意将后盖先向上抬起然后向左翻开. 将前后盖并排平放.5.取下PCB板上的螺钉.6.将PCB板向上取出并向左翻开. 将PCB板传感器向上地放置在后盖上.7.将传感器滑出（氧气传感器拔出）.8.插入新的传感器并更换传感器过滤膜.9.组装好仪器并重新上好螺丝.10.重新装上六个螺丝.11.必须重新安装上采样泵和水汽过滤器.12.安装采样泵接口和固定螺丝.13.开机然后重新标定新传感器, 请参看标定.技术规格外形尺寸: x x cm x x in.)重量: 300 g工作温度: -20°C to +50°C (-4°F to +122°F)存放温度: -40°C to +60°C (-40°F to +140°F)工作湿度: 10% -100% 相对湿度 (非凝结)防护等级: IP66/67报警设置: 用户可更改检测范围:H2S: 0 - 200 ppm (1 ppm )CO: 0 - 1000 ppm (1 ppm )O2: 0 - % vol. % vol.)可燃气体 (LEL): 0 - 100% (1% LEL) 或 0 - % v/v 甲烷传感器类型:H2S, CO, O2: 插拔式/电化学可燃气: 插拔式/催化燃烧O2 测量原理: 毛细孔浓度控制传感器报警设置:TWA 报警, STEL 报警, 低报警, 高报警, 复合式报警, 超量程 (OL) 报警, 电池电量低报警, 工作状态提示, 自动关机报警, 采样泵报警声音报警: 95 dB（30cm）不同频率蜂鸣声可视报警: 红色发光二极管 (LEDs)显示: 字符数字式液晶显示背景灯:当仪器开启时背景灯即开启; 10秒钟后背景灯关闭. 当仪器报警时背景灯会再次打开直到报警解除.自检: 开机自检及连续检测标定: 自动调零和标定用户定义选项:开机信息, 自检失败锁定, 安全模式, 工作状态提示, 报警锁存, 强制标定, 红外标定锁存, 强制通气测试, 本机数据记录, 强制测试锁定, 数据记录周期, 工作状态提示周期, 语言选择传感器选项:传感器开启/关闭, 设置标定数值, 设置标定周期, 设置通气测试周期, 设置报警点, 设置STEL周期, 设置TWA周期, 开机自动调零开启/关闭, 5% 超余量标定, 低报警确认, 氧气测量, 和可燃气体测量电池运行时间: 锂聚合物充电电池. 13 小时 (一般)制造年份:从产品系列号可以判断制造年份. 字母后的第一二个数字即为制造年份.., MA 108-000001 = 2008 年制造认证的电池:北美用于GasAlertMax XT产品的认证电池:锂聚合物电池，执行标准 EN50020, UL913, No. 157充电电池 (MX-BAT01) 温度锂聚合物电池电池 -20°C Ta +50°C T4充电器: 充电适配器首次充电时间: 6 小时一般充电时间: 6 小时质保: 1年质保含传感器认证:CSA 及 U.S. 认证标准 CAN/CSA No. 157 / 152 ANS/UL - 913 / ANSI/ISA - Part 1CSA Class I, Division 1, Group A, B, C, and DATEX CE 0539 g II 1 G Ga Ex ia IIC T4 KEMA 08 ATEX 0001IECEx Ga Ex ia IIC T4用于 GasAlertMax XT 检测器的减压阀每次标定和通气测试时需使用减压阀可使用以下规格减压阀:• l/min 加压阀• 被动减压阀警告标定气瓶使用被动流量阀必须满足最大压力流量要求规格:• 抛弃型气瓶 0-1000 psig/70 bar• 重复使用型气瓶 0-3000 psig/207 bar配件及附件。

有限保证和责任限制BW Technologies LP (BW) 保证本产品自交付客户之日起在正常使用和保养情况下两年内不会出现材料和工艺方面的缺陷。

本保证仅适用于原客户购买的、未使用过的新产品。

BW 的保证责任为有限责任，对于在保证期内返回 BW 授权服务中心的缺陷产品，BW 有权自行选择是全额退款、维修还是更换。

在任何情况下，BW 依据本保证承担的责任均不超过客户购买产品时实际支付的价款。

以下情况不属于本担保范围：a)保险丝、一次性电池或使用过程中因产品正常磨损和破损而需要定期更换的零件；b)根据 BW 鉴定，任何因误用、改装、疏忽、意外事故或操作、处理、使用条件异常而损坏的产品；c)任何因非授权经销商维修或在产品上安装了未经许可的零件而造成的损坏或缺陷。

本担保所列出的责任受以下条件限制：a)保管、安装、校准、使用、维护并遵守产品手册说明和 BW 科技有限公司的其他任何应用建议议；b)客户及时就任何产品缺陷通知 BW，必要时应迅速对产品进行修复。

除非客户收到 BW 的发货指示，否则不能返回任何产品；c)BW 有权要求客户提供购买凭证，如原始发票、销售契约或包装收据，以确定产品是否在保证期内。

客户同意本保证是客户可以获得的唯一补偿，并取代所有其他保证（无论是明示的还是暗含的），包括但不限于对于特殊目的适销性或适合性的任何暗含保证。

不论是由于违背了本保证还是依据合同、侵权行为或信赖或任何其他理论，BW 对特殊、间接、偶然或附带的任何损坏或损失，包括数据丢失，概不负责。

由于某些国家/地区或州/省不允许限制暗含保证的条款，或不允许排除或限制偶然或附带产生的损坏，因此本保证的限制和排除情况可能并不适用于每位客户。

如果本保证的任何规定被有资格的司法管辖法院认为无效或不可执行，将不会影响任何其他规定的有效性或可执行性。

BW Technologies by Honeywell 联系方式美国: 1-888-749-8878加拿大: 1-800-663-4164欧洲: +44(0) 1295 700300其他国家/地区: +1-403-248-9226电子邮件地址: info@BW Technologies by Honeywell 网址: GasAlertMicroClip XT引言《操作员手册》提供有关 GasAlertMicroClip XT 的基本信息。
