建筑制图及其模板一般的AutoCAD用户都知道，AutoCAD绘图最大的特点是便于修改，绘制的图形格式统一、规范。
介绍建筑图纸的一些基本知识和AutoCAD模板的功能及用法，最后介绍建筑模板的建立。
建筑制图有一整套的行业规范，可以说建筑制图是一种工程上专用的图解文字。
但是如何将这种图解文字在AutoCAD中正确反映，就显得非常重要，否则用AutoCAD绘制出来的图纸就不符合建筑制图的要求。
因此在介绍AutoCAD 绘制建筑图纸前，有必要先介绍一下建筑制图的有关知识，以及有关规定在AutoCAD中的体现。
这些主要包括绘图的线条、文字的字体和大小等很多方面。
1.1 建筑图纸介绍在建筑工程中，无论是建造工厂、住宅、剧院还是其他建筑，从设计到生成施工，各阶段都离不开工程图。
在设计阶段，设计人员用工程图来表达对某项工程的设计思想；审批工程设计方案时，工程图是研究和审批的对象，它也是技术人员交流设计思想的工具；在生成施工阶段，工程图是施工的依据，是编制施工计划、编制工程项目预算、准备生成施工所需的材料以及施工组织所必须依据的技术资料。
一般建筑的设计必须经过三个阶段设计，即初步设计、技术设计和施工图设计。
初步设计包括建筑物的总平面图、建筑平面图、立面图、剖视图及简要说明，主要结构方案及主要技术经济指标，工程概算书等，供有关部门分析、研究、审批。
技术设计是在批准的初步设计的基础上，进一步确定各专业工种之间的技术问题。
施工图设计是建筑设计的最后阶段，其任务是绘制满足施工要求的全套图纸，并编制工程说明书、结构计算书和工程预算书。

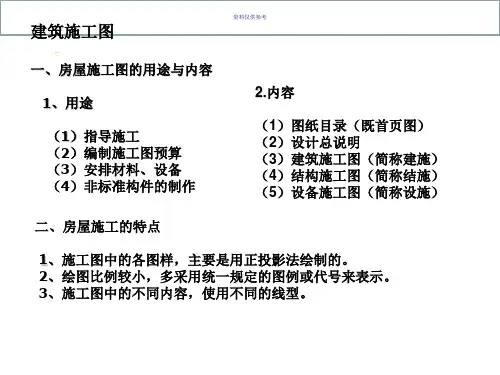

建筑图纸按专业不同可以分为建筑施工图（简称建施）、结构施工图（简称结施）和设备施工图（如电气、采暖通风、给排水等）。
各施工图的内容如下：⏹建筑施工图主要表示房屋的建筑设计内容，如房屋的总体布局、内外形状、大小、构造等，包括总平面图、平面图、立面图、剖视图、详图等。
⏹结构施工图主要表示房屋的结构设计内容，如房屋承重构件的布置、构件的形状、大小、材料、构造等，包括结构布置图、构件详图、节点详图等。
⏹设备施工图主要表示建筑物内管道与设备的位置与安装情况，包括给排水、采暖通风、电气照明等各种施工图，其内容有各工种的平面布置图、系统图等。
为了使建筑图纸规格统一，图面简洁清晰，符合施工要求，利于技术交流，必须在图样的画法、图纸、字体、尺寸标注、采用的符号等方面有一个统一的标准。
有关的现行建筑制图标准有六个：《房屋建筑制图统一标准》（GBJ1-86）、《总图制图标准》（GBJ103-87）、《建筑制图标准》（GBJ104-87）、《建筑结构制图标准》（GBJ105-87）、《给水排水制图标准》（GBJ106-87）、《采暖通风与空气调节制图标准》（GBJ114-88）。
下面主要介绍《房屋建筑制图统一标准》中的几个内容，其余内容在后面的章节中逐步介绍。
《房屋建筑制图统一标准》主要有以下十个方面的内容：⏹总则：规定了本标准的适应范围。
⏹图纸幅面规格与图纸编排顺序：规定了图纸幅面的格式、尺寸要求、标题栏、会签栏的位置及图纸编排的顺序。
⏹图线：规定了图线的线型、线宽及用途。
⏹字体：规定了图纸上的文字、数字、字母、符号的书写要求和规则。
⏹比例：规定了比例的系列和用法。
⏹符号：对图面符号作了统一的规定。
⏹定位轴线：规定了定位轴线的绘制方法、编写方法。
⏹图例：规定了常用建筑材料的统一画法。
⏹图样画法：规定了图样的投影法、图样布置、断面图与剖视图、轴测图等的画法。
⏹尺寸标注：规定了尺寸标注的方法。
下面分别介绍与AutoCAD有关的制图标准内容。
1．图纸幅面、图框、标题栏和会签栏建筑图纸的幅面主要有A0、A1、A2、A3和A4五种，如图1.1所示，图中单位为mm。
每张图纸都要画出图框，其中图框线用粗实线绘制，在图框的右下角画出标题栏，需要会签的图纸还需要绘制出会签栏，位置和格式如图1.2所示。
对于标题栏，不同的单位有不同的格式，如图1.3所示为某A4图纸的标题栏，图中尺寸单位为10-2mm。
图 1.1 建筑图纸幅面图1.2 图框内容图1.3 图纸标题栏2．图纸比例图纸比例是图中图形与其实物相应要素的线性尺寸之比，由于建筑物的形体庞大，必须采用不同的比例来绘制，一般情况下都要缩小比例绘制。
在建筑施工图中，各种图样常用的比例如表1.1所示。
表1.1 建筑施工图的常用比例3．图线在建筑施工图中，为了表明不同的内容并使层次分明，须采用不同线型和线宽的图线来绘制图形。
图线的线型和线宽可以按表1.2的说明来选用。
表1.2 图线的线型和线宽及其用途4．字体图纸中的汉字应用长仿宋体书写，字体的号数即字体的高度（单位为mm），分为20、14、10、7、5、3.5、2.5、1.8八种，长仿宋体字的高宽比为3/2。
长仿宋体字字例如图1.4所示。
图1.4 长仿宋体字字例5．定位轴线及其编号建筑施工图的定位轴线是施工定位、放线的重要依据。
凡是承重墙、柱子等主要承重构件，都应画上轴线来确定其位置。
对于非承重的分隔墙、次要的局部承重构件等，有时用分轴线定位，有时也可以由注明其与附近轴线的相对位置来确定。
定位轴线采用细点画线表示，此线应伸入墙体内10mm～15mm。
轴线的端部用细实线画直径为8mm的圆圈并对轴线进行编号。
水平方向的编号采用阿拉伯数字，从左到右依次编号，一般称为纵向轴线。
垂直方向的编号用大写英文字母自下而上顺序编写，通常称为横向轴线。
如图1.5所示为某建筑平面图的定位轴线及其编号。
图1.5 某建筑平面图的定位轴线及其编号6．尺寸标注用图线画出的图样只能表示形体的形状，只有标注尺寸才能确定其大小。
对于建筑图纸的尺寸标注，主要有四个要素，如图1.6所示。
图1.6 尺寸标注的四个要素上面介绍了与AutoCAD有关的建筑制图标准，这些标准牵涉到的内容必须在AutoCAD中进行正确的设置。
另外在建筑制图中，有一些常用的图例符号，包括轴号、索引符号、指北针、风玫瑰等，图1.7列出了这些符号的图形。
这些图例符号在AutoCAD中一般制作成图块，在需要时插入即可。
这些符号图形都有大小形状的规定，后面在制作图块时，将会较为详细地列出它们的尺寸及使用场合。
图1.7 建筑制图中常用的图例符号1.2 模板介绍由于AutoCAD是一种通用的图形软件，并不是专门针对建筑制图的，因此当新建一个AutoCAD图形文件开始绘图时，系统默认的设置比较单一，比如线型为continuous，即细实线；线宽的默认值为0.25mm；文字样式为standard；标注样式为ISO-25；默认的图层只有一个0图层。
如果要绘制建筑图纸，根据上面的介绍，显然是无法满足要求的。
常规的做法是，根据所要绘制的图形的具体情况，在开始绘图前和在绘图过程中，设置AutoCAD的一些样式，即包括图层、线型、线宽、文字样式和标注样式等。
然后利用这些样式绘制符合要求的图纸。
对于以上情况，AutoCAD提供了一个叫样板的功能，系统自带了一些样板文件，可通过样板文件来新建图形文件。
下面看一下有关的操作过程。
当双击桌面上AutoCAD的图标后，就开始启动AutoCAD，此时系统打开【启动】对话框，如图1.8所示。
该对话框提供了四种不同的启动方法，共包括4个选项卡，当前打开的是【打开图形】选项卡的内容，它列出了本系统最后编辑修改的9个图形文件。
单击第三个选项卡，即【使用样板】选项卡，此时在对话框的【选择样板】栏中列出了AutoCAD自带的几个样板文件，选择其中的“Gb_a3-color Dependent plot styles.dwt”，此时在右侧的预览区显示了该样板图形的预览图象，在下部的【样板说明】区域列出了该样板文件的一些简要描述，对话框显示内容如图1.8所示。
图1.8 选择了某个样板文件后的对话框打开【新建】对话框，如图1.9所示。
图1.9 【新建】对话框（使用样板）单击【确定】或【打开】按钮，系统就打开了该样板文件默认设置的新图形，此时AutoCAD的操作界面如图1.10所示。
图1.11 通过样板文件建立的新图形文件显然，该新建的图形已经绘制好了图框，并且已经设置了几个图层及文字样式，可以通过单击【图层】工具栏和【特性】工具栏的有关列表框，查看相关的内容。
另外当前打开的是【图纸】空间，其布局名为【Gb A3标题栏】。
由此可见，通过样板文件建立的新文件，已经包含了很多内容及有关样式设置，这与常规的新建文件有很大差别，节省了很多工作。
下面就简单介绍一下AutoCAD中有关样板的概念。
样板图形存储图形的所有设置，并可能包括预定义的图层、标注样式和视图。
样板图形通过文件扩展名.dwt 区别于其他图形文件，它们通常保存在template目录中。
如果根据现有的样板文件创建新图形，则在新图形中的修改不会影响到样板文件。
用户可以使用AutoCAD提供的一种样板文件，也可以创建自定义样板文件。
需要创建使用相同惯例和默认设置的几个图形时，通过创建或自定义样板文件可以节省很多时间。
这样，以后每次启动AutoCAD或者新建文件时，将直接新建一个基于自定义样板的图形文件。
该过程的操作设置将在后面介绍。
很显然，当经常绘制建筑图纸时，因建筑行业工种比较多如土建、强电、采暖空调、给排水和弱电等，因此需要绘制不同类型的图纸。
这样平时在绘制图纸时，可以先建立一个模板图形（习惯上把样板称为模板，后面将采用模板的名称），把需要使用的样式预先设置好；还可以制作常用的图块，然后将其作为一个模板文件。
以后要绘制图形时，首先打开该模板文件，以需要的图名保存，然后在模板基础上绘制图形，这样可以省掉大量重复工作，从而大大提高绘图效率。
最后需要对图纸进行清理，将不需要的样式和图层以及图块清理掉，以免浪费资源，同时也不影响打开图形文件的速度。
根据前面介绍的有关建筑制图的标准来设置建筑模板。
显然，一个建筑模板的内容至少应包括以下几个方面：图层、线型、文字样式、标注样式和图块制作。
下面分别进行简单介绍。
1．图层对于一张建筑图纸来说，内容都比较多，为便于绘图修改，一般都要设置十几个图层，有的甚至达到二十多个。
比如单纯一张建筑平面图，常用的图层是根据其构造与图形固有的情况来决定的，一般均设置以下图层：轴线、柱子、墙体、门窗、室内布置、文字标注、尺寸标注、图签等。
对于设备平面图，则根据不同的系统，一般又设置以下图层：强电（动力、照明和插座）、水（给水、排水和消防水）、空调（空调水管、空调风管和防排烟）、弱电（消防、综合布线、安防和楼宇自控）等。
当然，并不是在模板中都需要把这些图层设置好，一般只需要设置建筑平面图的几个图层即可。
因为设备平面图都是在建筑平面图的基础上绘制的，需要绘制哪个类型的系统，根据需要再新建图层即可。
