分布式发电系统并网公共连接点电压幅相检测方法

分布式发电并网系统孤岛检测方法研究摘要：孤岛问题是威胁分布式发电系统并网安全运行的一个关键问题，因而系统必需具备及时检测出孤岛的功能。

通过分析常用的自动相位偏移孤岛检测方法，针对DSP应用环境下检测时间较长，对系统电能质量影响较大等问题，提出一种基于改进自动移相法的快速孤岛检测方法。

该方法根据孤岛发生后电流相位角与公共点频率之间的关系，调节扰动相位的正反馈，从而快速检测出孤岛，在一定负载条件下不存在检测盲区。

仿真结果表明了改进算法的有效性与快速性，具有一定的工程应用价值。

关键词：分布式发电；并网逆变器；孤岛检测；主动移相0 引言随着分布式发电（Distributed Generation，DG）技术快速发展，系统的安全防护问题不容忽视，孤岛问题是其中必须解决的关键技术之一。

孤岛是指电网因故障事故或停电维修而跳闸后，用户端的DG系统未能及时检测出停电状态而将自身切离主系统，形成由DG系统和周围的负载组成的一个自给供电的孤岛[1]。

非计划的孤岛运行会造成人身伤害或设备损毁。

本地检测法分为主动式检测和被动式检测，主动式检测法中的主动移相法是对输出电流的相位施加扰动来实现的。

最早出现的主动移相法是文献[2-3]提出的滑模频率偏移法（Slip-Mode Frequency Shift，SMS）和自动移相法（Automatic Phase Shift，APS），它们是典型的主动相位偏移方法，使用较广泛，之后人们对主动移相法进行了更深入的研究[4-8]。

由于国外与我国所用电网参数不同，国外文献中SMS算法的参数在国内可能不适用，文献[4]针对此问题给出了适用于国内并网标准的算法参数。

文献[5-8]研究了相位偏移孤岛检测法的机理并对主动移相法进行改进，使得检测性能更优。

该类算法实现简单，检测能力强，电流畸变小，且适用于多逆变器的情形。

并网发电专用标准IEEEStd929-2000和ULl741规定并网逆变器必须具有孤岛检测保护的功能，且在其他方面满足并网要求的情况下检测时间越短效果越好[1]。

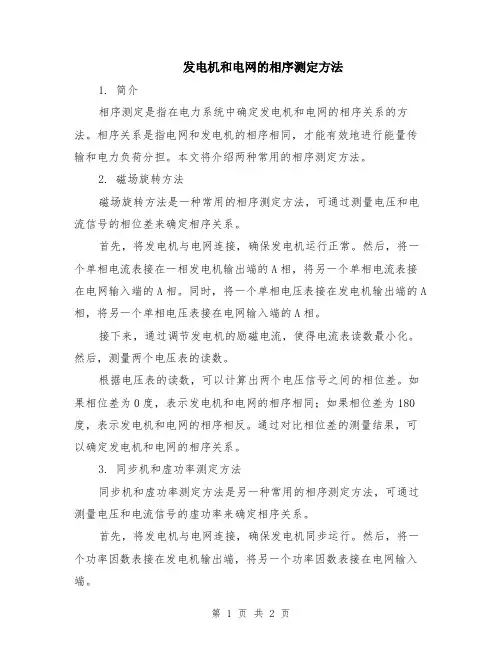

发电机和电网的相序测定方法1. 简介相序测定是指在电力系统中确定发电机和电网的相序关系的方法。

相序关系是指电网和发电机的相序相同，才能有效地进行能量传输和电力负荷分担。

本文将介绍两种常用的相序测定方法。

2. 磁场旋转方法磁场旋转方法是一种常用的相序测定方法，可通过测量电压和电流信号的相位差来确定相序关系。

首先，将发电机与电网连接，确保发电机运行正常。

然后，将一个单相电流表接在一相发电机输出端的A相，将另一个单相电流表接在电网输入端的A相。

同时，将一个单相电压表接在发电机输出端的A 相，将另一个单相电压表接在电网输入端的A相。

接下来，通过调节发电机的励磁电流，使得电流表读数最小化。

然后，测量两个电压表的读数。

根据电压表的读数，可以计算出两个电压信号之间的相位差。

如果相位差为0度，表示发电机和电网的相序相同；如果相位差为180度，表示发电机和电网的相序相反。

通过对比相位差的测量结果，可以确定发电机和电网的相序关系。

3. 同步机和虚功率测定方法同步机和虚功率测定方法是另一种常用的相序测定方法，可通过测量电压和电流信号的虚功率来确定相序关系。

首先，将发电机与电网连接，确保发电机同步运行。

然后，将一个功率因数表接在发电机输出端，将另一个功率因数表接在电网输入端。

接下来，调节发电机的励磁电流，使得功率因数表的读数最小化。

然后，测量两个功率因数表的读数。

根据功率因数表的读数，可以计算出功率因数的值。

如果功率因数为正值，表示发电机和电网的相序相同；如果功率因数为负值，表示发电机和电网的相序相反。

通过对比功率因数的测量结果，可以确定发电机和电网的相序关系。

4. 比较分析这两种相序测定方法各有优缺点。

磁场旋转方法简单直接，只需进行相位差测量即可确定相序关系。

但是，该方法对接线的要求较高，需要精确地安装电流表和电压表，并且对调节励磁电流需要较高的技术水平。

同步机和虚功率测定方法相对简单，只需进行功率因数测量即可确定相序关系。

光伏并网发电系统中公共连接点的电压调节徐杰;袁越;傅质馨【摘要】光伏并网发电系统通常应用于薄弱电网末端,输出功率的随机性会造成并网点处电压波动.利用光伏自身无功调节可抑制电压波动.为分析抑制效果,推导出光伏并网发电系统输入电网的有功、无功功率调节范围.当光伏无功调节效果不满足国标要求时,使用超导储能动态电压恢复器(DVR)维持公共连接点(PCC)电压的稳定.采用了PCC电压外环,电容电流内环的双环控制策略,结合空间矢量脉宽调制(SVPWM)对变换器进行控制.仿真结果表明超导储能动态电压恢复器可快速稳定公共连接点电压.%Grid-connected photovoltaic generation system is usually applied to weak system endings, randomness of its output power can cause voltage fluctuation at the point of common connection, that could be restrained by photovoltaic own reactive adjust ability. To analysis inhibition effect, the active and reactive power adjustment range of photovoltaic generation system is deduced. When the deviation of voltage fluctuation goes beyond photovoltaic reactive adjustment ability, superconducting dynamic voltage restorer(DVR) can keep the voltage at the point of common conection(PCC) stabile. A double close-loop control strategy with incorporating inner capacitance current loop and outer system voltage loop is adopted to control converter along with space vector pulse width modulation ( SVPWM). Some simulation results are also provided to confirm that the performance of DVR used to photovoltaic generation system can keep quickly the voltage of PCC stable.【期刊名称】《科学技术与工程》【年(卷),期】2013(013)011【总页数】7页(P2970-2975,2990)【关键词】光伏发电;电压波动;无功调节;超导储能DVR;双闭环控制策略;SVPWM 【作者】徐杰;袁越;傅质馨【作者单位】河海大学能源与电气学院,南京211100;河海大学可再生能源发电技术教育部工程研究中心,南京210098【正文语种】中文【中图分类】TM615近年来，我国光伏产业发展迅速，光电渗透率逐年提高［1］。

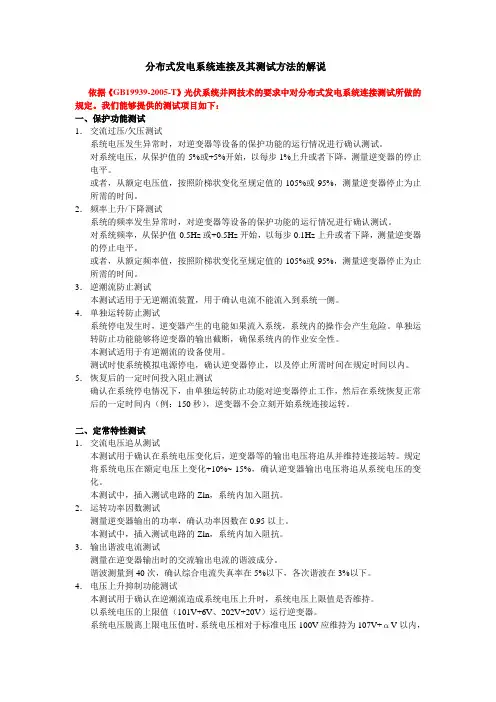

分布式发电系统连接及其测试方法的解说依据《GB19939-2005-T》光伏系统并网技术的要求中对分布式发电系统连接测试所做的规定。

我们能够提供的测试项目如下：一、保护功能测试1．交流过压/欠压测试系统电压发生异常时，对逆变器等设备的保护功能的运行情况进行确认测试。

对系统电压，从保护值的-5%或+5%开始，以每步1%上升或者下降，测量逆变器的停止电平。

或者，从额定电压值，按照阶梯状变化至规定值的105%或95%，测量逆变器停止为止所需的时间。

2．频率上升/下降测试系统的频率发生异常时，对逆变器等设备的保护功能的运行情况进行确认测试。

对系统频率，从保护值-0.5Hz或+0.5Hz开始，以每步0.1Hz上升或者下降，测量逆变器的停止电平。

或者，从额定频率值，按照阶梯状变化至规定值的105%或95%，测量逆变器停止为止所需的时间。

3．逆潮流防止测试本测试适用于无逆潮流装置，用于确认电流不能流入到系统一侧。

4．单独运转防止测试系统停电发生时，逆变器产生的电能如果流入系统，系统内的操作会产生危险。

单独运转防止功能能够将逆变器的输出截断，确保系统内的作业安全性。

本测试适用于有逆潮流的设备使用。

测试时使系统模拟电源停电，确认逆变器停止，以及停止所需时间在规定时间以内。

5．恢复后的一定时间投入阻止测试确认在系统停电情况下，由单独运转防止功能对逆变器停止工作，然后在系统恢复正常后的一定时间内（例：150秒），逆变器不会立刻开始系统连接运转。

二、定常特性测试1．交流电压追从测试本测试用于确认在系统电压变化后，逆变器等的输出电压将追从并维持连接运转。

规定将系统电压在额定电压上变化+10%~-15%，确认逆变器输出电压将追从系统电压的变化。

本测试中，插入测试电路的Zln，系统内加入阻抗。

2．运转功率因数测试测量逆变器输出的功率，确认功率因数在0.95以上。

本测试中，插入测试电路的Zln，系统内加入阻抗。

3．输出谐波电流测试测量在逆变器输出时的交流输出电流的谐波成分。

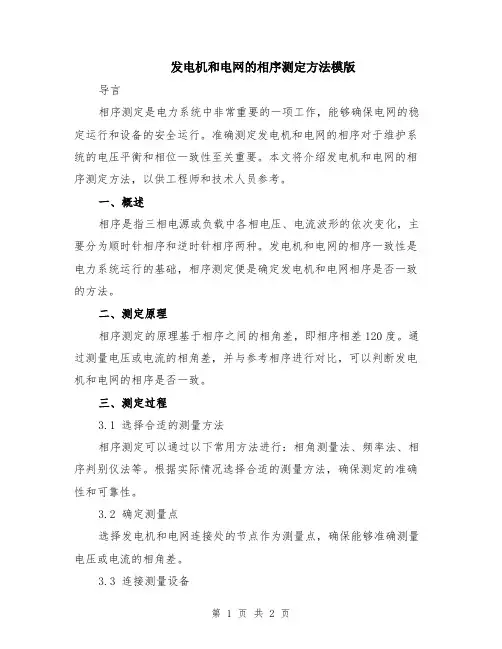

发电机和电网的相序测定方法模版导言相序测定是电力系统中非常重要的一项工作，能够确保电网的稳定运行和设备的安全运行。

准确测定发电机和电网的相序对于维护系统的电压平衡和相位一致性至关重要。

本文将介绍发电机和电网的相序测定方法，以供工程师和技术人员参考。

一、概述相序是指三相电源或负载中各相电压、电流波形的依次变化，主要分为顺时针相序和逆时针相序两种。

发电机和电网的相序一致性是电力系统运行的基础，相序测定便是确定发电机和电网相序是否一致的方法。

二、测定原理相序测定的原理基于相序之间的相角差，即相序相差120度。

通过测量电压或电流的相角差，并与参考相序进行对比，可以判断发电机和电网的相序是否一致。

三、测定过程3.1 选择合适的测量方法相序测定可以通过以下常用方法进行：相角测量法、频率法、相序判别仪法等。

根据实际情况选择合适的测量方法，确保测定的准确性和可靠性。

3.2 确定测量点选择发电机和电网连接处的节点作为测量点，确保能够准确测量电压或电流的相角差。

3.3 连接测量设备将相序测定仪器连接到测量点上，确保测量设备的信号输入和输出与电网系统相匹配，使其能够准确获取电压或电流的相角差数据。

3.4 获取测量数据开启相序测定仪器，进行数据采集和处理，记录电压或电流的相角差数值。

3.5 与参考相序对比将测得的电压或电流的相角差与参考相序进行对比，判断发电机和电网的相序一致性。

四、实际应用相序测定方法在实际应用中非常重要，特别是在发电厂、变电站、电网运维等领域。

通过相序测定可以准确判别电力设备的相序是否正确，从而帮助解决相序不一致所带来的问题，确保电力系统的正常运行和设备的安全运行。

结论相序测定是电力系统中重要的工作之一，能够确保电网的稳定运行和设备的安全运行。

通过选择合适的测量方法、确定测量点、连接测量设备、获取测量数据以及与参考相序对比，可以准确判别发电机和电网的相序一致性。

相序测定方法在电力系统工程和设备维护中有着广泛的应用前景和重要的实际意义。

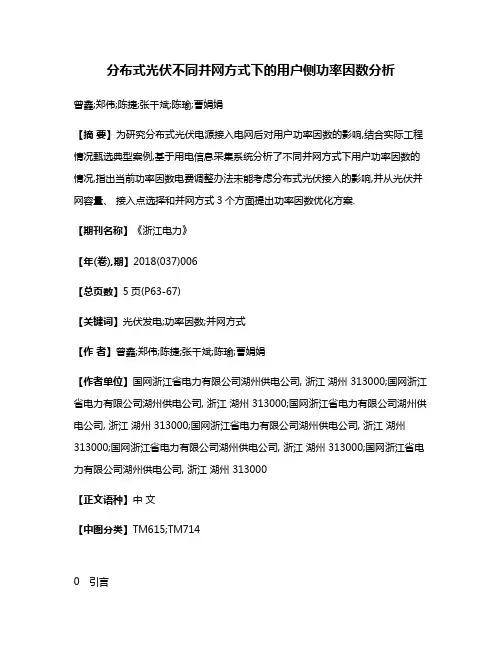

分布式光伏不同并网方式下的用户侧功率因数分析曾鑫;郑伟;陈捷;张千斌;陈瑜;曹娟娟【摘要】为研究分布式光伏电源接入电网后对用户功率因数的影响,结合实际工程情况甄选典型案例,基于用电信息采集系统分析了不同并网方式下用户功率因数的情况,指出当前功率因数电费调整办法未能考虑分布式光伏接入的影响,并从光伏并网容量、接入点选择和并网方式3个方面提出功率因数优化方案.【期刊名称】《浙江电力》【年(卷),期】2018(037)006【总页数】5页(P63-67)【关键词】光伏发电;功率因数;并网方式【作者】曾鑫;郑伟;陈捷;张千斌;陈瑜;曹娟娟【作者单位】国网浙江省电力有限公司湖州供电公司, 浙江湖州 313000;国网浙江省电力有限公司湖州供电公司, 浙江湖州 313000;国网浙江省电力有限公司湖州供电公司, 浙江湖州 313000;国网浙江省电力有限公司湖州供电公司, 浙江湖州313000;国网浙江省电力有限公司湖州供电公司, 浙江湖州 313000;国网浙江省电力有限公司湖州供电公司, 浙江湖州 313000【正文语种】中文【中图分类】TM615;TM7140 引言分布式光伏发电为清洁可再生能源，具有就地消纳、减轻环境污染[1]等优点，但分布式光伏发电输出功率受气候影响大，具有典型的昼夜特性。

随着企业屋顶光伏数量的增多，分布式光伏并网发电与原有电网兼容性问题日益显现，尤其是光伏设备接入后，原用户侧计量关口功率因数达不到考核标准，容易引发屋顶所有者和光伏投资商之间的纠纷，降低用户对电网公司的信任度[2-5]。

光伏的接入与售电侧用户变压器的功率因数密切相关，进行分布式光伏的并网容量管理和接入方式优化有利于分布式光伏的健康发展。

1 功率因数与考核标准功率因数是反映电力用户用电设备合理使用状况、电能利用程度和用电管理水平的一项重要指标[6-8]。

功率因数分为自然功率因数、瞬时功率因数和加权平均功率因数。

目前电力系统考核执行标准是取一个抄表周期内的电量数据来计算平均功率因数。

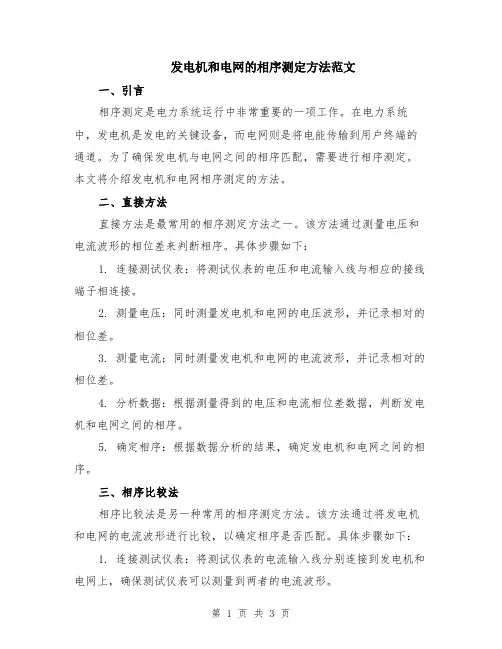

发电机和电网的相序测定方法范文一、引言相序测定是电力系统运行中非常重要的一项工作。

在电力系统中，发电机是发电的关键设备，而电网则是将电能传输到用户终端的通道。

为了确保发电机与电网之间的相序匹配，需要进行相序测定。

本文将介绍发电机和电网相序测定的方法。

二、直接方法直接方法是最常用的相序测定方法之一。

该方法通过测量电压和电流波形的相位差来判断相序。

具体步骤如下：1. 连接测试仪表：将测试仪表的电压和电流输入线与相应的接线端子相连接。

2. 测量电压：同时测量发电机和电网的电压波形，并记录相对的相位差。

3. 测量电流：同时测量发电机和电网的电流波形，并记录相对的相位差。

4. 分析数据：根据测量得到的电压和电流相位差数据，判断发电机和电网之间的相序。

5. 确定相序：根据数据分析的结果，确定发电机和电网之间的相序。

三、相序比较法相序比较法是另一种常用的相序测定方法。

该方法通过将发电机和电网的电流波形进行比较，以确定相序是否匹配。

具体步骤如下：1. 连接测试仪表：将测试仪表的电流输入线分别连接到发电机和电网上，确保测试仪表可以测量到两者的电流波形。

2. 测量电流：同时测量发电机和电网的电流波形，并记录下来。

3. 比较波形：将发电机和电网的电流波形进行比较，观察是否存在明显的差异。

4. 判断相序：根据波形比较的结果，判断发电机和电网之间的相序。

5. 确定相序：根据判断的结果，确定发电机和电网之间的相序。

四、相序计算法相序计算法是一种基于电压和电流数据的相序测定方法。

该方法通过对发电机和电网电压、电流数据进行计算，以确定相序是否匹配。

具体步骤如下：1. 连接测试仪表：将测试仪表的电压和电流输入线分别连接到发电机和电网上，确保能够测量到相应的电压和电流数据。

2. 测量电压和电流：同时测量发电机和电网的电压和电流数据，并记录下来。

3. 相位计算：根据测量得到的电压和电流数据，计算发电机和电网之间的相位差。

4. 判断相序：根据相位计算的结果，判断发电机和电网之间的相序。

发电机和电网的相序测定方法电力系统中的相序是引起电力负荷损坏的一项重要参数。

当发电机输出电压与电网中的电压相序不一致时，有可能导致负载设备受到损坏。

因此，电力行业需要采用一些相序测定方法，以确保电力系统运行的稳定性和安全性。

接下来将介绍发电机和电网的相序测定方法。

1. 相序的定义相序是指在交流电路中表示各个电压、电流或功率波形的先后顺序。

根据电压的先后关系，可以将相序分为正序、负序和零序。

•正序：指电动势和电源电压的同相序通过电路传输并最终被负载吸收。

•负序：指电动势和电源电压的反相序通过电路传输并最终被负载吸收。

•零序：指电动势和电源电压不存在相对顺序，仅由电路中的电容、电感和接地电阻等构成。

2. 发电机的相序测定方法由于发电机的三相绕组是固定不动的，因此相序测定方法较为简单。

以下是几种常见的方法。

2.1 简易方法通过检查输出电压的相对相位差异来确认发电机的相序，具体操作步骤如下：1.在正常运行条件下，将一台多用表的万用表调整到电压测量档位。

2.用红色正极测试笔触碰发电机的U相输出端，用黑色负极测试笔接地。

3.记录输出电压值，然后将红色正极测试笔移至V相，保持黑色测试笔在接地状态。

4.再次记录输出电压值，然后将红色正极测试笔移至W相，保持黑色测试笔在接地状态。

5.根据记录的输出电压值，计算出相对相位差。

如果U相电压先后出现，则相位差为120度、240度或360度；如果V相或W相先后出现，则相位差为60度、180度或300度。

2.2 通过霍尔元件检测使用霍尔元件可以方便、精确地测量发电机的相序。

具体操作步骤如下：1.将霍尔传感器传感器放到输出电缆上，并且将霍尔传感器的电源和输出连接到测试仪表上。

2.启动发电机，并将测试仪表设为“相序测试”模式。

测试仪表将会显示实时的相序情况。

2.3 通过发电机终端台检测发电机的终端台上通常配有标明输出终端的各相符号，所以我们可以通过终端台来检测发电机的相序。

具体操作步骤如下：1.启动发电机并等待其正常运行。

1．电能质量测量设备要求1)对依据GB/T 29319-2012《光伏发电系统接入配电网技术规定》开展的电能质量测试，测试测量设备包括电压互感器、电流互感器和数据采集装置等。

测量设备准确度的最低要求，数据采集装置通道带宽应不小于10MHz。

电能质量测量装置应符合GB/T17626. 30的要求，测量装置的闪变算法应符合GB/T 17626. 15的要求。

(2)对依据Q/GDW 617《光伏电站接入电网技术规定》和Q/GDW 618《光伏电站接入电网测试规程》开展的电能质量测试，电能质量测试装置应满足GB 19862、DL/T1028的技术要求，并符合IEC 61000-4-30 Class A测量精度要求。

2．电能质量检测步骤(1)电网条件。

光伏发电系统停止运行时，并网点处相关技术指标应符合下列要求：1)电压谐波总畸变率在10min内测得的方均根值应满足GB/T 14549的规定；2)电网频率10s测量平均值的偏差应满足GB/T 15945的规定；3)电网电压10min方均根值的偏差应满足GB/T 12325的规定；4)电网电压三相不平衡度应满足GB/T 15543的规定。

(2)三相不平衡度检測。

1)三相电压不平衡度检测步骤如下：a)在光伏发电系统公共连接点处接入电能质量测量装置；b)运行光伏发电系统，从光伏发电系统持续正常运行的最小功率开始，以10%的光伏发电站所配逆变器总额定功率为一个区间，每个区间内连续测量10min，从区间开始按每3s时段计算方均根值，共计算200个3s时段方均根植；c)分别记录其负序电压不平衡度测重量值的95%概率大值以及所有测量值中的最大值；d)重复测量1次。

注：最后一个区间的终点取测量日光伏发电系统持续正常运行的最大功率。

2)三相电流不平衡度检测。

宜同时测量子相电流不平衡度，方法参照三相电压不平衡度检测。

(3)闪变。

在光伏发电系统公共连接点处接入电能质量测量装置，测量电压和电流的截止频率应不小于400Hz。

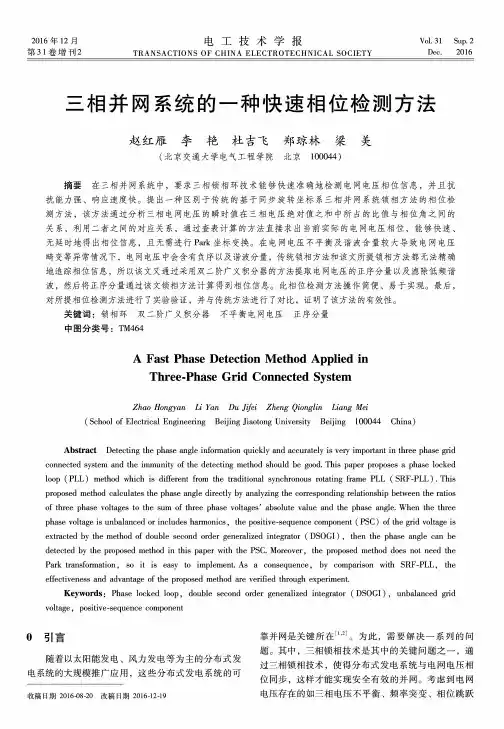

2016年12月电工技术学报Vol.31 Sup. 2第31 卷增刊2 TRANSACTIONS OF CHINA ELECTROTECHNICAL SOCIETY Dec. 2016三相并网系统的一种快速相位检测方法赵红雁李艳杜吉飞郑琼林梁美(北京交通大学电气工程学院北京100044)摘要在三相并网系统中，要求三相锁相环技术能够快速准确地检测电网电压相位信息，并且抗 扰能力强、响应速度快。

提出一种区别于传统的基于同步旋转坐标系三相并网系统锁相方法的相位检 测方法，该方法通过分析三相电网电压的瞬时值在三相电压绝对值之和中所占的比值与相位角之间的 关系，利用二者之间的对应关系，通过查表计算的方法直接求出当前实际的电网电压相位，能够快速、无延时地得出相位信息，且无需进行P a r k坐标变换。

在电网电压不平衡及谐波含量较大导致电网电压 畸变等异常情况下，电网电压中会含有负序以及谐波分量，传统锁相方法和该文所提锁相方法都无法精确 地追踪相位信息，所以该文又通过采用双二阶广义积分器的方法提取电网电压的正序分量以及滤除低频谐 波，然后将正序分量通过该文锁相方法计算得到相位信息。

此相位检测方法操作简便、易于实现。

最后，对所提相位检测方法进行了实验验证，并与传统方法进行了对比，证明了该方法的有效性。

关键词：锁相环双二阶广义积分器不平衡电网电压正序分量中图分类号：TM464A Fast Phase Detection Method Applied inThree-Phase Grid Connected SystemZhao Hongyan Li Yan Du Jifei Zheng Qionglin Liang Mei(School of Electrical Engineering Beijing Jiaotong University Beijing 100044 China)Abstract Detecting the phase angle information quickly and accurately is very important in three phase grid connected system and the immunity of the detecting method should be good. This paper proposes a phase locked loop (PL L) method which is different from the traditional synchronous rotating frame PLL ( SRF-PLL) . This proposed method calculates the phase angle directly by analyzing the corresponding relationship between the ratios of three phase voltages to the sum of three phase voltagesr absolute value and the phase angle. When the three phase voltage is unbalanced or includes harmonics, the positive-sequence component ( PSC ) of the grid voltage is extracted by the method of double second order generalized integrator ( DSOGI) , then the phase angle can be detected by the proposed method in this paper with the PSC. Moreover, the proposed method does not need the Park transformation, so it is easy to implement. As a consequence, by comparison with SRF-PLL, the effectiveness and advantage of the proposed method are verified through experiment.Keywords ：Phase locked loop, double second order generalized integrator ( DSOGI) , unbalanced grid voltage, positive-sequence component〇引言随着以太阳能发电、风力发电等为主的分布式发 电系统的大规模推广应用，这些分布式发电系统的可收稿日期20164)8-20改稿日期2016-12-19靠并网是关键所在[1’2]。

分布式并网发电系统孤岛检测方法探究摘要：当前，最常见的分布型并网发电结构孤岛检测方式包括远程测量法、本地被动方式和本地主动法，文章介绍了这三种孤岛检测方式的基本原理与性能。

关键词：分布式并网；发电结构；孤岛检测方式近些年，分布式行发电科技由于其经济迅速、清洁绿化而备受关注，但诸多分布式发电实现并网之后出现了很多不足，孤岛效应便是最严重的情况之一，所以孤岛检测属于分布型发电并网的重要功能。

1.远程孤岛测量方式远程孤岛测量方式都是在电力系统侧完成孤岛测量的，其工作原理是采取通信途径来测量并网断路设备等保护器的状态，或是利用设置在电力系统侧与DG侧的信号收发器来判定是否出现孤岛。

当前，常见的远程测量方式有SPD法、PLCC法、SCADA方式等等。

1.1PLCC法PLCC法采取电力线用作通讯信号载体。

基本设施是一个衔接在变电所母线次级的信息产生其，该设施经过PLCC逐渐给全部配电电路传递载波通讯信号，所有DG设施均安装了信号接收设备，如果有接收器未测量到信号，就表示该DG处在孤岛状态[1]。

该方式的优势是对逆变器传出的电能质量没有影响；缺点在于需要设置一个价格很贵的信号发生设备，其输出的孤岛测量信号可能影响其他电力电路载波通讯设施的信号。

1.2SPD法SPD法的运行原理是通过检测全部能让DG脱离电力系统的断路器与智能重合开关的状态来识别是否出现了孤岛。

当某一断路器断开之后，管理器借助相关算法判定出现孤岛的位置并朝DG传送相关指令。

SPD法的优势在于可以加强电力系统对DG的操控，令电网与DG配合更为紧密，其缺点是需要很多通讯支持，方案制定比较繁琐，当系统规模增大时，这些问题更为突出。

1.3依靠SCADA系统的方式SCADA结构是依靠SCADA孤岛测量方式的实现前提。

SCADA结构可以直接获得并网短路设备的接入状态，孤岛出现时，SCADA结构直接判定孤岛范围，并给DG和保护器传送指令，出发运动。

依靠SCADA系统的方式尽管较为直接，且可以使电力系统对DG附加相关控制；但针对多DG系统，要求很多解裂设备与通信设备，且安装复杂，成本增多，针对小型结构的实用性与经济性下降。

分布式并网发电系统有源孤岛检测法综述作者：李迎迎来源：《创新科技》 2013年第12期李迎迎（河南师范大学图书馆，河南新乡453007）[摘要] 孤岛检测是分布式发电并网系统必备的功能，对于分布式并网发电系统具有重要的现实意义。

本文以有源孤岛效应检测方法作为研究对象，详细分析了几种新型有源孤岛检测方法的原理、应用条件及对电网的影响和优缺点，最后对该领域的研究方向作出了展望。

[关键词] 孤岛检测；并网系统；非检测区[中图分类号] TM65 [文献标识码] A1 引言随着世界能源危机的加剧，采用可再生能源发电的分布式发电以其自身优势得到迅速发展。

所有与用户端相靠近的小型模块化、分散式电力设备，不论设施规模和能源形式，都可称为分布式发电系统。

孤岛效应是指电力公司由于人为的或者是意外事故引起供电故障时，分布式供电系统持续向周边负载供电，形成电力公司无法掌控的自给供电孤岛。

孤岛效应给维修人员、用电设备以及分布式并网发电系统带来许多危害，是分布式发电保护措施急需解决的重要课题[1]。

2 孤岛检测法分布式发电系统的孤岛检测方法根据检测位置不同可以分为基于通信的电网侧远程孤岛检测法和基于并网逆变器的本地检测法两大类。

基于通信的电网侧远程孤岛检测法实时监测电网并利用无线电通信进行孤岛检测警报，例如传输断路器跳闸信号检测法、电力线路载波通信检测法等。

通信的电网侧远程孤岛检测法技术比较复杂，实现成本较高，因此在实际中使用较少。

并网逆变器侧的本地检测法最为常见孤岛检测方法，可以分为无源检测法和有源检测法，有源孤岛检测法是在无源孤岛检测法的基础上发展而来的。

当电网正常运行时，分布式发电系统和电网向公共节点注入有功功率和无功功率，电网断开后输出功率与负载功率匹配时，逆变器继续向负载供电，此时输出电压和频率与并网工作时几乎相同，无法检测出孤岛效应的发生，无源检测法失效；在输出功率与负载功率不匹配的情况下，逆变器输出电压和频率会发生较大变化，变化量超过设定的阈值时，保护电路动作即可检测到孤岛效应的发生。

发电机和电网的相序测定方法发电机和电网的相序测定是电力系统中必不可少的一个环节，在实际的电力工程中具有非常重要的意义。

正确的相序测定可以确保发电机与电网的相位一致，保证电力系统的稳定运行。

相序测定是指判断电压的相序是ABC相位还是ACB相位的过程。

在三相对称的电力系统中，三个相位的电压相差120度，相序汽车重要的参数。

相序的正确性对于三相电力设备的正常运行至关重要。

否则，就会导致电力系统的不稳定、损坏电气设备等一系列问题。

下面将介绍两种常见的发电机和电网的相序测定方法：电压比较法和旋转矢量法。

一、电压比较法：电压比较法也称为比较电压法，它是通过比较两个电压信号的差异来判断相序。

具体步骤如下：1. 准备工作：（1）准备一台相序已知的电源，如市电供电的三相电感应表。

（2）准备被测相序的电源，如发电机。

2. 连接测量电路：（1）将电源的A相与发电机的任一相（例如B相）接在一起。

（2）将A相的接线与接地相连。

（3）将电源的B相与发电机的A相接线。

（4）将电源的C相与发电机的B相接线。

3. 测量操作：（1）启动电源和发电机。

（2）通过三相电感应表观察指针的摆动情况，并记录下指针的运动方向。

如果指针顺时针摆动，则发电机的相序为ABC相位；如果指针逆时针摆动，则发电机的相序为ACB相位。

二、旋转矢量法：旋转矢量法是通过测量电压矢量的旋转方向来判断相序。

具体步骤如下：1. 准备工作：（1）准备一台相序已知的电源，如市电供电的三相电感应表。

（2）准备被测相序的电源，如发电机。

2. 连接测量电路：（1）将电源的A相与发电机的A相接线。

（2）将电源的B相与发电机的B相接线。

（3）将电源的C相与发电机的C相接线。

3. 测量操作：（1）启动电源和发电机。

（2）通过三相电感应表观察指针的旋转方向。

如果指针逆时针旋转，则发电机的相序为ABC相位；如果指针顺时针旋转，则发电机的相序为ACB相位。

总结：发电机和电网的相序测定方法主要有电压比较法和旋转矢量法。

行业资料：________ 发电机和电网的相序测定方法单位：______________________部门：______________________日期：______年_____月_____日第1 页共6 页发电机和电网的相序测定方法相序是指发电机三相电压达到最大值的顺序，水轮发电机和系统相序不同时并列，是非同期并列最严重的情况，将使发电机受到严重损坏。

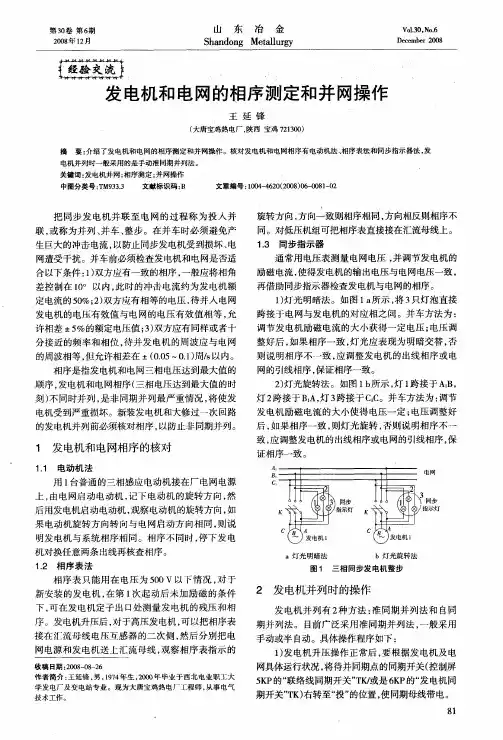

新装水轮发电机和大修过一次回路的水轮发电机并列前必须核对相序，以防止非同期并列。

核对发电机和电网相序的方法很多，常见的有如下几种。

1电动机法用一台普通的三相感应电动机接在厂用电源上，先由系统供给厂用电，记下电动机的旋转方向，然后用发电机供给厂用电，观察电动机的旋转方向。

如果转向与电网相同，则说明发电机与系统相序相同；如果转向不同，说明两者相序不同。

相序不同时，停下发电机对换任意两条出线再核查相序。

2相序表法相序表只能用在电压为500V以下情况，对于新安装的发电机，在第一次起动后未加励磁的条件下，可在发电机定子出口处测量发电机的残压和相序。

发电机升压后，对于高压发电机，可以把相序表接在汇流母线电压互感器的二次侧，然后分别把系统电源和发电机送上汇流母线，观察相序表指示的旋转方向，方向一致则相序相同，方向相反则相序不同。

对低压机组可把相序表直接接在汇流母线上，方法同上。

对于一条汇流母线上接有几台发电机的电站，可以把相序表接在发电机电压互感器的二次侧，拆开发电机电缆引线接头(注意保持安全距离)，然后合上发电机的隔离开关和断路器，由系统供电，记录相序表旋转方向；再拉开发电机断路器和隔离开关，恢复电缆接线，起动发电机升速、升第 2 页共 6 页压至额定值，这时电压互感器接发电机电源，观察相序表转向并与上次记录比较，即可判断发电机与电网的相序是否相同。

3自制不动相序指示器当不便在汇流母线和厂用电源上核对相序且又没有相序表，可按图1(a)接线自制不动相序指示器检查相序。

分布式发电系统并网公共连接点电压幅相检测方法张晓英;严鋆;王晓兰;温志伟;靳丹【摘要】提出一种新型三相幅相检测方法,该方法基于PQR变换,实现了三相电压基波正序、负序分量解耦.电网电压的基波正序分量和负序分量分离后,基波正序分量及基波负序分量的幅值和相位可以分别被检测出来.仿真结果表明,在电网严重谐波畸变条件下,提出的新型三相幅相检测方法克服了传统三相软件锁相环路存在的问题,能准确地跟踪基波正序电压的幅值和相位,在同等检测精度下有效提高了动态响应速度,可应用于分布式发电系统并网公共连接点电压幅相检测.%It is a precondition of riding through the grid faults for distributed generation systems that the magnitude/phase information of connected-grid point of common coupling (PCC) must be exacted fleetly, so that the control subsystem of distributed generation systems could tackle the faults. The conventional three-phase software phase-locked loop ( SPLL) has a low speed of dynamic response affected by negative-sequence and harmonic components. Also it could not exactly extract the foundational positive-sequence magnitude/phase of three-phase voltages. A novel three-phase magnitude-phase detection method tased on PQR transformation is proposed. The proposed method could decouple the positive PQR and negative PQR sequences and detected the magnitudes/phases of foundational positive-sequence component and negative-sequence component of three-phase voltages. The simulation results verify that the proposed method overcomes the shortcoming of conventional three-phase SPLL; under bad harmonic condition, the proposed method cantrack the magnitude/phase information of the foundational positive-sequence voltage accurately and improve the speed of dynamic response effectively under equivalent detection accuracy condition; the proposed method can be applied in the voltage magnitude-phase detection for the connected-grid PCC of distributed generation systems.【期刊名称】《电气自动化》【年(卷),期】2012(034)003【总页数】5页(P46-49,57)【关键词】分布式发电;幅相检测;PQR变换;三相不平衡;软件锁相环【作者】张晓英;严鋆;王晓兰;温志伟;靳丹【作者单位】兰州理工大学电气工程与信息工程学院,甘肃兰州730050;兰州理工大学电气工程与信息工程学院,甘肃兰州730050;兰州理工大学电气工程与信息工程学院,甘肃兰州730050;甘肃电力科学研究院,甘肃兰州730050;甘肃电力科学研究院,甘肃兰州730050【正文语种】中文【中图分类】TM610 引言分布式发电(Distributed Generation，DG)是指利用各种可用且分散存在的能源，包括可再生能源(太阳能、生物质能、小型风能、小型水能、潮汐能等)及本地可获取的化石燃料(主要是天然气)进行发电供能的技术［1－3］。
