基于现场总线的工业自动化控制系统设计一、引言基于现场总线的工业自动化控制系统是近年来工业自动化技术的重要发展方向之一，已经成为现代工业中不可或缺的关键技术。
采用现场总线技术，可以实现自动化控制系统中各种设备之间的快速、可靠、高效的信息交换。
因此，设计基于现场总线的工业自动化控制系统是目前工业控制技术方向中的热门话题。
二、基于现场总线的工业自动化控制系统1. 现场总线技术的概述现场总线技术是指通过一条总线实现现场设备之间的数据交换与控制的技术。
现场总线技术的出现为实现智能化、灵活化、可靠化、高效化的工业自动化系统提供了一个重要手段。
现场总线技术能够实现现场设备之间的即时通讯和控制，以及远程监控和远程控制。
2. 基于现场总线的工业自动化控制系统的架构基于现场总线的工业自动化控制系统的架构由三部分组成，即现场设备、现场总线和上位机。
其中，现场设备包括传感器、执行器、控制器等各种工业设备；现场总线是连接这些设备的通信总线，在现场设备之间传递数据和控制命令；上位机是控制系统的核心，用于控制和监视现场设备的运行状态，处理设备发送的数据和事件，实现自动化控制。
3. 基于现场总线的工业自动化控制系统的关键技术基于现场总线的工业自动化控制系统的关键技术包括总线协议、总线拓扑结构、数据传输速率、网络安全等。
其中，总线协议是指设备之间的通信协议，总线拓扑结构是指设备之间的连接方式，数据传输速率是指设备之间数据传输的速度，网络安全是指网络中信息的保密性、完整性和可用性。
4. 基于现场总线的工业自动化控制系统的应用举例如今，基于现场总线的工业自动化控制系统已经被广泛应用于各种行业中，例如石化、电力、冶金、水利、机械制造等。
其中，以石化工业为例，基于现场总线的工业自动化控制系统可以实现化工过程的智能化控制，提高生产效率和产品质量，减少事故发生率。
三、基于现场总线的工业自动化控制系统的设计1. 系统的需求分析在设计基于现场总线的工业自动化控制系统之前，需要对系统进行需求分析。

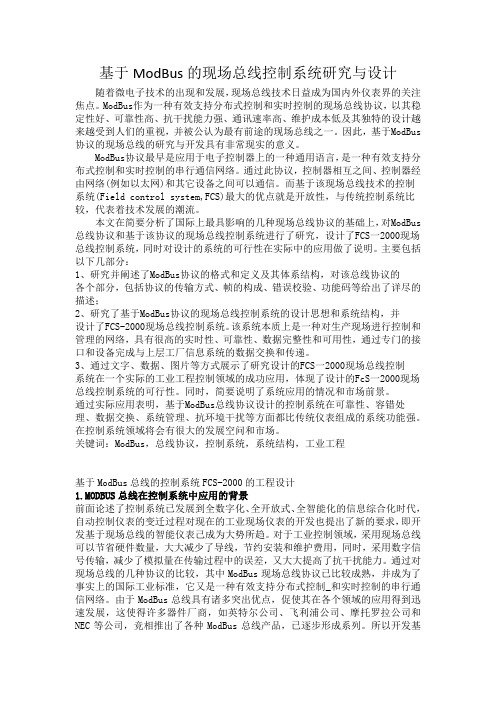

基于ModBus的现场总线控制系统研究与设计随着微电子技术的出现和发展，现场总线技术日益成为国内外仪表界的关注焦点。
ModBus作为一种有效支持分布式控制和实时控制的现场总线协议，以其稳定性好、可靠性高、抗干扰能力强、通讯速率高、维护成本低及其独特的设计越来越受到人们的重视，并被公认为最有前途的现场总线之一。
因此，基于ModBus 协议的现场总线的研究与开发具有非常现实的意义。
ModBus协议最早是应用于电子控制器上的一种通用语言，是一种有效支持分布式控制和实时控制的串行通信网络。
通过此协议，控制器相互之间、控制器经由网络(例如以太网)和其它设备之间可以通信。
而基于该现场总线技术的控制系统(Field control system,FCS)最大的优点就是开放性，与传统控制系统比较，代表着技术发展的潮流。
本文在简要分析了国际上最具影响的几种现场总线协议的基础上，对ModBus 总线协议和基于该协议的现场总线控制系统进行了研究，设计了FCS一2000现场总线控制系统，同时对设计的系统的可行性在实际中的应用做了说明。
主要包括以下几部分：1、研究并阐述了ModBus协议的格式和定义及其体系结构，对该总线协议的各个部分，包括协议的传输方式、帧的构成、错误校验、功能码等给出了详尽的描述；2、研究了基于ModBus协议的现场总线控制系统的设计思想和系统结构，并设计了FCS-2000现场总线控制系统。
该系统本质上是一种对生产现场进行控制和管理的网络，具有很高的实时性、可靠性、数据完整性和可用性，通过专门的接口和设备完成与上层工厂信息系统的数据交换和传递。
3、通过文字、数据、图片等方式展示了研究设计的FCS一2000现场总线控制系统在一个实际的工业工程控制领域的成功应用，体现了设计的FcS一2000现场总线控制系统的可行性。
同时，简要说明了系统应用的情况和市场前景。
通过实际应用表明，基于ModBus总线协议设计的控制系统在可靠性、容错处理、数据交换、系统管理、抗环境干扰等方面都比传统仪表组成的系统功能强。
基于机床现场总线控制系统的决策支持系统设计与实现随着现代制造业的发展，机床在工业生产中发挥着至关重要的作用。
机床控制系统的设计与实现对于提高生产效率、降低成本、改善产品质量具有重要意义。
基于机床现场总线控制系统的决策支持系统的设计与实现，旨在提供一个可靠的决策支持平台，帮助企业更好地进行生产决策和资源规划，并实现生产过程优化。
一、综述机床现场总线控制系统是一种集中控制、分散执行的控制系统，它可以实现对机床各个功能单元的统一调度和控制。
该控制系统将实时数据采集、信号传输、工作条件监测等功能集成于一体，为决策支持系统提供了实时、准确的数据基础。
决策支持系统的设计与实现不仅需要考虑其适配机床现场总线控制系统的特点，还需要满足具体生产环境下的需求。
二、需求分析1. 实时数据采集与分析决策支持系统需要能够实时采集机床的工作状态数据，并对其进行分析和处理。
这些数据包括机床的运行状态、生产效率、设备健康状况等。
通过对这些数据的分析，可以帮助企业了解机床的运行情况，及时发现问题，并进行相应的调整和优化。
2. 工艺参数优化决策支持系统还需要能够根据机床的实际情况，对工艺参数进行优化。
通过对机床在不同工艺参数下的生产效率、能耗、产品质量等指标进行分析和比较，可以为决策者提供科学的决策依据，从而实现生产过程的优化和改进。
3. 故障预警与维修支持决策支持系统需要能够通过对机床各个功能单元的状态监测和分析，及时发现潜在的故障，并给出相应的维修建议。
这些建议可以包括维修方式、维修时间、备件需求等。
通过及时的故障预警和维修支持，可以最大程度地减少机床故障带来的生产停工和生产效率下降。
4. 生产计划与资源规划决策支持系统还需要能够为企业提供生产计划和资源规划的功能。
这包括根据订单情况和机床的生产能力，优化生产排程，合理分配生产资源。
通过对生产计划和资源规划的优化，可以实现生产效率的最大化，降低生产成本，并提高产品交付的及时性。
机床现场总线控制系统的发展与应用近年来，随着工业自动化的不断发展，机床现场总线控制系统在机床制造行业中得到了广泛应用。
机床现场总线控制系统通过将控制器和执行器连接起来，实现了自动化控制的高效性、灵活性和可靠性。
本文将对机床现场总线控制系统的发展历程进行探讨，以及其在机床制造行业中的应用情况进行分析。
首先，我们来看机床现场总线控制系统的发展历程。
早期的机床控制系统主要采用传统的点对点连接方式，每个执行器都需要独立的控制电缆，不仅布线复杂，而且容易出现故障。
为了解决这个问题，机床制造商开始研发机床现场总线控制系统。
最早出现的总线控制系统是基于串行通信的，如RS-485总线等。
这种系统的主要优点是线缆布线简单，成本低，但传输速率有限，不适用于高速机床控制。
随着通信技术的不断发展，CAN总线、EtherCAT总线等高性能总线系统相继问世，为机床现场总线控制系统的发展提供了新的可能性。
机床现场总线控制系统的应用主要体现在以下几个方面。
首先，机床现场总线控制系统提高了机床的自动化水平。
在传统的机床控制系统中，往往需要人工操作进行机床的调整和控制，效率低下且容易出现误操作。
而使用机床现场总线控制系统后，可以实现机床的自动化生产，减少了人工操作的需求，提高了生产效率和产品质量。
其次，机床现场总线控制系统提供了更灵活的机床配置方案。
传统的机床控制系统中，控制器和执行器之间的连线较为复杂，增加了机床的布局限制。
而采用机床现场总线控制系统后，可以通过总线连接多个执行器，使其与控制器之间的连线简化，提高了机床布线的灵活性，方便了机床的配置和改造。
另外，机床现场总线控制系统提升了机床的可靠性和维护性。
传统的机床控制系统中，一旦控制器或执行器出现故障，需要停机维修，导致生产中断和生产成本加大。
而采用机床现场总线控制系统后，可以实现控制器和执行器的分布式控制，当某个节点出现故障时，只需要替换该节点，而不需要停机维修整个系统，提高了机床的可靠性和维护性。
基于现场总线的自动化控制系统设计与实现自动化控制系统是现代化生产制造必不可少的关键技术之一，能够提高生产效率，降低人工成本，增强企业竞争力。
其中，基于现场总线的自动化控制系统是一种非常常见和使用广泛的自动化技术。
本文将为大家介绍基于现场总线的自动化控制系统的设计与实现。
一、现场总线的概念和特点现场总线是一种用于现场设备间通信的数字通信系统，它是将工业场地中各种传感器、执行器和控制器层与上层的主控制层相连接的必要手段。
现场总线具有可靠性高、通信速度快、布线简单等优点，能够满足生产现场各种设备间通信的需求，是实现自动化控制的重要技术手段之一。
二、现场总线的应用领域现场总线广泛应用于工厂自动化生产线、机器人控制、船舶和汽车控制及游乐设施控制等领域。
现场总线实现了生产现场各种设备间的通信，使得各种设备之间能够实现信息共享和互相协作，提高了生产效率和质量。
三、现场总线的设计与实现现场总线的设计和实现需要遵循一定的规范和标准，如CAN、Profibus、HART等标准。
现在，越来越多的企业开始将现场总线技术应用到自身的生产制造当中，使得生产线变得更加智能化、自动化。
下面将介绍现场总线的设计和实现的几个关键步骤。
1、选择合适的总线标准在选择现场总线标准时，需要根据具体应用场景的要求来选择。
目前，常用的总线标准有CAN、Profibus、HART等。
2、设计网络拓扑结构网络拓扑结构的设计直接影响了整个控制系统的可靠性和稳定性。
在设计拓扑结构时，需要考虑设备之间的通信速度、信号传输距离以及不同节点之间的通信方式等因素。
3、选择合适的通信协议通信协议是控制系统的核心，它不仅影响着系统的通信速度，还会直接影响系统的可靠性和稳定性。
在选择通信协议时，需要根据设备的具体要求来选择。
4、实现控制功能在系统的实现过程中，需要根据系统的实际需求编写控制软件和驱动程序。
同时，对于现场总线技术的应用者而言，还需要了解控制器的工作原理和编程技巧，以便更好地应用系统。
基于FF现场总线的先进控制系统的设计与实现的开题报告一、课题背景随着工业自动化的不断发展和采用现代化控制技术，工业产品的自动化程度越来越高。
在工业自动化生产中，控制系统起着至关重要的作用。
控制系统负责监控生产过程中的各项变量，通过判断加工质量是否合格、设备是否正常运转等监控指标的变化来完成对生产过程的控制与管理。
基于现场总线的控制系统由一系列现场组件和控制器组成。
这种控制系统不仅可以大量减少现场元器件的数量，还能减少现场布线的复杂度。
现场总线它具有较高的性能和可靠性，适应于数据量大、通讯复杂的场合。
在现代化工业智能化控制系统中，基于现场总线的控制系统成为了主流，其应用范围越来越广泛。
二、研究意义现代化工业生产中，控制系统起到了至关重要的作用。
在各个行业，要求控制系统具备高性能，高效率、高可靠性等特点，以保证生产过程的顺利进行。
基于FF现场总线的控制系统，具有数据传输速度快、通讯复杂和可靠性高的特点，大大提高了生产现场的可靠性和控制效率。
因此，对于基于FF现场总线的先进控制系统的设计和实现，具有重要的研究意义和现实意义。
三、主要研究内容和技术路线本研究的主要研究内容是基于FF现场总线的先进控制系统的设计和实现。
具体包括以下几个方面：1、FF现场总线协议的研究和应用。
2、现场控制器的研制和开发。
3、系统的软件设计和实现。
4、系统的测试和验证。
技术路线：1、了解现场总线的基本原理和分类，研究FF现场总线的协议。
2、开发控制器的硬件设计，包括选型、原理图和PCB设计等。
3、软件设计包括控制系统和上位机软件设计，采用C/C++等语言进行开发。
4、完成系统测试和功能验证。
四、预期研究成果本课题预期的研究成果主要包括以下几个方面：1、完成基于FF现场总线的先进控制系统的设计和实现。
2、掌握现场总线协议的研究方法和技术。
3、掌握现场控制器的研发技术，包括硬件设计和软件设计。
4、完成控制系统的测试和验证。
五、预期研究贡献本研究将为先进控制系统的设计与实现提供一种基于FF现场总线的新技术途径，同时也可以为相关领域的研究提供一定的参考和借鉴。
基于现场总线的过程控制系统
一、现场总线掌握系统
特点：
1.可以在现场构成完整的基本掌握系统；
2.可以与多个现场智能设备互换信息；
3.可以很便利地构成简单的过程掌握系统
4.与集散掌握系统相比，具有掌握功能更加分散，智能化与功能自治性更高、系统的构成更加敏捷、可扩展性与可互换性更强、牢靠性与可维护性更好等诸多
二、基于现场总线的过程掌握系统
1、现场总线掌握系统的方案设计
锅炉汽包水位常规仪表掌握系统现场总线掌握系统设计步骤
1、选择必需的智能仪表
2、选择计算机与网络配件的配置方案
1）基于PC总线接口卡（PCI）的配置方案；
2）基于通信掌握器的配置方案。
3 、选择或开发组态软件
组态软件的功能：1）能在界面上选择设备；2）能对所选设备安
排位号；3）能选择功能模块；4）能实现连接；5）能给予特征参数；6）能进行网络组态；7）能下载信息。
4、组态过程示例
1）选择功能模块；
2）完胜利能模块的位号安排及其连接；
3）确定功能模块的特征参数；
4）网络的组态；
5）下载组态信息。
