画法几何点线面投影地习题

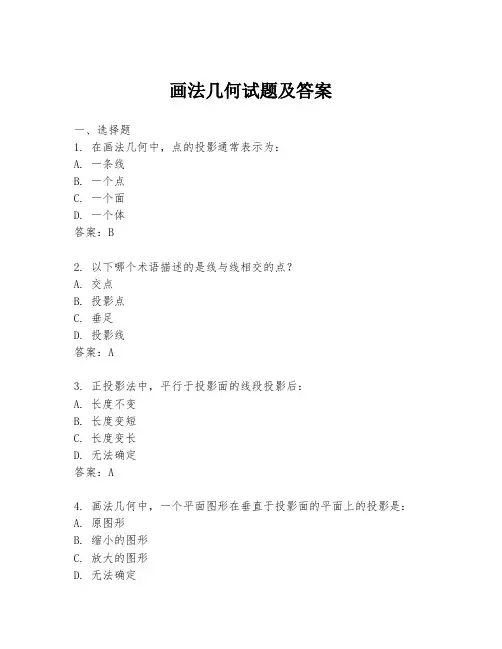

画法几何试题及答案一、选择题1. 在画法几何中，点的投影通常表示为：A. 一条线B. 一个点C. 一个面D. 一个体答案：B2. 以下哪个术语描述的是线与线相交的点？A. 交点B. 投影点C. 垂足D. 投影线答案：A3. 正投影法中，平行于投影面的线段投影后：A. 长度不变B. 长度变短C. 长度变长D. 无法确定答案：A4. 画法几何中，一个平面图形在垂直于投影面的平面上的投影是：A. 原图形B. 缩小的图形C. 放大的图形D. 无法确定答案：A5. 在三视图中，主视图通常表示物体的：A. 正面B. 侧面C. 顶面D. 底面答案：A二、填空题1. 在画法几何中，_______表示物体的三维形状。

答案：三视图2. 投影线与投影面垂直的投影方法称为_______投影法。

答案：正3. 当一个物体的表面与投影面平行时，其投影是_______。

答案：原图形4. 在画法几何中，_______是指物体表面与投影面之间的夹角。

答案：投影角5. 如果一个物体的投影是一条线，则该物体与投影面是_______关系。

答案：垂直三、简答题1. 简述画法几何中三视图的作用。

答案：三视图的作用是全面展示物体的三维形状，包括主视图、侧视图和俯视图，分别从物体的正面、侧面和顶面进行投影，以确保设计和制造过程中对物体形状的准确理解。

2. 解释什么是正投影法，并给出其特点。

答案：正投影法是一种投影方法，其中投影线与投影面垂直。

其特点包括：投影线平行时，投影后的线段长度不变；投影线与投影面平行时，投影后的形状与原物体形状相同。

四、绘图题1. 根据题目给出的三视图，绘制一个立方体的三视图。

答案：（此处应有绘图，但无法提供）2. 给定一个物体的正视图和侧视图，请绘制其俯视图。

答案：（此处应有绘图，但无法提供）五、计算题1. 已知一个圆柱的正视图直径为10cm，侧视图高度为20cm，求圆柱的体积。

答案：圆柱体积V = πr²h = π(5cm)²(20cm) = 500π cm³2. 给定一个圆锥的底面直径为8cm，高为12cm，求其体积。

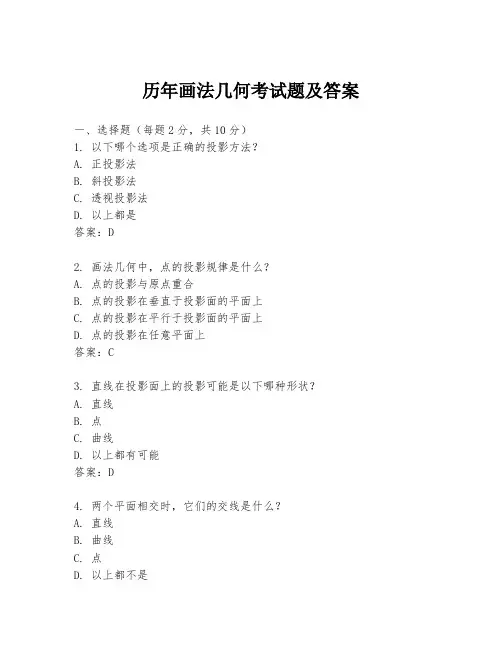

历年画法几何考试题及答案一、选择题（每题2分，共10分）1. 以下哪个选项是正确的投影方法？A. 正投影法B. 斜投影法C. 透视投影法D. 以上都是答案：D2. 画法几何中，点的投影规律是什么？A. 点的投影与原点重合B. 点的投影在垂直于投影面的平面上C. 点的投影在平行于投影面的平面上D. 点的投影在任意平面上答案：C3. 直线在投影面上的投影可能是以下哪种形状？A. 直线B. 点C. 曲线D. 以上都有可能答案：D4. 两个平面相交时，它们的交线是什么？A. 直线B. 曲线C. 点D. 以上都不是答案：A5. 圆柱体在正投影法中的投影是什么形状？A. 矩形B. 圆形C. 椭圆D. 以上都有可能答案：A二、填空题（每题2分，共10分）1. 在画法几何中，______投影法能够保持图形的真实大小。

答案：正2. 当一个平面与投影面平行时，该平面上的直线在投影面上的投影是一条______。

答案：直线3. 两个平面相交时，它们的交线是一条______。

答案：直线4. 圆锥体在正投影法中的投影是一个______。

答案：圆形5. 球体在任何投影面上的投影都是一个______。

答案：圆形三、简答题（每题10分，共20分）1. 请简述画法几何中三视图的定义及其相互关系。

答案：三视图是指物体在三个互相垂直的投影面上的投影，分别为正视图、侧视图和俯视图。

它们相互关系是：正视图显示物体的高度和宽度，侧视图显示物体的高度和深度，俯视图显示物体的宽度和深度。

三视图共同反映了物体的三维形状。

2. 描述如何确定一个平面图形在投影面上的位置。

答案：确定一个平面图形在投影面上的位置，首先需要确定该平面与投影面的关系，即平面与投影面是平行、垂直还是倾斜。

然后根据平面与投影面的相对位置，确定平面图形在投影面上的投影形状和位置。

如果平面与投影面平行，则图形的投影与原图形形状相同；如果平面与投影面垂直，则图形的投影为一条直线；如果平面与投影面倾斜，则图形的投影为一个平行四边形或其他形状，具体形状取决于平面与投影面的倾斜角度。

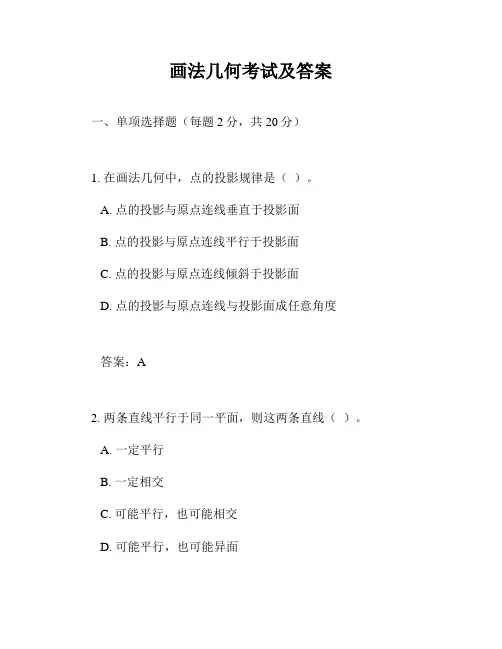

画法几何考试及答案一、单项选择题（每题2分，共20分）1. 在画法几何中，点的投影规律是（）。

A. 点的投影与原点连线垂直于投影面B. 点的投影与原点连线平行于投影面C. 点的投影与原点连线倾斜于投影面D. 点的投影与原点连线与投影面成任意角度答案：A2. 两条直线平行于同一平面，则这两条直线（）。

A. 一定平行B. 一定相交C. 可能平行，也可能相交D. 可能平行，也可能异面答案：D3. 在正投影法中，平面图形的投影与原图形（）。

A. 形状相同B. 形状不同C. 形状相似D. 形状完全相同答案：A4. 一个平面与三个坐标平面的交线分别为a、b、c，则这三个交线（）。

A. 两两平行B. 两两相交C. 两两垂直D. 两两异面答案：B5. 一个平面与一个球面相交，其交线为（）。

A. 直线B. 圆C. 椭圆D. 抛物线答案：B6. 一个平面与一个圆柱面相交，其交线为（）。

A. 直线B. 圆C. 椭圆D. 抛物线答案：B7. 一个平面与一个圆锥面相交，其交线为（）。

A. 直线B. 圆C. 椭圆D. 抛物线答案：C8. 一个平面与一个双曲抛物面相交，其交线为（）。

A. 直线B. 圆C. 椭圆D. 抛物线答案：D9. 在画法几何中，直线的投影规律是（）。

A. 直线的投影与原直线平行B. 直线的投影与原直线垂直C. 直线的投影与原直线倾斜D. 直线的投影与原直线成任意角度答案：A10. 一个平面与一个椭球面相交，其交线为（）。

A. 直线B. 圆C. 椭圆D. 抛物线答案：C二、填空题（每题2分，共20分）1. 在画法几何中，一个点在三个坐标平面上的投影分别为P1、P2、P3，则该点的坐标为（）。

答案：(P1, P2, P3)2. 两条直线平行于同一平面，则这两条直线的位置关系为（）。

答案：可能平行，也可能异面3. 在正投影法中，平面图形的投影与原图形的形状（）。

答案：相同4. 一个平面与三个坐标平面的交线分别为a、b、c，则这三个交线的位置关系为（）。

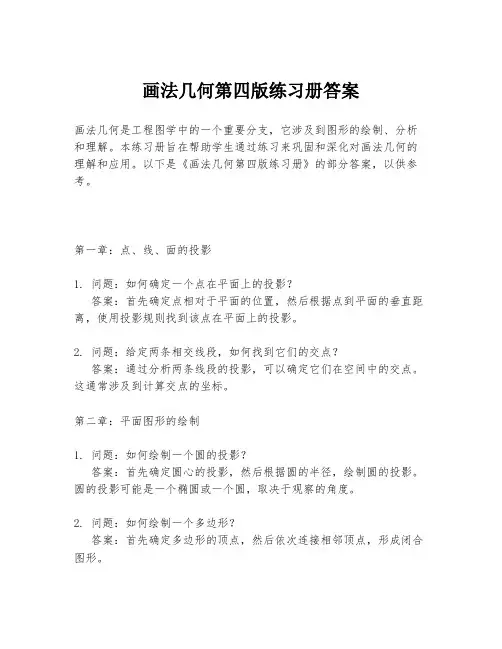

画法几何第四版练习册答案画法几何是工程图学中的一个重要分支，它涉及到图形的绘制、分析和理解。

本练习册旨在帮助学生通过练习来巩固和深化对画法几何的理解和应用。

以下是《画法几何第四版练习册》的部分答案，以供参考。

第一章：点、线、面的投影1. 问题：如何确定一个点在平面上的投影？答案：首先确定点相对于平面的位置，然后根据点到平面的垂直距离，使用投影规则找到该点在平面上的投影。

2. 问题：给定两条相交线段，如何找到它们的交点？答案：通过分析两条线段的投影，可以确定它们在空间中的交点。

这通常涉及到计算交点的坐标。

第二章：平面图形的绘制1. 问题：如何绘制一个圆的投影？答案：首先确定圆心的投影，然后根据圆的半径，绘制圆的投影。

圆的投影可能是一个椭圆或一个圆，取决于观察的角度。

2. 问题：如何绘制一个多边形？答案：首先确定多边形的顶点，然后依次连接相邻顶点，形成闭合图形。

第三章：立体图形的投影1. 问题：如何绘制一个立方体的三视图？答案：立方体的三视图包括正视图、侧视图和俯视图。

正视图显示立方体的前面和后面，侧视图显示立方体的侧面，俯视图显示立方体的顶部。

2. 问题：如何确定一个圆锥的投影？答案：圆锥的投影通常是一个圆和一个三角形。

圆是圆锥底面的投影，三角形是圆锥侧面的投影。

第四章：剖面图和断面图1. 问题：什么是剖面图？答案：剖面图是一种通过假想的切割面来显示物体内部结构的图形表示方法。

2. 问题：如何绘制一个物体的断面图？答案：首先确定切割面的位置，然后根据切割面与物体相交的部分，绘制出断面图。

第五章：轴测图1. 问题：什么是轴测图？答案：轴测图是一种通过改变投影角度来更直观地展示三维物体的图形表示方法。

2. 问题：如何绘制一个物体的轴测图？答案：选择适当的轴测投影方式，然后根据物体的尺寸和形状，绘制出轴测图。

结束语：通过本练习册的练习，希望能够帮助学生更好地理解画法几何的基本概念和应用。

在实际应用中，学生应该结合具体的工程问题，灵活运用所学知识，不断提高自己的绘图和分析能力。

2-1 根据点的空间位置，画出点的投影图2-2 根据点的坐标，画出点的投影图和空间位置2-3根据点的两面投影求第三投影，并判定其相对位置2-4 已知点B 在点A 的正上方10，点C 在点B 的正左方10，求A 、B 、C 的三面投影，并标明其可见性。

b'b b”c'c” c( a” ) ( )ab”A AA BBB c ׳dC CCDD2-5 已知长方体的投影图，试判定棱线AB、AC、CD与投影面的相对位置，并标明其侧面投影。

2-6 注出三棱锥SABC各棱线的水平和正面投影，并判定它们属于哪类直线。

2-7求直线AB的第三投影。

2-8 分别求出直线CD和EF的实长及其倾角α和β。

2-9 已知直线AB与V面的倾角β=300，求其水平投影ab。

2-10 判定点K是否在直线AB上。

不在2-11 判定下列直线的相对位置（平行、相交、交叉）2-12 求点M到直线AB的距离。

2-13求一距H面为20的水平线，与两交叉直线AB、CD相交2-14判定两条交叉直线AB、CD对V、W面重影点的可见性2-15试求两条直线AB、CD之间的距离2-16已知正方形ABCD的对角线位于侧平线EF上，试完成该正方形的正面、侧面投影2-17求下列平面的第三投影，并判定它们与投影面的相对位置2-18试判定A、B两点是否在下列平面内2-19 完成平面五边形的正面投影2-20判定3条相互平行的直线是否在同一平面内通过作图可知：左边两条平行直线可确定一平面，右边的平行线没有过该平面上的某一点，所以三条平行线不在同一平面。

2-21已知直线CD在⊿ABC平面内，试求c′d′2-22试在⊿ABC内取一点K，使K距H面、V面均为20。

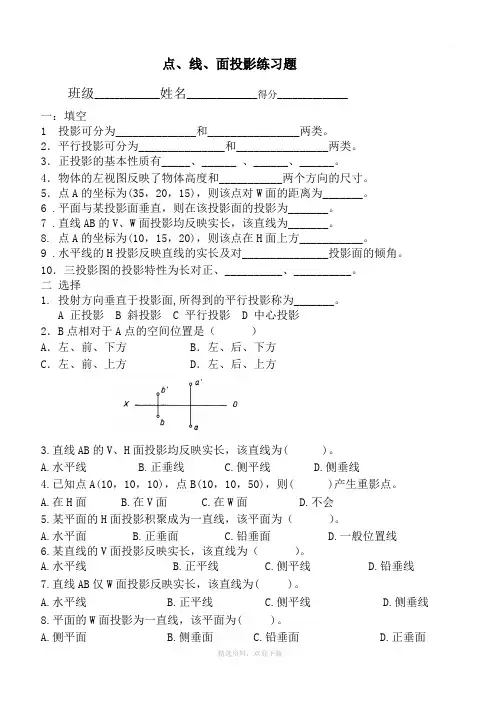

点、线、面投影练习题班级_____________姓名______________得分______________一：填空1 投影可分为______________和________________两类。

2．平行投影可分为_______________和________________两类。

3．正投影的基本性质有_____、______ 、______、______。

4．物体的左视图反映了物体高度和___________两个方向的尺寸。

5．点A的坐标为(35，20，15)，则该点对W面的距离为_______。

6 .平面与某投影面垂直，则在该投影面的投影为_______。

7 .直线AB的V、W面投影均反映实长，该直线为_______。

8. 点A的坐标为(10，15，20)，则该点在H面上方___________。

9 .水平线的H投影反映直线的实长及对_______________投影面的倾角。

10．三投影图的投影特性为长对正、__________、__________。

二选择1. 投射方向垂直于投影面,所得到的平行投影称为_______。

A 正投影B 斜投影C 平行投影D 中心投影2．B点相对于A点的空间位置是（）A．左、前、下方 B．左、后、下方C．左、前、上方 D．左、后、上方3.直线AB的V、H面投影均反映实长，该直线为( )。

A.水平线B.正垂线C.侧平线D.侧垂线4.已知点A(10，10，10)，点B(10，10，50)，则( )产生重影点。

A.在H面B.在V面C.在W面D.不会5.某平面的H面投影积聚成为一直线，该平面为（）。

A.水平面B.正垂面C.铅垂面D.一般位置线6.某直线的V面投影反映实长，该直线为（）。

A.水平线B.正平线C.侧平线D.铅垂线7.直线AB仅W面投影反映实长，该直线为( )。

A.水平线B.正平线C.侧平线D.侧垂线8.平面的W面投影为一直线，该平面为( )。

A.侧平面B.侧垂面C.铅垂面D.正垂面9.直线AB的V投影平行于OX轴，下列直线中符合该投影特征的为( )。

2-1 根据点的空间位置，画出点的投影图
2-2 根据点的坐标，画出点的投影图和空间位置
2-3根据点的两面投影求第三投影，并判定其相对位置
2-4 已知点B在点A的正上方10，点C在点B的正左方10，求A、B、C的三面投影，并标明其可见性。

2-5 已知长方体的投影图，试判定棱线AB、AC、CD与投影面的相对位置，并标明其侧面投影。

2-6 注出三棱锥SABC各棱线的水平和正面投影，并判定它们属于哪类直线。

2-7 求直线AB的第三投影。

2-8 分别求出直线CD和EF的实长及其倾角α和β。

2-9 已知直线AB与V面的倾角β=300，求其水平投影ab。

2-10 判定点K是否在直线AB上。

不在
2-11 判定下列直线的相对位置（平行、相交、交叉）
2-12 求点M到直线AB的距离。

2-13求一距H面为20的水平线，与两交叉直线AB、CD相交
2-14判定两条交叉直线AB、CD对V、W面重影点的可见性
2-15试求两条直线AB、CD之间的距离
2-16已知正方形ABCD的对角线位于侧平线EF上，试完成该正方形的正面、侧面投影
2-17求下列平面的第三投影，并判定它们与投影面的相对位置
2-18试判定A、B两点是否在下列平面内
2-19 完成平面五边形的正面投影
2-20判定3条相互平行的直线是否在同一平面内
通过作图可知：左边两条平行直线可确定一平面，右边的平行线没有过该平面上的某一点，所以三条平行线不在同一平面。

2-21已知直线CD在⊿ABC平面内，试求c′d′
2-22试在⊿ABC内取一点K，使K距H面、V面均为20。

点、线、面的投影一、作点的投影1、已知A点的三面投影，B在A点之上10mm、之前6mm、之右14mm，AC为正垂线，C点在A正前方18mm处，求作B、C两点的三面投影。

2、求平面上点K和N的另一面投影。

3、已知A、B、C三点的两面投影，试求其第三面投影。

4、已知A、B、C三点的两面投影，求各点的第三面投影。

5、已知点A在V面之前15，点B在H面之上20，点C在V面上，点D在H面上，点E在投影轴上，补全诸点的V、H两面投影。

6、已知点A（40，20，30），作A点的直观图。

7、已知空间点A、B、C的坐标分别为（10，5，15）、（5，0，10）、（0，10，0）试绘制A、B、C在三面投影图中投影。

8、已知点A(10,10,30)、点B(0,15,20),点C在点A的左方10，下放15，前方10，求点A、B、C的三面投影。

9、已知A点的两面投影，B点在A点左方20mm，前方15mm，上方15mm，求作线段AB的三面投影。

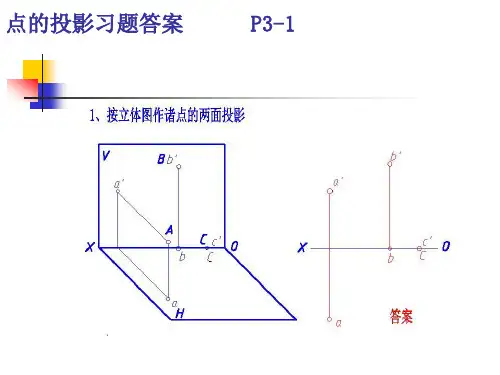

10、按立体图作诸点的两面投影。

11、按照立体图作诸点的三面投影。

12、已知点A在V面之前36，点B在H面之上10，点C在V面上，点D在H面上，点E在投影轴上，补全诸点的两面投影。

二、直线的投影13、已知直线AB与CD相交，求作CD。

14、求直线CD真长及对V面、W面的倾角β、γ。

15、求下列直线的第三面投影，并判断空间位置。

AB 是线16、求下列直线的第三面投影，并判断空间位置。

EF是线18、求下列直线的第三面投影，并判断空间位置。

AB是线。

20、求下列直线的第三面投影，并判断空间位置。

AB是线。

21、点M在直线AB上，且距H面15。

绘出点M在V、H面上的投影。

22、补全直线的三面投影，并判断其空间位置AB是线CD是线23、补全直线的三面投影，并判断其空间位置。

AB是线CD是线24、作直线的三面的投影;(1)水平线AB,从点A向左,向前, 长18,β=30°。

(2)正垂线CD,从点C向后,长12。

画法几何试题及答案一、选择题（每题2分，共10分）1. 在画法几何中，点的投影通常表示为：A. 一条线段B. 一个点C. 一个平面D. 一个曲面答案：B2. 如果两条直线在第三投影面上的投影平行，则这两条直线：A. 一定平行B. 一定相交C. 可能平行，也可能相交D. 一定垂直答案：C3. 在正投影法中，物体的三个视图是：A. 主视图、俯视图、左视图B. 主视图、俯视图、右视图C. 主视图、侧视图、顶视图D. 主视图、侧视图、底视图答案：A4. 一个平面图形在不同方向上的投影，其形状和大小：A. 完全相同B. 完全不同C. 形状相同，大小不同D. 形状不同，大小相同答案：D5. 两平面相交时，其交线是：A. 一条直线B. 一条曲线C. 一个平面D. 一个点答案：A二、填空题（每题2分，共10分）1. 在画法几何中，一个平面图形的三个基本视图包括主视图、俯视图和______。

答案：侧视图2. 正投影法中，物体的三个视图分别位于三个互相垂直的投影面上，这三个投影面分别是主视面、俯视面和______。

答案：左视面3. 如果一个平面图形在某一投影面上的投影为一条直线，则该图形在该投影面上的投影是______。

答案：全等的4. 在画法几何中，点的投影通常用______表示。

答案：一个点5. 两直线相交时，它们的交点在三个投影面上的投影分别是______、______和______。

答案：主视图上的交点、俯视图上的交点、左视图上的交点三、简答题（每题5分，共20分）1. 简述正投影法的基本原理。

答案：正投影法的基本原理是将物体的三个视图分别投影到三个互相垂直的投影面上，这三个投影面分别是主视面、俯视面和左视面。

通过这三个视图，可以完整地表达物体的形状和尺寸。

2. 描述如何确定一个平面图形在某一投影面上的投影。

答案：确定一个平面图形在某一投影面上的投影，首先需要确定该图形在该投影面上的投影方向，然后根据图形的几何特征，如直线、曲线、角度等，将其投影到相应的投影面上。

画法几何试题及答案一、选择题（每题2分，共20分）1. 点的投影特性是什么？A. 垂直投影与水平投影长度相等B. 垂直投影与水平投影长度不等C. 垂直投影与水平投影长度相等或不等D. 无规律2. 线段的投影特性有哪些？A. 垂直投影长度等于线段长度B. 垂直投影长度小于线段长度C. 垂直投影长度大于线段长度D. 以上都有可能3. 以下哪个不是平面图形的分类？A. 三角形B. 矩形C. 圆形D. 立体图形4. 投影法中，第一角法和第三角法的区别是什么？A. 投影方向不同B. 投影位置不同C. 投影方式不同D. 没有区别5. 以下哪个不是平面图形的基本元素？A. 点B. 线C. 面D. 体6. 投影变换中，平行投影和中心投影的区别是什么？A. 投影源的位置不同B. 投影线的数量不同C. 投影线的方向不同D. 投影结果不同7. 在画法几何中，什么是视图？A. 物体的正面图B. 物体的侧面图C. 从不同方向观察物体所得到的图形D. 物体的俯视图8. 以下哪个不是视图的分类？A. 主视图B. 左视图C. 右视图D. 透视图9. 什么是剖面图？A. 通过物体内部的平面所得到的图形B. 物体的外部轮廓图C. 物体的立体图D. 物体的透视图10. 什么是断面图？A. 通过物体内部的平面所得到的图形B. 物体的外部轮廓图C. 物体的立体图D. 物体的透视图答案：1. B 2. D 3. D 4. A 5. D 6. A 7. C 8. D 9. A 10. A二、填空题（每空1分，共10分）1. 在画法几何中，______是最基本的元素。

2. 第一角法中，物体的投影面是______的。

3. 第三角法中，物体的投影面是______的。

4. 视图中，______视图通常用来表示物体的正面。

5. 剖面图和断面图的区别在于剖面图是______，而断面图是______。

6. 当物体的某一部分被剖面线所切割时，该部分在剖面图中应表示为______。

文件编号： 8B -0C -B1-48-7D
整理人 尼克
点线面投影练习题
五、形体投影图练习
1．已知正三棱柱的H面投影，高为30 mm，请完成其三面投影。

2．已知正四棱锥的H面投影，高为30 mm，请完成其三面投影。

3．己知三棱锥两面投影和表面上A、B、c的一个投影，请完成三棱锥和表面上点A、B、C 三面投影。

4．已知带缺口四棱锥台的V、w面投影，求它的H面投影．
5、根据形体的直观图和投影图，请对号入座，并补齐所缺的图线。

6、根据形体的直观图和投影图，请对号入座，并补画所缺的第三视图。

7、根据形体直观图，在投影图相应的位置注出直线、平面的符号，并判别与投影相对位置?
整理丨尼克
本文档信息来自于网络，如您发现内容不准确或不完善，欢迎您联系我修正；如您发现内容涉嫌侵权，请与我们联系，我们将按照相关法律规定及时处理。

画法几何复习题及答案一、选择题1. 在画法几何中，平行投影法的投影线与投影面的关系是（）。

A. 垂直B. 平行C. 相交D. 以上都不是答案：B2. 点的投影在投影面上的位置是由（）决定的。

A. 点到投影面的距离B. 点到投影线的方向C. 点到投影面的角度D. 点到投影线的垂直距离答案：B3. 直线在投影面上的投影，如果直线与投影面垂直，则其投影为（）。

A. 一条直线B. 一个点C. 一条曲线D. 无法确定答案：B二、填空题1. 在画法几何中，一个平面图形的投影可以通过______投影法来获得。

答案：平行2. 如果一个平面图形与投影面平行，则其投影与原图形______。

答案：全等3. 画法几何中，一个立体图形的三视图包括______、______和______。

答案：正视图、侧视图、俯视图三、简答题1. 简述画法几何中，如何确定一个点在空间中的位置。

答案：在画法几何中，确定一个点在空间中的位置通常需要三个坐标值，这些坐标值表示点到三个互相垂直的坐标平面的距离。

2. 描述画法几何中，直线与平面相交的投影特点。

答案：在画法几何中，当直线与平面相交时，其投影会显示为一条直线，且该直线与平面的交线在投影面上的投影是一条直线段。

四、计算题1. 给定一个点P(3, -2, 4)，求其在水平面（XY平面）上的投影点P'的坐标。

答案：P'的坐标为(3, -2, 0)。

2. 假设有一条直线L，其在XZ平面上的投影为一条直线段AB，且A(1, 0, 3)和B(4, 0, 6)，求直线L与Y轴的交点坐标。

答案：直线L与Y轴的交点坐标为(0, y, 0)，其中y可以通过直线L的参数方程计算得出。

五、作图题1. 给定一个立方体，其一个顶点在原点(0, 0, 0)，边长为2，画出该立方体的三视图。

答案：根据题目描述，可以画出立方体的正视图、侧视图和俯视图，每个视图都是一个边长为2的正方形。

2. 画出一个半径为3的球体在XY平面上的投影。

点、线、面投影练习题班级_____________姓名______________得分______________一：填空1 投影可分为______________和________________两类。

2．平行投影可分为_______________和________________两类。

3．正投影的基本性质有_____、______ 、______、______。

4．物体的左视图反映了物体高度和___________两个方向的尺寸。

5．点A的坐标为(35，20，15)，则该点对W面的距离为_______。

6 .平面与某投影面垂直，则在该投影面的投影为_______。

7 .直线AB的V、W面投影均反映实长，该直线为_______。

8. 点A的坐标为(10，15，20)，则该点在H面上方___________。

9 .水平线的H投影反映直线的实长及对_______________投影面的倾角。

10．三投影图的投影特性为长对正、__________、__________。

二选择1. 投射方向垂直于投影面,所得到的平行投影称为_______。

A 正投影B 斜投影C 平行投影D 中心投影2．B点相对于A点的空间位置是（）A．左、前、下方B．左、后、下方C．左、前、上方D．左、后、上方3.直线AB的V、H面投影均反映实长，该直线为( )。

A.水平线B.正垂线C.侧平线D.侧垂线4.已知点A(10，10，10)，点B(10，10，50)，则( )产生重影点。

A.在H面B.在V面C.在W面D.不会5.某平面的H面投影积聚成为一直线，该平面为（）。

A.水平面B.正垂面C.铅垂面D.一般位置线6.某直线的V面投影反映实长，该直线为（）。

A.水平线B.正平线C.侧平线D.铅垂线7.直线AB仅W面投影反映实长，该直线为( )。

A.水平线B.正平线C.侧平线D.侧垂线8.平面的W面投影为一直线，该平面为( )。

A.侧平面B.侧垂面C.铅垂面D.正垂面9.直线AB的V投影平行于OX轴，下列直线中符合该投影特征的为( )。
