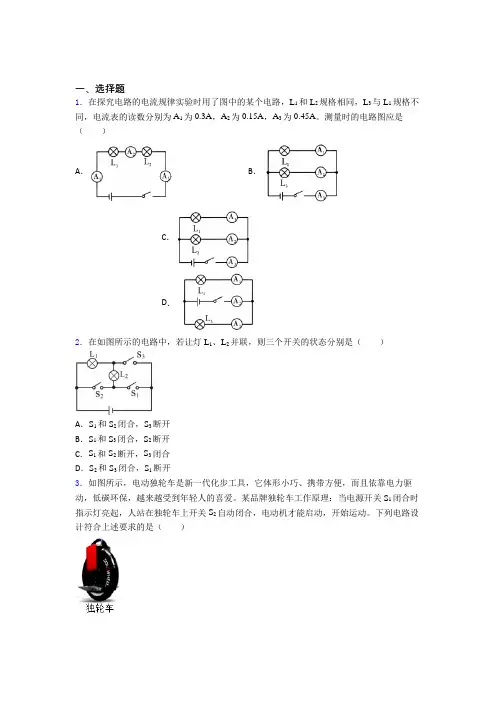

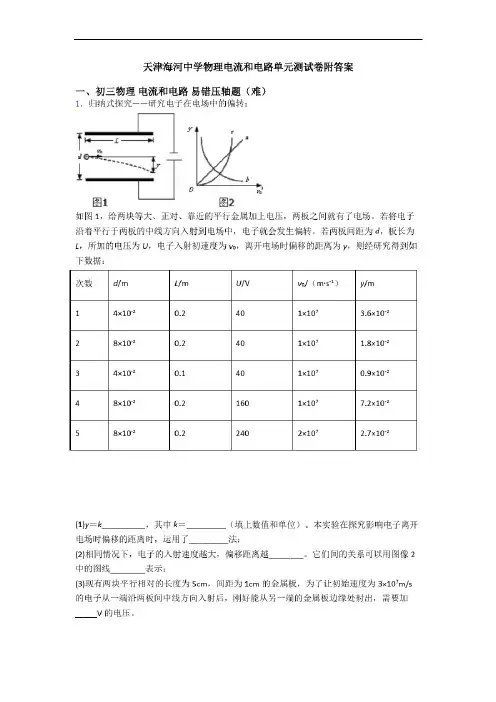

一、选择题1．在探究电路的电流规律实验时用了图中的某个电路，L1和L2规格相同，L3与L1规格不同，电流表的读数分别为A1为0.3A，A2为0.15A，A3为0.45A。
测量时的电路图应是（）A．B．C．D．2．在如图所示的电路中，若让灯L1、L2并联，则三个开关的状态分别是（）A．S1和S2闭合，S3断开B．S1和S3闭合，S2断开C．S1和S2断开，S3闭合D．S2和S3闭合，S1断开3．如图所示，电动独轮车是新一代化步工具，它体形小巧、携带方便，而且依靠电力驱动，低碳环保，越来越受到年轻人的喜爱。
某品牌独轮车工作原理：当电源开关S1闭合时指示灯亮起，人站在独轮车上开关S2自动闭合，电动机才能启动，开始运动。
下列电路设计符合上述要求的是（）A．B．C．D．4．通过直接感知的现象，推测无法直接感知的事实，是常用的物理方法下列根据现象所作出的推测不符合事实的是（）A．“清晨，树叶上的露珠看起来呈球状”推测分子之间存在引力B．“墨水在热水中比在凉水中扩散得快”推测温度越高，分子的热运动越剧烈C．“街边的路灯同时亮、灭”推测路灯是串联的D．“电路中的灯泡发光”推测电路中有电流5．图甲的电路中，闭合开关S，若两电流表的指针均指在图乙的位置，则通过灯L1和L2的电流大小分别是（）A．1.8A 0.36A B．1.44A 0.36AC．0.36A 1.8A D．0.36A 1.44A6．如图所示，将发光二极管LED接入电路中，闭合开关，发现LED发光。
下列说法正确的是（）A．电流从电池的左边流出，从电池的右边流进B．电子从LED较短的引脚流入，从较长的引脚流出C．流过LED较长引脚的电流比较短引脚的大D．将电路中的干电池正负极对调，LED的亮度会稍微变暗7．图示的电路中，电流表测量的是（）A．通过灯 L1的电流B．通过灯 L2的电流C．通过灯 L3的电流D．通过灯 L1和灯 L2的电流之和8．如图所示，用餐巾纸摩擦一根可以绕支架自由转动的吸管，使它带上电，现用另一带电玻璃棒靠近吸管的一端，发现它们互相排斥，关于这一现象，下列说法正确的是（）A．玻璃棒和餐巾纸带异种电荷B．餐巾纸不带电C．吸管和餐巾纸带同种电荷D．吸管带电是因为与餐巾纸摩擦，创造了电荷9．下列有关电流和电路的说法中正确的是（）A．只有正电荷定向移动才会形成电流B．带电的物体只能吸引带异种电荷的物体C．丝绸与玻璃棒摩擦以后，丝绸带负电D．金属导体中电流方向与自由电子定向移动方向相同10．下列说法正确的是（）A．回路中有电流时，发生定向移动的电荷一定是正电荷B．原子是由原子核和电子构成，带负电的电子分布在原子核的内部C．若两个轻小带电物体相互吸引，那么这两个物体一定是带异种电荷D．原来不带电的物体，通过摩擦的方式带电，是通过摩擦创造了新的电荷11．如图所示，两个相同的验电器A和B，A与丝绸摩擦过的玻璃棒接触带电，再用C棒去同时接触两验电器的金属球，发现A的金属箔片张角变小，B的金属箔片张角变大。
一、选择题1．如图所示，一带负电的橡胶棒靠近用细线挂住的轻细吸管A端时，吸管发生了转动。
则吸管A端的带电性质正确的是（）A．若相互吸引，一定带负电B．若相互吸引，一定带正电C．若相互排斥，一定带正电D．若相互排斥，一定带负电2．医用外科口罩的中间层为多孔结构的熔喷布，熔喷布能过滤比自身小很多的颗粒物；在生产过程中通过处理，熔喷布得到大量电子，有吸引轻小物体的作用。
但放在自来水龙头下冲洗晾干后，熔喷布对细微颗粒物的过滤效果严重下降。
下列有关熔喷布说法正确的是（）A．熔喷布得到大量电子而带正电B．熔喷布只吸引带负电的轻小物体C．熔喷布能带有大量电荷，所以熔喷布的材料为绝缘体D．冲洗晾干后的医用外科口罩仍有过滤作用3．如图所示，电动独轮车是新一代化步工具，它体形小巧、携带方便，而且依靠电力驱动，低碳环保，越来越受到年轻人的喜爱。
某品牌独轮车工作原理：当电源开关S1闭合时指示灯亮起，人站在独轮车上开关S2自动闭合，电动机才能启动，开始运动。
下列电路设计符合上述要求的是（）A．B．C．D．4．酸甜多汁的水果不仅可以为我们的身体提供能量，还可以发电呢！如图所示，几只水果提供的电力足以点亮一排发光二极管！关于这个电路说法正确的是（）A．水果电池将化学能转化成内能B．水果的作用是给电路提供电压C．水果在这里扮演了“用电器”的角色D．此时电路中的发光二极管即为电源5．两个相同的验电器A和B，A带正电，B不带电，手持金属棒的绝缘柄用金属棒把A、B连接起来，如图所示，则（）A．电流从A流向B B．电流从B流向AC．自由电子从A流向B D．正电荷从A流向B6．电动自行车的两只手柄中，分别装有开关S1和S2，行驶中使用任何一只手柄刹车时，该手柄的开关就会立即断开，电动机停止工作。
从而起到减速刹车的作用。
如图所示的四个电路图中符合上述要求的是（）A．B．C．D．7．如图甲所示，验电器A带正电，B不带电。
用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间，如图乙所示。
天津海河中学物理电与磁单元测试卷附答案一、三物理电与磁易错压轴题（难）1．如图所示是课本上“通电导线在磁场中受力”的实验示意图。
小谦同学实际探究时，在下表记录了实验情况。
实验序号磁场方向ab中电流方向ab运动方向1向下无电流静止不动2向下由a向b向左运动3向上由a向b向右运动4向下由b向a向右运动（1）比较实验2和3，说明通电导线在磁场中受力方向与________有关；比较实验__________和____________，说明通电导线在磁场中受力方向与电流方向有关。
（2）小谦通过观察导线运动方向，来判断导线在磁场中受力方向，用到的物理学方法是____________（选填下列选项对应的符号）。
A．类比法 B．控制变量法 C．转换法（3）小谦想在这个实验的基础上进行改造，来探究“哪些因素影响感应电流的方向”。
为了观察到明显的实验现象，他应把图中的电源换成很灵敏的___________（选填“电流表”或者“电压表”）。
【答案】磁场方向24C电流表【解析】【详解】(1)比较实验2和3，电流方相相同，磁场方向不同，导体运动的方向不同，说明通电导线在磁场中受力方向与磁场方向有关；比较实验2、4，磁场方向相同，电流方向不同，导体运动方向不同，说明通电导线在磁场中受力方向与电流方向有关。
(2)实验中通过观察导线运动方向，来判断导线在磁场中受力方向，用到的科学方法是转换法；(3)探究影响感应电流方向的因素，为了观察到明显的实验现象，需要用灵敏电流表代替电源来显示产生感应电流的方向。
2．如图所示是老师设计的一个实验装置，用来探究“影响电磁铁磁性强弱因素”，它是由电源、滑动变阻器、开关、带铁芯的螺线管（线圈电阻忽略不计）和自制的针式刻度板组成，通过观察指针偏转角度的大小，来判断电磁铁磁性的强弱．用竹片削制的指针下方加装固定一物体E，导线 a 与接线柱 2 相连．（1）为了使指针在受磁场力的作用在能绕 O 点转动，需在 E 处加装铁块，加装物体后，为了确保指针能正确指示且具有一定的灵敏度，老师在 O 点转轴处涂抹润滑油，目的是_____，使指针转动更灵活．（2）按如图所示连接好电路，闭合开关，调节滑动变阻器滑片 P 到某一位置，记下此时指针偏转的角度，保持滑片 P 位置不变，导线 a 改为与接线柱 1 相连，可以探究电磁铁磁性强弱与_____的关系；保持接线方式不变，移动变阻器滑片 P，可以探究电磁铁磁性强弱与另外一个因素的关系．（3）当滑动变阻器的滑片 P 向左滑动时，指针偏转的角度将会______（选填“增大”或“减小”）．（4）细心观察的小锋同学发现在实验过程中该自制装置的指针均向右偏转，只是偏转角度不同，该同学向老师提出能否让指针向左偏转，老师马上将一块小磁铁换装在如图 E 处，且让磁铁的右端为_____极，闭合开关后，同学们发现指针果然向左偏转．（5）你认为该装置中指针的偏转角度大小可能还与哪些因素有关？______（只写出一个即可）【答案】减小摩擦线圈匝数减小 N 铁芯大小【解析】【分析】（1）根据减小摩擦的方法解答；（2）根据1、2位置比较接入电路线圈匝数多少可知答案；（3）当滑动变阻器的滑片 P 向左滑动时，电阻变大，电流变小，磁场减弱；（4）首先判断电磁铁的N、S极，然后利用电磁铁与所放磁铁的磁极相互作用做出判断；（5）该装置中指针的偏转角度大小要受磁力大小、竹片削制的指针质量、电磁铁距离指针的距离等因素影响．【详解】（1）在O点转轴处涂抹润滑油可以使接触面变光滑，从而减小了摩擦；（2）保持滑片P位置不变，忽略线圈电阻，则电流不变，导线a改为与接线柱1相连，增加了线圈匝数，因此可以探究电磁铁磁性强弱与线圈匝数的关系；保持接线方式不变，移动变阻器滑片P，改变电流大小，可以探究电磁铁磁性强弱与电流大小的关系．（3）当滑动变阻器的滑片P向左滑动时，接入电路电阻增大，电流减小，磁性减弱，所以指针偏转的角度将会减小；（4）由图中通电线圈电流流入方向，利用右手螺旋定则可以判断出通电线圈左端为N极，右端为S极，在E处放小磁铁让磁铁的右端为N极、左端为S极时，则通电线圈右端S极与小磁铁左端为S极就会相互排斥，指针就会向左偏转；（5）该装置中指针的偏转角度大小要受磁力大小、竹片削制的指针质量、电磁铁距离指针的距离等因素影响；所以指针的偏转角度大小还与铁芯大小有关，也与竹片削制的指针质量有关．3．如图所示是小华实验小组探究电磁感应现象的实验装置．（1）保持ab棒不动，闭合电路，检流计的指针不动，说明这时导线中________（选填“有“或“无”）电流．（2）当αb棒水平运动时，可以观察到电流表指针发生偏转，如果它的偏转的方向向左，若将ab棒看成是一个电源，则________端为正极．（3）保持电路闭合，当ab棒向左运动和向右运动时，检流计的指针会向左和向右偏转，表明导线中的感应电流方向与________有关．（4）将U形磁铁反转对调磁极，闭合电路，当ab棒向左运动和向右运动时，检流计的指针会向右和向左偏转，表明导线中的感应电流方向与________有关．（5）实验中小华同学为了使检流计指针明显偏转，你认为他可能会采取哪些措施？（写出一条即可）________．【答案】无b切割磁感线运动方向磁场方向换用磁性更强的磁体【解析】【详解】（1）闭合电路，若保持ab棒不动，即不做切割磁感线运动，故电路中没有感应电流；（2）在正常情况下，电流表的指针向右偏，而在这里发现电流表的指针向左偏转，故表明与电流表正接线柱相连的是电源的负极；与电流表负接线柱相连的是电源的正极，故此时b端相当于电源的正极；（3）保持电路闭合，当ab棒向左运动和向右运动时，检流计的指针会向左和向右偏转，表明导线中的感应电流方向与切割磁感线运动方向有关；（4）将U形磁铁反转对调磁极，闭合电路，当ab棒向左运动和向右运动时，检流计的指针会向右和向左偏转，表明导线中的感应电流方向与磁场方向有关．（5）使检流计指针明显偏转，即使得电路中的电流增大，故可以换用磁性更强的磁体，也可以加快导体的运动速度等均可；4．在“探究影响电磁铁磁性强弱的因素”的实验中，小明制成简易电磁铁甲、乙，并设计了如图所示的电路。

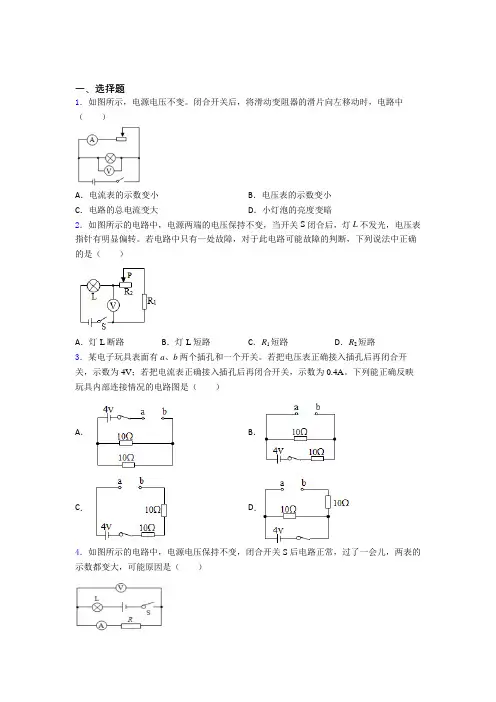

一、选择题1．如图所示，电源电压不变。
闭合开关后，将滑动变阻器的滑片向左移动时，电路中（）A．电流表的示数变小B．电压表的示数变小C．电路的总电流变大D．小灯泡的亮度变暗2．如图所示的电路中，电源两端的电压保持不变，当开关S闭合后，灯L不发光，电压表指针有明显偏转。
若电路中只有一处故障，对于此电路可能故障的判断，下列说法中正确的是（）A．灯L断路B．灯L短路C．R1短路D．R2短路3．某电子玩具表面有a、b两个插孔和一个开关。
若把电压表正确接入插孔后再闭合开关，示数为4V；若把电流表正确接入插孔后再闭合开关，示数为0.4A。
下列能正确反映玩具内部连接情况的电路图是（）A．B．C．D．4．如图所示的电路中，电源电压保持不变，闭合开关S后电路正常，过了一会儿，两表的示数都变大，可能原因是（）A．L短路B．L断路C．电阻R断路D．电阻R短路5．如图所示的电路图中，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P 向右滑动的过程中，下列说法正确的是（）A．电压表V1与电压表V2的示数之和不变B．电压表V2与电流表A的示数之比不变C．电流表A的示数变小，电压表V1的示数变大D．电流表A的示数变小，电压表V2的示数变大6．在物理学的发展中，许多科学家做出了杰出的贡献。
19世纪20年代，一位科学家怀着强烈的好奇心和执著的探究精神，付出了几年艰辛的劳动，通过自己设计制造仪器，找到了电流跟电阻、电压之间的关系，他就是物理学家（）A．焦耳B．奥斯特C．欧姆D．伏特7．如图所示电路中，电源电压保持不变，当变阻器接入电路中的阻值为R'时，定值电阻R两端的电压为U，要使这个电阻两端电压变为2U，则变阻器接入电路中的阻值应为（）A．12R'B．2R'C．R R'+D．1122R R'-8．如图所示电路，电源电压恒定。
图甲是身高、体重测量仪，当体检者站在台面上时，能自动显示身高和体重。
