600MW机组引风机失速的分析

600MW机组引风机失速、喘振异常的分析与探讨摘要：大型锅炉引风机运行的稳定性和可靠性会对电力生产的效率及经济效益产生影响，而失速、喘振作为大型锅炉引风机最为常见的异常故障，对其进行研究就显得尤为重要。

笔者结合大型锅炉引风机的工作特点，就失速、喘振等异常情况进行了分析，总结了风机型号选择、运行方式等方面存在的问题，希望可以为大型锅炉引风机相关异常的处理提供借鉴。

关键词：大型锅炉；引风机；失速；喘振国家环境保护部在2011年颁布《火电厂大气污染物排放标准》，要求燃煤机组燃烧排放的烟气中氮氧化物浓度不能超过100mg/m3，现在全国各电厂陆续进行更为严格的超低排放改造，电力企业纷纷对锅炉低氮燃烧器、分级配风及加设SCR脱硝装置改造，实现对氮氧化物排放的有效控制，这种改造需要在烟道中安装两层催化剂，烟道阻力约增加1000Pa。

引风机作为火力发电厂主要辅机设备，其耗电量占机组厂用电率的比重较大，加装SCR系统的机组大量喷氨降低氮氧化物，氨逃逸率过大使硫酸氢铵大量增加，而在160-230℃温度区间，硫酸氢铵是一种高粘性液态物质，粘附烟气中的飞灰颗粒板结在空预器换热元件上，导致空预器阻力增加，进一步增大了引风机出力，而且按原来风烟系统阻力选型的引风机调整范围变窄，易引起风机喘振等现象。

一、锅炉引风机失速、喘振异常概述1.1引风机失速、喘振异常的发生原理首先引风机失速即叶片叶弦的夹角和气流方向被称为冲角，会使进入风机叶栅的气流冲角随着开得过大的风机动叶而增大，一旦冲角超过临界值，叶片背面尾端立即会出现涡流区，冲角超过临界值越多则表示失速越严重，同时会加大流体阻力，进而堵塞流道，降低风机风压后引发喘振。

其次轴流风机运行中喘振是最特殊的现象，风机风量与出口压力不对应是造成风机喘振的原因。

喘振指风机在运行于不稳定区域内并引起电流、风量和压力的大幅度脉动及管道和风机剧震动的现象。

高压头，大容量风机发生喘振的危害很大，会直接损坏设备和轴承，锅炉的安全运行也会受风机事故的直接影响，总而言之，失速是发生喘振的基本因素，然而失速却不一定会是喘振，它只是单纯地失速恶化表现。

引风机失速原因分析及系统优化摘要：引风机是火力发电机组的重要辅助设备，传统引风机主要由电动机驱动，其耗电量大；在机组中低负荷工况引风机降速运行时理论上可以降低机组能耗。

随着机组负荷率降低，以及降低机组厂用电率、提高机组供电能力的需求增大，烟风系统配有2台动叶调节轴流式一次风机、2台动叶调节轴流式送风机、2台小汽轮机驱动的静叶调节轴流式引风机、2台三分仓回转式空气预热器。

2台小汽轮机为凝汽式小汽轮机，出口无汇集母管，直至烟囱入口前垂直相交后进入烟囱。

关键词：引风机；失速原因；系统优化引言为了降低火电厂污染物排放量，《大气污染防治行动计划》中明确要求执行体积分数为6％的条件下，粉尘、大气污染物特别排放限值，即燃煤电厂烟气在O2SO、NOx的质量浓度分别不超过5mg／m3、35mg／m3、50mg／m3。

一般来说，常2规燃煤电厂均需要通过改造来满足超低排放下的污染物排放要求。

1引风机工作情况引风机主要负责将锅炉的烟气抽出，使锅炉系统维持一定的负压。

工作过程：烟气经过空气预热器、电除尘装置后进入引风机，再由进风机送入脱硫系统或直接由烟囱排出。

在引风机的作用下，一次风携带煤粉进入炉膛，二次风（一般占锅炉总风量的60%）补充炉膛燃烧所需要的空气并通过将风力进行分配后分层、分阶段吹入到炉膛。

2引风机失速原因分析为了研究超低排放改造后引风机失速的原因，我们对引风机并列运行时的几组试验数据进行分析，我们发现引风机并列前均处于不稳定工作区。

超低排放改造后由于引风机全压上升，风机并列时处于不稳定工作区，因此，在风机并列过程中出现反复抢风现象。

为了解决引风机无法并列问题，我们在引风机并列前打开引风机入口烟道人孔门，加大进入风机的流量，强行将风机工况点右移，从而解决引风机无法并列的问题。

引风机并列运行后，又采集了不同负荷下引风机运行曲线并绘制工况点，发现超低排放改造后引风机运行工况点由于全压的上升导致整体上移(虚线)，机组负荷低于50%以下时处于不稳定运行区域，风机难于并列且极易失速。

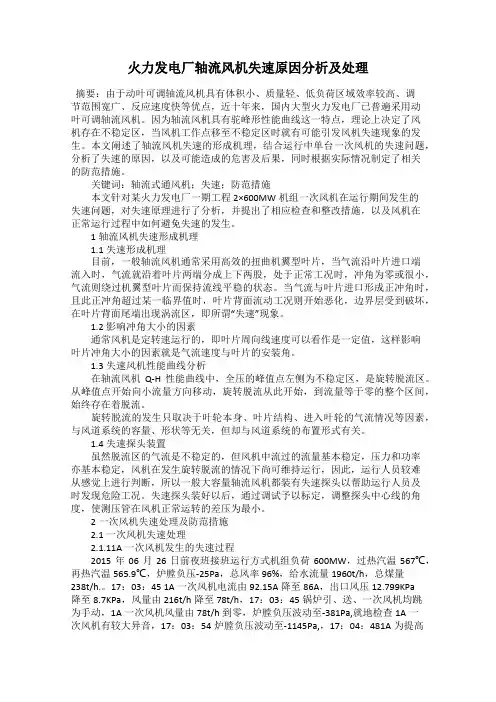

火力发电厂轴流风机失速原因分析及处理摘要：由于动叶可调轴流风机具有体积小、质量轻、低负荷区域效率较高、调节范围宽广、反应速度快等优点，近十年来，国内大型火力发电厂已普遍采用动叶可调轴流风机。

因为轴流风机具有驼峰形性能曲线这一特点，理论上决定了风机存在不稳定区，当风机工作点移至不稳定区时就有可能引发风机失速现象的发生。

本文阐述了轴流风机失速的形成机理，结合运行中单台一次风机的失速问题，分析了失速的原因，以及可能造成的危害及后果，同时根据实际情况制定了相关的防范措施。

关键词：轴流式通风机；失速；防范措施本文针对某火力发电厂一期工程2×600MW机组一次风机在运行期间发生的失速问题，对失速原理进行了分析，并提出了相应检查和整改措施，以及风机在正常运行过程中如何避免失速的发生。

1轴流风机失速形成机理1.1失速形成机理目前，一般轴流风机通常采用高效的扭曲机翼型叶片，当气流沿叶片进口端流入时，气流就沿着叶片两端分成上下两股，处于正常工况时，冲角为零或很小，气流则绕过机翼型叶片而保持流线平稳的状态。

当气流与叶片进口形成正冲角时，且此正冲角超过某一临界值时，叶片背面流动工况则开始恶化，边界层受到破坏，在叶片背面尾端出现涡流区，即所谓“失速”现象。

1.2影响冲角大小的因素通常风机是定转速运行的，即叶片周向线速度可以看作是一定值，这样影响叶片冲角大小的因素就是气流速度与叶片的安装角。

1.3失速风机性能曲线分析在轴流风机Q-H性能曲线中，全压的峰值点左侧为不稳定区，是旋转脱流区。

从峰值点开始向小流量方向移动，旋转脱流从此开始，到流量等于零的整个区间，始终存在着脱流。

旋转脱流的发生只取决于叶轮本身、叶片结构、进入叶轮的气流情况等因素，与风道系统的容量、形状等无关，但却与风道系统的布置形式有关。

1.4失速探头装置虽然脱流区的气流是不稳定的，但风机中流过的流量基本稳定，压力和功率亦基本稳定，风机在发生旋转脱流的情况下尚可维持运行，因此，运行人员较难从感觉上进行判断，所以一般大容量轴流风机都装有失速探头以帮助运行人员及时发现危险工况。

600MW超临界机组轴流一次风机失速分析及措施介绍了600MW超临界机组风烟系统中轴流一次风机失速过程，及针对性的实验分析。

阐述了所采取的运行调整措施。

从而有效预防失速的发生，使一次风机运行可靠性得到提高。

标签：轴流一次风机；失速；压力；磨煤机；预防措施0 引言某电厂一期工程采用两台600MW超临界直流锅炉。

其一次风系统中配套两台沈阳鼓风机厂生产的AST-1750/1250型双级动叶可调轴流风机，风机的主要特性参数见表1：两台风机自投产以来运转正常，2015年10月17日及25日分别发生两次失速。

1 两次失速的过程在2015年10月17时01时的负荷是365MW，02时的负荷为340MW，由于运行人员把原来的四台磨运行改成三台磨运行，使得一次风机出现失速，表2主要是对其失速前后的一段时间内的一次风机和制粉系统的运行参数。

从表2可以看出，在1时37分，运行人员逐渐将B磨的负荷风门关闭，且此前已经将B磨的冷风门全部打开，而热风们则全部关闭，约在1点42分两负荷风门关闭。

1时43分10秒时，将B磨的一次风隔离门开始关系，在进行这一操作的同时，A磨的一次风机在1时43分18秒出现失速。

在这一过程中，工持续了49min30s，当两个一次风机电流调平之后，出口的压力较为稳定并安全运行。

而两个风机的开度是29.2%、22.9%，电流是80A 左右，出口压力是9.66Kpa左右，二者并联安全稳定运行。

而就表盘参数来看，运行人员在10月25日的05时46分，将四磨运行改成三模运行，并在46分29秒时就将E磨电源切断。

而从54分07秒开始，由运行人员将E磨的冷风门关闭，且两风机的出口压力在升高之后快速下降，且A磨的一次风机的电流出现骤降，使得其一次风机出现失速。

当失速之后，由运行人员进行干预，把两台一次风机的人口调节门关小，首先将A风机关小，再对B风机关小，直到A侧风机正常恢复运行，把两风机的电流调平。

而到了06时03分时，两个一次风机的开度分别是29.61%、23.42%，而电压是83.81A，出口压力是9.397kPa、9.293kPa，此时两台风机已经安全稳定的并联运行。
