200600903泵用机械密封

水泵机械密封型号尺寸对照表水泵机械密封是水泵重要的零件之一，需按照要求进行选型及安装。

以下是水泵机械密封型号尺寸对照表，以供参考：一、铸铁密封型号：GK-PBQF-16固定环：56×50×10活动环：55×48×10型号：GK-PBQF-22固定环：62×56×12活动环：60×52×12型号：GK-PBQF-28固定环：75×68×14活动环：72×64×14二、橡胶密封型号：GK-RBQF-16固定环：58×52×10活动环：55×50×10型号：GK-RBQF-22固定环：66×58×12活动环：62×54×12型号：GK-RBQF-28固定环：78×70×14活动环：75×68×14三、硬质合金密封型号：GK-CBQF-16固定环：60×53×10活动环：55×50×10型号：GK-CBQF-22固定环：68×59×12活动环：62×54×12型号：GK-CBQF-28固定环：80×73×14活动环：75×68×14以上是水泵机械密封型号尺寸对照表，不同型号的机械密封适用范围不同，具体选型应按照实际情况进行。

在安装机械密封时，应严格按照操作规程进行，以确保机械密封的正常工作和使用寿命。

水泵机械密封规格, 109密封尺寸, 管道离心泵机械密封
点击次数: 4434 发布时间: 2012-6-28
机械密封由至少一对垂直于旋转轴线的端面在流体压力和补偿机构弹力（或磁力）的作用以及辅助密封的配合下, 保持贴合并相对滑动而构成的防止流体泄漏的装置, 现代水泵中大部分都采用机械密封作为密封形式, 管道离心泵中逐步淘汰了老式的填料密封无法完全解决泄漏的问题。

109型机封适用用管道离心泵、卧式离心泵、自吸排污泵、ZX自吸泵、潜水排污泵、立式排污泵等产品, 不锈钢泵建议选择耐腐蚀的机械密封, 输油油品的泵建议选择耐油的密封, 用户可根据水泵型号向我公司询问机械密封型号和规格, 也可直接按机封型号向我单位购买, , 全体员工竭诚为您服务。

109型机封适用用管道离心泵、卧式离心泵、自吸排污泵、ZX自吸泵、潜水排污泵、立式排污泵等产品，不锈钢泵建议选择耐腐蚀的机械密封，输油油品的泵建议选择耐油的密封，用户可根据水泵型号向我公司询问机械密封型号和规格，也可直接按机封型号向我单位购买，，全体员工竭诚为您服务。

离心泵机械密封型号介绍离心泵是一种常见的工业设备，用于输送液体或气体。

在离心泵中，机械密封是重要的组成部分，它起到密封工作介质和外界环境的作用。

不同型号的机械密封适用于不同的工作条件和介质特性。

本文将介绍几种常见的离心泵机械密封型号及其特点。

型号1 - 单端面机械密封单端面机械密封是一种简单且常用的密封结构。

它由固定环、活动环、弹簧、密封环和密封面等组成。

该密封型号适用于循环水泵、热水泵等常见应用场景。

其优点包括安装方便、维护成本低、密封性能可靠等。

然而，单端面机械密封存在着易磨损、易泄漏等问题，对密封面的加工和镶嵌要求较高。

型号2 - 双端面机械密封双端面机械密封相比于单端面机械密封更加稳定可靠。

它由两组固定环、活动环、弹簧、密封环和密封面组成。

其中一个端面用于密封工作介质，另一个端面为外界环境的密封。

双端面机械密封广泛应用于石油、化工、冶金等行业的高温、高压泵。

其优点包括密封性能好、使用寿命长、适应性广等。

然而，双端面机械密封也存在着安装调整复杂、造价较高等问题。

型号3 - 平衡式机械密封平衡式机械密封是一种结构复杂但性能卓越的密封型号。

它通过利用压力平衡原理降低黏附力，减少了机械密封的磨损和泄漏。

平衡式机械密封适用于高速、高温、高压的离心泵。

其优点包括密封可靠、使用寿命长、适应性广等。

然而，平衡式机械密封价格较高、安装维护要求较高，需要更为精确的加工和调整。

型号4 - 简易机械密封在一些低速、低温、低压的场景下，使用简易机械密封是一种经济实用的选择。

简易机械密封结构简单，由一个密封环和密封面组成。

该型号适用于一些一般工业泵、低温泵、浸入式泵等应用。

其优点包括价格低、安装简单、维护成本低等。

然而，简易机械密封的使用寿命较短，不适合在高温、高压的工作条件下使用。

结论不同型号的离心泵机械密封适用于不同的工作条件和介质特性。

选择合适的机械密封型号可以提高离心泵的密封性能，减少泄漏和磨损问题。

在选择机械密封型号时，需要考虑工作条件、介质特性、安装要求和维护成本等因素。

输油泵机械密封维修全过程记录
一、工作准备：
（1）收集资料：根据输油泵机械密封情况，查阅相关技术资料了解输油泵机械密封维修情况，其中包括维修过程、维修技术及更换配件等。

（2）准备工具：准备好手动工具及仪表，以及安全防护用具，以保证作业的安全和效率。

二、机械密封拆卸：
（1）拆下输油泵上的机械密封，并根据技术资料给出的步骤进行拆卸。

（2）拆下机械密封后，对输油泵的内部及部件进行检查，检查机械密封的部件是否有损坏，如存在损坏，应及时更换。

（3）根据输油泵机械密封的类型，如凸轮开关、滑阀等，采取恰当的拆卸方法，拆卸机械密封。

三、清洗组件更换：
（1）清洗机械密封组件，包括机械密封环、机械密封件、机械密封垫片等，要清洗干净，以免污染输油泵的质量。

（2）更换新的机械密封组件。

根据输油泵机械密封的型号，更换输油泵上适用的机械密封组件，并按照技术资料的要求安装完毕。

四、安装调试：
（1）安装输油泵机械密封，按照技术资料的要求安装输油泵上的机械密封，保证输油泵的正常运行。

（2）调试机械密封。

泵用机械密封目次前言 (II)1 2 3 3.1 3.2 3.3 3.4 3.5 4 4.1 4.2 4.3 5 6 范围 (1)规范性引用文件 (1)基本型式、尺寸、参数、型号和材料代号 (1)基本型式 (1)主要尺寸 (1)基本参数 (12)型号 (12)材料代号 (13)技术要求 (13)主要零件的技术要求 (13)性能要求 (14)安装与使用要求 (14)试验方法 (14)包装、标志和贮存 (14)IJB/T 1472—2011前言本标准按照GB/T 1.1—2009给出的规则起草。

本标准代替JB/T 1472—1994《泵用机械密封》，与JB/T 1472—1994相比主要技术变化如下：——修改了规范性引用文件，所列标准均现行有效；——增加了摩擦副常用材料；——修改了型号表示方法及示例；——删除了验收规则的规定。

本标准由中国机械工业联合会提出。

本标准由全国机械密封标准化技术委员会（SAC/TC491）归口。

本标准起草单位：合肥通用机械研究院、自贡汇鑫密封有限公司、沈阳鼓风机（集团）有限公司。

本标准主要起草人：李鲲、王敏、丁德宏、姚黎明、杨博峰、郑国运、李香。

本标准所代替标准的历次版本发布情况为：——JB/T 1472—1994，JB/T 1472—1975。

IIJB/T 1472—2011泵用机械密封1 范围本标准规定了泵用机械密封的基本型式、尺寸、参数、型号和材料代号、技术要求、试验方法及包装、标志和贮存等内容。

本标准适用于离心泵、旋涡泵及其他类似泵的机械密封。

2 规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T 1184—1996 形状和位置公差未注公差值GB/T 10444 GB/T 14211 机械密封产品型号编制方法机械密封试验方法JB/T 4127.1 机械密封技术条件JB/T 6374 机械密封用碳化硅密封环技术条件JB/T 7757.1 JB/T 7757.2 JB/T 8724 JB/T 8871机械密封用圆柱螺旋弹簧机械密封用O形橡胶圈机械密封用反应烧结氮化硅密封环机械密封用硬质合金密封环毛坯JB/T 8872 机械密封用碳石墨密封环技术条件JB/T 8873 JB/T 10874 机械密封用填充聚四氟乙烯和聚四氟乙烯毛坯机械密封用氧化铝陶瓷密封环技术条件技术条件3 3.13.2 基本型式、尺寸、参数、型号和材料代号基本型式泵用机械密封分为七种基本型式：a）103型：内装单端面单弹簧非平衡型并圈弹簧传动机械密封，见图1；b）B103型：内装单端面单弹簧平衡型并圈弹簧传动机械密封，见图2；c）104型：内装单端面单弹簧非平衡型套传动，见图3；其派生型104a型见图4；d）B104型：内装单端面单弹簧平衡型套传动，见图5；其派生型B104a型见图6；e）105型：内装单端面多弹簧非平衡型螺钉传动，见图7；f）B105型：内装单端面多弹簧平衡型螺钉传动，见图8；g）114型：外装单端面单弹簧过平衡型拨叉传动，见图9；其派生型114a型见图10。

泵轴密封方式泵是一种将液体或气体从低压区域输送到高压区域的机械设备。

在泵的工作过程中，泵轴是一个非常重要的部件，它连接着电动机和叶轮，承受着转动力和液体的压力。

为了确保泵的正常运行和防止泄漏，泵轴密封方式至关重要。

1. 泵轴密封的作用泵轴密封的主要作用是防止泵内液体或气体泄漏到外部环境中。

它不仅可以保护泵的正常工作，减少能源消耗，还可以防止液体或气体对环境造成污染。

同时，泵轴密封还可以减少泵的维护和维修成本，延长泵的使用寿命。

2. 泵轴密封的分类根据密封方式的不同，泵轴密封可以分为以下几种类型：2.1 静密封静密封是指通过填充材料或垫片将泵轴与密封部件之间的间隙填满，形成密封。

常见的静密封方式有填料密封和垫片密封。

2.1.1 填料密封填料密封是通过在泵轴和密封腔之间填充填料，如石棉、聚四氟乙烯等，形成密封。

填料密封具有结构简单、易于维修、适用于高温高压等特点，但密封效果较差，易泄漏。

2.1.2 垫片密封垫片密封是通过在泵轴和密封腔之间放置垫片，如金属垫片、橡胶垫片等，形成密封。

垫片密封具有密封效果好、适用于高温高压等特点，但需要定期更换垫片，维护成本较高。

2.2 动密封动密封是指通过机械密封件的运动与泵轴形成密封。

常见的动密封方式有填料机械密封和机械密封。

2.2.1 填料机械密封填料机械密封是在泵轴和密封腔之间使用填料和机械密封件结合的方式形成密封。

填料机械密封具有密封效果好、适用于高温高压等特点，但需要定期更换填料，维护成本较高。

2.2.2 机械密封机械密封是通过机械密封件的运动与泵轴形成密封。

机械密封具有密封效果好、维护成本低、寿命长等特点，但结构复杂，安装和维修较为困难。

3. 泵轴密封的选择要点在选择泵轴密封方式时，需要考虑以下几个要点：3.1 泵的工作条件根据泵的工作条件，选择适合的泵轴密封方式。

例如，对于高温高压工况，可以选择填料机械密封或机械密封；对于一般工况，可以选择填料密封或垫片密封。

1.泵用机械密封103型机械密封图片:B103型机械密封图片:104型机械密封图片: 104aB104型机械密封图片: B104a105型机械密封:B105型机械密封:114型机械密封114a2.耐酸泵用机械密封151 型机械密封:152 型机械密封:152a 型机械密封:153 型机械密封:153a 型机械密封:154 型机械密封: 154a 型机械密封:3.耐碱泵用机械密封168 型机械密封:169 型机械密封:4. 泵用焊接金属波纹管机械密封J111 型机械密封:J113 型机械密封:J114 型机械密封:J117 型机械密封:J121 型机械密封:5.搅拌传动装置机械密封2006,2007型机械密封：2008型机械密封：釜用机械密封件：204 205 207 212 221 204B 202F202F集装式密封系列：渣浆机械密封件DLRB174渣浆密封件DLRB174脱流机封DLRL-01 脱流机封DLRL-02 脱流机封DLRL-03 脱流机封DLRL-04 潭浆泵机封DLRT173 碱泵机封DLRJB-01 碱泵机封DLRJB-02 工程塑料泵机械密封DLRGSB-08 DLRGSB-01 DLRGSB-02 DLRGSB-03 DLRGSB-04 DLRGSB-05 DLRGSB-06 DLRGSB-07 AC01 AC02 AC03 AC04 AC05 AC06 207F轻型机械密封系列：104 108 208 520硬质合金碳化硅制品四氟制品石墨MG13 MG12 MG1 FBD BLA 560B 560A 560AL 156机械密封件155机械密封件重型机械密封系列：103 104 105 112 113 114 116 120 124 126 128 132 153 169 202 224 527 1523 1527 前置泵机械密封件8B1D 格兰富机械密封件ZUL ZB6 WB2 MFLW80 M74 M27GM3N M7N KS HJ92 H74D H7M CX(GY) FO LD DTM-B-1 DLRHSB-D C89 B23 AY油泵机封UK型EX 1198 116U 108U 106U 102 59U 108 1527 M7N H740 M740 M74D。

泵用机械密封（摘自JB/T1472-1994）之阿布丰王创作时间：二O 二一年七月二十九日6.1基本型式及主要尺寸泵用机械密封共分7种基本型式,各种形式及主要尺寸见表29.7-10～13.6.2机械密封的基本参数（见表29.7-14）表29.7-10 103型内装单端面单弹簧非平衡并圈弹簧传念头械密封B103型内装单端面单弹簧平衡型并圆弹簧传念头械密封（摘自JB/T1472-1994）（mm ）规格 d D2 D1 D L LB L1 L1B L2 e16 16 33 25 33 56 64 40 48 12 2 18 18 35 28 36 60 68 44 52 16 20 20 37 30 40 63 71 44 52 16 22 22 39 32 42 67 75 48 56 20 25 25 42 35 45 67 75 48 56 20 28284538486977505822330 30 52 40 50 75 84 56 65 2235 35 57 45 55 79 89 60 70 2640 40 62 50 60 83 93 61 74 3045 45 67 55 65 90 100 71 81 3650 50 72 60 70 94 104 75 83 4055 55 77 65 75 96 106 77 87 4260 60 82 70 80 96 106 77 87 4265 65 92 80 90 111 118 89 96 5070 70 97 85 97 116 126 91 101 5275 75 102 90 102 116 126 91 101 5280 80 107 95 107 123 133 98 108 593 85 85 112 100 112 125 135 100 110 5990 90 117 105 117 126 136 101 111 6095 95 122 110 122 126 136 101 111 60100 100 127 115 127 126 136 101 111 60110 110 141 130 142 153 165 126 138 80120 120 151 140 152 153 165 126 138 80 注：1 装置机械密封部位的轴的轴向窜动量不年夜于3mm.2 生产厂：自贡机械密封件厂、浓阳机械密封研究所、天津克半密封有限公司,到表23-20前注皆相同.表29.7-11 104型内装单端面单弹簧非平衡型套传念头械密封B104型内装单端面单弹簧平衡型套传念头械密封（摘自JB/T1472-1994）（mm）规格 d d0 D D1 D2 L LB L1B L2 L1 e 16 16 11 33 25 33 53 61 45 8 5718 18 13 36 28 35 58 64 48 11 6020 20 15 40 30 37 59 67 48 11 622 22 22 17 42 32 39 62 70 51 14 6525 25 20 45 35 42 62 70 51 14 6528 28 22 48 38 45 63 71 52 15 6630 30 25 50 40 52 68 77 58 15 7235 35 28 55 45 57 70 80 61 17 7540 40 34 60 50 62 73 83 64 20 7845 45 38 65 55 67 79 89 70 25 8450 50 44 70 60 72 82 92 73 28 8755 55 48 75 65 77 84 94 75 30 8960 60 52 80 70 82 84 94 75 30 8965 65 58 90 80 92 96 108 81 35 983 70 70 62 95 85 97 101 111 86 37 10575 75 68 102 90 102 101 111 86 37 10580 80 72 107 95 107 106 116 91 42 11085 85 76 112 100 112 107 117 92 42 11190 90 82 117 105 117 108 118 93 43 11295 95 85 122 110 122 108 118 93 43 112100 100 90 127 115 127 108 118 93 43 112110 110 100 142 130 141 132 144 117 60 138120 120 110 152 140 151 132 144 117 60 138 表29.7-12 105型内装单端面多弹簧非平衡型螺钉传念头械密封B105型内装单端面多弹簧平衡型螺钉传念头械密封（摘自JB/T1472-1994）（mm）规格 d d0 D D1 D2 L1 L1B L LB 35 35 28 55 45 57 38 48 57 67 40 40 34 60 50 62 38 48 57 67 45 45 38 65 55 67 39 49 58 68 50 50 44 70 60 72 39 49 58 68 55 55 48 75 65 77 39 49 58 68 60 60 52 80 70 82 39 49 58 68 65 65 58 90 80 91 44 51 66 75 70 70 62 97 85 96 44 54 69 79 75 75 66 102 90 101 44 54 69 79 80 80 72 107 95 106 44 54 69 79 85 85 76 112 100 111 46 56 71 81 90 90 82 117 105 116 46 56 71 81 95 95 85 122 110 121 46 56 71 81 100 100 90 127 115 126 46 56 71 81 110 110 100 142 130 140 51 73 78 100 120 120 110 152 140 150 51 73 78 100表29.7-13 114型外装单端面单弹簧过平衡型拨叉传念头械密封及其派生型114a（摘自JB/T1472-1994）（mm）规格 d D1 D2 L L1 L2 D1a D2a La L1a L2a 16 16 34 40 55 44 11 —————18 18 36 42 55 44 11 —————20 20 38 44 58 47 14 —————22 22 40 46 60 49 16 —————28 28 46 52 64 53 20 —————30 30 53 64 73 62 22 —————35 35 58 69 76 65 25 55 62 83 65 20 40 40 63 74 81 70 30 60 67 90 72 25 45 45 68 79 89 75 34 65 72 93 75 28 50 50 73 84 89 75 34 70 77 95 77 30 55 55 78 89 89 75 34 75 82 95 77 30 60 60 83 94 97 83 42 80 87 104 82 35 65 65 92 103 100 86 42 89 96 108 86 37 70 70 97 110 100 86 42 98 101 108 86 37表29.7-14基本参数型号压力/MPa 温度/℃转速/r·min-1 轴径/mm 介质103 0～0.8－20～80 ≤300016～120汽油、煤油、柴油、蜡油、原油、重油、润滑油、丙酮、苯、酚、吡啶、醚、稀硝酸、浓B103 0.6～3,0.3～3①104 0～0.8B104 0.6～3,0.3～6①105 0～0.835～120 硝酸、酯酸、尿素、碱液、海水、水等B105 0.6～3,0.3～3①114 0～0.2 0～60 ≤360016～100腐蚀性介质,如浓及稀硫酸,40%以下硝酸（质量分数）、30%以下盐酸、磷酸、碱质量分数等①对粘度较年夜、润滑性好的介质取0.6～3,对粘度较小、润滑性差的介质取0.3～3.6.3型号标注（1）型号暗示方法1）103UB1－P40.内装单端面单弹簧非平衡型并圈弹簧传动的泵用机械密封,旋转环为钨钴硬质合金.静止环为浸渍酚醛石墨.密封圈为丁腈－40橡胶圈,轴（或轴套外径）40mm.2）B105VBT－50/80.内装多端面多弹簧平衡型传动螺钉的泵用机械密封.旋转环为氧化铝陶瓷,静止环为浸渍呋喃石墨,密封圈为聚四氟乙烯V形圈,轴（或轴套）外径50mm,载荷系数,K=0.80.（2）资料及载荷系数代号表29.7-15 摩擦副经常使用资料资料代号资料代号浸酚醛碳石墨B1 工程资料Z热压酚醛碳石墨B2 钨钴硬质合金U浸呋喃碳石墨B3 钢结硬质合金L浸环氧碳石墨B4 不锈钢喷涂非金属粉末J1浸铜碳石墨A1 不锈钢喷焊金属粉末J2浸巴氏合金碳石墨A2 填充聚四氟乙烯Y浸锑碳石墨A3 锡磷或锡锌青铜N氧化铝瓷V 硅铁R1 金属陶瓷X 耐磨铸铁R2 氟化硅Q 整体不锈钢 F 碳化硅O 不锈钢堆焊硬质合金 1 表29.7-16 辅助密封圈资料资料形状代号丁腈橡胶O形P氟橡胶O形V硅橡胶O形S乙丙橡胶O形 E聚四氟乙烯V形T表29.7-17载荷系数K（%）代号85 8580 8075 7570 7060 60。

机械密封型号和适用范围核心提示：本文是关于机械密封型号和适用范围的一篇文章，让机械密封厂家更多了解到那些机械密封型号用在什么工况上更为适用。

机械密封型号和适用范围机械密封型号：103型■：适用范围□压力：0 ～□温度：-45 ～ 200℃□转速：≤3000r/min□介质：汽油、煤油、柴油、蜡油、重油、润滑油、丙酮、苯、酚、吡啶、醚、稀硝酸、浓硫酸、醋酸、尿素、碱液、海水等。

机械密封型号：103B型■：适用范围□压力：0 ～ 1MPa□温度：-80 ～ 200℃□转速：≤3000r/min□介质：河水、污水、海水、油类、溶剂类中等腐蚀性介质。

□形式特点：内装非平衡型单弹簧并圈弹簧传动。

□机械密封型号：104型■：适用范围□压力：0 ～□温度：-45 ～ 200℃□介质：汽油、煤油、柴油、蜡油、重油、润滑油、丙酮、苯、酚、吡啶、醚、稀硝酸、浓硫酸、醋酸、尿素、碱液、海水等。

机械密封型号：105型■：适用范围□压力：0 ～□温度：-20 ～ 200℃□转速：≤3000r/min□轴径：35 ～120□介质：油类、苯、酚、稀硝酸。

□形式特点：105型为内装式、单端面、小弹簧、非平衡型、螺钉传动泵用机械密封。

符合JB14752-75标准。

机械密封型号：108型■：适用范围□压力：0 ～□温度：0 ～ 120℃□转速：≤3000r/min□介质：弱酸、弱碱等一般腐蚀性介质。

□形式特点：内装式、单端面、带弹簧传动、非平衡型。

弹簧旋向与泵轴旋向有关。

机械密封型号：109型■：适用范围□压力：0 ～□温度：-45 ～ 200℃□介质：汽油、煤油、柴油、蜡油、重油、润滑油、丙酮、苯、酚、吡啶、醚、稀硝酸、浓硫酸、醋酸、尿素、碱液、海水等。

机械密封型号：110型■：适用范围□压力：0 ～□温度：-45 ～ 200℃□转速：≤3000r/min□介质：汽油、煤油、柴油、蜡油、重油、润滑油、丙酮、苯、酚、吡啶、醚、稀硝酸、浓硫酸、醋酸、尿素、碱液、海水等。

泵的密封方案在化工、制药等行业中，泵是必不可少的设备之一。

然而，泵的运行过程中常常会出现泄漏。

为了避免泄漏对环境造成污染，降低设备维修成本，泵的密封方案显得尤为重要。

一般来说，泵的密封方式有两种：动密封和静密封。

动密封指的是泵轴与泵体之间采用装有弹簧的机械密封或骨架油封实现密封，适用于流量较小的情况。

静密封则是通过在叶轮和前盖之间加密封圈或采用填料管填料，使流体不泄漏，适用于流量大的情况。

在选择泵的密封方案时，需要根据所处理的介质、温度、压力等因素进行综合考虑。

下面介绍一些常见的泵密封方案。

1. 机械密封法机械密封是目前最常用的泵密封方案。

它由密封环和静环、动环组成，通过密封垫、弹簧等机构将两个环之间的密闭空间作为密封间隙，从而达到密封的目的。

机械密封可以分为单机械密封和双机械密封两种。

双机械密封较为安全可靠，但成本较高。

2. 波纹管密封法波纹管密封是将金属波纹管与机械密封联用而成的一种独特密封形式，它能有效地运用弹性形变和热变形吸收不同温度、不同压力下的膨胀或收缩，从而达到密封效果。

3. 磁力泵磁力泵是一种利用磁耦合原理来传递动力的无轴封泵。

它采用静力密封和永磁同步转动原理，不需要轴封，并通过磁力转动来驱动转子。

这种泵具有无漏、无振等优点，能有效地防止介质泄漏。

4. 离心泵填料密封法填料密封法是指在密封面与密封面之间填入一定的密封填料，通过填料达到堵塞流体泄漏的目的。

这种方式适用于流量大，压力高的离心泵。

填料有软质填料和硬质填料两种，选择填料要根据介质的特点来选择。

5. 立式泵独立油室密封法立式泵独立油室密封法是将轴承与密封间隔开来，在轴承内设置油室，通过油润滑避免介质泄漏。

这种方式适用于高温、高压、易燃、易爆、有腐蚀性等介质的泵。

综上所述，泵的密封方案是保证泵正常工作的关键因素之一。

在实际应用中，应根据所处理的介质、流量、温度、压力等综合因素进行选择，既要考虑密封效果，又要考虑成本问题，以达到最佳的节约和效益。

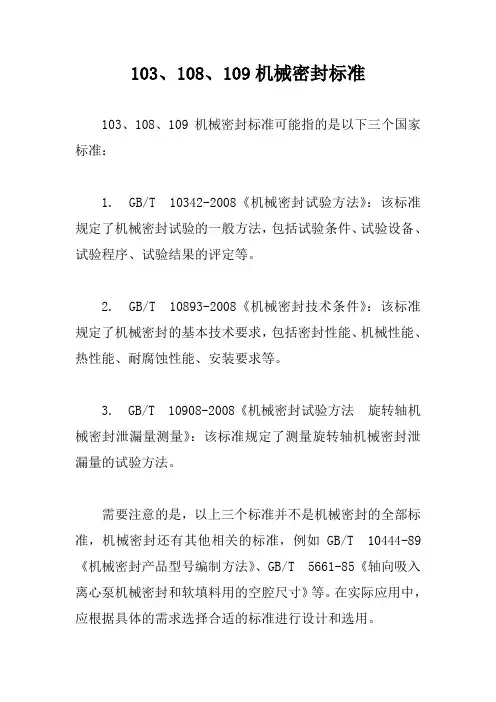

103、108、109机械密封标准
103、108、109机械密封标准可能指的是以下三个国家标准：
1. GB/T 10342-2008《机械密封试验方法》：该标准规定了机械密封试验的一般方法，包括试验条件、试验设备、试验程序、试验结果的评定等。

2. GB/T 10893-2008《机械密封技术条件》：该标准规定了机械密封的基本技术要求，包括密封性能、机械性能、热性能、耐腐蚀性能、安装要求等。

3. GB/T 10908-2008《机械密封试验方法旋转轴机械密封泄漏量测量》：该标准规定了测量旋转轴机械密封泄漏量的试验方法。

需要注意的是，以上三个标准并不是机械密封的全部标准，机械密封还有其他相关的标准，例如GB/T 10444-89《机械密封产品型号编制方法》、GB/T 5661-85《轴向吸入离心泵机械密封和软填料用的空腔尺寸》等。

在实际应用中，应根据具体的需求选择合适的标准进行设计和选用。

多级泵是一种泵类机械，其主要功能是在高压下能够输送液体，具有良好的耐压和耐腐蚀性能，广泛应用于工业领域中。

而机械密封，作为多级泵中的一种重要密封形式，是防止液体泄漏和阻止杂质进入的关键组件。

本文将介绍多级泵机械密封的型号及相关特性，以供参考。

机械密封是一种以静密封为基础的泄漏型密封，它由动环、静环和密封圈组成，通过动环和静环的相对运动以及密封圈的弹性变形，形成良好的密封效果，其工作原理是阻止流体从高压侧向低压侧流动，保证流体不会泄漏出去。

因此，在选择机械密封时，需要考虑液体压力平衡情况、摩擦副对数、弹簧的放置方式、弹簧数量、弹簧元件、密封介质泄露方向等因素。

1. 型号：多级泵机械密封的型号可以根据不同的需求进行选择。

常见的多级泵机械密封型号有：(1) CB型机械密封：适用于各类水泵和化工机械，工作温度一般在-30℃-+80℃之间；(2) FB型机械密封：适用于高温、高压、高温、高压、强腐蚀等特殊场合，工作温度一般在-10℃-+400℃之间；(3) TB型机械密封：适用于高温、高压、含颗粒介质的场合，工作温度一般在-10℃-+400℃之间；(4) ZB型机械密封：适用于低温、低压、含颗粒介质的场合，工作温度一般在-20℃-+150℃之间；(5) YB型机械密封：适用于超高温、高压、强腐蚀、含颗粒介质等特殊场合，工作温度一般在-30℃-+600℃之间。

2. 特性：多级泵机械密封的特性主要包括：(1) 耐压性能好：机械密封具有良好的耐压性能，能够承受较高的工作压力，并且具有较长的使用寿命；(2) 密封效果好：机械密封能够阻止液体的泄漏和杂质的进入，保证设备的正常运行；(3) 可靠性高：机械密封具有较高的可靠性，能够在恶劣的工作环境下稳定运行，减少故障率；(4) 使用方便：机械密封的安装和拆卸都非常方便，无需专业的技术人员即可完成。

总之，多级泵机械密封是一种非常重要的密封形式，广泛应用于各种工业领域中。

泵的轴承密封种类有很多种，常见的包括：
1. 机械密封：机械密封是通过两个相对旋转的机械面之间的接触来实现密封的。

它通常由固定环和活动环组成，通过受力使活动环与轴或壳体紧密接触，从而防止介质泄漏。

2. 润滑油密封：润滑油密封通常使用在需要进行润滑的轴承部位，它可以在轴承内部形成一层润滑膜，减少摩擦，并起到密封作用，防止润滑油外泄。

3. 油封：油封是一种用于封闭润滑油的装置，通常安装在轴承部位，以防止润滑油泄漏。

4. O型圈密封：O型圈是一种圆环状的密封件，通常用于静态密封或低速旋转轴的密封。

它能够在轴承上形成有效的密封，并且安装方便。

5. 膜片密封：膜片密封是通过薄膜材料制成的，能够在轴向上形成有效的密封，并具有一定的弹性和适应性。

这些密封方式在泵的轴承部位起到了关键的作用，能够有效地防止介质泄漏和确保设备正常运行。

选择适合的密封方式需要考虑工作条件、介质特性、转速、温度等多种因素，并根据具体情况进行合理的应用。

水泵机械密封损坏原因分析与安装方法1.1 滑动环磨损水泵机械密封中的滑动环，是相对工作的零件，而且它还需要承担流体的润滑和冷却功能，因此，其磨损程度是比较大的。

如果滑动环表面处理不好，或者机械密封的设计不合理，就会导致滑动环的磨损加剧，进而影响机械密封的使用效果。

水泵机械密封中的静环是固定的，主要用于支撑滑动环。

如果静环材料不好，表面的硬度、韧性不足，那么就会出现开裂、磨损等现象。

而且，如果静环的设计不合理，也会影响其使用寿命。

1.3 弹簧疲劳水泵机械密封的弹簧是为了保证滑动环与静环之间的装配间隙而存在的。

但是，如果弹簧的材料不好，或者弹簧的设计出现问题，必然会导致弹簧疲劳，影响机械密封的正常使用。

1.4 密封油漏水泵机械密封正常使用时，需要配有密封油，以确保滑动环与静环之间充满油膜，避免磨损。

但是，如果密封油出现漏洞，就会导致机械密封润滑失效，从而使机械密封的使用寿命缩短。

2.1 安装前的准备工作在安装水泵机械密封前，必须仔细检查其各个部分的尺寸、形状是否符合要求。

并且，还要确定滑动环、静环所安装的位置，以及密封面的磨损情况。

检查无误后，还需要对机械密封的密封油进行清洗。

2.2 安装滑动环将滑动环的压缩弹簧和O形密封圈都取下来，并将滑动环放置在纯净平滑的工作台上。

然后，将密封油涂在滑动环表面，直到润湿为止。

接着，将滑动环装配到轴上。

在安装静环前，应先检查静环的材料、尺寸是否合适。

然后，在静环底部打圆弧槽，沿着密封面方向涂上保护膜，并在其表面涂上密封油，最后装配到机壳上。

在滑动环和静环之间形成的间隙处填装密封油，注入时不用担心密封油的太多或太少。

最后，洗涤密封油的“密封面”和机壳的“密封座”，并清洗干净残油及互相杂质。

总结：水泵机械密封的损坏原因有滑动环磨损、静环磨损、弹簧疲劳和密封油漏等。

为了规避这些问题，应在安装前仔细检查各部分尺寸是否符合要求，具体安装时按照相关步骤进行。

水泵用机械密封机械密封标准导读：就爱阅读网友为您分享以下“机械密封标准”的资讯，希望对您有所帮助，感谢您对的支持!机械密封标准2009-9-9 0:30:37信息内容序号; 标准号标准名称 1 GB 5894-1986 机械密封名词术语: 2 HB/T 4127.2-1999 机械密封分类方法:3 GB 10444-89 机械密封产品型号编制方法:4 GB 5661-85 轴向吸入离心泵机械密封和软填料用的空腔尺寸: 5 GB 6556-94 机械密封的型式、主要尺寸、材料和识别标志:6 JB/T 8726-1998 机械密封腔尺寸;7 HG3167-86 搅拌轴轴径系列:8 HG2098-91 釜用机械密封系列及主要参数:9 HG2264-92 釜用机械密封类型、主要尺寸及标志:{T odayHot} 10 JB/T1472-94 泵用机械密封;11 HG21571-95 搅拌传动装置——机械密封: 12 JB/T4127.3-1999 机械密封技术条件; 13 JB/T6619.1-1999 轻型机械密封技术条件; 14 JB/T4127.3-1999 机械密封产品验收技术条件; 15 JB5086-91 内燃机陶瓷石墨系列水封技术条件; 16 HG/T2047-91 纯碱蒸汽煅烧炉旋转接头技术条件;17 HG/T2269-92 釜用机械密封技术条件;18 JB/T6373-92 焊接金属波纹管机械密封技术条件; 19 JB/T6614-93 锅炉给水泵用机械密封技术条件: 20 JB/T6616-93 橡胶波纹管机械密封技术条件; 21 HG/T2477-93 砂磨机用机械密封技术条件; 22 HG/T2478-93 搪玻璃泵用机械密封技术条件: 23 HG/T2734-95 中压反应釜用机械密封技术条件: 24 GB/T14211-93 机械密封试验方法: 25 HG/T2099-91 釜用机械密封试验规范:26 JB/T5092-91 内燃机陶瓷石墨系列水封试验方法; 27 JB/T6619-93 轻型机械密封试验方法: 28 JB/T7369-94 机械密封端面平面度检验方法: 29 HG/T2122-91 釜用机械密封辅助装置: 30 JB/T6629-93 机械密封循环保护系统:31 JB/T6630-93 机械密封系统用压力罐型式、主要尺寸和基本参数: 32 JB/T6631-93 机械密封系统用螺旋管式换热器: 33 JB/T6632-93 机械密封系统用过滤器: 34JB/T6633-93 机械密封系统用旋液器: 35 JB/T6634-93 机械密封系统用孔板:36 JB/T7055-93 机械密封系统用增压罐型式、主要尺寸和基本参数: 37 HG21572-95 搅拌传动装置-机械密封循环保护系统; 38 GB3345-88 船用泵轴的机械密封;39 GB3346-88 船用泵轴的变压力机械密封:{HotT ag} 40 HG/T2057-91 搪玻璃搅拌容器用机械密封: 41 HG/T2100-91 液环式氯气泵用机械密封: 42 JB/T7371-94 耐碱泵用机械密封: 43 JB/T7372-94 耐酸泵用机械密封: 44 JB/T8725-1998 旋转接头; 45 JB/T5966-95 潜水电泵用机械密封:46 JB/T8723-1998 泵用焊接金属波纹管机械密封: 47 HG/T3124-1998 焊接金属波纹管釜用机械密封; 48 JB/T7757.1-1995 机械密封用圆柱螺旋弹簧: 49 HG/T2479-93 机械密封用波形弹簧技术条件: 50 JB/T7757.2-95 机械密封用Ｏ形橡胶圈:51 JB/T8724-1998 机械密封用反应烧结氮化硅密封环: 52 JB/T8871-1999 机械密封用硬质合金密封环毛坯: 53 JB/T8872-1999 机械密封用碳石墨密封环技术条件:54 JB/T8873-1999 机械密封用聚四氟乙烯和聚四氟乙烯毛坯技术条件; 55 HG/T2044-91 机械密封用喷涂氧化铬密封环技术条件: 56 HG/T2046-91 机械密封用真空铬接环技术条件; 57 JB/T6372-92 机械密封用堆焊密封环技术条件:58 JB/T6374-92 机械密封用碳化硅密封环:59 JB/T6615-93 机械密封用碳化硼密封环技术条件。

泵的密封方案泵是一种常用的流体输送设备，广泛应用于工业生产、建筑水利、农田灌溉等领域。

而泵的密封方案对于保证泵的正常运行和避免泵泄漏等问题至关重要。

本文将探讨几种常见的泵的密封方案，以便读者在选择和使用泵时能够更好地了解和操作。

一、填料密封填料密封是一种传统的泵密封方式，通过将填料填充在泵轴和密封器之间形成密封。

填料通常采用柔性材料，如聚四氟乙烯、石墨等。

填料密封具有简单、可靠、适用范围广等特点，但其耐磨性和密封性能相对较差，易受介质侵蚀等因素的影响。

二、机械密封机械密封是目前应用较为广泛的泵密封方式之一，其主要通过将静密封环和动密封环之间形成闭合接触，实现泵的密封效果。

机械密封具有密封性好、寿命长、适用于高速运行等优点。

常见的机械密封材料有硬质合金、陶瓷等。

此外，机械密封还有单端面机械密封、双端面机械密封等不同的形式，根据实际使用情况选择合适的机械密封型号。

三、磁力密封磁力密封是一种无接触式的泵密封方式，通过磁铁的吸引力使得泵轴和密封器之间形成密封，避免了填料或机械密封中的泄漏问题。

磁力密封具有无泄漏、无摩擦、寿命长等特点，适用于高温、高压等恶劣工况下的泵。

但由于磁力密封装置较为复杂，造价较高，因此在一些对成本要求较低的场合使用较少。

四、液体密封液体密封是一种特殊的密封方式，通过将液态介质填充在密封腔体内，形成密封效果。

液体密封适用于高速泵、有毒液体等工况下，具有密封性好、使用寿命长等优点。

然而，液体密封对于液体的选择和性能要求较高，需要根据泵的使用情况和介质的特性进行合理选择。

综上所述，泵的密封方案有填料密封、机械密封、磁力密封和液体密封等多种选择。

在实际应用中应根据泵的类型、介质特性以及使用环境等综合因素进行选择。

同时，合理的安装、日常维护和保养也对保证泵的密封性能至关重要。

通过正确选择和使用密封方案，可以避免泵泄漏、减少能耗，并提高生产和工作效率。

（本文仅供参考，具体选择和使用泵的密封方案时，请遵循相关的行业规范和技术要求。
