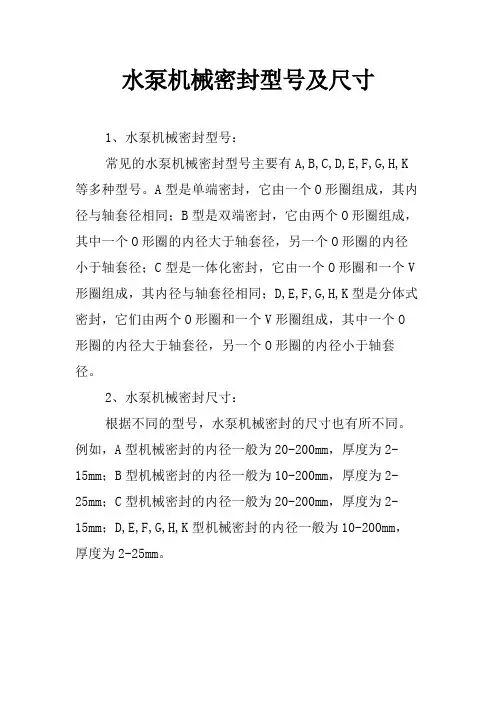

水泵机械密封型号及尺寸
1、水泵机械密封型号：
常见的水泵机械密封型号主要有A,B,C,D,E,F,G,H,K 等多种型号。
A型是单端密封，它由一个O形圈组成，其内径与轴套径相同；B型是双端密封，它由两个O形圈组成，其中一个O形圈的内径大于轴套径，另一个O形圈的内径小于轴套径；C型是一体化密封，它由一个O形圈和一个V 形圈组成，其内径与轴套径相同；D,E,F,G,H,K型是分体式密封，它们由两个O形圈和一个V形圈组成，其中一个O 形圈的内径大于轴套径，另一个O形圈的内径小于轴套径。
2、水泵机械密封尺寸：
根据不同的型号，水泵机械密封的尺寸也有所不同。
例如，A型机械密封的内径一般为20-200mm，厚度为2-
15mm；B型机械密封的内径一般为10-200mm，厚度为2-
25mm；C型机械密封的内径一般为20-200mm，厚度为2-
15mm；D,E,F,G,H,K型机械密封的内径一般为10-200mm，厚度为2-25mm。
化工泵的分类化工泵的分类化工泵是在化工工业中最为常见的一种泵，用于输送各种液体、气体和固体颗粒混合体。
根据用途和工作原理，化工泵可分为多个分类。
本文将从工作原理角度出发，介绍化工泵的分类。
一、离心泵离心泵是化工泵中最为常见和常用的泵之一，它主要由叶轮、泵体、轴和机械密封组成。
它适用于输送混合物中的液体和气体，可以提供高压和高流量。
因此，在制药业、化学工业和石油工业中常被使用。
二、柱塞泵柱塞泵是一种能够有效保持输送流量的泵，因为它的结构可以产生强大的压力。
在填充时，柱塞泵将泵爪插入空气和液体的界面，并压缩气体，使液体得以被吸进泵体，随后在下行路线中形成压力，推动流体通过。
三、螺杆泵螺杆泵适用于输送高黏度的液体和软固体颗粒。
螺杆泵由转子和定子组成，转子被安装在定子的内部，并在其内部形成一个环形液体通道。
在使用过程中，转子在定子内部旋转，将液体从进口处推进到出口处。
螺杆泵通常用于化学工业和制药工业中。
四、减速泵减速泵是一种在输送高压液体和固体颗粒时具有重要作用的泵。
它采用叶轮和叶片，利用风动泵来提供分散、压缩和喷射作用。
相对于其它类型的泵，减速泵的运输能力更高，可以通过某些特殊设计来满足多种应用需求。
五、推进式负压泵推进式负压泵是专门用于输送高黏度液体和含有气体的液体的，其特点是压力大，容易泄漏。
它通常由叶轮、离心轴和驱动部分组成，由电动机来驱动。
当驱动部分开始工作时，叶轮将液体推进高压空气中，并通过管道和输送法来进行输送。
六、压力泵压力泵可用于输送各种含有气体、液体和固体颗粒混合物，它是一种具有较高压力和流量的泵。
压力泵通常由柱塞、活塞、阀门和弹簧组成，并可用于多种工业场合，如化工、造纸、制药等。
总之，化工泵是化学工业和制药工业中最为常见的一种泵，其分类很多，每种泵都有其独特的特点和优势。
在选择化工泵时，需根据介质性质、工作条件、造价差异等方面进行综合考虑，选择最适合自身需求的泵。
泵轴密封方式的不同选择泵轴密封是用于防止泵内介质泄漏的关键部件之一。
不同的泵轴密封方式适用于不同的工作环境和介质要求。
本文将探讨泵轴密封的不同选择。
一、填料密封填料密封是一种常见的泵轴密封方式。
它通过在泵轴和泵壳之间填充柔软的填料来实现密封。
填料材料可以是各种纤维、橡胶或金属，如聚四氟乙烯、石墨等。
填料密封的主要优点是成本低廉、易于维护和适用于大多数介质。
然而，填料密封的缺点是易泄漏，对介质有一定的腐蚀性，并且需要定期添加和更换填料。
二、机械密封机械密封是一种常用的高性能泵轴密封方式。
它由静环、动环和弹簧等部件组成。
通过静环和动环之间的摩擦力和弹簧的作用，实现了泵轴的密封。
机械密封的主要优点是密封性能好、稳定可靠、使用寿命长。
它适用于高温、高压、高速和腐蚀性介质的工作环境。
然而，机械密封的成本较高，维护和更换过程较为复杂。
三、磁力密封磁力密封是一种无接触式的泵轴密封方式。
它通过利用磁力的相互作用来实现泵轴的密封。
磁力密封的主要优点是完全无泄漏、无摩擦和无磨损。
这使得它适用于对泄漏要求极高的特殊工作环境，如有毒、易燃、易爆介质的输送。
但是，磁力密封的设计和制造要求较高，成本较高，适用范围相对较窄。
总结回顾：不同的泵轴密封方式在性能、适用范围、成本和维护等方面存在差异。
填料密封适用于大多数介质，成本较低，但容易泄漏。
机械密封性能好，适用于各种恶劣工况，但成本和维护相对较高。
磁力密封无泄漏、无摩擦和无磨损，适用于对泄漏要求极高的工作环境，但制造和成本较高。
根据具体的工作环境和介质要求，选择合适的泵轴密封方式至关重要。
对泵轴密封的观点和理解：泵轴密封是泵的重要组成部分，直接影响泵的性能和运行安全。
在不同的工业领域和应用场景中，选择合适的泵轴密封方式至关重要。
填料密封、机械密封和磁力密封各有其优缺点，需要综合考虑介质特性、工作环境、成本、维护等方面的因素。
在未来的发展中，值得探索更多创新的泵轴密封技术，以满足不断变化的工业需求。

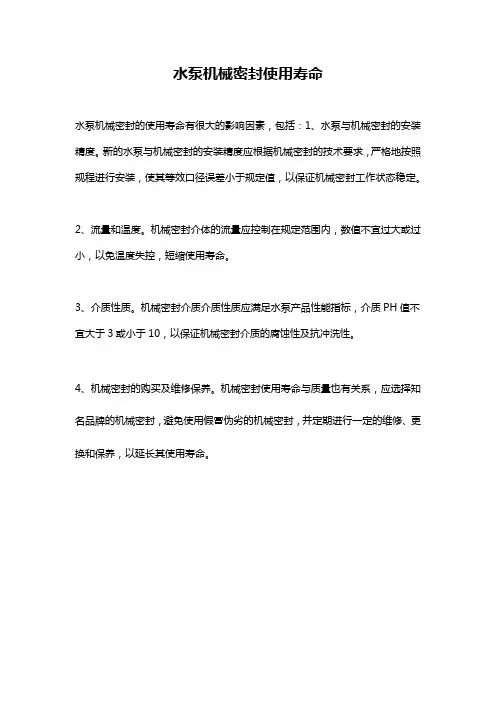

水泵机械密封使用寿命
水泵机械密封的使用寿命有很大的影响因素，包括：1、水泵与机械密封的安装精度。
新的水泵与机械密封的安装精度应根据机械密封的技术要求，严格地按照规程进行安装，使其等效口径误差小于规定值，以保证机械密封工作状态稳定。
2、流量和温度。
机械密封介体的流量应控制在规定范围内，数值不宜过大或过小，以免温度失控，短缩使用寿命。
3、介质性质。
机械密封介质介质性质应满足水泵产品性能指标，介质PH值不宜大于3或小于10，以保证机械密封介质的腐蚀性及抗冲洗性。
4、机械密封的购买及维修保养。
机械密封使用寿命与质量也有关系，应选择知名品牌的机械密封，避免使用假冒伪劣的机械密封，并定期进行一定的维修、更换和保养，以延长其使用寿命。

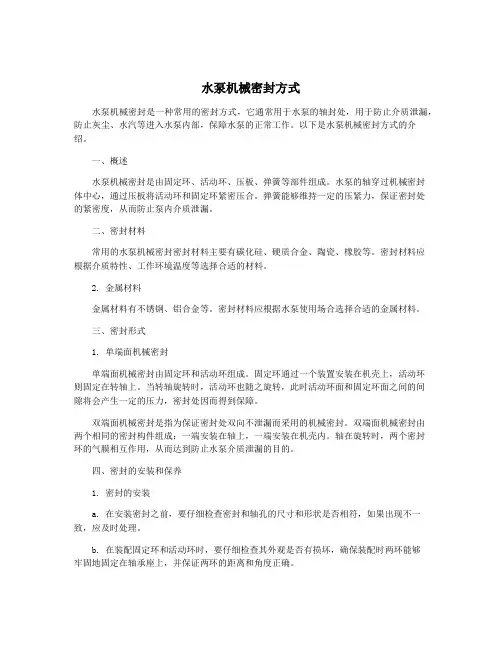

水泵机械密封方式水泵机械密封是一种常用的密封方式，它通常用于水泵的轴封处，用于防止介质泄漏，防止灰尘、水汽等进入水泵内部，保障水泵的正常工作。
以下是水泵机械密封方式的介绍。
一、概述水泵机械密封是由固定环、活动环、压板、弹簧等部件组成。
水泵的轴穿过机械密封体中心，通过压板将活动环和固定环紧密压合。
弹簧能够维持一定的压紧力，保证密封处的紧密度，从而防止泵内介质泄漏。
二、密封材料常用的水泵机械密封密封材料主要有碳化硅、硬质合金、陶瓷、橡胶等。
密封材料应根据介质特性、工作环境温度等选择合适的材料。
2. 金属材料金属材料有不锈钢、铝合金等。
密封材料应根据水泵使用场合选择合适的金属材料。
三、密封形式1. 单端面机械密封单端面机械密封由固定环和活动环组成。
固定环通过一个装置安装在机壳上，活动环则固定在转轴上。
当转轴旋转时，活动环也随之旋转，此时活动环面和固定环面之间的间隙将会产生一定的压力，密封处因而得到保障。
双端面机械密封是指为保证密封处双向不泄漏而采用的机械密封。
双端面机械密封由两个相同的密封构件组成：一端安装在轴上，一端安装在机壳内。
轴在旋转时，两个密封环的气膜相互作用，从而达到防止水泵介质泄漏的目的。
四、密封的安装和保养1. 密封的安装a. 在安装密封之前，要仔细检查密封和轴孔的尺寸和形状是否相符，如果出现不一致，应及时处理。
b. 在装配固定环和活动环时，要仔细检查其外观是否有损坏，确保装配时两环能够牢固地固定在轴承座上，并保证两环的距离和角度正确。
c. 在安装弹簧时，应注意其拉伸度和压缩度，确保弹簧适当压紧。
a. 在使用过程中，应经常检查密封处的磨损情况，如出现磨损应及时更换。
b. 在启动和关闭时，应平稳地启动和关闭水泵，避免产生过大的负载和振动。
c. 水泵运行时，应确保密封处润滑良好，密封垫面不出现干磨、卡住等现象。
总之，水泵机械密封是由固定环、活动环、弹簧等部件组成的密封方式，用于防止介质泄漏，保护水泵的正常工作。

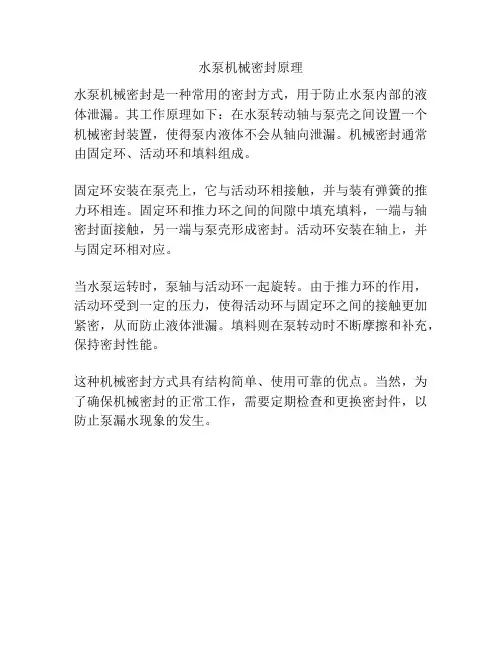

水泵机械密封原理
水泵机械密封是一种常用的密封方式，用于防止水泵内部的液体泄漏。
其工作原理如下：在水泵转动轴与泵壳之间设置一个机械密封装置，使得泵内液体不会从轴向泄漏。
机械密封通常由固定环、活动环和填料组成。
固定环安装在泵壳上，它与活动环相接触，并与装有弹簧的推力环相连。
固定环和推力环之间的间隙中填充填料，一端与轴密封面接触，另一端与泵壳形成密封。
活动环安装在轴上，并与固定环相对应。
当水泵运转时，泵轴与活动环一起旋转。
由于推力环的作用，活动环受到一定的压力，使得活动环与固定环之间的接触更加紧密，从而防止液体泄漏。
填料则在泵转动时不断摩擦和补充，保持密封性能。
这种机械密封方式具有结构简单、使用可靠的优点。
当然，为了确保机械密封的正常工作，需要定期检查和更换密封件，以防止泵漏水现象的发生。

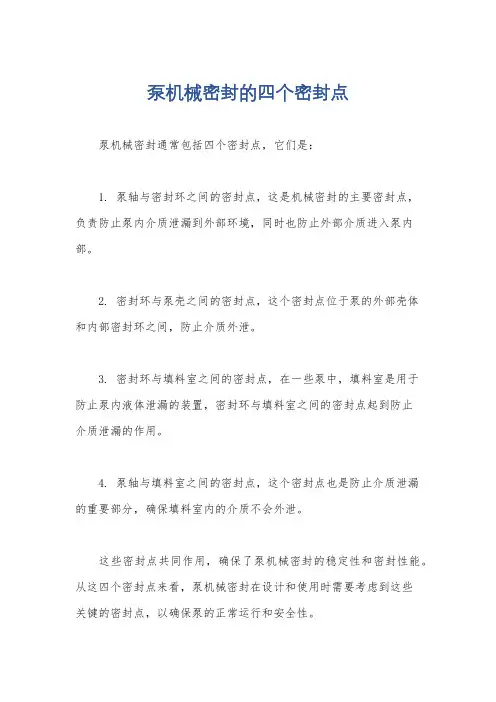

泵机械密封的四个密封点
泵机械密封通常包括四个密封点，它们是：
1. 泵轴与密封环之间的密封点，这是机械密封的主要密封点，
负责防止泵内介质泄漏到外部环境，同时也防止外部介质进入泵内部。
2. 密封环与泵壳之间的密封点，这个密封点位于泵的外部壳体
和内部密封环之间，防止介质外泄。
3. 密封环与填料室之间的密封点，在一些泵中，填料室是用于
防止泵内液体泄漏的装置，密封环与填料室之间的密封点起到防止
介质泄漏的作用。
4. 泵轴与填料室之间的密封点，这个密封点也是防止介质泄漏
的重要部分，确保填料室内的介质不会外泄。
这些密封点共同作用，确保了泵机械密封的稳定性和密封性能。
从这四个密封点来看，泵机械密封在设计和使用时需要考虑到这些
关键的密封点，以确保泵的正常运行和安全性。
常见化工泵密封形式泵的密封装置主要分两类：一类为静密封，一类为动密封。
静密封通常有垫片密封、O型圈密封、螺纹密封等型式。
动密封则主要有软填料密封、油封密封、迷宫密封、螺旋密封、动力密封和机械密封等。
1、O形圈密封泵中常用的是橡胶O型圈。
由于其形状十分简单，因而制造容易，成本低廉，不论O型圈的整体尺寸有多大，其截面尺寸都很小（只有几毫米）所以重量轻，消耗材料少，使用方法简单，安装、拆卸方便，更为突出的优点还在于O形圈具有良好的密封能力，使用范围很宽。
静密封工作压力可达100MPa以上，动密封也可达30Mpa。
适用温度为-60～200℃，可满足多种介质的使用要求。
因此在泵的设计中得到越来越广泛的应用。
O形密封圈安装在沟槽和被密封面之间，有一定压缩量，由此产生的反弹力给予被密封的光滑面和沟槽底面以初始的压缩应力。
从而起到密封作用。
当被密封的液体压力增大时，O形圈的变形也随之增大，从而传递给密封面的压力也增大，密封的作用也增大。
这就是O形密封圈具有良好密封能力的原因。
化工泵常用的密封方法，有垫片密封法。
垫片是离心泵静密封的基本元件，使用范围非常广泛。
垫片的选型主要根据化工泵输送介质、温度、压力和腐蚀性等因素决定。
垫片密封机理：泄漏即介质从有限空间内部流到外部，或从外部进入有限空间内部的人们不希望发生的现象，介质流动通过内外空间的交界面即密封面发生泄漏。
造成泄漏的根本原因是由于接触面上存在间隙，而接触面两侧的压力差、浓度差则是泄漏的推动力。
由于密封面形式及加工精度等因素的影响，密封面上存在间隙在所难免，这就会造成密封面不完全吻合，从而发生泄漏。
要减少泄漏，就必须使接触面最大程度地嵌合，即减小泄漏通道的截面积，增加泄漏阻力，并使之大于泄漏推动力。
对密封面施加压紧载荷，以产生压紧应力，可提高密封面的接触程度，当应力增大到足以引起表面产生明显的塑性变形时，就可以填补密封面的间隙，堵塞泄漏通道。
使用垫片的目的就是利用垫片材料在压紧载荷的作用下较容易产生塑性变形的特性，使之填平法兰密封面的微小凹凸不平，从而实现密封。
一、工具和原料活动扳手、套筒扳手、一字螺丝刀、一字螺丝刀、沙纸、干净棉布、润滑脂、维修工作台、全新机封一套。
二、换水泵机械密封的方法1、先装左边部分；装到密封板上。
2、然后装右面那个动环，动环根静环的密封面要干净。
3、再装平键和叶轮，上好垫片和螺母。
安装前要认真检查集结密封零件数量是否足够，各元件是否有损坏，特别是动、静环有无碰伤、裂纹和变形等缺陷。
如果有问题，需进行修复或更换新备件。
检查轴套或压盖的倒角是否恰当，如不符合要求则必须进行修整。
机械密封各元件及其有关的装配接触面，在安装前必须用丙酮或无水酒精清洗干净。
安装过程中应保持清洁，特别是动、静环及辅助密封元件应无杂质、灰尘。
动、静环表面涂上一层清洁的机油或透平油。
上紧压盖应在联轴器找正后进行。
螺栓应均匀上紧，防止压盖断面偏斜，用塞尺或专用工具检查各点，其误差不大于0.05毫米。
检查压盖与轴或轴套外径的配合间隙（及同心度），必须保证四周均匀，用塞尺检查各点允差不大于0.10毫米。
弹簧压缩量要按规定进行，不允许有过大或过小的现象，要求误差±2.00毫米，过大会增加断面比压，加速断面磨损。
过小会造成比压不足而不能起到密封作用，弹簧装上后在弹簧座内要移动灵活。
用单弹簧时要注意弹簧的旋向，弹簧的旋向应与轴的转动方向相反。
动环安装后须保持灵活移动，将动环压向弹簧后应能自动弹回来。
先将静环密封圈套在静环背部后，再装入密封端盖内。
注意保护静环断面，保证静环断面与端盖中心线的垂直度，且将静环背部的防转槽对准防转销，但勿使其中互相接触。
安装过程中决不允许使用工具直接敲打密封元件，需要敲打时，必须使用专用工具进行敲打，以防密封元件的损坏。
组装时所有密封圈应该涂以肥皂水等润滑剂，这样可以避免组装过程中损坏胶圈。
动静环的密封面之间涂以润滑脂，防止动静环密封面在水泵开车前磨损。
浮动环组装时，一定要小心不要碰到浮动环弹簧，以免弹簧碰倒后影响浮动环的浮动性能。
浮动环组装后，可以轻轻按浮动环，以确定是否具有良好的浮动性能。
