无损检测基础知识

无损检测在轨道交通领域的应用实例
车辆关键部位检测
无损检测技术用于检测轨 道交通车辆的关键部位， 如车轮、转向架和车体的 疲劳裂纹和腐蚀。
轨道裂纹检测
通过无损检测技术，对轨 道的裂纹进行检测，确保 列车运行的安全性和稳定 性。
信号系统元件检测
无损检测用于评估信号系 统元件的完整性和可靠性 ，保障列车的正常运行。
无损检测还可以对产品进行可靠性评估和寿命预测，为产品的维护和更新提供科学 依据。
无损检测的应用领域
航空航天
无损检测在航空航天领域中广 泛应用于发动机、机身、机翼 等关键部件的检测，确保其质
量和安全性。
轨道交通
在轨道交通领域，无损检测用 于列车轮毂、车轴、转向架等 关键部件的检测，确保列车运 行安全。
报告编写
将整个检测过程和结果整理成 报告，并提交给相关部门或客 户。
无损检测的注意事项
01
02
03
04
安全性
确保检测过程中操作人员的安 全，采取必要的安全措施，如
佩戴防护眼镜、手套等。
准确性
确保检测结果的准确性，对设 备和器材进行定期校准和维护
。
可靠性
确保检测结果的可靠性，对检 测过程进行严格的质量控制。
无损检测技术涉及声学、光学、电学、磁学 、热学等多个学科领域，具有广泛的应用前
景。
无损检测的重要性
无损检测在工业生产中具有重要意义，能够提高产品质量、降低生产成本、避免因 破坏性检测而导致的损失。
通过无损检测，可以在生产过程中对原材料、零部件进行质量把关，及时发现缺陷 和问题，避免产品在使用过程中出现故障或事故。
《无损检测基础知识》ppt课件
contents

一、钢结构基本知识钢结构：用钢材作为原材料，采用不同的连接方式组合而成的框架或网架等结构。

焊缝：焊件经焊接后形成的结合部分，通常由熔化的母材和焊材组成，有时全部由熔化的母材组成。

无损检测：指在不损坏试件的前提下，对试件进行检查和测试的方法。

焊接方式为最常用、最重要的钢结构部件的连接方式。

二、焊接基本知识1、焊接定义广义焊接：通过加热或加压，或两者并用，并且用或不同填充材料，使工件达到结合的一种方法。

金属焊接：通过适当手段，使两个分离的金属物体（同种或异种）产生原子（分子）间的结合而连接成一体的连接方法。

2、焊接方法常用方法：（1）、熔焊：手工电弧焊、埋弧焊、气体保护焊（2）、钎焊：采用熔点比母材低的金属材料作钎料。

（3）、压焊：电阻焊（点焊、对焊）3、焊接接头(1) 接头形式：对接接头、搭接接头、角接接头、T形接头。

(2) 坡口形式：不开坡口、V型坡口、X形坡口、单U型坡口、双U形坡口。

4、焊接缺陷焊接缺陷：焊接过程中在焊接接头中产生的金属不连续、不致密或连续不良的现象。

缺陷分类：裂纹、孔穴、固体夹杂、未熔合和未焊透、形状缺陷及其它缺陷。

5、焊接检验非破坏性检验主要指外观、无损检验等。

其中的无损检验又包括射线探伤（熔合性焊缝、一级焊缝）、超声波探伤（一级、二级焊缝）、磁粉探伤（表面、近表面缺陷）、渗透探伤（表面缺陷）。

三、无损检测基础知识无损检测：在不损坏试件的前提下，以物理或化学方法为手段，接助先进的技术和设备器材，对试件内部及表面的结构、性质、状态进行检查和测试的方法。

射线检测：Radiography Testing （RT）超声波检测：Ultrasonic Testing （UT）磁粉检测：Magnetic Testing （MT）渗透检测：Penetrant Testing （PT）涡流检测：Eddy current Testing （ET）声发射检测：Acoustic Emission （AE）引用标准GB 50205-2001 钢结构工程施工质量验收规范GB 11345-89 钢焊缝手工超声波探伤方法和探伤结果的分级JGJ 81-2002 建筑钢结构焊接技术规程JGJ 7- 91 网架结构设计与施工规程JG/T 3034.1-1996 焊接球节点钢网架焊缝超声波探伤及质量分级法JG/T 3034.2-1996 螺栓球节点钢网架焊缝超声波探伤及质量分级法ZBY 230- 84（JB/T10061-1999）A型脉冲反射式超声探伤仪通用技术条件ZBY 231-84(JB/T10062-1999) 超声探伤用探头性能测试方法ZBY 232-84(JB/T10063-1999) 超声探伤用1号标准试块技术条件ZB J04 001- 87(JB/T9214-1999) A型脉冲反射式超声探伤系统工作性能测试方法（一）、射线检测（RT）射线探伤是利用射线可穿透物质和在穿透物质时能量有衰减的特性来发现缺陷的一种探伤方法。

0.1 mSv
0.01 mSv
0.001 mSv
对人体健康不至 构成显著的影响
3.6射线安全实例： （1）：2010年发布《职业健康检查中摄胸片取代胸透的探讨》病人病人接受一 次胸部透视和摄胸片检查所受的X射线有效剂量当量分别为0.179mSv、0.015mSv。 （2）：SCT-4800CT扫描机,扫描电压120kV,轴扫电流最小50mA四档,扫描时间分最 短215。 常用工业射线机拍8～10mm的钢板，管电压为120kV,管电流为3mA。 （3）：X安检仪管电流:0.4～1.2mA，管电压:100～160 kV，地铁乘客每年因地铁 安检接受的泄露辐射剂量也不大于0.01mSv。 （射线人员接受辐射剂量限值是公众的10倍，公众一般不会受到过量射线伤害， 日常过安检时不要着急拿行李把手伸到安检仪里，夜间尽量不要在在建钢结构或 锅炉管道企业以及船厂和冶金企业附近长时间逗留，防止其正在射线探伤作业） 3.7射线业务注意事项： （1）:首先需要了解检测标准和验收标准，注意很多标准检测标准和验收标准是 在一个标准里，有些验收标准不分质量等级，直接是符合和不符合。 （2）:其次要了解产品制造工艺、规格、材质，只有了解这些才能选择适合的标 准，选择合适的探伤工艺，正确评定缺陷性质。 （3）:如果现场检测的话一般安排在夜间，周围必须没有人，脚手架等必须有。 （4）:射线检测的成本高，操作风险大，底片合格率难以保证，所以少量现场拍 片最好按天计费。
2.7超声业务注意事项： （1）:首先需要了解检测标准和验收标准，注意很多标准检测标准和验收标准是 在一个标准里，有些验收标准不分质量等级，直接是符合和不符合。 （2）:其次要了解产品制造工艺、规格、材质，只有了解这些才能选择适合的标 准，选择合适的探伤工艺，正确评定缺陷性质。 （3）:检测产品前可能要加工对比试块，制作对比试块前要有工件的图纸或具体 规格，所以预估工期时要考虑加工试块的时间。 （4）:很多常规检测不需要对比试块，如厚钢板、直径大的棒料等。

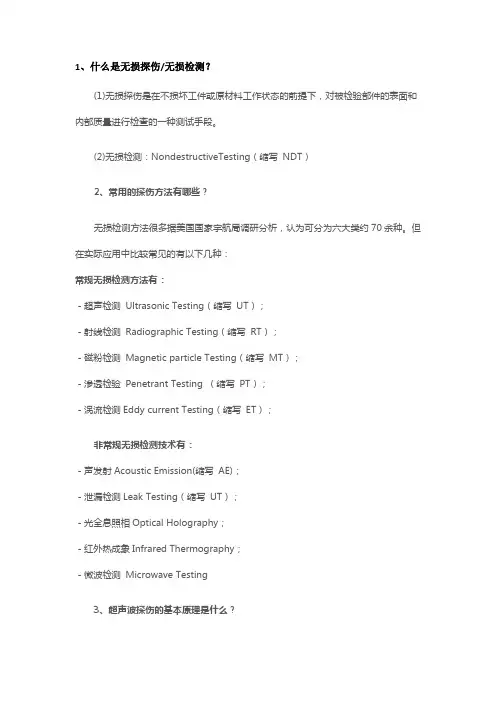

1、什么是无损探伤/无损检测？(1)无损探伤是在不损坏工件或原材料工作状态的前提下，对被检验部件的表面和内部质量进行检查的一种测试手段。

(2)无损检测：NondestructiveTesting（缩写NDT）2、常用的探伤方法有哪些？无损检测方法很多据美国国家宇航局调研分析，认为可分为六大类约70余种。

但在实际应用中比较常见的有以下几种：常规无损检测方法有：－超声检测Ultrasonic Testing（缩写UT）；－射线检测Radiographic Testing（缩写RT）；－磁粉检测Magnetic particle Testing（缩写MT）；－渗透检验Penetrant Testing （缩写PT）；－涡流检测Eddy current Testing（缩写ET）；非常规无损检测技术有：－声发射Acoustic Emission(缩写AE)；－泄漏检测Leak Testing（缩写UT）；－光全息照相Optical Holography；－红外热成象Infrared Thermography；－微波检测Microwave Testing3、超声波探伤的基本原理是什么？超声波探伤仪的种类繁多，但在实际的探伤过程，脉冲反射式超声波探伤仪应用的最为广泛。

一般在均匀的材料中，缺陷的存在将造成材料的不连续，这种不连续往往又造成声阻抗的不一致，由反射定理我们知道，超声波在两种不同声阻抗的介质的交界面上将会发生反射，反射回来的能量的大小与交界面两边介质声阻抗的差异和交界面的取向、大小有关。

脉冲反射式超声波探伤仪就是根据这个原理设计的。

目前便携式的脉冲反射式超声波探伤仪大部分是A扫描方式的，所谓A扫描显示方式即显示器的横坐标是超声波在被检测材料中的传播时间或者传播距离，纵坐标是超声波反射波的幅值。

譬如，在一个钢工件中存在一个缺陷，由于这个缺陷的存在，造成了缺陷和钢材料之间形成了一个不同介质之间的交界面，交界面之间的声阻抗不同，当发射的超声波遇到这个界面之后，就会发生反射，反射回来的能量又被探头接受到，在显示屏幕中横坐标的一定的位置就会显示出来一个反射波的波形，横坐标的这个位置就是缺陷在被检测材料中的深度。
