可见光通信的原理与应用1. 介绍可见光通信是无线通信技术的一种，通过利用可见光波段传输数据，实现信息传递的一种方式。
它利用可见光的特性进行数据传输，具有较高的传输速率和安全性，逐渐被广泛应用于室内通信、室外通信以及一些特殊领域。
2. 原理可见光通信的原理基于可见光波段的传输特性和光通信技术。
2.1 可见光波段的传输特性可见光波段指的是人眼能够感知到的波段范围，包括红、橙、黄、绿、蓝、靛、紫七种颜色。
可见光波段的传输特性主要包括以下几个方面：•高频率：可见光波段的频率相对较高，对传输速率提供了良好的基础。
•高速度：可见光的传播速度非常快，约为光速的30万公里/秒，保证了数据传输的实时性。
•短传输距离：可见光波段的传输距离相对较短，因此可见光通信一般用于室内或室外局部区域的通信。
2.2 光通信技术光通信技术是可见光通信的基础，主要包括光发射器、接收器和光传输介质。
•光发射器：通过光源将数字信号转换为可见光信号，如LED灯、激光器等。
•接收器：接收并解析光信号，转换为数字信号进行处理和传输。
•光传输介质：光信号在传输过程中需要合适的介质，如空气、光纤等。
3. 应用可见光通信在许多领域有着广泛的应用。
3.1 室内通信室内通信是可见光通信最常见的应用场景之一。
通过在室内的各个角落安装LED灯，利用其作为光源进行信息传输。
室内可见光通信具有快速、安全、不干扰的优势，适用于无线网络扩展、室内定位等场景。
3.2 室外通信在室外环境中，可见光通信也有着广泛的应用。
室外可见光通信主要通过大功率的LED灯或激光器进行数据传输。
相比于无线电波通信，室外可见光通信具有更高的传输速率和更好的抗干扰能力，适用于城市照明、道路通信等领域。
3.3 特殊领域应用可见光通信还有一些特殊领域的应用。
例如，在航空航天领域，可见光通信可以用于航天器与地面之间的高速通信；在医疗领域，可见光通信可以用于医院内部的信息传输和数据监测等。
4. 优势与挑战可见光通信作为一种新兴的通信技术，具有一些优势和挑战。
可见光通信系统的工作原理一、引言可见光通信系统是一种新兴的无线通信技术，利用可见光传输信息的原理，实现高速、安全、可靠的数据传输。
本文将深入探讨可见光通信系统的工作原理，包括组成部分、信号传输原理、应用场景等。
二、可见光通信系统的组成部分可见光通信系统主要由光源、调制器、传感器、接收器和处理器等组成。
2.1 光源光源是可见光通信系统的核心部件，主要负责产生可见光信号。
一般采用LED或激光二极管作为光源，具有较高的光效和调制速度。
2.2 调制器调制器将需要传输的数据信号转换为可见光信号，常见的调制方式有频闪调制、亮度调制和颜色调制等。
通过改变光的亮度、频率或颜色来传递信息。
2.3 传感器传感器用于接收环境中的光信号，并将其转换为电信号。
传感器的性能直接影响到整个系统的接收能力和传输速度。
2.4 接收器接收器接收传感器传输过来的电信号，并将其转化为原始数据信号。
接收器的性能对信号重构和解码起着至关重要的作用。
2.5 处理器处理器负责处理接收到的数据信号，进行解码和错误纠正等操作。
处理器的性能决定了系统的数据处理能力和速度。
三、可见光通信系统的信号传输原理可见光通信系统利用光信号传输信息，其主要传输原理是通过调制光信号来传递信息。
3.1 频闪调制频闪调制是可见光通信系统一种常见的调制方式，通过改变光源闪烁的频率来传输信息。
具体而言，高频率的闪烁表示二进制数字1，低频率的闪烁表示二进制数字0。
3.2 亮度调制亮度调制是通过改变光的亮度来传递信息。
亮度较高的光表示二进制数字1，亮度较低的光表示二进制数字0。
3.3 色彩调制色彩调制是通过改变光的颜色来传递信息。
可以使用不同的光源或带有不同颜色的滤光片来实现颜色的调制。
四、可见光通信系统的应用场景可见光通信系统在许多领域都有广泛的应用，包括室内通信、室内定位和环境监测等。
4.1 室内通信可见光通信系统可以用于室内无线通信，取代传统的Wi-Fi技术。
由于可见光通信系统在频谱资源和安全性方面的优势，它能够提供更高的通信速度和更可靠的数据传输。

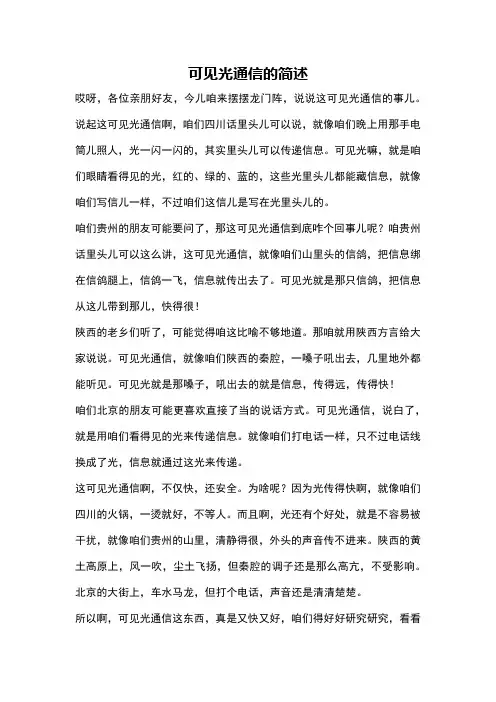

可见光通信的简述
哎呀，各位亲朋好友，今儿咱来摆摆龙门阵，说说这可见光通信的事儿。
说起这可见光通信啊，咱们四川话里头儿可以说，就像咱们晚上用那手电筒儿照人，光一闪一闪的，其实里头儿可以传递信息。
可见光嘛，就是咱们眼睛看得见的光，红的、绿的、蓝的，这些光里头儿都能藏信息，就像咱们写信儿一样，不过咱们这信儿是写在光里头儿的。
咱们贵州的朋友可能要问了，那这可见光通信到底咋个回事儿呢？咱贵州话里头儿可以这么讲，这可见光通信，就像咱们山里头的信鸽，把信息绑在信鸽腿上，信鸽一飞，信息就传出去了。
可见光就是那只信鸽，把信息从这儿带到那儿，快得很！
陕西的老乡们听了，可能觉得咱这比喻不够地道。
那咱就用陕西方言给大家说说。
可见光通信，就像咱们陕西的秦腔，一嗓子吼出去，几里地外都能听见。
可见光就是那嗓子，吼出去的就是信息，传得远，传得快！
咱们北京的朋友可能更喜欢直接了当的说话方式。
可见光通信，说白了，就是用咱们看得见的光来传递信息。
就像咱们打电话一样，只不过电话线换成了光，信息就通过这光来传递。
这可见光通信啊，不仅快，还安全。
为啥呢？因为光传得快啊，就像咱们四川的火锅，一烫就好，不等人。
而且啊，光还有个好处，就是不容易被干扰，就像咱们贵州的山里，清静得很，外头的声音传不进来。
陕西的黄土高原上，风一吹，尘土飞扬，但秦腔的调子还是那么高亢，不受影响。
北京的大街上，车水马龙，但打个电话，声音还是清清楚楚。
所以啊，可见光通信这东西，真是又快又好，咱们得好好研究研究，看看
以后能怎么用上它。
可见光通信原理可见光通信是一种利用可见光进行数据传输的技术，它是一种无线通信方式。
相比于传统的无线电通信，可见光通信具有更高的传输速率和更低的干扰性。
可见光通信利用光波的传输特性，将数据转换为光信号，通过光波的传输实现信息的传输。
本文将介绍可见光通信的原理，并讨论其应用前景。
一、光的传输特性光是一种电磁波，它被人眼所感知，具有特定的波长和频率。
人眼可见的光波长范围是380nm到740nm。
在这个范围内的光波传输受到大气、障碍物和干扰的影响较小，适合用于通信。
光的传输速度非常快，理论上光速可以达到每秒约30万公里。
由于速度快，可见光通信可以实现更高的传输速率，从而满足大量数据传输的需求。
二、可见光通信技术可见光通信技术主要包括发送端、传输介质和接收端三个部分。
1. 发送端发送端是通过将数据转换为可见光信号进行传输的装置。
最常见的发送装置是发光二极管(LED)。
LED具有高效、低功耗和寿命长的特点，非常适合用于可见光通信。
发送端将电子信号转换为光信号，并进行调制，以便可以在信号中携带数据。
2. 传输介质传输介质是可见光通信中的光波传播路径。
空气是最常见的传输介质，光可以在空气中传播一段距离。
此外，光可以通过光纤进行传输，光纤可以将光信号沿着纤芯传输到接收端。
3. 接收端接收端接收来自发送端的光信号，并将光信号转换为电信号，以便对数据进行处理。
接收端常用的装置是光电二极管或光传感器。
三、可见光通信的优势可见光通信相较于传统的无线通信有以下优势：1. 高速传输：光的传输速度非常快，可见光通信可以实现更高的传输速率，满足大数据传输的需求。
2. 低干扰：可见光通信使用的频段与无线电通信不同，减少了与其他无线设备之间的干扰。
3. 安全性：光波传输范围有限，因此难以被窃听和干扰，提高数据传输的安全性。
4. 环保节能：由于使用LED等低功耗设备，可见光通信具有较低的能耗和较小的环境影响。
四、可见光通信的应用可见光通信具有广泛的应用前景，尤其是在以下领域：1. 室内定位：通过在室内设置可见光通信基站，可以实现室内定位功能，提供更精确的定位服务。
可见光通信简介可见光通信是一种通过利用可见光频谱进行数据传输的无线通信技术。
相较于传统的无线通信技术，如WiFi和蓝牙，可见光通信具有更高的安全性和较低的电磁辐射。
它利用可见光的波长范围进行数据传输，通过调制光源的强度或频率来传输信息。
可见光通信技术在室内定位、智能照明和无线接入等领域有广泛的应用。
原理可见光通信的原理是利用光的强度或频率来传输信息。
光源通常使用LED灯作为发射器，接收器则是通过光敏电池或光电二极管来接收信号。
强度调制在可见光通信中，一种常见的方法是采用强度调制来传输信息。
通过改变LED灯的亮度，可以模拟二进制的0和1。
当灯的亮度较高时表示1，灯的亮度较低时表示0。
接收器通过光敏电池或光电二极管将光信号转换为电信号，并进行解码。
频率调制另一种常用的方法是采用频率调制来传输信息。
LED灯的频率可以通过改变LED灯的驱动电流或使用PWM调制来调节。
通过调整频率的高低，可以表示不同的数据位。
接收器通过光敏电池或光电二极管感知光信号的频率，并进行解码。
优势可见光通信相比传统的无线通信技术具有一些明显的优势：1.高安全性：可见光通信的信号只能在可见光范围内传播，无法穿透墙壁，这样可以避免信号被窃听和干扰。
2.低电磁辐射：传统的无线通信技术在通信过程中会产生较强的电磁辐射，而可见光通信使用的是可见光频谱，电磁辐射较低，对人体健康无害。
3.广泛的应用领域：可见光通信技术可以应用于室内定位、智能照明和无线接入等领域。
在室内定位中，可以利用LED灯作为信号源，通过接收器获取位置信息；在智能照明中，LED灯可以不仅仅用于照明，还可以作为通信设备；在无线接入中，可见光通信可以提供高速、安全的无线网络连接。
应用案例室内定位可见光通信可以用于室内定位系统。
室内定位系统通过使用多个LED灯作为信号源，结合接收器，可以实现对人员或物品在室内的实时定位。
通过分析接收到的信号强度，可以确定接收器与每个LED灯之间的距离，进而得出定位信息。

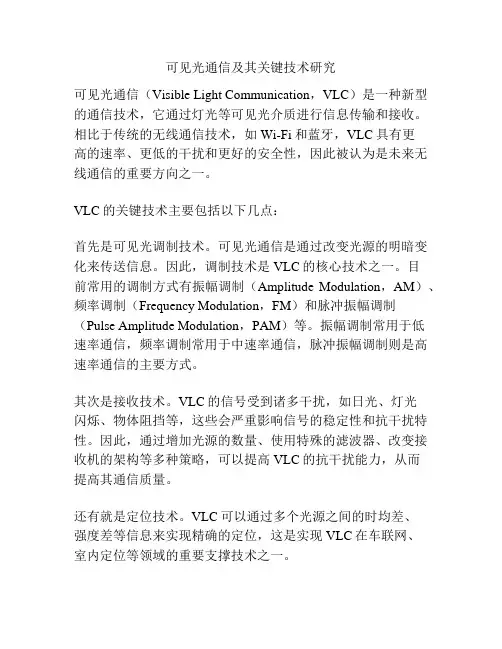

可见光通信及其关键技术研究可见光通信（Visible Light Communication，VLC）是一种新型的通信技术，它通过灯光等可见光介质进行信息传输和接收。
相比于传统的无线通信技术，如Wi-Fi和蓝牙，VLC具有更高的速率、更低的干扰和更好的安全性，因此被认为是未来无线通信的重要方向之一。
VLC的关键技术主要包括以下几点：首先是可见光调制技术。
可见光通信是通过改变光源的明暗变化来传送信息。
因此，调制技术是VLC的核心技术之一。
目前常用的调制方式有振幅调制（Amplitude Modulation，AM）、频率调制（Frequency Modulation，FM）和脉冲振幅调制（Pulse Amplitude Modulation，PAM）等。
振幅调制常用于低速率通信，频率调制常用于中速率通信，脉冲振幅调制则是高速率通信的主要方式。
其次是接收技术。
VLC的信号受到诸多干扰，如日光、灯光闪烁、物体阻挡等，这些会严重影响信号的稳定性和抗干扰特性。
因此，通过增加光源的数量、使用特殊的滤波器、改变接收机的架构等多种策略，可以提高VLC的抗干扰能力，从而提高其通信质量。
还有就是定位技术。
VLC可以通过多个光源之间的时均差、强度差等信息来实现精确的定位，这是实现VLC在车联网、室内定位等领域的重要支撑技术之一。
最后是安全技术。
VLC的通信介质是可见光，较易被攻击者窃取信息，因此，安全机制是VLC的关键技术之一。
例如，通过使用密钥交换技术和加密技术等，可以有效避免信息泄漏。
总体来说，VLC作为一种新型的通信技术，未来应用前景广阔。
虽然VLC的关键技术还存在一些待解决的问题，如提高传输距离、降低成本等，但是随着相关技术的不断发展，这些问题也将逐渐得到解决。
相信在不久的将来，VLC将对我们的生活带来更加便捷的通信体验。
可见光通信技术(VLC)的原理和应用1. 简介可见光通信技术（Visible Light Communication，简称VLC）是一种无线通信技术，利用可见光波段传输数据。
与传统的射频通信技术相比，VLC具有更高的带宽和更低的功耗。
本文将介绍VLC的原理以及其在不同领域的应用。
2. 原理VLC利用LED等光源作为发送端和接收端的组件。
在发射端，将数字信号传输到LED，并将其转换为光信号。
在接收端，使用光敏电池或光敏二极管接收光信号，并将其转换为电信号，再进行解码。
VLC的原理可分为以下几个部分：2.1 调制VLC通常使用OFDM（正交频分复用）技术进行调制，将数据信号分成多个子载波进行传输，以提高传输效率和抗干扰能力。
2.2 编码和解码在发送端，使用多种编码技术对数据进行编码，以提高数据传输的可靠性和纠错能力。
在接收端，使用相应的解码算法进行解码，以还原原始数据。
2.3 光通信传输发送端通过LED将光信号传输到接收端。
由于光的传播速度较快，VLC可以实现高速率的数据传输。
2.4 光电信号转换接收端使用光敏电池或光敏二极管将光信号转换为电信号。
然后，通过相应的电子电路进行信号放大和解码。
3. 应用3.1 室内定位VLC可以用于提供室内定位服务。
通过在室内空间中部署VLC发射器，并在移动设备中安装相应的接收器，可以实现对移动设备的精确定位。
这对于室内导航和定位服务非常有用。
3.2 照明系统VLC可以与照明系统相结合，实现室内照明和数据传输的双重功能。
LED灯可以同时作为光源和通信设备，将数据传输到接收设备，并提供照明。
3.3 车联网VLC可以应用于车联网领域，用于车辆之间的通信和车辆与基础设施之间的通信。
通过在车辆和道路上部署VLC设备，可以实现车辆之间的高速数据传输和实时通信。
3.4 室外通信VLC不仅可以应用于室内环境，也可以用于室外通信。
在室外环境中，VLC可以为城市提供高速、安全的通信网络，并可以用于无线电和移动通信基站之间的连接。
可见光通信及其关键技术研究摘要：用室内照明的白光LED光源作为通信基站进行信息无线传输的技术是当前国外光无线通信领域的研究热点之一，是一项有发展前景的新兴技术。
这也将可见光通信技术带到了众人的面前。
文章详细介绍了可见光通信技术在国内外的研究现状，分析了其关键技术，阐述了其巨大的优点以及应用领域上的发展趋势。
关键词：可见光通信、技术优势、发展历史、关键技术、应用展望Studies on the visible light communication andits key technologiesJieyong HeOptical Engineering, School of Physics, Sun Yat-sen University, User ID: 15212250AbstractIt is one of hot spots of optical wireless communication research field in abroad that using white LED light source as base station to transmit information through wireless mode currently, which is an promising new technology. This trend brings the visible light communication into our attention. In this paper I introduce the current situation of visible light communication by white LEDs at home and abroad in detail, analyze the key techniques and clarify the advantages and development trend of the system.Key Words:visible light communication, advantages, key technologies, developing history, developments1可见光通信介绍近年来，被誉为“绿色照明”的半导体（LED）照明技术发展迅猛。
与传统照明光源相比，白光LED 不仅功耗低、使用寿命长、尺寸小、绿色环保，更具有调制性能好、响应灵敏度高等优点。
利用LED 的这种特性，它用作照明的同时，还可以把信号调制到LED 可见光束上进行传输，实现一种新兴的光无线通信技术，即可见光通信（indoor visible light communication，VLC）技术。
1.1可见光通信技术概述一直以来，在一个人的头顶上画一个闪亮的灯泡，被用来象征一个发明家的灵光乍现，但是德国物理学家哈拉尔德·哈斯(Hass H.)由灯泡本身“点亮”了奇思妙想：依赖一盏小小的灯，将看不见的网络信号，变成“看得见”的网络信号。
哈斯和他在英国爱丁堡大学的团队最新发明了一种专利技术，利用闪烁的灯光来传输数字信息，这个过程被称为可见光通信，人们常把它亲切地称为“LIFI”，以示它能给目前以WIFI为代表的无线网络传输技术可能带来革命性的改变。
可见光通信（VLC）是将发光二极管（LED）等可见光发出的肉眼察觉不到的高速明暗闪烁信号来传输信息的。
VLC结构由两个部分组成，一个是VLC发送部分，另一个是VLC接收部分。
发送部分处，将需要传输的数据加载在光载波信号上，并进行调制，然后到达接收部分，即利用光电转换器件接收光载波并解调以获取信息。
可见光通信系统能够覆盖灯光所能达到的范围，不需要电线连接。
与目前使用的无线局域网（无线LAN）相比，可见光通信系统可以利用照明设备代替无线LAN局域网基站发射信号，其通信速度可达每秒数十兆至数百兆。
利用专用的、能够接发信号功能的电脑以及移动信息终端，只要在灯光照到的地方，就可以进行数据传输。
另外，通过使用可见光的数据通信，能解决很多射频（RF）和红外（IR）存在的问题。
1.2可见光通信技术的优点与传统的射频通信和其他光无线通信相比，可见光通信具有以下突出优点：（1）可见光通信技术采用对人眼安全无害的可见光波段传输数据信号，不产生电磁干扰且不易受到其它电磁波信号的干扰，可以应用于对电磁干扰敏感的场所，如医院、空间站、加油站、飞机等。
（2）可见光通信具有宽光谱特性，可以提供更大范围的带宽。
对于RGB调制下的LED可采用波分复用技术，增加数据信息的传输率。
与射频通信相比，可见光通信不受频谱许可的限制，无需进行频谱申请，覆盖方便。
（3）室内可见光通信技术具有更高的信息安全性。
可见光作为数据信息传输的载体，光线受限于室内有限的空间内，扫除了无线信号穿墙而过的安全隐患。
在可见光通信中，光线所到之处就有无线网络信号，阴影处则信号全无。
（4）可见光通信是现有无线通信的补充，可快速搭建无线网络且成本低廉。
在传统的射频信号盲区内，如地铁、隧道、煤矿等场所，搭建射频基站费用较高，而搭建VLC系统既能满足照明需求，又能降低通信成本。
（5）可见光通信的光源发射功率高。
与普通光无线通信的信号光源相比，LED光源对人眼无危害，信号光源的发射功率不受限制。
随着LED照明技术的不断发展，可见光通信将翻开光通信历史新的一页。
因而可见光通信技术具有极大的发展前景，将为光通信提供一种全新的高速数据接入方式，已经引起了人们的广泛关注和研究。
现在，从LED 照明系统中获得无线通信能力的可能性已经从试验得到证明，将无线通信能力嵌入未来LED 照明系统中是一个发展方向，很可能是光无线接入网的一个目标。
1.3可见光通信技术历史真正意义上的现代可见光通信技术是由中国香港大学Grantham Pang在1999年提出的，其将音频信号编码后调制到LED灯上，载有音频信息的光在自由空间光链路下传播后使用光电探测器在接收端接收并解码，最后用扬声器输出音频信号。
接收端在加聚焦透镜的情况下，音频信号最远可以传输200cm。
日本是VLC 技术的先行者，KEIO 大学的研究者们率先开展了一系列基础性的理论研究工作,尤其以Tanaka，Komine和Sugiyama为代表。
2000年，Tanaka等以强度调制直接检测(IM-DD)为光调制形式进行了建模仿真，获得了数据率、误码率以及接收功率等之间的关系，认为码间干扰(ISI)和多径效应是影响系统性能的两大因素。
2001年，他们分别采用OOK-RZ 与光学正交频分复用(OFDM）方式对系统进行了仿真。
2002，Fan和Komine等研究了由墙壁反射引起的多径效应对LED可见光无线系统造成的影响。
2003 年，Tanaka等人对LED 可见光无线通信系统展开了具体分析，求出了系统所需LED单元灯的基本功率要求。
同年，Nakagawa教授联合韩国三星集团和十多家日本知名企业，包括卡西欧、松下电气、夏普等公司成立了VLC联盟（Visible Light Communications Consortium, VLCC），致力于VLC系统标准平台的研究。
2007年，VLCC提出的VLC系统标准（Visible Light Communication System Standard）和VLC身份识别系统标准（Visible Light ID System Standard）被日本电子信息技术工业协会（Japan Electronics and Information Technology Industries Association, JEITA）所接受，发布了VLC标准JEITA CP-1221和JEITA CP-1222。
欧洲各国也积极致力于VLC技术的研究。
2008年，欧洲委员会设立OMEGA （Home Gigbit Access）项目基金致力于开发物理信道为Gb/s的RF、VLC、红外相结合的家庭局域网，隶属于欧盟第七框架规划（European Union Framework Program 7，EUFP7）的OMEGA项目由法国牵头，德、英、意等多国参与，此项目有1900万欧元的预算。
2010~2011年期间，德国弗劳恩霍夫研究所的Langer等人通过不同的调制方式和接收器获得运行速率在10~800Mb/s的链路，证实高速VLC的可能性。
2012年，意大利Cossu等人使用商业化RGB式白光LED和DMT调制方式在30cm距离内使用WDM技术后总传输速率实现速率高达2.1Gbit/s，其中单个信道的传输速率是1Gbit/s。
相比之下，我国基于白光LED可见光通信技术的研究起步较晚。
近年来，在国家多项科技计划的支持下，我国的VLC技术研究也取得了一定成果，相关项目正在进行应用性验证。
目前对VLC开展研究工作的单位有：清华大学、中科院半导体所、长春理工大学、暨南大学、南京邮电大学、浙江大学、复旦大学、西安理工大学等。
2013年，复旦大学的研究人员使用RGB式LED和磷荧光粉式LED成功实现下行链路575Mb/s 和上行链路225Mb/s的全双工副载波复用的波分复用VLC系统。
同年10月，复旦大学计算机科学技术学院的科研人员将数据信息加载到一盏1W的LED灯上，照明环境下的4台电脑最高可实现3.25Gbit/s的上网速率，平均速率可达150Mbit/s，成功实现高速率下的“灯光上网”。
在2013年的上海工博会，展出了该系统的10台样机。
2可见光通信的应用随着LED在照明、显示上替代传统光源，使得这些设施在原有基础上具备了传输信息的功能。
另外，由于图像传感器在VLC 领域的应用，使得接收端除了能够接收到数据外还能够准确判断发射端与接收端的相对位置，这就为VLC应用于室内导航、机器人或车辆之间的精确控制、准确的位置测量等提供了可能。
VLC应用可分为室外及室内应用。
对于室外主要应用于：(1) 智能交通系统（Intelligent Transport System, ITS）。
包括车辆与车辆之间、车辆与路灯等基础设施之间信息的传递。
前者可以传递路况、刹车等信息进而有效避免交通事故，后者可将车辆车速、车牌等相关信息传递到交通检测系统中，实现对车辆信息的采集工作。
(2) 户外显示屏及信号灯通信。
行人可手持手机等终端向户外显示屏下载商品广告、产品信息、促销活动、股市行情等信息，而信号灯可向行人提供路况信息、道路指南等信息服务。
(3) 海上VLC。
将发射端放置在灯塔和浮标等处，装备有图像传感器的船只便可解码信息并在监视器中显示灯塔所传递的内容。
(4) 基于VLC的三维位置测量。
