10丝网印刷和烧结

注: A. 为便于观察和调整,最好将③Image 界面移到屏幕左边,将 ⑥ Move 界 面移到右边.
B. ⑦ Step offset 值和调整方向(F-/B+)根据校正点在图像中的位置确定,最
终将校正点调整到图像框的中心.
C.每次调整后需将数据确认(Confirm)和保存(Save data)后,所做调整 才有效.
③Image
④Live cam 9点
第二十二页，编辑于星期六：十四点 四十三分。
⑦Step offset (100) ⑧ B(-) ⑨ Confirm Pos.
第二十三页，编辑于星期六：十四点 四十三分。
④Define search 9
⑤Properties
第二十四页，编辑于星期六：十四点 四十三分。
注意压板、粘板，碎片等异常情况，并及时处理。
印刷完毕，进入烘箱烘干，后进行下道背面电场印刷。
第十一页，编辑于星期六：十四点 四十三分。
印刷流程
第二道背面电场印刷
经正电极印刷烘干后的硅片，进行自动印刷。 观察印刷是否偏移、虚印、漏桨、堵网等情况，并视情况进
行调整。 注意压板、粘板，碎片等异常情况，并及时处理。 印刷完毕，进入烘箱烘干，后进行下道正面（负）电极印刷。
第七页，编辑于星期六：十四点 四十三分。
丝网印刷机操作
取出相应型号的网版，固定在网版固定框上，装上丝网 印刷机并按下F4键锁住网版。同时可以听到“啪”的一 声响，用手可以感觉到网版将无法抽出。安装好刮条和 回墨刀，调入相应得工艺文件。
新调入工艺文件后，机器必须复位才能使用新的工艺文 件，此时将机器的模式转到自动运行模式后，点击 “ Cycle reset” 按 钮 进 行 机 器 整 体 复 位 。 在 “ Alarm Message”中将看到复位的信息，复位完成后，等到烘箱 的温度达到设定，即可点击“Cycle Start”开始运行机器。

一、丝网印刷
③浆料
• 印刷时浆料黏度的变化 （触变性） 如右图所示： • 浆料的黏度与流动性呈反比，
黏度越低，流动性越大， 可在一定程度保证印刷的质量。 • 浆料黏度过大，透墨性差， 印刷时易产生桔皮、小孔。 • 浆料黏度过小，印刷的图 形易扩大（栅线膨胀），产生气泡
毛边。
一、丝网印刷
④印刷台面
5、异常情况及解决方法
A虚印 B堵网 C漏浆 D粘网 E厚薄不均 F碎片
G印刷偏移 IH毛刺，线条模糊 I铝珠铝包 J翘曲 K缺印 L印刷图形失真
一、丝网印刷
• A、虚印或段珊
产生原因
解决方法
1. 堵网
1. 擦拭网版，严重的更换网版。
2. 印刷参数设置不合理
2. 设置合理的印刷参数。
1. 印刷压力过小。 2. 丝网间隙过小。 3. 浆料黏度过大。 4. 刮胶角度过小或刮胶刃口磨
损。
5. 印刷速度过快。 6. 网版张力不够。 7. 印刷台面真空吸力不够。
解决方法 1. 加大印刷压力。 2. 加大丝网间隙。 3. 浆料搅拌适当时间。 4. 重新安装或更换刮胶。 5. 降低印刷速度。 6. 更换网版。
B.丝网根据材质可分为尼龙丝网、聚酯丝网和不锈钢丝网。 尼龙丝网和聚酯丝网： 印刷图形重现性差，油墨厚度的均匀性较难控制，绷网时张力受到限制，适用 于一般质量要求不高的网印产品。 不锈钢丝网： 具有线径均匀，网纱厚度一致，张力稳定的特征，印刷图形质量好，适应性广 ，尤其是在制作高精度高密度高质量的网印产品和作业方面得到广泛的应用。
工艺流程
1、工艺流程简图如下 装载
背电极印刷 一次烘干
正电极印刷 二次烘干 背电场印刷
烧结 测试分选
质检

不锈钢丝网
•
不锈钢丝网的优点
• 1、不锈钢丝网强度大，耐磨性好，印刷次数上万 • •
次以上； 2、耐有机溶剂，且酸碱特性好，长期使用无老化、 氧化现象； 3、不锈钢丝网在任何温度下含水率为零，吸湿性 为零，有利于制作精细图形。象现在付栅宽度在 0.125~0.15mm已属精密图形。 0.125~0.15mm已属精密图形。
丝网印刷及烧结
一、不锈钢丝网基础知识
• • • • • • • • • •
开度（开口）：网孔面积的平方根值 线径：编织丝网不锈钢丝直径 SD56/32：表示开口为56µ，直径32µ SD56/32：表示开口为56µ，直径32µ 目数：一般是指每英寸有多少个网孔和线数 目数=25.4mm/（w+t） 目数=25.4mm/（w+t） w开口、t线径 开口、t 平均厚度：2 平均厚度：2×d（直径）×（1+5%） （直径）× 1+5%） d 最小厚度：2 最小厚度：2×d 最大厚度：2 最大厚度：2×d×（1+20%） 1+20%） 丝网结构：平织：1:1 丝网结构：平织：1:1 一上一下 斜织：2:2 斜织：2:2 二上二下
浆料成分
银浆 功能相 粘贴相 Ag粉 Ag粉 银铝浆 铝浆
有机载体
SiO2 PbO B2O3等 B2O3等 1.5%磷源 1.5%磷源 松油醇、乙基纤维
Ag粉 Al Al粉 Ag粉 Al粉 粉 SiO2 PbO B2O3等 B2O3等
• 银浆、银铝浆主要作用和太阳电池形成良好的欧
姆接触特性。所谓欧姆接触是半导体与金属接触 时没有形成整流接触，欧姆接触具有线性和对称 的V-I特性，且接触处的电阻远小于材料体电阻的 一种接触。因此当电流通过时，良好的欧姆接触 处应不会产生显著的压降和功耗。从这一点可以 看出太阳电池用浆料是与其它厚膜浆料不同，一 般厚膜浆料是不与基板产生电作用的，因为基板 都是采用绝缘材料。

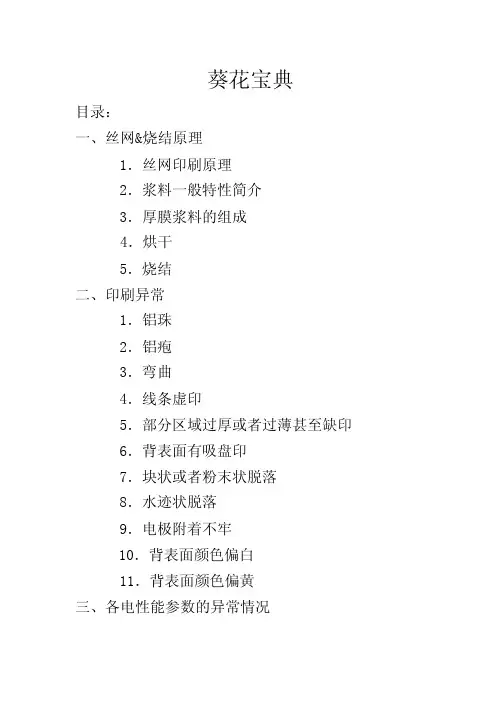

葵花宝典目录：一、丝网&烧结原理1．丝网印刷原理2．浆料一般特性简介3．厚膜浆料的组成4．烘干5．烧结二、印刷异常1．铝珠2．铝疱3．弯曲4．线条虚印5．部分区域过厚或者过薄甚至缺印6．背表面有吸盘印7．块状或者粉末状脱落8．水迹状脱落9．电极附着不牢10．背表面颜色偏白11．背表面颜色偏黄三、各电性能参数的异常情况1．Rs过大2．Rs偏小3．短路电流低4．短路电流高5．开路电压低6．Rsh低7．FF低四、测试仪器五、Jo片处理流程及范例一、丝网&烧结原理1．丝网印刷原理丝网印刷是把带有图像或图案的模版被附着在丝网上进行印刷的。

网版通常丝网由尼龙、聚酯、丝绸或金属网制作而成。

当承印物直接放在带有模版的丝网下面时，丝网印刷油墨或涂料在刮刀的挤压下穿过丝网中间的网孔，印刷到承印物上。

丝网上的模版把一部分丝网小孔封住使得颜料不能穿过丝网，而只有图像部分能穿过，因此在承印物上只有图像部位有印迹。

换言之，丝网印刷实际上是利用油墨渗透过印版进行印刷的，这就是称它为丝网印刷而不叫蚕丝网印刷或绢印的原因，因为不仅仅蚕丝用作丝网材料，尼龙、聚酯纤维、棉织品、棉布、不锈钢、铜、黄铜和青铜都可以作为丝网材料。

2．浆料一般特性简介制造太阳电池所用的金属电极导体浆料属于厚膜浆料，所谓厚膜浆料是由一种或多种无机微粒分散在有机高分子中组成的胶状或悬浮体。

通常将后者称为前者载体。

载体不参与膜的组成，它在高温烧成中分解逸出，但其性质却直接影响着浆料的特性，因而也会影响厚膜的性能。

无机微粒可根据浆料的特性和用途采用一种或几种材料，如金属、氧化物、玻璃。

其化学性质、结构形态、颗粒大小及分布决定了厚膜的性能，它们是厚膜的真正组分。

浆料要有很好的流变性，所谓流变性是指物质在外力作用下产生形变和流动的特性。

在丝网印刷的不同阶段，要求浆料既像液体，又像固体，在刮头运动的转印过程中，浆料应能很好地流动，光滑地通过丝网版掩模图形而到达基板。
