基于PLC的自动配料控制系统说明书

自动配料／四节传送带控制系统设计一、选题背景及题目来源工业实际项目，可在天科TKPLC-A实验装置自动配料／四节传送带的模拟控制实验区完成本模拟实验。

二、训练目的（1）熟练使用各条基本指令，通过对工程实例的设计和模拟，熟练地掌握PLC的编程和程序调试；（2）绘制电气原理图及接线图；（3）选择电气元器件；（4）设计工业实际系统；（5）完成模拟实验。

三、要求实现的功能1、能实现遇到故障进行报警：加一个电铃，当出现故障时，电铃立刻就响2、实现对混合物料的配送：设置两个进料阀A,B，一个出料阀Ｃ，同时设置三个分别为高、中、低料位传感器和一个搅拌机。

初始时，自动配料装置处于ＯＦＦ状态，装置内无物料，三个传感器皆处于ＯＦＦ状态，当打开进料阀Ａ，物料ａ开始进料，当物料ａ到达中位传感器时，进料阀Ａ关闭，进料阀Ｂ打开，物料ｂ开始进料，当物料ｂ到达高位传感器时，进料阀Ｂ关闭，搅拌机开始搅拌，几秒后，搅拌机停止搅动，出料阀Ｃ打开，开始放料。

3、控制皮带的传输速度：由于电动机工作不稳定，所以传送带的速度不一定会匀速，容易造成物料的堆积采用变频器来控制传送带的速度，把变频器频率来源设为面板控制或是电位器控制，这样就可能通过调面板的上下按键或电位器来控制传送带的最大速度，可以使用ZLDS100激光传感器测量电机的振动，从而检测出电机振动速度，同时将电动机的速度反馈给ＰＬＣ，通过ＰＬＣ来控制变频器来保持电动机的转速4、对物料的溢出进行控制：由于当小车开走之后，此时立即关闭出料口，但是传送带正间隔两秒依次停止，此时必然会有物料溢出，需要在出料口添加一个定时器，设置小车一次装好物料所需的时间，时间到了就关闭出料口5、实现手动操作和自动控制配料功能6、可实现远程管理：控制室的计算机可以与总经理室的计算机联网7、整个系统均为人机对话模式，操作简单易用，维护方便8、具有操作员权限管理、现场管理和网络化的远程服务等功能四、实验设备1、安装了STEP7-Micro/WIN32编程软件及其他办公软件的计算机一台2、天科TKPLC-A实验装置五、设计任务（1）根据控制要求分析控制及动作过程，设计硬件系统；（2）绘制电气原理图及接线图；（3）设计软件系统；（4）组成控制系统；（5）进行系统调试，实现（三）所要求的控制功能，完成模拟实验。

（6）撰写课程设计说明书。

六、推荐参考资料1、天科TKPLC-A实验装置实验手册2、《S7-200可编程序控制器手册》，西门子技术服务中心，四川省机械研究设计院，2000.93、《现代电器控制及PLC应用技术》第2版，王永华，北京航空航天大学出版社，摘要本次课程设计题目PLC为自动配料系统。

运用所学的可编程控制器的相关知识在实验箱上实现小车取料的控制。

改变了以往取料时间长、难度大、效率低的缺点。

提高了工作效率，节省了人力资源。

描述了包括硬件设计、软件设计在内的三菱PLC在配料装料系统中的一些细节，主要设计了关于四级传送带的小车装料的全过程以及关于报警系统的设计，进行PLC外部连接线，模拟实验，通过观察指示灯的亮灭情况，对装料配料系统进一步理解。

关键词：编程控制，自动配料，四级传送，报警系统，实验模拟目录目录 (4)引言 (5)第一章自动配料系统设计方案 (6)1.1现实的意义 (6)1.2工艺流程 (6)1.3方案设计 (6)1.4控制方案 (9)第二章自动配料系统硬件设计 (10)2.1 PLC硬件构成 (10)2.2 PLC各元器件参数 (10)2.3 自动配料系统 (11)2.4 IO接线口输入输出点元件及地址编码 (11)2.5主电路设计图 (13)2.6外围接线图 (13)第三章自动配料系统软件设计 (14)3.1启动程序流程图 (14)3.2故障检测图示 (15)3.3梯形图 (16)3.4时序图的绘制 (21)第四章自动配料系统传送系统调试 (22)4.1软件仿真 (22)4.2实验箱实物调试 (25)设计小结 (26)致谢 (27)参考资料 (28)引言自动配料系统是一个针对各种不同类型的物料（固体或液体）进行输送、配比、加热、混合以及成品包装等全生产过程的自动化生产线。

广泛应用于化工、冶金、建材、食品、饲料加工等行业。

在氧化铝生产及其它工业生产中，经常会遇到多种物料配比控制的情况。

在手动控制状态下，需要根据生产情况，计算出各物料的配比，再根据配比，分别计算出各物料的理想下料量，对各台设备分别设定，来满足配比的要求。

当生产情况发生变化，需要改变下料量时，则需要再次分别计算各物料的设定值，再次分别设定。

这种人工操作方式计算,操作时间长，且容易出错，给生产带来不良因素。

而采用PLC控制方式以及新颖的变频调速喂料机构，配合配料控制软件包，实现物料传送、配料控制、配方设计、生产数据管理等功能。

并可以通过网络实现多个配料系统的集合控制。

自动配料控制系统在各行业的应用已屡见不鲜，如：冶金，有色金属，化工，建材，食品等行业。

它是成品生产的首要环节，特别是有连续供料要求的行业，其配比的过程控制直接影响了成品的质量，它是企业取得最佳经济效益的先决条件。

虽然行业各自不同的工艺特点对配料控制要求也不同，但其高可靠性，先进性，开方性，免维护性，可扩展性是工厂自动化FA所追求的一致目标。

配料系统特点：(1)配料现场粉尘大, 环境恶劣; (2) 各组份在配方中所占比例不同, 有时甚至差异悬殊; (3) 配料速度和精度要求高; (4) 配方可能经常变换、调整; (5) 物料可能受环境温度、湿度影响。

由于上述各种情况设计自动化配料系统是非常有必要的，于是基于现实设计了关于四级传送带的自动配料系统。

第一章自动配料系统设计方案1.1现实的意义配料工人收到每天的生产作业表后, 将依次对每种原料进行称重｡根据配料的多少, 先计算每种成分的重量,然后在各种成分的料桶中取料,送到电子称上进行称重,最后进行包装｡在这个过程中工人工作繁重,出错率高,称重重量无监测,生产数据无纪录等不能保证企业的生产工艺｡文中以PC机编程,可编程逻辑控制器(PLC),现场总线技术等现代工控技术为基础,开发了以PC机为上位机, 以PLC作为下位机的自动配料系统｡在整个生产过程中,一旦生产计划制定完成,计算机将按照计划对每种原料进行称重,不再需要人工来干预｡在这个过程中工人只是进行取料,由计算机通过电子称发来的数据校核重量,减轻了工人的工作负担,提高了工作效率｡1.2工艺流程本次课程设计题目PLC为自动配料系统，也正是基于这亚美好的背景下应运而生的。

运用所学的可编程控制器的相关知识在实验箱上实现小车取料的控制。

改变了以往取料时间长、难度大、效率低的缺点。

提高了工作效率，节省了人力资源。

本文重点描述了包括硬件设计、软件设计在内的三菱PLC在配料装料系统中的一些细节，主要设计了小车装料的全过程，进行PLC外部连接线，模拟实验，通过观察指示灯的亮灭情况，对装料配料系统进一步理解。

1.3方案设计1）初始状态灯L1灭，灯L2亮，表明允许汽车开进装料。

电动机M1、M2、M3、M4皆为OFF，2）装车系统进料：如料斗中料不满（S1为OFF时），2秒后D4指示灯亮，表示进料；当料满（S1为ON时）终止进料。

装车：当汽车开进到装车位置（位置开关SQ1为ON时）红灯L1亮，绿灯L2灭，同时启动M4，2秒后启动M3，2秒后启动M2，在经过2秒启动M1，在经过2秒D2灯亮，表示打开料斗。

当车满时（位置开关SQ2为ON时）D2灯灭，2秒后M1停止，M2在M1停止2S后停止，M3在M2停止2S后停止，M4在M3停止后2秒停止，同时红灯L1灭，绿灯L2亮，表示汽车可以开走。

停机控制系统按下停止按钮SB2整个系统终止运行。

2．四节传送带(图中间部分)有一个用四条皮带运输机的传送系统，分别用四台电动机带动，控制要求如下：启动（SB1）时先起动最末一条皮带机，经过2秒延时，再依次起动其它皮带机。

停止（SB2）时应先停止最前一条皮带机，待料运送完毕后依次停止其它皮带机。

当某条皮带机发生故障时，该皮带机及其前面的皮带机立即停止，而该皮带机以后的皮带机待运完后才停止。

例如M2故障，M1、M2立即停，经过2秒延时后，M3停，再过2秒，M4停。

当某条皮带机上有重物时，该皮带机前面的皮带机停止，该皮带机运行2秒后停，而该皮带机以后的皮带机待料运完后才停止。

例如，M3上有重物，M1、M2立即停，再过2秒，M4停。

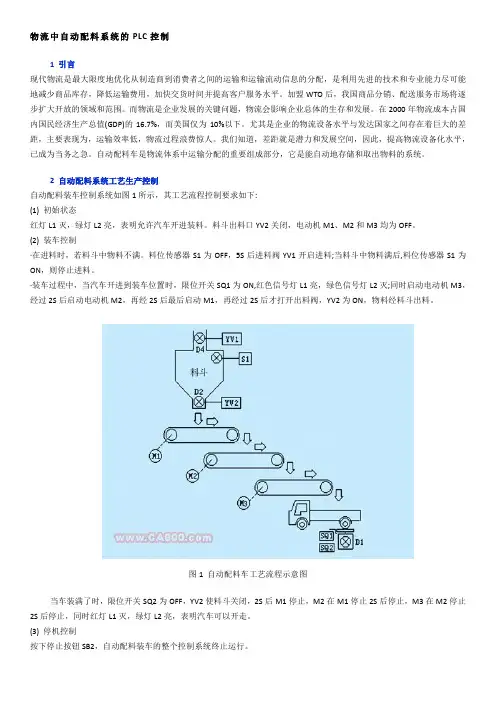

设计要求考虑到配料现场粉尘大, 环境恶劣；各组份在配方中所占比例不同, 有时甚至差异悬殊; 配料速度和精度要求高; 配方可能经常变换、调整; 物料可能受环境温度、湿度影响等特点，将系统设计成高精确度，高稳定性和快速性的符合工业标准的自动配料系统自动配料的模拟面板如图2.1所示，从图中可以看出四节传送带是本次设计的核心电路，PLC编程也是围绕此面板进行的。

面板实物图输入地址表输出地址表1.4控制方案初始状态：红灯L2灭，绿灯L1亮，表明允许汽车开进装料。

料斗出料口D2关闭，若料位传感器S1置为OFF（料斗中的物料不满），进料阀开启进料（D4亮）。

当S1置为ON （料斗中的物料已满），则停止进料（D4灭）。

电动机M1、M2、M3和M4均为OFF。

运行状态：装车过程中，当汽车开进装车位置时，限位开关SQ1置为ON，红灯信号灯L2亮，绿灯L1灭；同时启动电机M4，经过2S后，再启动启动M3，再经2S后启动M2，再经过2S 最后启动M1，再经过2S后才打开出料阀（D2亮），物料经料斗出料。

当车装满时，限位开关SQ2为ON，料斗关闭，2S后M1停止，M2在M 1停止2S后停止，M3在M2停止2S后停止，M4在M3停止2S后最后停止。

同时红灯L2灭，绿灯L1亮，表明汽车可以开走。

-第二章自动配料系统硬件设计2.1 PLC硬件构成从结构上分，PLC分为固定式和组合式（模块式）两种。

固定式PLC包括CPU板、I/O板、显示面板、内存块、电源等，这些元素组合成一个不可拆卸的整体。

模块式PLC包括CPU模块、I/O模块、内存、电源模块、底板或机架，这些模块可以按照一定规则组合配置。

CPU的构成：CPU是PLC的核心，起神经中枢的作用，每套PLC至少有一个CPU，它按PLC的系统程序赋予的功能接收并存贮用户程序和数据，用扫描的方式采集由现场输入装置送来的状态或数据，并存入规定的寄存器中，同时，诊断电源和PLC内部电路的工作状态和编程过程中的语法错误等。

进入运行后，从用户程序存贮器中逐条读取指令，经分析后再按指令规定的任务产生相应的控制信号，去指挥有关的控制电路。

CPU主要由运算器、控制器、寄存器及实现它们之间联系的数据、控制及状态总线构成，CPU单元还包括外围芯片、总线接口及有关电路。
