SCIENCE&下E自于长兀OGYI刊FORMAT10闪T技术单片机与pC机的串行通讯实践①周劲辉(中国石油大学(北京〕石油工程教育部孟点实验室北京国平102249)摘要:本文详细介绍了如何利用visualC++6.0中的ActiveX通讯控件实现单片机与PC机的通讯，给出了8位单片机与MAX232芯片的通讯接口电路，编制了通讯程序。关键词:串行通讯ActiveX控件单片机中图分类号:TD4文献标识码:A文章编号:1672一3791(2007)06(a卜0130一01单片机与PC机的串行通讯充分利用了单片机与PC机的各自优点，在数据采集、自动控制等领域发挥着重要的作用。微软的Vi一suaiC++系列软件已成为Windows环境下开发应用软件的主要开发工具，利用VisualC十+6.0开发串行通讯软件的方法主要有两种，第一种是利用Visua1C十+6.0应用程序开发向导建立应用程序框架，再利用多线程编程技术，调用API函数。这种方法比较复杂，必须熟悉一系列API函数和掌握多线程编程技术。第二种方法是禾Ij用VisualC++6.0提供的A比veX通讯控件，利用该控件丰富的方法和属性开发通讯程序。为了更好地阐述其应用，以一实例说明如何实现PC机向8031单片机发送数据，单片机响应并将接收到的数据发送给PC机。，单片机通讯电路的设计由于PC机的串行口RS一232信号电平与8031单片机的串口信号电平不一致，因此必须进行二者之间的电平转换。采用MAX232芯片配接四个1”F电解电容完成RS232/TTL电平之间的转换，转换电路如图1所示。加mP，messent;if(!m一orn们。.GetPortopen())m-comm.SetPortop吧n(TRUE)，m_comm.SetoutPut(ColeVariant(temp));U冈ateData(FALSE);}3.3串口事件当串口接到数据时，将产生OnC0mm事件，在相应的消息映射函数ononCommMSCD们nrn1o中编写代码，同样要注意数据类型的转换。voidCCommDlg::ononCommMsco功ml(){U冈ateData(true)。VARIANTtemp。intcount=0。CStringstr=一(””).if(m多omm.GetCommEvent()==2){count=m-Corn〔n.GetlnB盯ferCount()。m-corn们n.挽tl即utL￡n(count);temp=m-comm.Getlnput()，str=加mP.加trVal;m~recv+二str，IU环拍teDa切(faise).}2设计通讯界面利用VisualC++6.0应用程序开发向导建立一名为CommTest的应用程序，接收ActiveX控件支持项，在资源中加入一对话框，取名为IDD_COMM_DIALOG，并为该对话框建立新类，类名为CC0mmDlg，从基类CDiatog派生;并添加两个编辑框控件，分别为发送和接收，加入一个发送和退出按扭。再向对话框加入通讯控件MicrosoftCOm刀以u一〔比cationsControf。3visualC++程序设计3.1通讯控件的属性配t要正确地进行通讯控件的属性设置，在初始化对话框oulnitD通09()函数中编写如下代码进行设置:BOOLCC0rn〔。D址::OnlnitDtalog(){CD泊1娘::onlnitDla10g()。UlxlateDa切(TRUE).mee阳nt=”a”.//发送编辑框字符初值为‘，a”m-comm.5改CommPort(1).//选择串口1if(!m一omm.GetPorto少n())m-comm.跳tPortopen(TRUE).//打开串口m_comm.SetsettingS(”1200，n，8.1“);//串口参数设置m-comm.SetlnPutLen(1)，//当串口接收缓冲区内接收字符多于或等于1将触发OnC0mm事件m-comm.SetRThreshold(1).U冈ateData(FALSE)，returnTRUE，}3.2发送数据当用户按下发送按扭时，将产生OnsentButton事件，在相应的消息映射函数中编写发送代码，需要注意的是ActiveX控件一般只接收VARIANT型数据，而VISUa1C++6.0中的MFC类C01eVariant封装了VARIANT型数据类型，因此先将编辑框中要发送的数据进行转换后再发送。voidCC0mmD址::On决ntButtonO{U冈ateData(true);CSt山艰temP。48031单片机汇编语言程序设计单片机接收并发送给PC机的MCS一51汇编语言程序如下:MOVMOVMOVMOVSETBMOVLoop:MOVCLRMOVJNBCLRSJMPTMOD，#20HTLI，#OF3HTHI，#0F3PCONTRI，#00H:1方式波特率波特率。SMOD=0SCON，#50HJNBRI，$A，SBUFRl.SUBF，ATl，$TILOOP，启动TI，串口方式1，接收.等待接收.读串口数据.发送数据。等待发送5体会在编程实践中Vlsua1C++6.0中的ActiveX通讯控件为在Windo，犷5环境下开发串行通讯程序提供了极大的方便，熟练掌握它可编制出功能强大的串行通讯程序。图IRS一232/了1，L电平转换原理参考文献【1宋培义，刘立新.单片机原理m接口技术及应用.中国广播电视出版社，1999，1.[2]1美IDAVIDJ.KRUGLINSKI著，王国印译，VlsUALC+十技术内幕.清华大学出版社，1994，11.①教育部“创新团队”项目(IRT04ll)资助130SCIENCE&TECHNOLOOYINFORMAT!ON

合集下载

单片机与pc机通信

单片机与pc机通信

未知驱动探索，专注成就专业

1

单片机与pc机通信

单片机与PC机通信可以通过多种方式实现，常见的方法包括串口通信、USB通信和以太网通信。

1. 串口通信：串口是最常用的单片机与PC机通信方式之一。单片机通常具有UART模块，可以通过串口与PC机进行通信。通过串口，可以实现数据的发送和接收。单片机通过串口发送数据时，需要将数据转换为串口通信所需的格式（如ASCII码），PC机在接收到数据后，也需要进行相应的解析和处理。

2. USB通信：USB是一种更快的通信方式，可以直接连接单片机和PC机，通过USB接口实现数据的传输。在这种通信方式中，单片机需要支持USB接口，并通过USB协议与PC机进行通信。一般情况下，需要在单片机上实现USB设备的功能，以及相应的USB驱动程序。

未知驱动探索，专注成就专业

2

3. 以太网通信：以太网是一种常用的网络通信方式，可以通过以太网接口实现单片机与PC机之间的通信。单片机需要具备以太网接口，并通过以太网协议进行通信。在这种通信方式中，单片机可以作为TCP/IP客户端或服务器来连接PC机和网络，实现数据的传输。

无论使用何种通信方式，都需要在单片机和PC机上实现相应的软件和驱动程序，进行数据的传输和处理。具体的实现方法和细节，可以参考相关的开发文档和资料。

Delphi 利用TComm组件 Spcomm 实现串行通信

Delphi 利用TComm组件 Spcomm 实现串行通信

Delphi 利用TComm组件 Spcomm 实现串行通信

2010-08-06 09:15:09| 分类： 默认分类|举报|字号 订阅

摘要：利用Delphi开发工业控制系统软件成为越来越多的开发人员的选择，而串口通信是这个过程中必须解决的问题之一。本文在对几种常用串口通信方法分析比较的基础上，着重讨论了Delphi开发环境下利用Spcomm控件实现PC机与单片机之间串口通信的方法，研究了Spcomm串口通信的关键技术问题，并通过一个实例给出了Spcomm控件在Delphi7.0串口通信中的应用。

1 引言

目前, 随着现代信息技术的发展，计算机串口通信技术已日趋成熟。由于微机性能价格比高、分析处理能力强、处理速度快以及单片机抗干扰能力强、使用灵活等特点，利用PC机作为上位机，单片机作为下位机的主从工作方式在工业控制领域中被广泛采用。无忧S3C2410 ARM9开发板 S3C44B0 ARM7

开发板350元单片机开发系统498元无忧单片机实验开发板238元

PC机与下位机的通信可以采用高级语言编程实现，如Delphi、VC等。Delphi

是新一代面向对象的可视化开发工具，它具有功能强大、简便易用和代码执行速度快等特点，越来越在构架企业信息系统方面发挥着重要作用。由于Delphi 这些显著特点，利用Delphi开发工业控制系统软件成为越来越多的开发人员的选择，而实现系统监测控制和信息处理的关键是解决PC机与单片机之间的串口通信问题。

2．Spcomm串口通信组件简介

用Delphi 实现串口通信，常用的方法有：使用控件，如Mscomm和Spcomm控件等；使用API函数；在Delphi

中调用其它串口通信程序[1]。使用API方法的优点是比较适合于编写较为复杂的低层次通信程序，但缺点是编写串口通信程序较为复杂，需要掌握大量通信知识。Spcomm是Small-Pig Team开发的一个第三方Delphi串口控件[2]，该控件具有丰富的与串口通信密切相关的属性及事件，提供了对串口的各种操作，且编程简单、通用性强、可移植性好。在Delphi软件开发中已经成为一个被广泛应用的串口通信开发控件。

毕业设计80单片机与计算机串行通行的设计

毕业设计80单片机与计算机串行通行的设计

单片机与计算机串行通行的设计

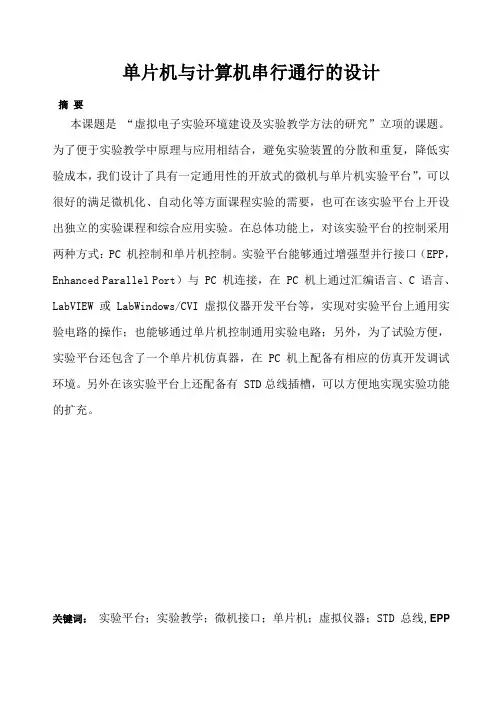

摘 要

本课题是 “虚拟电子实验环境建设及实验教学方法的研究”立项的课题。为了便于实验教学中原理与应用相结合，避免实验装置的分散和重复，降低实验成本，我们设计了具有一定通用性的开放式的微机与单片机实验平台”，可以很好的满足微机化、自动化等方面课程实验的需要，也可在该实验平台上开设出独立的实验课程和综合应用实验。在总体功能上，对该实验平台的控制采用两种方式：PC 机控制和单片机控制。实验平台能够通过增强型并行接口（EPP，Enhanced Parallel Port）与 PC 机连接，在 PC 机上通过汇编语言、C 语言、LabVIEW 或 LabWindows/CVI 虚拟仪器开发平台等，实现对实验平台上通用实验电路的操作；也能够通过单片机控制通用实验电路；另外，为了试验方便，实验平台还包含了一个单片机仿真器，在 PC 机上配备有相应的仿真开发调试环境。另外在该实验平台上还配备有 STD总线插槽，可以方便地实现实验功能的扩充。

关键词： 实验平台；实验教学；微机接口；单片机；虚拟仪器；STD 总线,EPP Abstract

Based on the practical requirements of electronic experimenting education

oncampus, this article brings forward the design and implementation of computer

&MCU based experimenting platform developed by ourselves. Experiments can be

implemented on this device not only by means of EPP port but also through the

embedded simplified MCU emulator. In this article, the principle of each part of the

串口通讯方法的三种实现

串口通讯方法的三种实现

第 1 页 共 8 页 串口基本信息

用一台电脑实验串口自发自收，实验前要将串口（以9针为例）的发送引脚（2脚）和接受引脚（3脚）短接。

三线连接：适用于计算机之间尤其是PC机和单片机之间的数据通信。其连接信号对为（TxD,RxD）、（RxD,TxD）、（SG，SG）。即发送数据TxD端和接受数据RxD端交叉连接，信号地SG对应连接。

七线交叉连接：适用于同型号的计算机之间的连接，如PC机间的数据通信。其连接信号对为：（TxD,RxD）、（RxD,TxD）、（SG，SG）、（RTS,CTS）、（CTS,RTS）、（DSR.DTR）、（DTR，DSR）。其中，TxD、RxD、SG与前面信号的含义相同，RTS为请求发送，CTS为准许发送，DSR为数据装置准备好，DTR为数据终端准备好。在本地连接的微机系统中，RTS、CTS、DTR、DSR用作硬件联络控制信号。

目前使用的串口连接线有DB9和DB25两种连接器，用户可以国家使用的具体机器选择相应的连接器。

一个串口通讯类在/network/serialport.shtml。

PC机的RS-232接口的电平标准是-12V标示“1”，和+12V表示“0”，有些单片机的信号电平时TTL型，即大于2.4v表示“1”，小于0.5v表示“0”，因此采用RS-232总线进行异步通信是，发送端和接受端要有一个电平转换接口。

串口通讯方法的三种实现

串口是计算机上一种非常通用的设备通信协议。大多数计算机包含两个基于ＲＳ２３２的串口。串口同时也是仪器仪表设备通用的通信协议；很多ＧＰＩＢ兼容的设备也带有ＲＳ一２３２口。同时，串口通信协议也可以用于获取远程采集设备的数据。

串口通信（Serial Communication），是指外设和计算机间，通过数据信号线、地线、控制线等，按位进行传输数据的一种通讯方式。串口通信方便易行，应用广泛。在Windows应用程序的开发中，我们常常需要面临与外围数据源设备通信的问题。计算机和单片机（如MSC—51）都具有串行通信口，可以设计相应的串Ｅｌ通信程序，完成二者之间的数据通信任务。
