单片机与pc机通信

单片机与PC机通信可以通过多种方式实现，常见的方法包括串口通信、USB通信和以太网通信。

1. 串口通信：串口是最常用的单片机与PC机通信方式之一。单片机通常具有UART模块，可以通过串口与PC机进行通信。通过串口，可以实现数据的发送和接收。单片机通过串口发送数据时，需要将数据转换为串口通信所需的格式（如ASCII码），PC机在接收到数据后，也需要进行相应的解析和处理。

2. USB通信：USB是一种更快的通信方式，可以直接连接单片机和PC机，通过USB接口实现数据的传输。在这种通信方式中，单片机需要支持USB接口，并通过USB协议与PC机进行通信。一般情况下，需要在单片机上实现USB设备的功能，以及相应的USB驱动程序。

未知驱动探索，专注成就专业

2

3. 以太网通信：以太网是一种常用的网络通信方式，可以通过以太网接口实现单片机与PC机之间的通信。单片机需要具备以太网接口，并通过以太网协议进行通信。在这种通信方式中，单片机可以作为TCP/IP客户端或服务器来连接PC机和网络，实现数据的传输。

无论使用何种通信方式，都需要在单片机和PC机上实现相应的软件和驱动程序，进行数据的传输和处理。具体的实现方法和细节，可以参考相关的开发文档和资料。

1 目 录1 引言....................................................................................................................................11.1 单片机与PC机串行通信研究背景..............................................................................11.2 单片机与PC机串行通信研究目的和意义..................................................................12 串口通信基础....................................................................................................................12.1 两种常用接口方式.........................................................................................................22.1.1 并行接口......................................................................................................................22.1.2 串行接口......................................................................................................................22.2 RS-232串行接口标准.....................................................................................................23 系统总体设计....................................................................................................................33.1 系统指标设计.................................................................................................................33.1.1 通信协议设定..............................................................................................................33.1.2 系统实现描述..............................................................................................................33.2 总体方案设计.................................................................................................................34 硬件接口电路设计............................................................................................................44.1 主要芯片.........................................................................................................................44.1.1 AT89C51.......................................................................................................................44.1.2 单电源转换芯片MAX232.........................................................................................64.1.3 74LS245LED驱动芯片...............................................................................................74.2 LED显示器.....................................................................................................................74.2.1 LED显示器工作原理..................................................................................................84.2.2 LED显示器接口..........................................................................................................84.3 系统设计.........................................................................................................................85 PC机程序设计...................................................................................................................95.1 MSComm控件................................................................................................................95.1.1 MSComm控件处理通信的方式.................................................................................95.1.2 MSComm控件的主要属性.......................................................................................105.2 应用界面设计流程.......................................................................................................105.2.1 创建项目文件............................................................................................................10

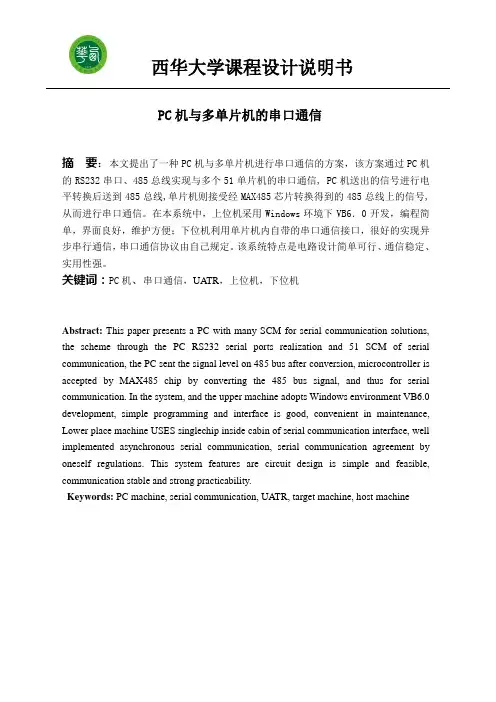

西华大学课程设计说明书

PC机与多单片机的串口通信

摘 要：本文提出了一种PC机与多单片机进行串口通信的方案，该方案通过PC机的RS232串口、485总线实现与多个51单片机的串口通信, PC机送出的信号进行电平转换后送到485总线,单片机则接受经MAX485芯片转换得到的485总线上的信号,从而进行串口通信。在本系统中，上位机采用Windows环境下VB6．0开发，编程简单，界面良好，维护方便；下位机利用单片机内自带的串口通信接口，很好的实现异步串行通信，串口通信协议由自己规定。该系统特点是电路设计简单可行、通信稳定、实用性强。

关键词：PC机、串口通信，UATR，上位机，下位机

Abstract: This paper presents a PC with many SCM for serial communication solutions,

the scheme through the PC RS232 serial ports realization and 51 SCM of serial

communication, the PC sent the signal level on 485 bus after conversion, microcontroller is

accepted by MAX485 chip by converting the 485 bus signal, and thus for serial

communication. In the system, and the upper machine adopts Windows environment VB6.0

development, simple programming and interface is good, convenient in maintenance,

1.单片机串行通信的概述

在通信领域内，有两种数据通信方式：并行通信和串行通信。随着计算机网络化和微机分级分布式应用系统的发展，通信的功能越来越重要。通信是指计算机与外界的信息传输，既包括计算机与计算机之间的传输，也包括计算机与外部设备，如终端、打印机和磁盘等设备之间的传输。

串行通信是指使用一条数据线，将数据一位一位地依次传输，每一位数据占据一个固定的时间长度。其只需要少数几条线就可以在系统间交换信息，特别使用于计算机与计算机、计算机与外设之间的远距离通信。 使用串口通信时，发送和接收到的每一个字符实际上都是一次一位的传送的，每一位为1或者为0。

在串行通信中，把通信接口只能发送或接收的单向传送办法叫单工传送；而把数据在甲乙两机之间的双向传递，称之为双工传送。在双工传送方式中又分为半双工传送和全双工传送。半双工传送是两机之间不能同时进行发送和接收，任一时该，只能发或者只能收信息。

51系列单片机有一个可编程的全双工串行通信接口，它可作异步接收发送器用，也可做同步移位寄存器用，其帧格式可有8位、10位或11位，并能设置各种波特率，给使用带来很大的灵活性。

51系列单片机有两个物理上独立的接收、发送缓冲器SBUF，它们只占用同一地址99H，可同时发送、接送数据。发送缓冲器只能 写入，不能读出，接收缓冲器只能读出、不能写入。

串行发送接收的速率与波特率发生器产生的移位脉冲同频。51系列单片机用定时器T1或直接用CPU时钟作为通信波特率发生器的输入，在串行接口的不同工作方式中，波特率发生器从两个输入信号中选择一个分频，产生移位脉冲来同步串口的接收和发送，移位脉冲的速率即是波特率。

接收器是双缓冲结构，在前一个字节被从接收缓冲器SBUF读出之前，第二字节即开始被接收 。但是，若在第二个字节接收完毕后，前一个字节还未被CPU读取的话 ，第二个字就会覆盖第一个字节，造成第一个字节的丢失。接收器是双缓冲结构，串行口的发送和接收都是以特殊功能寄存器SBUF的名义进行读或写的。
