电缆敷设工程技术交底

电缆敷设施工技术交底

1、为确保本工程施工质量达到优良标准,施工班组在施工前必须树立“质量第一”思想，重视施工质量,认真熟悉图纸，了解施工规范,精心施工,增强“创建品牌工程,让顾客满意”的质量目标意识。

2、施工前班组必须先熟悉设计图及施工员画的电缆敷设透视详图上电缆敷设起、终点,规格型号、基本长度以及敷设方式等,均有明确的了解。

3、施工前还必须对所有进场的电缆进行外观的电缆进行外观检查及绝缘电阻试验.IKV及以下电缆的绝缘测试值不低于10兆欧。并及时作好测试记录,报施工员复核。

4、电缆敷设时,应选择适当的电缆盘位置,便于电缆盘滚动拖拉电缆。电缆敷设宜从长度最长的线经最粗的开始敷设；电缆敷设宜自下而上以人力滑轮拉吊方式进行敷设。

5、电缆敷设时，电缆应排列整齐,不宜交叉,并及时在电缆的起始位置,转角位置,终点位置处设置电缆标志牌。每根电缆敷设终端应留有适当的备用长度。

6、垂直敷设的电缆,必须随时在每一个支架上将电缆牢固固定。

7、水平敷设的电缆,在电缆的首末两端以及转角将电缆加以固定。

8、电缆敷设时,应注意电缆转角处的弯曲半径必须符合规范规定的弯曲要求。

9、电缆敷设完毕后,班组必须仔细进行自检,核对施工图,是否有漏敷,错敷电缆,并及时填写班组自检单,报施工员复核。

10、当施工员复核无误后,班组应及时将敷设好的电缆的桥架盖板盖上.桥架盖板应齐全、平整、无翘角接口平直、严密O

11、电缆敷设施=完毕后,应及A将空电缆盘、吊装滑轮等工具清单出现现场,堆放在适当的场所。

接受交底人签字: 交底人签字:

施工现场电缆敷设安全技术交底记录

1. 交底内容

为了保障施工现场电缆敷设的安全，现对施工队伍的工作人员做如下交底：

1. 对电缆敷设所需使用的所有设备和工具的使用方法、注意事项及各自的功能进行说明。

2. 对施工流程进行详细介绍，包括敷设前期准备、电缆敷设过程及结束后的收尾工作等。

3. 针对施工现场可能出现的安全隐患和应对突发情况的方法进行讲解。

4. 对工作人员必须遵守的安全操作规定和注意事项进行强调和讲解。

2. 设备和工具的使用方法及注意事项

1. 电缆滑轮的使用方法：电缆滑轮应放置平稳的地面上，使用前应检查转动是否顺畅，使用过程中避免施加过大的力量。

2. 电缆卷扬机的使用方法：电缆卷扬机应放置平稳的地面上，使用前应检查正反转是否正常，使用过程中避免施加过大的力量。

3. 电缆剥皮器的使用方法：电缆剥皮器应使用正确的刀头进行剥皮，使用前应检查刀头是否安装正确，使用过程中要注意不要割伤电缆内部的线缆。

4. 螺丝刀、扳手等工具的使用方法：应使用正确的螺丝刀和扳手进行操作，确保不损坏电缆本身。 3. 施工流程及收尾工作

1. 敷设前期准备：在敷设电缆前，要先清理场地，确保地面平整，严禁在电缆路线上放置脚手架、工具箱等物品，以免引起电缆受压等危险。

2. 电缆敷设过程：在敷设电缆时，避免过度弯曲电缆，使其在拐弯处的转弯半径不小于电缆直径的五倍，严禁在电缆上施加过度的拉力。施工人员在完成敷设后，应及时对电缆进行实验，检查电缆的绝缘情况和电缆是否正常通电。

3. 结束后的收尾工作：敷设后，应对剩余的电缆进行妥善的保管，将工具和设备放回保管处。另外，易燃易爆废弃物应及时清理干净，或者按照规定进行处理。

4. 安全隐患与应对方法

1. 电缆被损坏、断裂、过度弯曲等情况：施工人员在操作时要注意掌握好拉力与电缆弯曲的度数，避免某一处电缆过度损伤，可以通过慢慢敷设、逐步固定等方式控制电缆的拉力和弯曲度，以保证敷设的电缆不受损坏。

技术交底记录

可编辑修改精选全文完整版

工程名称 交底部位

工程编号 日期

交底内容：

电缆敷设技术交底

依据标准：

《建筑工程施工质量验收统一标准》GB50300-2001

《建筑电气工程施工质量验收规范》GB50303-2002

1、范围

本技术交底适用于10kV及以下一般工业与民用建筑电气安装工程的电力电缆敷设。

2、施工准备

2.1设备及材料要求：

2.1.1所有材料规格型号及电压等级应符合设计要求，并有产品合格证。

2.1.2每轴电缆上应标明电缆规格、型号、电压等级、长度及出厂日期。电缆轴应完好无损。

2.1.3电缆外观完好无损，铠装无锈蚀、无机械损伤，无明显皱折和扭曲现象。油浸电缆应密封良好，无漏油及渗油现象。橡套及塑料电缆外皮及绝缘层无老化及裂纹。

2.1.4各种金属型钢不应有明显锈蚀，管内无毛刺。所有紧固螺栓，均应采用镀锌件。

2.1.5其它附属材料：电缆盖板、电缆标示桩、电缆标志牌、油漆、汽油、封铅、硬脂酸、白布带、橡皮包布、黑包布等均应符合要求。

2.2主要机具：

2.2.1电动机具、敷设电缆用支架及轴、电缆滚轮、转向导轮、吊链、滑轮、钢丝绳、大麻绳、千斤顶。

2.2.2绝缘摇表、皮尺、钢锯、手锤、扳手、电气焊工具、电工工具。

2.2.3无线电对讲机（或简易电话）、手持扩音喇叭（有条件可采用多功能扩大机作通讯联络）。

2.3作业条件：

2.3.1土建工程应具备下列条件：

2.3.1.1预留孔洞、预埋件符合设计要求、预埋件安装牢固，强度合格。 技术交底记录

可编辑修改精选全文完整版

工程名称 交底部位

工程编号 日期

2.3.1.2电缆沟、隧道、竖井及人孔等处的地坪及抹面工作结束，电缆沟排水畅通，无积水。

2.3.1.3电缆沿线模板等设施拆除完毕。场地清理干净、道路畅通，沟盖板齐备。

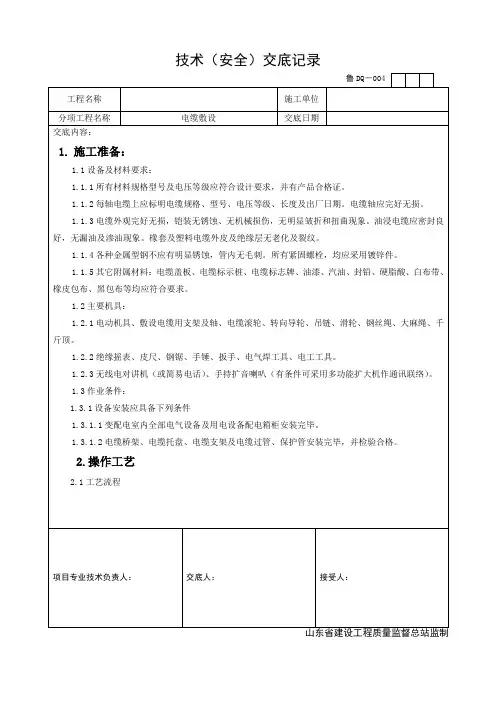

技术（安全）交底记录

工程名称 施工单位

分项工程名称 电缆敷设 交底日期

交底内容：

1. 施工准备：

1.1设备及材料要求：

1.1.1所有材料规格型号及电压等级应符合设计要求，并有产品合格证。

1.1.2每轴电缆上应标明电缆规格、型号、电压等级、长度及出厂日期。电缆轴应完好无损。

1.1.3电缆外观完好无损，铠装无锈蚀、无机械损伤，无明显皱折和扭曲现象。油浸电缆应密封良好，无漏油及渗油现象。橡套及塑料电缆外皮及绝缘层无老化及裂纹。

1.1.4各种金属型钢不应有明显锈蚀，管内无毛刺。所有紧固螺栓，均应采用镀锌件。

1.1.5其它附属材料：电缆盖板、电缆标示桩、电缆标志牌、油漆、汽油、封铅、硬脂酸、白布带、橡皮包布、黑包布等均应符合要求。

1.2主要机具：

1.2.1电动机具、敷设电缆用支架及轴、电缆滚轮、转向导轮、吊链、滑轮、钢丝绳、大麻绳、千斤顶。

1.2.2绝缘摇表、皮尺、钢锯、手锤、扳手、电气焊工具、电工工具。

1.2.3无线电对讲机（或简易电话）、手持扩音喇叭（有条件可采用多功能扩大机作通讯联络）。

1.3作业条件：

1.3.1设备安装应具备下列条件

1.3.1.1变配电室内全部电气设备及用电设备配电箱柜安装完毕。

1.3.1.2电缆桥架、电缆托盘、电缆支架及电缆过管、保护管安装完毕，并检验合格。

2.操作工艺

2.1工艺流程

项目专业技术负责人： 交底人： 接受人：

山东省建设工程质量监督总站监制 鲁DQ－004 技术（安全）交底记录

工程名称 施工单位

分项工程名称 电缆敷设 交底日期

交底内容：

2.2准备工作：

2.2.1施工前应对电缆进行详细检查；规格、型号、截面、电压等级均符合设计要求，外观无扭曲、坏损及漏油、渗油等现象。

2.2.2电缆敷设前进行绝缘摇测或耐压试验。

2.2.2.11kV以下电缆，用1kV摇表摇测线间及对地的绝缘电阻应不低于10MΩ。

2.2.2.2 3～10kV电缆应事先作耐压和泄漏试验，试验标准应符合国家和当地供电部门规定。必要时敷设前仍需用2.5kV摇表测量绝缘电阻是否合格。
