电缆敷设工程技术交底

电气电缆敷设安全技术交底

交底内容：

一.交底依据标准：

《电气装置安装工程电缆线路施工及验收规范》GB50168-92

《建筑电气工程施工质量验收规范》GB50303-2002

二.交底范围

本安全技术交底适用于10kV及以下电气安装工程中的电力电缆敷设。

三.施工准备

1. 设备及材料要求：

1.1 所有材料规格型号及电压等级应符合设计要求，并有产品合格证。

1.2 外观检查：包装完好，抽检的电缆绝缘层完整无损，厚度均匀。电缆无压扁、扭曲，铠装不松卷。电缆外护层有明显标识和制造厂标；

1.3 每轴电缆上应标明电缆规格、型号、电压等级、长度及出厂日期。电缆轴应完好无损。

1.4 电缆外观完好无损，铠装无锈蚀、无机械损伤，无明显皱折和扭曲现象。密封良好，塑料电缆外皮及绝缘层无老化及裂纹。

1.5 电缆应在到达作业现场及电缆敷设前进行绝缘检测，绝缘测试应合格；

1.6 电缆桥架及型钢不应有明显锈蚀，电缆保护管管内无毛刺。所有紧固螺栓，均应采用镀锌件。

2. 电缆敷设所需主要机具：

2.1 电动机具、敷设电缆用支架及轴、电缆滚轮、转向导轮、吊链、滑轮、钢丝绳、麻绳、千斤顶。完好无损。

2.2绝缘摇表、皮尺、钢锯、手锤、扳手、电气焊工具、电工工具。

2.3无线电对讲机、手持扩音喇叭。

3.作业条件： 3.1土建工程应具备下列条件：

3.2预留孔洞、预埋件符合设计要求、预埋件安装牢固，强度合格。

3.3电缆沟、隧道、竖井及人孔等处的地坪及抹面工作结束，电缆沟排水畅通，无积水。

3.4电缆沿线桥架周围的影响电缆敷设的设施应拆除完毕。场地清理干净、道路畅通，沟盖板齐备。

3.5放电缆用的电缆支架应搭设完毕，且符合安全要求，电缆沿线照明照度满足施工要求。

3.6直埋电缆沟按图挖好，电缆井砌砖抹灰完毕，底砂铺完，并清除沟内杂物。盖板及砂子运至沟旁。

4.设备安装应具备下列条件:

4.1变配电室内全部电气设备及用电设备配电箱柜安装完毕。

技术交底记录

可编辑修改精选全文完整版

工程名称 交底部位

工程编号 日期

交底内容：

电缆敷设技术交底

依据标准：

《建筑工程施工质量验收统一标准》GB50300-2001

《建筑电气工程施工质量验收规范》GB50303-2002

1、范围

本技术交底适用于10kV及以下一般工业与民用建筑电气安装工程的电力电缆敷设。

2、施工准备

2.1设备及材料要求：

2.1.1所有材料规格型号及电压等级应符合设计要求，并有产品合格证。

2.1.2每轴电缆上应标明电缆规格、型号、电压等级、长度及出厂日期。电缆轴应完好无损。

2.1.3电缆外观完好无损，铠装无锈蚀、无机械损伤，无明显皱折和扭曲现象。油浸电缆应密封良好，无漏油及渗油现象。橡套及塑料电缆外皮及绝缘层无老化及裂纹。

2.1.4各种金属型钢不应有明显锈蚀，管内无毛刺。所有紧固螺栓，均应采用镀锌件。

2.1.5其它附属材料：电缆盖板、电缆标示桩、电缆标志牌、油漆、汽油、封铅、硬脂酸、白布带、橡皮包布、黑包布等均应符合要求。

2.2主要机具：

2.2.1电动机具、敷设电缆用支架及轴、电缆滚轮、转向导轮、吊链、滑轮、钢丝绳、大麻绳、千斤顶。

2.2.2绝缘摇表、皮尺、钢锯、手锤、扳手、电气焊工具、电工工具。

2.2.3无线电对讲机（或简易电话）、手持扩音喇叭（有条件可采用多功能扩大机作通讯联络）。

2.3作业条件：

2.3.1土建工程应具备下列条件：

2.3.1.1预留孔洞、预埋件符合设计要求、预埋件安装牢固，强度合格。 技术交底记录

可编辑修改精选全文完整版

工程名称 交底部位

工程编号 日期

2.3.1.2电缆沟、隧道、竖井及人孔等处的地坪及抹面工作结束，电缆沟排水畅通，无积水。

2.3.1.3电缆沿线模板等设施拆除完毕。场地清理干净、道路畅通，沟盖板齐备。

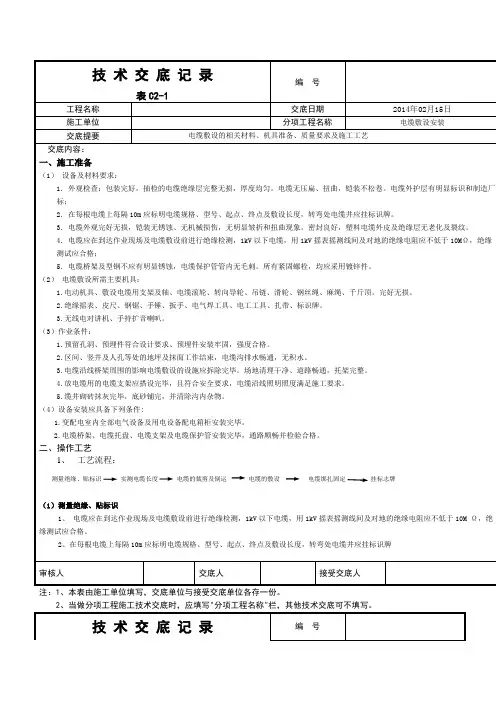

技 术 交 底 记 录 编 号

表C2-1

工程名称 交底日期 2014年02月15日

施工单位 分项工程名称 电缆敷设安装

交底提要 电缆敷设的相关材料、机具准备、质量要求及施工工艺

交底内容：

一、施工准备

（1） 设备及材料要求：

1. 外观检查：包装完好，抽检的电缆绝缘层完整无损，厚度均匀。电缆无压扁、扭曲，铠装不松卷。电缆外护层有明显标识和制造厂标；

2. 在每根电缆上每隔10m应标明电缆规格、型号、起点、终点及敷设长度，转弯处电缆井应挂标识牌。

3. 电缆外观完好无损，铠装无锈蚀、无机械损伤，无明显皱折和扭曲现象。密封良好，塑料电缆外皮及绝缘层无老化及裂纹。

4. 电缆应在到达作业现场及电缆敷设前进行绝缘检测，1kV以下电缆，用1kV摇表摇测线间及对地的绝缘电阻应不低于10MΩ，绝缘测试应合格；

5. 电缆桥架及型钢不应有明显锈蚀，电缆保护管管内无毛刺。所有紧固螺栓，均应采用镀锌件。

（2） 电缆敷设所需主要机具：

1.电动机具、敷设电缆用支架及轴、电缆滚轮、转向导轮、吊链、滑轮、钢丝绳、麻绳、千斤顶。完好无损。

2.绝缘摇表、皮尺、钢锯、手锤、扳手、电气焊工具、电工工具、扎带、标识牌。

3.无线电对讲机、手持扩音喇叭。

（3）作业条件：

1.预留孔洞、预埋件符合设计要求、预埋件安装牢固，强度合格。

2.区间、竖井及人孔等处的地坪及抹面工作结束，电缆沟排水畅通，无积水。

3.电缆沿线桥架周围的影响电缆敷设的设施应拆除完毕。场地清理干净、道路畅通，托架完整。

4.放电缆用的电缆支架应搭设完毕，且符合安全要求，电缆沿线照明照度满足施工要求。

5.缆井砌砖抹灰完毕，底砂铺完，并清除沟内杂物。

（4）设备安装应具备下列条件:

1.变配电室内全部电气设备及用电设备配电箱柜安装完毕。

2.电缆桥架、电缆托盘、电缆支架及电缆保护管安装完毕，通路顺畅并检验合格。

二、操作工艺

电缆敷设技术交底

电缆敷设分项工程质量技术交底卡

施工单位：

工程名称：

交底部位：底容

一、电缆线施工技术措施：

1、电缆敷设前，应进行以下检查：

A、电缆型号、电压、规格应符合设计要求。

B、电缆绝缘应良好。

2、电缆敷设前，对电缆进行外观检查及绝缘电阻试验，使用摇表测试，不低于10MΩ。

3、电缆型号、规格及长度均应与设计资料核对无误。电缆不得有扭绞、损伤。

4、电缆线路两端连接的电气设备（或接线箱、盒）应安装完毕或已就位，敷设电缆的通道应无堵塞。

5、电缆敷设时，避免电缆在支架上及地面摩擦拖拉。电缆上不得有未消除的机械损伤。

6、电缆敷设时，不宜交叉，电缆应排列整齐，加以固定，并及时装设标志牌。

7、电缆敷设时桥架内部应无积水，且无杂物堵塞。敷设电缆时，为避免保护层损伤，可采用无腐蚀性的润滑剂。

8、电缆敷设时严禁有绞拧、护层断裂和表面严重划伤等缺陷。

9、电缆穿管时，符合以下规定：

A、每根电力电缆应单独穿入一根管内，交流单芯电力电缆不得单独穿入钢管内。

B、水平敷设的电缆，首尾两端、转弯两侧及每隔10米处设固定点；垂直敷设的电缆固定点间距不大于1米；大于45度倾斜敷设的电缆每隔2米处设固定点。

10、在下列地方应将电缆加以固定：

分部工程

日期年月日

二、安全注意事项：

1、电缆桥架安装时，其下方不应有人停留。进入现场应戴好安全帽。

2、使用人字梯必须坚固，距梯脚40～60cm处要设拉绳，防止劈开。使用单梯上端要绑牢，下端应有人扶持。

设的电缆弯曲半径要求。同时，在电缆敷设过程中，应注意电缆的弯曲情况，避免弯曲半径过小造成电缆损坏。

3、电气设备、电动工具使用时，应注意保护接地(接零)措施的可靠性。确保设备与地面之间的接地导线连接良好，避免因接地不良导致的电击事故发生。

4、电缆接头施工不规范。在电缆接头施工前，应先进行必要的检查，确保接头材料符合要求，并按照规范进行接头施工。同时，应注意接头的防水、防腐等措施，避免接头出现故障。
