一、洞口防护

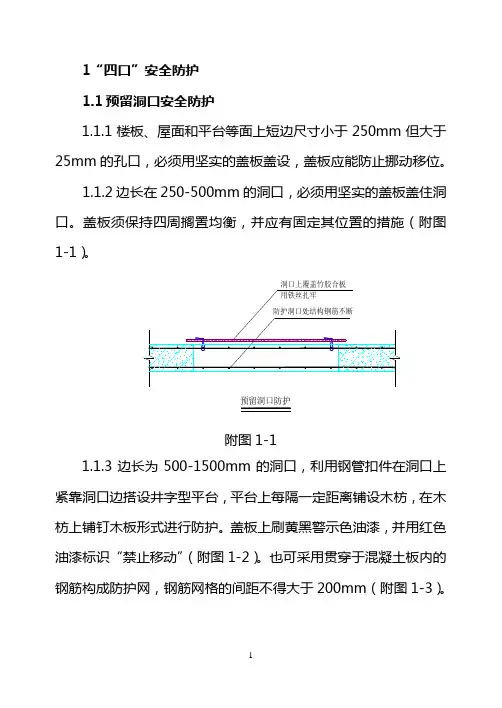

1、预留洞口平安防护
边长小于的洞口、未安装预制构件时的洞口以及临时形成的洞口，必须用坚实的盖板盖住洞口。盖板须保持四周搁置均衡，并应有固定其位置的措施。
图解一：
边长为的洞口，设置以扣件扣接钢管而成的网格，并在其上满铺竹胶板或脚手板固定牢靠。对于混凝土后浇形成的洞口，利用预留的钢筋构成防护网，在其上满铺脚手板或竹胶板。结构施工中的伸缩缝处应加固定盖板防护。
图解二 预留洞口防护 防护洞口处结构钢筋不断用铁丝扎牢洞口上覆盖竹胶合板1.3边长为，立杆高度，且杆件刷红白相间警示漆，底部设置挡脚板，或挂平安网，并挂“留神坠落〞的警示标志。
图解三
口平安防护
电梯门洞处，应用Ф14～Ф16钢筋制作栅栏门，并予以牢靠固定。栅门高度不低于1200mm，竖向钢筋间距不大于150mm。
2.2电梯井内首层和首层以上每隔两层〔不大于10m〕支设一道水平平安网，网应封闭严密。网边与井壁周边间隙不得大于20mm，网底距下方物体〔或横杆〕不得小于3m。
2.3施工层应搭设操作平台，并满铺跳板。 下设踢脚板横杆栏杆柱上杆下杆栏杆柱200200边长2000-4000的洞口安全平网安全网边绳应连续绑扎在扫地杆上踢脚板宽200，红白相间@150100200100100预留洞口防护1:100 2.4施工中，电梯井不得作为垂直运输通道和垃圾通道。
口平安防护
管道井口必须设置固定式防护门或设置两道防护栏杆，固定式防护门应用Ф14～Ф16钢筋制作栅栏门，并予以牢靠固定。栅门高度不低于1200mm，竖向钢筋间距不大于150mm。
两层〔不大于10m〕支设一道水平平安网，网应封闭严密。网边与井壁周边间隙不得大于20mm，网底距下方物体〔或横杆〕不得小于3m。
3.3施工层应搭设操作平台，并满铺跳板。
3.4施工中，管道井不得作为垂直运输通道和垃圾通道。
4、通道口平安防护
4.1建筑物出入口必须搭设宽于出入口的防护棚，棚顶应双层，交错、满铺不小于厚的脚手板，且棚顶立杆应高出顶棚，在顶棚超高局部两侧张挂密目式平安网，通道两侧用密目平安网封闭。
4.2多层建筑物通道长度不小于3m，高层不小于6m，防护棚高度不低于3m。 4.3物料提升机的进料口、外用电梯地面进料口以及其它需要搭设的位置应设置防护棚。
安全第一预防为主安全通道
二、临边防护
临边平安防护
1.1开挖槽、坑、沟深度超过2m的，必须在边沿处设立防护栏主 杆。基坑深度超过5m的，必须编制专项施工平安技术方案，经专家论证、审批后，方可由工程平安部门监督实施。
1.2基坑临边采用钢管防护时，防护栏杆的高度不低于，基坑防护栏距坑边的距离大于。
基坑临边采用钢板网做防护时，采用常规的菱形孔状的板网，分镀锌和涂塑两种。一般最普遍应用的钢板网的材质为低碳钢板，固定钢板网用∠15*30*3的角钢。
2 楼层、阳台、平台临边平安防护
凡坠落高度在2m以上〔含2m〕,临边无防护设施的楼层、阳台平台，必须设置临边防护设施。 横杆立杆注：基坑临边防护除用钢管作栏杆外还要用密目网或踢脚板(脚手板)做挡板。砼地基2000200020001200550550100200200 防护采用钢管扣件搭设，钢管横杆和栏杆柱均采用φ48*，立杆高度，立杆间距2m。
钢管外表涂刷红白相间的警示漆，栏杆内侧张挂“留神坠落〞的平安警示标志。
防护栏杆必须自上而下用平安立网封闭，或在栏杆下边设置严密固定的高度不低于18cm的挡脚板，挡脚板与下边的空隙不应大于10mm。挡脚板应刷红白颜色相间的油漆警示标志。
当临边的外侧面临街道时，除防护栏杆外，敞口立面必须采取满挂平安网或其他可靠措施做全封闭处理。
2.6临边采用钢板网做防护时，采用常规的菱形孔状的板网，分镀锌和涂塑两种。一般最普遍应用的钢板网的材质低碳钢板，固定钢板网用∠15*30*3的角钢。
4楼梯口和梯段临边的平安防护
分层施工的楼梯口和梯段边，必须安装临时护栏，屋顶楼梯口应随工程结构进度安装正式的防护栏杆。
楼梯防护栏杆建筑工程应设置工具式楼梯防护栏杆，楼梯防护栏杆底部设置挡脚板。
搭设楼梯防护栏杆，底部垫木砖，钢管横杆和栏杆柱均采用 φ48*～～，立杆高度，立杆间距2m。
4.4防护栏杆和踢脚板均涂刷红白颜色相间的油漆警示标志。
三、悬挑式卸料平台制作与平安防护
1.1卸料平台的制作安装必须编制专项施工方案，并经计算前方可实施。
1.2卸料平台应采用型钢焊接成主框架，主挑梁必须与建筑结构连接，两侧应分别设置前后两道斜拉钢丝绳。
1.3钢丝绳直径应根据计算确定，绳卡数量、间距按照标准标准设置。
卸料平台底部应满铺脚手板，并固定牢固。
1.5卸料平台必须有独立的支撑系统，严禁与脚手架架体连接。
1.6卸料平台每次安装后均应进行验收，并做好记录。
1.7卸料平台两侧面设置固定的防护栏杆，其立杆与主挑梁焊接固定，外侧设置内开式活动防护门。
1.8防护栏杆内侧用平安网封闭，并挂设限载标志牌。
1.9卸料平台在使用中应有专人进行检查，加强维护，而且不准搁置重物长时间存放。
300300300300该处堆放材料，堆放高度不能超过最上层横杆，宽度根据塔吊在该处的起吊重量调整。卸料平台正立面图100010001000300015012015010厚钢板与200250110钢丝绳镶拼两套卸甲连接70100[201003Φ25A 钢吊环[16若外拉结钢丝绳与槽钢夹角α小于60°，应将上固定点移至上层楼板。
四、施工现场临时用电平安防护
必须采用TN-S接零、接地保护系统
所谓TN-S接零接地保护系统，是指工作零线〔N线〕和相线作为三相四线制电源线路使用，另外引出的一根保护零线〔PE线〕只作电气设备接地保护使用。同时两种零线不得混用。
、两级保护
三级配电系统是指施工现场临时用电所设置的总配电箱、分配电箱和开关箱。两级保护指在三级配电中其总配电箱和开关箱中必须设置漏电保护器，而且两级漏电保护器的额定漏电动作电流和动作时间应作合理配合，使之具有分级保护的功能。开关箱内的，但其额定漏电动作电流与额定漏电动作时间的成绩不应超过平安界限值30mA.s。
