plc模块编程方法

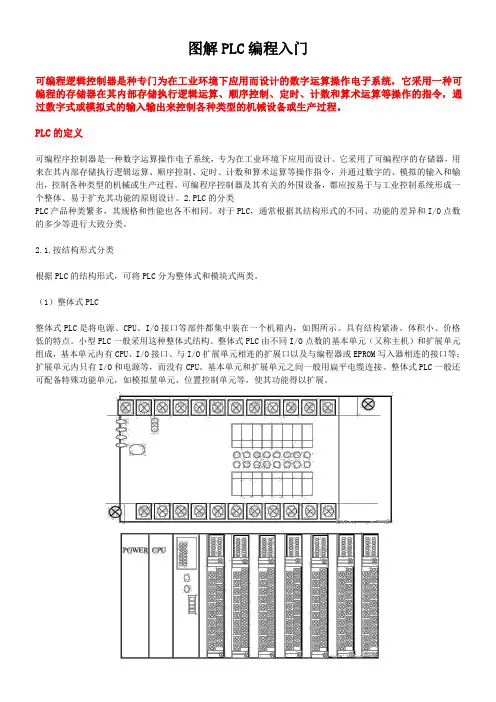

图解PLC编程入门

可编程逻辑控制器是种专门为在工业环境下应用而设计的数字运算操作电子系统，它采用一种可编程的存储器在其内部存储执行逻辑运算、顺序控制、定时、计数和算术运算等操作的指令，通过数字式或模拟式的输入输出来控制各种类型的机械设备或生产过程。

PLC的定义

可编程序控制器是一种数字运算操作电子系统，专为在工业环境下应用而设计。它采用了可编程序的存储器，用来在其内部存储执行逻辑运算、顺序控制、定时、计数和算术运算等操作指令，并通过数字的、模拟的输入和输出，控制各种类型的机械或生产过程。可编程序控制器及其有关的外围设备，都应按易于与工业控制系统形成一个整体、易于扩充其功能的原则设计。2.PLC的分类PLC产品种类繁多，其规格和性能也各不相同。对于PLC，通常根据其结构形式的不同、功能的差异和I/O点数的多少等进行大致分类。

2.1.按结构形式分类

根据PLC的结构形式，可将PLC分为整体式和模块式两类。

（1）整体式PLC

整体式PLC是将电源、CPU、I/O接口等部件都集中装在一个机箱内，如图所示。具有结构紧凑、体积小、价格低的特点。小型PLC一般采用这种整体式结构。整体式PLC由不同I/O点数的基本单元（又称主机）和扩展单元组成，基本单元内有CPU、I/O接口、与I/O扩展单元相连的扩展口以及与编程器或EPROM写入器相连的接口等；扩展单元内只有I/O和电源等，而没有CPU。基本单元和扩展单元之间一般用扁平电缆连接。整体式PLC一般还可配备特殊功能单元，如模拟量单元、位置控制单元等，使其功能得以扩展。

二、PLC的功能及应用领域

PLC是综合继电器接触器控制的优点及计算机灵活、方便的优点而设计制造和发展的，这就使PLC具有许多其他控制器所无法相比的特点。

1.PLC的功能

PLC是以微处理器为核心，综合了计算机技术、自动控制技术和通信技术发展起来的一种通用的工业自动控制装置，具有可靠性高、体积小、功能强、程序设计简单、灵活通用及维护方便等一系列的优点，因而在冶金、能源、化工、交通、电力等领域中有着广泛的应用，成为现代工业控制的三大支柱（PLC、机器人和CAD/CAM）之一。根据PLC的特点，可以将其功能形式归纳为以下几种类型。

零基础也能学懂PLCPLC编程入门图解一、PLC的定义与分类

PLC

是以微处理器为基础，综合了计算机技术、自动控制技术和通信技术，用

面向控制过程面向用户的“自然语言”编程，适应工业环境，简单易懂、操作方

便、可靠性高的新一代通用工业控制装置。PLC是在继电器顺序控制基础上发展起来的以微处理器为核心的通用自动控制装置。

1.PLC的定义

可编程序控制器是一种数字运算操作电子系统，专为在工业环境下应用而设计。它采用了可编程序的存储器，用来在其内部存储执行逻辑运算、顺序控制、定时、计数和算术运算等操作指令，并通过数字的、模拟的输入和输出，控制各种类型的机械或生产过程。可编程序控制器及其有关的外围设备，都应按易于与工业控中国工业机器人一站式解决方案网址：ｒｏｂｏｔｃｎ８８．ｃｏｍ 制系统形成一个整体、易于扩充其功能的原则设计。

2.PLC的分类

PLC

产品种类繁多，其规格和性能也各不相同。对于PLC，通常根据其结构形

式的不同、功能的差异和I/O点数的多少等进行大致分类。

2.1.按结构形式分类

根据PLC的结构形式，可将PLC分为整体式和模块式两类。

（1）整体式PLC

整体式PLC是将电源、CPU、I/O接口等部件都集中装在一个机箱内，如图所

示。具有结构紧凑、体积小、价格低的特点。小型PLC一般采用这种整体式结

构。整体式PLC由不同I/O点数的基本单元（又称主机）和扩展单元组成，基

本单元内有CPU、I/O接口、与I/O扩展单元相连的扩展口以及与编程器或EPROM写入器相连的接口等；扩展单元内只有I/O和电源等，而没有CPU。

基本单元和扩展单元之间一般用扁平电缆连接。整体式PLC一般还可配备特殊中国工业机器人一站式解决方案网址：ｒｏｂｏｔｃｎ８８．ｃｏｍ 功能单元，如模拟量单元、位置控制单元等，使其功能得以扩展。

（2）模块式PLC

模块式PLC将

PLC的各组成部分分别做成若干个单独的模块，如CPU模块、I/O模块、电源模块（有的含在CPU模块中）以及各种功能模块。模块式PLC

西门子PLC编程操作及注意事项

一、PLC基本概念

可编程控制器（Programmable Controller）是计算机家族中的一员，是为工业控制而设计制造的。早期的可编程控制器称作可编程逻辑控制器（Programmable Logic Controller），简称 PLC，它主要用来代替继电器实现逻辑控制。随着技术的发展，这种装置的功能已经大大超过了逻辑控制的范围，因此，今天这种装置称作可编程控制器，简称PC。但是为了避免与个人计算机（Personal Computer）的简称混淆，所以将可编程控制器简称PLC。

二、 PLC的基本结构

PLC实质是一种专用于工业控制的计算机，其硬件结构基本上与微型计算机相同。

A、中央处理器（CPU）

中央处理器（CPU）是PLC的控制中枢。它按照PLC系统成程序赋予的功能接收并存储从编程器键入的用户程序和数据；检查电源、存储器、I/O以及报警定时器的状态，并能诊断用户程序中的语法错误。当PLC投入运行时，首先它以扫描的方式接受现场各输入装置的状态和数据，并分别存入I/O映象区，然后从用户程序存储器中逐条读取用户程序，经过命令解释后，按指令的规定执行逻辑或数字运算的结果送入I/O映象区或数字寄存器内。等所有的用户程序执行完毕之后，最后将I/O映象区的各输出状态或输出寄存器内的数据传送到相应的输出装置，如此循环运行，直到停止运行。

为了进一步提高PLC的可靠性，近年来对大型PLC还采用双CPU构成冗余系统（如S1501\二期循环水、除盐水等系统），或采用三CPU（TS300等）的表决式系统。这样即使某个CPU出现故障，整个系统仍能正常运行。

B、存储器

存储系统程序的存储器称为系统存储器。

存储应用软件的存储器称为用户存储器。

(一) PLC常用的存储器类型

1. RAM (Random Assess Memory) 这是一种读/写存储器(随机存储器)，其存取速度最快，由锂电池支持。

可编程序控制器的五种标准编程语言

2005-11-22 来源：

本文介绍了按照国际电工委员会制定的工业控制编程语言标准，对PLC制定的五种编程语言。

PLC的用户程序是设计人员根据控制系统的工艺控制要求，通过PLC编程语言的编制设计的。根据国际电工委员会制定的工业控制编程语言标准（IEC1131-3）。PLC的编程语言包括以下五种：梯形图语言（LD）、指令表语言（IL）、功能模块图语言（FBD）、顺序功能流程图语言（SFC）及结构化文本语言（ST）。

1、梯形图语言（LD）

梯形图语言是PLC程序设计中最常用的编程语言。它是与继电器线路类似的一种编程语言。由于电气设计人员对继电器控制较为熟悉，因此，梯形图编程语言得到了广泛的欢迎和应用。

梯形图编程语言的特点是：与电气操作原理图相对应，具有直观性和对应性；与原有继电器控制相一致，电气设计人员易于掌握。

梯形图编程语言与原有的继电器控制的不同点是，梯形图中的能流不是实际意义的电流，内部的继电器也不是实际存在的继电器，应用时，需要与原有继电器控制的概念区别对待。

图1是典型的交流异步电动机直接启动控制电路图。图2是采用PLC控制的程序梯形图。

图1 交流异步电动机直接启动电路图

图2 PLC梯形图

2、指令表语言（IL）

指令表编程语言是与汇编语言类似的一种助记符编程语言，和汇编语言一样由操作码和操作数组成。在无计算机的情况下，适合采用PLC手持编程器对用户程序进行编制。同时，指令表编程语言与梯形图编程语言图一一对应，在PLC编程软件下可以相互转换。图3就是与图2PLC梯形图对应的指令表。

图3 指令表 指令表编程语言的特点是：采用助记符来表示操作功能，具有容易记忆，便于掌握；在手持编程器的键盘上采用助记符表示，便于操作，可在无计算机的场合进行编程设计；与梯形图有一一对应关系。其特点与梯形图语言基本一致。
