双组分聚氨酯防水涂料施工方案

三知了文档，点击可编辑

第 1 页 共 6 页

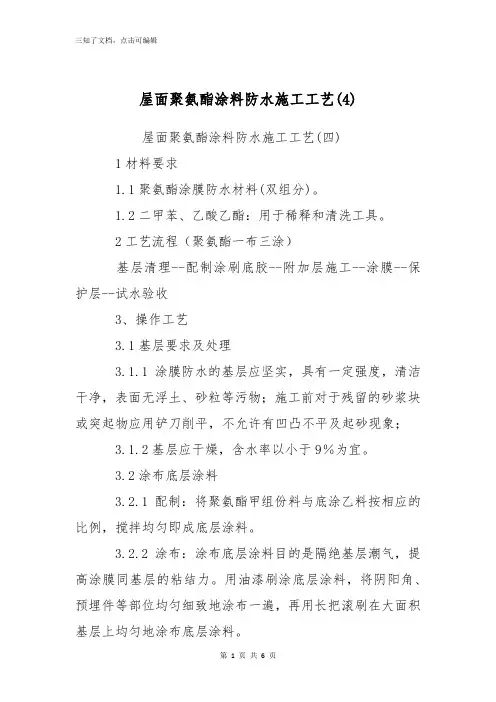

屋面聚氨酯涂料防水施工工艺(4)

屋面聚氨酯涂料防水施工工艺(四)

1材料要求

1.1聚氨酯涂膜防水材料(双组分)。

1.2二甲苯、乙酸乙酯：用于稀释和清洗工具。

2工艺流程（聚氨酯一布三涂）

基层清理--配制涂刷底胶--附加层施工--涂膜--保护层--试水验收

3、操作工艺

3.1基层要求及处理

3.1.1涂膜防水的基层应坚实，具有一定强度，清洁干净，表面无浮土、砂粒等污物；施工前对于残留的砂浆块或突起物应用铲刀削平，不允许有凹凸不平及起砂现象；

3.1.2基层应干燥，含水率以小于9％为宜。

3.2涂布底层涂料

3.2.1配制：将聚氨酯甲组份料与底涂乙料按相应的比例，搅拌均匀即成底层涂料。

3.2.2涂布：涂布底层涂料目的是隔绝基层潮气，提高涂膜同基层的粘结力。用油漆刷涂底层涂料，将阴阳角、预埋件等部位均匀细致地涂布一遍，再用长把滚刷在大面积基层上均匀地涂布底层涂料。 三知了文档，点击可编辑

第 2 页 共 6 页 3.2.3要注意涂布均匀、厚薄一致，且不得漏涂。一般涂布用量以每平方米0.15～O.20kg为宜。涂布后应间隔24小时以上，待底层涂料固化干燥后，•方可施工下道工序。

3.3涂膜防水施工顺序：

3.3.1施工顺序是：涂布顺序应先垂直面、后水平面；先阴阳角及细部、后大面。每层涂抹聚氨酯涂抹时应互相垂直。

3.3.2增强涂布与增补涂布在阴阳角、预埋件及设备根部、施工缝或开裂处等需要增强防水层抗渗性的部位，应做增强或增补涂布。

增强涂布的做法，是在涂布增强涂膜中铺设玻璃纤维布，用板刷涂刮驱除气泡，将玻璃纤维布紧密地粘贴在基层上，不得出现空鼓或折皱。

3.3.3涂布第一遍涂膜应在前一层涂料固化干燥后，应先检查其上有无残留的气孔或气泡，如没有，即可涂布施工。

双组份聚氨酯防水涂料施工工艺

1.表面处理：

在施工前，需要对基层进行清洁和处理，确保基层干燥、坚实、无尘、无杂质。首先，对表面进行除尘处理，可以使用清洗器、刷子或高压水枪清洗。然后，对表面进行碱洗处理，以去除基层表面的碱性物质。最后，对裂缝和孔洞进行修补。

2.底漆施工：

底漆是为了提高涂膜和基层之间的附着力而施工的。将底漆按照配比混合均匀后，采用刷子或滚涂方式进行施工。底漆的厚度一般控制在30-40μm。

3.涂膜施工：

涂膜是防水涂料的主要成膜层，起到防水、保护基层作用。将A、B两组份按照一定比例混合，搅拌均匀后，使用专用的刷子或滚涂机进行均匀施工。第一遍施工后，需要等待干燥后再进行第二遍施工。涂膜的厚度一般控制在0.8-1.2mm。

4.涂膜修补：

在涂膜施工后，可能会发现涂膜有一些小的缺陷或损坏，需要进行修补。将A、B两组份按照配比混合均匀后涂抹到损坏的涂膜上，使用刮板进行抹平。修补处的涂膜厚度应该与周围的涂膜保持一致。

5.涂膜保护： 涂膜施工完成后，需要对其进行保护，以提高涂膜的耐久性。在涂膜固化后，可以进行覆盖保护，使用聚乙烯薄膜或其他材料进行覆盖。确保涂膜在固化过程中不受到任何外界因素的干扰。

在双组份聚氨酯防水涂料的施工过程中，需要严格控制每个环节的施工质量，确保防水效果的达到预期要求。同时，施工人员需要遵守安全操作规程，配戴个人防护装备，以确保施工过程的安全性。定期进行涂膜的检查和维护，并进行必要的修补和保护，可以延长涂膜的使用寿命，保证防水效果的持久性和稳定性。

KS-2A双组份聚氨酯防水涂料施工技术指导

1 / 7

广东科顺化工实业有限公司 第

1 页 共 7 页 目录

第一节 编制依据 ..................................................................................................................................... 2

第二节 材料介绍 ..................................................................................................................................... 2

一、 材料简介： ............................................................................................................................. 2

二、 技术指标： ............................................................................................................................. 2

三、 产品优点： ............................................................................................................................. 3

SPU-311双组分聚氨酯防水涂料（俗名911）

技术交底

一、产品介绍

“雨虹”牌SPU-311双组分聚氨酯防水涂料是一种双组分反应固化型合成高分子防水涂料，甲组分是由聚醚和异氰酸酯经缩聚反应得到的聚氨酯预聚体，乙组分是由增塑剂、固化剂、增稠剂、促凝剂、填充剂组成的彩色液体。使用时将甲、乙两组分按一定比例混合，搅拌均匀后，涂刷在需施工基面上，经数小时后反应固结成为富有弹性、坚韧又有耐久性的防水涂膜。

二、施工做法：

应设计要求及甲方要求SPU-311双组分聚氨酯防水涂料主要用在以下部位：

三、施工工艺：

1、基层处理：

基层应平整、牢固、坚实，充分干燥（地下工程无明显湿渍即可），无尖锐角，无明显湿渍并做好节点圆弧处理。

2、配料：

根据施工用量，将A、B组份按1：2.5的比例组合，搅拌器具必须干燥、清洁。

3、细部节点附加层：

阴阳角、管根部、烟道等细部阴阳角处，应先进行附加防水层施工，可增涂防水材料类型 所用部位 备 注

SPU-311双组分聚氨酯防水涂料 地下室外墙、顶板、屋面、露台、花坛 2.0mm 1—2遍涂料，多遍涂刷加强，可与大面同时进行施工。

4、大面防水层涂布：

将混合料用橡胶或塑料刮板均匀涂布，要求厚度一致。一般为1.5mm--2.0mm，宜分3～4遍涂布，后次涂刷应在前次涂刷固化成膜后且错开不同方向进行。

5、收头和边缘处理：多遍涂刷涂料进行封闭。

6、保护隔离层：涂膜防水层表面应按设计要求进行保护隔离层施工。

四、施工注意事项

1、地下工程潮湿基面上不应有明水，应在排干24h后施工。

2、宜在5℃以上温度下施工，施工现场应通风良好，并放置消防器材。

3、甲、乙组分混合后，应尽快使用完，时间不宜超过20分钟。切忌较长时间直接暴露在空气中，以防自聚。开桶后未用完的甲、乙组分应立即将盖子盖严。

4、涂膜未实干前，严禁在防水层上行走，并注意保护不被损伤。
