单组份聚氨酯防水涂料施工方案

一、准备工作

在施工前，需要对施工场地进行清理和整理，确保场地平整、无积水，去除污物和杂物，尤其是对于基面有油污、灰尘和其他污染物的地方，需要进行清洗和处理。准备好所需的工具和材料，如滚筒刷、刷子、搅拌棒、滚筒、防滑砂浆等。

二、基面处理

1. 基面处理前，需要对基面进行检测，确保基面无裂缝、起砂、起泡、松动等现象，如有问题需要及时修补。对于有裂缝的地方，先用聚氨酯弹性密封胶对裂缝进行填充和修补。

2. 对于吸水性较强的基面，需要进行处理，可使用专用的底漆进行处理，提高基面的附着力和防水性能。

三、聚氨酯防水涂料施工

1. 搅拌涂料

将单组份聚氨酯防水涂料倒入干净的容器中，使用搅拌棒将涂料进行充分搅拌，直至涂料呈均匀的状态。搅拌过程中需注意均匀搅拌，避免涂料产生泡沫。

2. 滚涂或刷涂

根据实际情况选择滚涂或刷涂的方式进行施工，对于大面积的施工可选择滚涂，对于边角和细部的施工可选择刷涂。在滚涂或刷涂时，需要保持施工厚度均匀，避免漏涂和厚度不一致的现象。

3. 配合防滑砂浆

在施工过程中，如果需要增加防滑性能，可在涂料还未完全干燥时，撒布防滑砂浆。撒布时需要均匀，避免砂浆堆积和不均匀的现象，提高防滑效果。

四、涂料干燥

在施工完成后，需要等待涂料完全干燥。干燥时间因涂料种类和厚度不同而异，一般情况下需要24小时以上。

五、验收

待涂料完全干燥后，进行验收。检查涂料表面是否均匀、无漏涂、无起泡、无裂缝等现象，确保施工质量和效果。如果有不符合要求的地方，需要及时进行修补。

六、清理

施工完成后，需要及时清理施工现场和工具，清除多余的涂料和材料，保持施工现场的整洁。

通过以上施工方法，可以保证单组份聚氨酯防水涂料的施工质量和效果，提高防水效果和使用寿命。施工过程中需要严格按照要求进行操作，确保施工安全和施工质量。七、施工注意事项

1. 温度和湿度

在施工过程中，需要注意环境温度和湿度对涂料的影响。一般来说，单组份聚氨酯防水涂料的施工温度应在5-35摄氏度之间，湿度应控制在85以下。如果在较高温度或湿度下施工，可能会导致涂料干燥不完全或表面产生泡沫、开裂等现象，影响施工效果。

单组份聚氨酯防水涂料涂料施工工艺

聚氨酯防水涂料是由异氰酸酯、聚醚等经加成聚合反应而成的含异氰酸酯基的预聚体，配以催化剂、无水助剂、无水填充剂、溶剂等，经混合等工序加工制成的单组分聚氨酯防水涂料。该类涂料为反应固化型（湿气固化）涂料、具有强度高、延伸率大、耐水性能好等特点。对基层变形的适应能力强。

聚氨酯防水涂料是一种液态施工的单组分环保型防水涂料，是以进口聚氨酯预聚体为基本成份，无焦油和沥青等添加剂。它是空气中的湿气接触后固化，在基层表面形成一层坚固的坚韧的无接缝整体防膜。

以凯鑫防水1.5mm厚单组份聚氨酯防水涂膜为例，介绍单组份聚氨酯防水涂料的施工工艺：

1、施工条件及要求

1.防水层施工前，所有管件、卫生设备、地漏等必须安装牢固，接缝严密。

2.地面坡度一般为2%（设计有特殊要求者除外），向地漏处排水。在地漏周围半径50mm范围内，其排水坡度应增大至5%；且地漏处标高应比地面低20mm.

3.水泥砂浆找平层应作到平整坚实、无麻面、无起砂、无松动及凹凸不平现象。

4.阴阳角、管道根部应抹成半径为100-150mm的园弧。

5.涂膜防水层施工时，环境温度应在5℃以上。

2、工艺流程

基层处理→涂刷基层处理剂→细部附加处理→涂刷第一遍涂膜→涂刷第二遍涂膜→涂刷第三遍涂膜→第一次蓄水试验→保护层施工

3、施工操作要点

1.清理基层：将基层清扫干净；基层应做到找坡正确，排水顺畅，表面平整、坚实，无起灰、起砂、起壳及开裂现象。涂刷基层处理剂前，基层表面应达到干燥状态。

2.涂刷基层处理剂：基层处理剂为低粘度聚氨酯防水涂料，可以起到隔离基层潮汽处理灰尘，提高涂料与基层粘接强度的作用。涂刷时，将聚氨酯防水涂料对于适量的稀料，用搅拌器搅拌均匀，即可涂刷于基层上。先在阴阳角、管道根部均匀涂刷一遍，然后进行大面积涂刷。材料用量为0.20~0.25kg/㎡涂刷后应干燥4h以上，才能进行下道工序的施工。

地下室单组份聚氨酯防水涂料施工方案

一．选用材料：

炫辉LP-K单组份聚氨酯防水涂料（03）

二．施工工具：

清理工具（批刀 凿子 扫帚 刷子），涂覆工具（刷子）。

三．基层处理：

1基层要求平整，牢固，无油污，无浮灰，先用批刀和凿子把基层上不牢固的水泥清理下来，用扫帚和刷子，把浮灰清净．

2 阳角，墙与筏板结合部位做成圆弧状。

四．防水施工：

1先用胶混和水泥呈糊状，把施工表面上的孔洞，沙眼，裂缝进行修补平整。

2干燥固化后进行大面积施工，用刷子或滚子蘸胶按＂十＂字交叉法涂刷(第一遍横刷,第二遍竖刷)，24小时后（如果基层潮湿或气温偏低要延长时间）再进行第二遍涂刷，待防水膜固化后，对墙与筏板，墙与柱¸梁与墙，交接部位和一些薄弱的部分进行加强处理一遍．

五．保护层施工：

1—2公分厚水泥砂浆保护层。

水泥沙浆保护层制作：第一遍用细沙，沙与水泥比例为1:1,厚度为5mm.第二遍用普通沙，沙与水泥比例为2.5:1或2:1,厚度为1.5cm.

六．施工顺序：

基层处理――局部处理――第一遍――第二遍――局部加强处理—保护层制作。

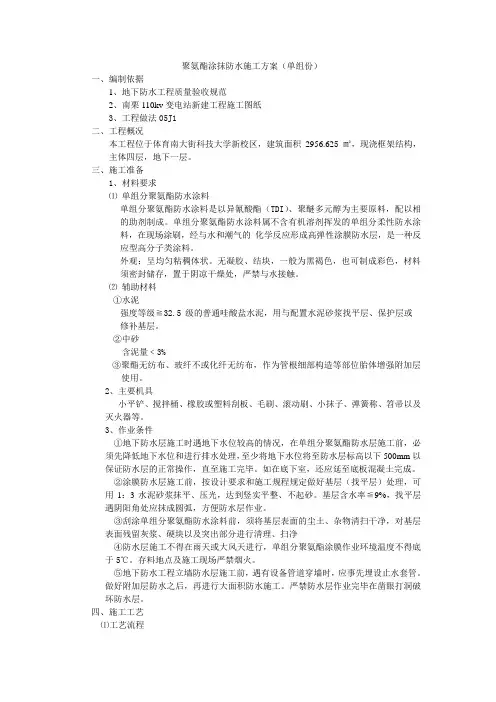

聚氨酯涂抹防水施工方案（单组份）

一、编制依据

1、地下防水工程质量验收规范

2、南栗110kv变电站新建工程施工图纸

3、工程做法05J1

二、工程概况

本工程位于体育南大街科技大学新校区，建筑面积2956.625㎡，现浇框架结构，主体四层，地下一层。

三、施工准备

1、材料要求

⑴ 单组分聚氨酯防水涂料

单组分聚氨酯防水涂料是以异氰酸酯（TDI）、聚醚多元醇为主要原料，配以相的助剂制成。单组分聚氨酯防水涂料属不含有机溶剂挥发的单组分柔性防水涂料，在现场涂刷，经与水和潮气的 化学反应形成高弹性涂膜防水层，是一种反应型高分子类涂料。

外观：呈均匀粘稠体状。无凝胶、结块，一般为黑褐色，也可制成彩色，材料须密封储存，置于阴凉干燥处，严禁与水接触。

⑵ 辅助材料

①水泥

强度等级≧32.5级的普通哇酸盐水泥，用与配置水泥砂浆找平层、保护层或修补基层。

②中砂

含泥量﹤3%

③聚酯无纺布、玻纤不或化纤无纺布，作为管根细部构造等部位胎体增强附加层使用。

2、主要机具

小平铲、搅拌桶、橡胶或塑料刮板、毛刷、滚动刷、小抹子、弹簧称、笤帚以及灭火器等。

3、作业条件

①地下防水层施工时遇地下水位较高的情况，在单组分聚氨酯防水层施工前，必须先降低地下水位和进行排水处理，至少将地下水位将至防水层标高以下500mm以保证防水层的正常操作，直至施工完毕。如在底下室，还应延至底板混凝土完成。

②涂膜防水层施工前，按设计要求和施工规程规定做好基层（找平层）处理，可用1：3水泥砂浆抹平、压光，达到竖实平整、不起砂。基层含水率≦9%，找平层遇阴阳角处应抹成圆弧，方便防水层作业。

③刮涂单组分聚氨酯防水涂料前，须将基层表面的尘土、杂物清扫干净，对基层表面残留灰浆、硬块以及突出部分进行清理、扫净
