电子烟概述PPT课件

电子烟概述PPT课件

2.万次循环雾化器
采用不锈钢柱形内胆，透明强化PVC外壳设计，雾化面积更大，雾化 效果更均匀，并且雾化器可以随时添加烟油，反复使用。大大降低了 消费者的长期使用成本。可观察烟液剩余量，储存量大，寿命长。
包括电池杆，雾化器，烟嘴等。
三代电子烟
也叫机械型电子烟，全自动控制，没有保护板的电池 杆加发烧的雾化器，主要以DIY为主，比如烟雾大，口 味好，可以自己做发热丝等。还可拆卸，可分解，一 般是不锈钢材质。
把液体雾化，产生水雾效果； 2004年，韩力取得发明专利； 2005年，中国如烟公司开始销售电子烟， 2005年及以后，随着国外反吸烟运动普及，电子烟从中国流入欧美各国，并
逐渐流行。随后几年，电子烟行业开始进入历史发展快车道，第二代、第三 代电子烟产品相继问世，引领电子烟国际市场潮流。
一代电子烟
一代电子烟是应国外市场的要求，几乎没有在沟内销售，都是出口。 一代电子烟的设计从外型上完全是模仿普通真烟的形状，烟弹是黄色， 烟体是白色。
包括电池杆，雾化器和烟弹
最典型的是Seven smoke
基本配置：一根烟体,一个雾化器, 一个充电器,六个烟弹. 充电器输入电压.110V-220V. 电池容量：180mah,充电时间2-3小时.可吸180口以上 烟弹有六十种口味供选择. 电池使用寿命：可放电300次左右
适用电池:18350、18650、18500等型号
包括烟杆，雾化器。
二.电子烟的定义与工作原理
1.定义
电子烟是一种新型电子产品，它有着与香烟一样的外观、与香烟一样 的味道，也像香烟一样能吸出烟、吸出味道跟感觉来。但它不是真烟， 它是由空气传感开关、智能控制电路、智能芯片、锂电子电池等微科 技高科技器件构成，与香烟有着本质区别。

《电子烟知识培训》课件

《电子烟知识培训》课件

电子烟的种类
Po d S ystem
小巧简便的设备，使用预填充或可 充填的烟油盒。
Box Mod
较大的设备，具有可调节功率和温 度的功能。
一次性电子烟
预装有烟油的单次使用设备，方便 携带。
电子烟的主要部件
电池
给电子烟提供电力。
雾化器
将烟油加热并产生烟雾。
储液器
存储烟油并提供给雾化器。
电子烟的工作原理
1
加热元件
电子烟中的加热元件将烟油加热至所需温度。
2
雾化
烟油被加热后变为雾状，产生类似烟雾的物质。
3
吸入
用户通过吸入装置吸入产生的烟雾。
电子烟的使用方法
1 装填烟油
将烟油注入电子烟的储液器。
2 启动电源
按下电子烟上的启动按钮，开始加热烟油。
3 吸入烟雾
通过电子烟的吸入装置吸入产生的烟雾。
电子烟的优点和缺点
优点
• 较少的化学物质 • 减少二手烟的危害 • 可调节的尼古丁含量
缺点
• 不适合未吸烟者 • 长期影响未知 • 充电和烟油维护
电子烟的安全问题
1 烟油成分
2 充电安全
尼古丁和其他化学物质可能对健康有害。
使用兼容的充电器并避免过度充电。
3 过热问题
避免过度使用和过热的电子烟。
《电子烟知识培训》PPT 课件
电子烟是一种电子设备，模拟传统香烟，通过加热、雾化液体尼古丁产生烟 雾。本课件将介绍电子烟的种类、主要部件、工作原理、使用方法、优点和 缺点以及安全问题。
什么是ห้องสมุดไป่ตู้子烟？
电子烟是一种电子设备，模拟传统香烟的味道和体验，但不产生焦油和一些 传统香烟中的有害物质。通过加热、雾化液体尼古丁，用户可以吸入产生的 烟雾。

电子烟设计技术讲解

电子烟设计技术讲解

雾化器
ห้องสมุดไป่ตู้
吸嘴
LED灯
LOGO
精选ppt
烟弹
4
2.二节电子烟
精选ppt
5
3.一体式电子烟
精选ppt
6
二、电子烟结构：
1.雾化装置：常规雾化器、一次性雾化器 2.电池组件： 3.结构材料 4.烟油
精选ppt
7
1.雾化装置
A.发现热（电阻丝）：阻值 B.烟丝棉/镍网：尺寸、密度 C.玻纤绳：绞线纹路、松紧度 D.陶瓷座：外径、气孔
深圳市德森尼克科技发展有限公司
No
品质部内部培训教材
精选ppt
1
内容 电子烟结构分类
电子烟结构说明
电子烟工作原理
精选ppt
2
一、电子烟结构分类
1.三节电子烟：烟弹、常规雾化器、电池组件； 2.二节电子烟：一次性雾化器、电池组件； 3.一体式电子烟；
精选ppt
3
1.三节电子烟：
电池
精选ppt
8
2.电池组件
A.电池：容量、电压、内阻
B.控制板：静态电流、输出电压、时间控制、 保护装置
精选ppt
9
3.结构材料
A.铜件：装配尺寸 B.雾化杆、电池管：内径、长度、内壁清洁
度 C.烟嘴/烟嘴盖、灯帽：干净、尺寸 D.贴纸：印刷内容、粘性 E.阻液器、烟嘴/烟嘴盖、灯帽
精选ppt
10
精选ppt
13
2.常见的口感不良分析
异味（烧焦味）：A.发热丝排列太紧； B. 憋气；C.下油不顺（烟丝棉排列过紧；纤维 绳被发热丝绕得太紧、与棉未接角好）。 灵敏度低：正常吸气或加大力度吸气时LED 灯亮有延迟现象。

电子烟基础知识培训课件

电子烟基础知识培训课件

本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
内置电池的优缺点：
优点 1.尺寸多，可随意定制外观尺寸，便于应用各种结构； 2.不可随意拆卸，保证产品完整性； 3.价格便宜。
缺点 1.易鼓包产生气泡 2.易漏液 3.易刮伤破皮等
以上三种缺点都可能造成电池短路、燃烧甚至爆炸！
电压/的信息仅供参考之用，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
多功能电池简易图
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
简化后就是电池+控制板+发热丝
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。

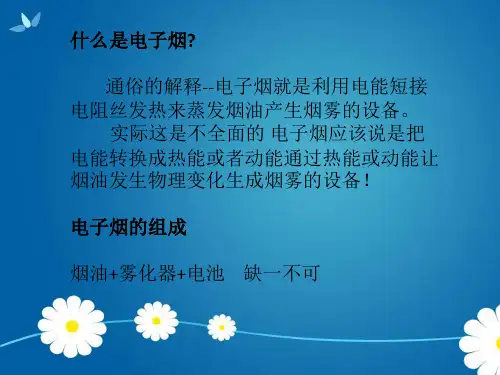

什么是电子烟?
通俗的解释--电子烟就是利用电能短接 电阻丝发热来蒸发烟油产生烟雾的设备。
实际这是不全面的 电子烟应该说是把 电能转换成热能或者动能通过热能或动能让 烟油发生物理变化生成烟雾的设备！
电子烟的组成
机械电池：顾名思义就是直接由电芯提供输出电流，电压功率固定不可 调，随电芯容量的降低输出电压及功率也在降低。
可调电池：指的是输出电压/功率可以调节，可以按使用者爱好调节输出 大小。
蓝牙电池：在可调的基础上增加了和手机通信的功能，也就是电子烟上的 各个参数会在手机上通过手机软件显示出来，也可通过手机调节其输出大 小。
温控电池: 在上述几种电池的功能上增加了温度调节功能，其实应属多功能 电池一类。 多功能电池：包含机械、可调、蓝牙、温控等其中两种或多种功能于一身。

电子烟概述PPT课件

电子烟概述PPT课件
E-smart 套装包括 2*350mah电池
2* mini CE4雾化器 1*墙充+一个USB充
1*说明书 1*礼盒 /EGO包包

4. 烟斗
雾化器容量: 2.5ML 电池容量: 900mAh 电池充电周期: 可反复充电400次 雾化器寿命:85000口
【标配】 1、玫瑰木电子烟斗1支； 2、900毫安专用锂离子可充电电池2枚； 3、专用充电器一个；车载充电器一个 4、烟嘴2个； 5、烟弹3枚 6、说明书一本；
Flavors: 烟草类；咖啡类，水果类；甘草类；薄荷类； 尼古丁浓度：0mg,6mg,12mg,16mg,24mg.
5.其他配件
雾化芯 （位于雾化器内）
挂绳
充电器,墻充 和 USB充
四.电子烟的分类
1 EGO系列

电池容量:650mAh 工作电压:3.6V 充电时间 :2-3 小时 电池寿命: 大于 300 次 电池充满口数:800-1200 口 电池可用钢管，贴布，龙纹系列图案
基本配置：一根烟体,一个雾化器, 一个充电器,六个烟弹. 充电器输入电压.110V-220V. 电池容量：180mah,充电时间2-3小时.可吸180口以上 烟弹有六十种口味供选择. 电池使用寿命：可放电300次左右
二代电子烟
随着人们对第一代电子烟的使用越来越多，尤其是国外客 户，慢慢的在使用过程中就发现了第一代电子烟的许多缺 点，主要是表现在雾化器上面。第一代电子烟的雾化器很 容易烧断，另外在更换烟弹的时候，容易伤害到雾化器的 尖头部位。日积月累就会完全磨坏，最后导致雾化器不出 烟。因此产生了二代电子烟。
2.工作原理
电子烟是有高科技智能芯片通过开关控制电流输出，导致发热丝发热，

《电子烟设计》课件

《电子烟设计》课件
SMT贴片
将电子元器件贴装在PCB板上，实现电路的 微型化和集成化。
品质控制
01
严格把控原材料质量： 从源头保证产品质量。
02
过程检验：在生产过程 中对各道工序进行检验 ，确保每道工序的质量 。
03
成品抽检：对成品进行 抽样检测，确保产品质 量符合要求。
04
不合格品处理：对不合 格品进行分类处理，并 追溯问题原因，防止问 题再次发生。
工作原理
电子烟工作原理
电源管理
电子烟通过加热烟油产生蒸汽供用户吸入 ，其工作原理主要涉及电源管理、加热控 制和雾化技术。
电子烟的电源管理包括电池供电和充电系 统，需要确保电池安全、稳定，同时具备 较长的使用寿命。
加热控制
雾化技术
加热控制是电子烟的核心技术之一，通过 控制加热元件的温度和加热时间，实现烟 油的均匀加热和蒸汽的稳定产生。
。
食品级材料
用于制造电子烟的烟油 ，应选择符合食品标准 的材料，保证用户健康
。
结构设计
整体结构
电子烟的结构设计应简洁、美 观，方便用户使用和携带。
雾化器结构
雾化器的结构设计应注重蒸汽 的质量和口感，同时要便于清 洗和更换。
加热元件结构
加热元件的结构设计应考虑加 热均匀性和安全性，防止过热 和烧蚀。
电子烟安全标准
国际和国内都制定了一系列电子 烟安全标准，包括对电子烟产品 的材料、结构和安全性能等方面 的规定。
认证机构
国际和国内都有一些认证机构可 以对电子烟产品进行安全认证， 如欧盟的CE认证、美国的UL认证 等。
企业合规与风险控制
企业合规管理
企业应建立合规管理制度，确保产品 符合相关法律法规和安全标准的要求 ，并对员工进行合规培训。

电子烟设计技术讲解17页PPT

电子烟设计技术讲解17页PPT
内容 电子烟结构分类
电子烟结构说明
电子烟工作原理
一、电子烟结构分类
1.三节电子烟：烟弹、常规雾化器、电池组件； 2.二节电子烟：一次性雾化器、电池组件； 3.一体式电子烟；
1.三节电子烟：
电池
雾化器
吸嘴
LED灯
LOGO
烟弹
2.二节电子烟
3.一体式电子烟
二、电子烟结构：
1.雾化装置：常规雾化器、一次性雾化器 2.电池组件： 3.结构材料 4.烟油
2.常见的口感不良分析
异味（烧焦味）：A.发热丝排列太紧； B. 憋气；C.下油不顺（烟丝棉排列过紧；纤维 绳被发热丝绕得太紧、与棉未接角好）。 灵敏度低：正常吸气或加大力度吸气时LED 灯亮有延迟现象。
2.常见的口感不良分析
吸力重：负压值大于1.0Kpa，在吸气时明 显憋气。主要是因为进气瓶颈通气过小产生。 前进电池可能产生的位置有：咪头套、灯帽、 电池与阻液器接触处等；侧进气电池：气孔 与气槽尺寸太小等。
END！ 谢谢！
更多精品资请访问
更多品资源请访问
1.功能测试
A.口味测试：以烟油香为基准，在雾化时烟气香味接近 烟油香，不能偏离太远，更不能产生另外一种气味（异 味与其它香味）。
B.灵敏度与吸力测试：灵敏度判定负压值为0.4Kpa时 LED灯亮，吸力在负压值0.4～1.0Kpa之间为正常。
C.烟气厚实度确认：通常发热丝雾化时表面温度在 250-280摄氏度雾化效果最佳，抽吸判定时烟气吸到 嘴里不能过高， 温度在喝50-热（电阻丝）：阻值 B.烟丝棉/镍网：尺寸、密度 C.玻纤绳：绞线纹路、松紧度 D.陶瓷座：外径、气孔
2.电池组件
A.电池：容量、电压、内阻
B.控制板：静态电流、输出电压、时间控制、 保护装置

电子烟基础知识ppt课件

电子烟基础知识ppt课件
此款是带温控模式的电池什么叫温控就是电池内部控制ic可以检测到发热丝的温度当温度达到我们的设定值时电池输出立即动作降低功率输出或是停止输出等到温度降到一定值时电池又立即工作达到发热丝保持在设定温度值附近以保证温度稳定
电子烟基础知识培训
2015.11.20
------------------黄科
Tel：15817335800
5
雾化器的工作原理：
6
7
电子烟雾化器常见问题分析：
1：漏油： 原因1，由于隔油管限制下油的缺口尺寸偏大，吸烟时会把烟液直接 从透明储油管内带出，静止摆放时烟油会一直往下流，从插头底部漏 出。 原因2，密封储油管的密封塞由于变形或尺寸偏小，造成失效，时间 一长，烟油会从侧边漏出。
2：烧焦 原因：出现烧焦是由于加热烟液的温度与下油的速度不适合引起的， 其原因包括以下几点： 1.隔油管限制下油的缺口尺寸偏小，导致下油速度过慢，供不上油 2.发热丝的阻值过低或电池电压过高，导致发热丝的发热量过大，烟 油燃烧出现烧焦变味; 3.发热丝变形，导致发热丝局部出现发量过大从而出现烧焦。
10
外置电池
外置电池使用的是硬壳电芯， 如图为常见的18650硬壳电芯。
内置电池的优缺点：
优点 硬壳电芯拆卸、携带方便，不易 破皮短路工作较为稳定，弥补了 内置电芯充电时间较慢的特点。 缺点 该电芯缺点较为直观，尺寸固定，需配合电池箱固定在电池内，因此对 结构设计要求更为严谨。
11
按电池外观分类又可以分为 ：管状电池、盒子电池、烟斗及其他类。
实际按电池容量算，串联其实并未增加容量！
20
我们把水压等效于电压，水流等效于电流，电阻（对电流的阻碍）等效于 放水的水管就很好理解电流与电压，功率等关系了！

电子烟知识培训课件2015312

电子烟知识培训课件2015312
首届中国电子烟高峰论坛在召开，诠释了电子烟行业面临的机遇和未来的发展方 向。
英国解禁电子烟广告，这是迫于目前电子烟在英国的流行，大批的电子烟商家希 望能够在电视上宣传这种健康的产品。
10月16日 发布“举办2015深圳国际电子烟产业博览会”的公告。
10月27日 深圳市电子烟协会昨天挂牌成立。
11月 12月2日
电子烟知识培训
2015.3.12
目录
一、电子烟简介
二、电子烟分类 三、电子烟基本结构和工作原理 四、电子烟烟液常识 五、电子烟行业概况和产业发展大事件
电子烟简介
1.什么是电子烟？
电子烟又名电子香烟、虚拟香烟，主要用于戒烟和替代香烟。 电子烟是一种非燃烧的香烟类替代型产品，它有着与香烟一样 的外观、与香烟近似的味道，甚至比一般香烟的口味要多出很 多，也像香烟一样能吸出烟、吸出的口感和味道与香烟一样， 它与普通香烟一样能够提神、可以满足吸烟者的快感和多年养 成的使用习惯。但又与普通香烟有着本质上的不同，电子烟不 燃烧、不含焦油、不含普通烟燃烧产生化学致癌物质等。
3.5亿
中国烟民
5301万
美国烟民
电子烟行业概况和产业发展大事件
香烟市场
•2013年，在澳大利亚正式实施
《烟草制品素面包装法案》； •俄罗斯通过烟草制品印制健康警示图 片和公共场所全面禁烟法案；
•菲律宾开征烟草“罪恶税”； •欧盟推进修订《烟草产品指令》； •中国《控烟法》出台；
一系列控烟法律、政策和行动影响下，世界烟草 发展环境发生了深刻而重大的变化。
美国电子烟厂商电子烟国际集团ECIG成功登陆纳斯达克上市，中国电子香烟制造 商吉瑞科技成为中国第一家赴美上市的电子烟企业。
中国电视剧中植入电子烟广告。

电子烟培训资料

电子烟培训资料

电子烟培训资料
请将你的手机调至无声或关机状态
谢谢
电子烟分类:
按开关类型可分为：
一 机械开关： 1 指针式开关 2 手动开关（按键开关） 二 空气开关： 1 咪头开关
一机械开关电子烟的结构：

电子烟主要分为三个主体：烟弹
雾化器 电池杆

电子烟由空气开关、智能控制电路、智能芯片、雾化发生器、雾化腔 室、锂离子电池等微电子高科技器件构成，通过现代高科技的智能微 电子技术的控制实现了空气气流感应、烟雾模拟、雾气控制、随时待 机等高科技人性化功能。产品结构如下图：
电子烟产品介绍：
产品名称：一次性电子烟 产品型号： SMISS-CE4+ 图片
●可配ego系列电池 ●电池型号：13450/650mAh 电池杆：14x71.5mm 重量： 25.8g 13600/900mAh 电池杆：14X87.0mm 重量：33.1g 13700/1100mAh 电池杆：14X104.5 重量：39.0g ●雾化器：14mmX75.5mm 重量：15.5g ●雾化器可以拆分 ●发热丝阻值：2.2Ω-2.5Ω ●充电方式：可充电 ●包装配置：适配器 USB线 2个雾化器 2PCS 电池杆 1PCS说明书
电子烟产品介绍：
产品名称：电子烟 产品型号： SMISS ego-C 图片
●可配ego系列电池 ●电池型号：13450/650mAh 电池杆：14x71.5mm 重量： 25.8g 13600/900mAh 电池杆：14X87.0mm 重量：33.1g 13700/1100mAh 电池杆：14X104.5 重量：39.0g ●雾化器：14mmX42.8mm 重量：15.0g ●雾化器可以拆分 ●发热丝阻值：2.2Ω-2.5Ω ●充电方式：旋扭充电 ●包装配置：1PCS适配器，1PCSUSB连接线， 2PCS雾化器 2PCS电池杆 1PCS说明书
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

8
2.电池组件
A.电池：容量、电压、内阻
B.控制板：静态电流、输出电压、时间控制、 保护装置
为你奉献是我们的追求，满PPT学足习交你流 的需求是我们的目标。
9
3.结构材料
A.铜件：装配尺寸 B.雾化杆、电池管：内径、长度、内壁清洁
度 C.烟嘴/烟嘴盖、灯帽：干净、尺寸 D.贴纸：印刷内容、粘性 E.阻液器、烟嘴/烟嘴盖、灯帽
C.烟气厚实度确认：通常发热丝雾化时表面温度在250280摄氏度雾化效果最佳，抽吸判定时烟气吸到嘴里不能 过高， 温度在喝50-60摄氏度开水时感觉接近。
为你奉献是我们的追求，满PPT学足习交你流 的需求是我们的目标。
13
2.常见的口感不良分析
异味（烧焦味）：A.发热丝排列太紧； B.憋气； C.下油不顺（烟丝棉排列过紧；纤维绳被发热丝 绕得太紧、与棉未接角好）。 灵敏度低：正常吸气或加大力度吸气时LED灯亮 有延迟现象。
为你奉献是我们的追求，满PPT学足习交你流 的需求是我们的目标。
12
1.功能测试
A.口味测试：以烟油香为基准，在雾化时烟气香味接近 烟油香，不能偏离太远，更不能产生另外一种气味（异 味与其它香味）。
B.灵敏度与吸力测试：灵敏度判定负压值为0.4Kpa时LED 灯亮，吸力在负压值0.4～1.0Kpa之间为正常。
No Image
电子烟结构与工作原理
品质部内部培训教材
为你奉献是我们的追求，满PPT学足习交你流 的需求是我们的目标。
1
内容 电子烟结构分类
• 电子烟结构说明
电子烟工作原理
为你奉献是我们的追求，满PPT学足习交你流 的需求是我们的目标。
2
一、电子烟结构分类
1.三节电子烟：烟弹、常规雾化器、电池组件； 2.二节电子烟：一次性雾化器、电池组件； 3.一体式电子烟；
为你奉献是我们的追求，满PPT学足习交你流 的需求是我们的目标。
10
4.烟油
A.口味； B.尼古丁浓度； C.有效期； D.储存环境；
为你奉献是我们的追求，满PPT学足习交你流 的需求是我们的目标。
11
三、电子烟的工作原理
电子烟是通过高科技智能芯片和咪头开关来控制烟雾输出量 及工作状态。在电子烟内部，电子烟液通过烟丝棉、玻纤绳传 送到发热丝，通过吸烟使用咪头气动膜形成压力差，导通咪头 开关。智能芯片通过锂电池的电流驱动，控制雾化室工作，雾 化室里的发热丝产生250-280摄氏度高温，使烟油雾化。从而 形成模拟烟气的汽雾，这种方式正好使烟雾模拟了普通烟烟气 的温度（50-60摄氏度），它使电子烟抽起来就象普通烟一样， 从而使电子烟使用者在提神的同时还能满足吸烟者的愉悦感和 多年养成的心理习惯，真正做到了以人为本的吸烟。同时电子 烟模拟的烟雾中不含二氧化氮、丙烯醛、一氧化碳、铅、氢氰 酸、砷、汞等有害物质，它不但对本人完全无害，而且也完全 消灭了"二手烟"对周围人群的危害，进而真正实现了真实的安 全环保的吸烟过程。
为你奉献是我们的追求，满PPT学足习交你流 的需求是我们的目标。
3
1.三节电子烟：
电池
雾化器
吸嘴
LED灯
LOGO
烟弹
为你奉献是我们的追求，满PPT学足习交你流 的需求是我们的目标。
4
2.二节电子烟
为你奉献是我们的追求，满PPT学足习交你流 的需求是我们的目标。
5
3.一体式电子烟
为你奉献是我们的追求，满PPT学足习交你流 的需求是我们的目标。
为你奉献是我们的追求，满PPT学足习交你流 的需求是我们的目标。
14
2.常见的口感不良分析
吸力重：负压值大于1.0Kpa，在吸气时明显憋气。 主要是因为进气瓶颈通气过小产生。前进电池可 能产生的位置有：咪头套、灯帽、电池与阻液器 接触处等；侧进气电池：气孔与气槽尺寸太小等。
为你奉献是我们的追求，满PPT学足习交你流 的需求是我们的目标。
6
二、电子烟结构：
1.雾化装置：常规雾化器、一次性雾化器 2.电池满PPT学足习交你流 的需求是我们的目标。
7
1.雾化装置
A.发现热（电阻丝）：阻值 B.烟丝棉/镍网：尺寸、密度 C.玻纤绳：绞线纹路、松紧度 D.陶瓷座：外径、气孔
为你奉献是我们的追求，满PPT学足习交你流 的需求是我们的目标。
15
END！ 谢谢！
为你奉献是我们的追求，满PPT学足习交你流 的需求是我们的目标。
16
